多工位连续进给易拉罐破碎处理设备结构

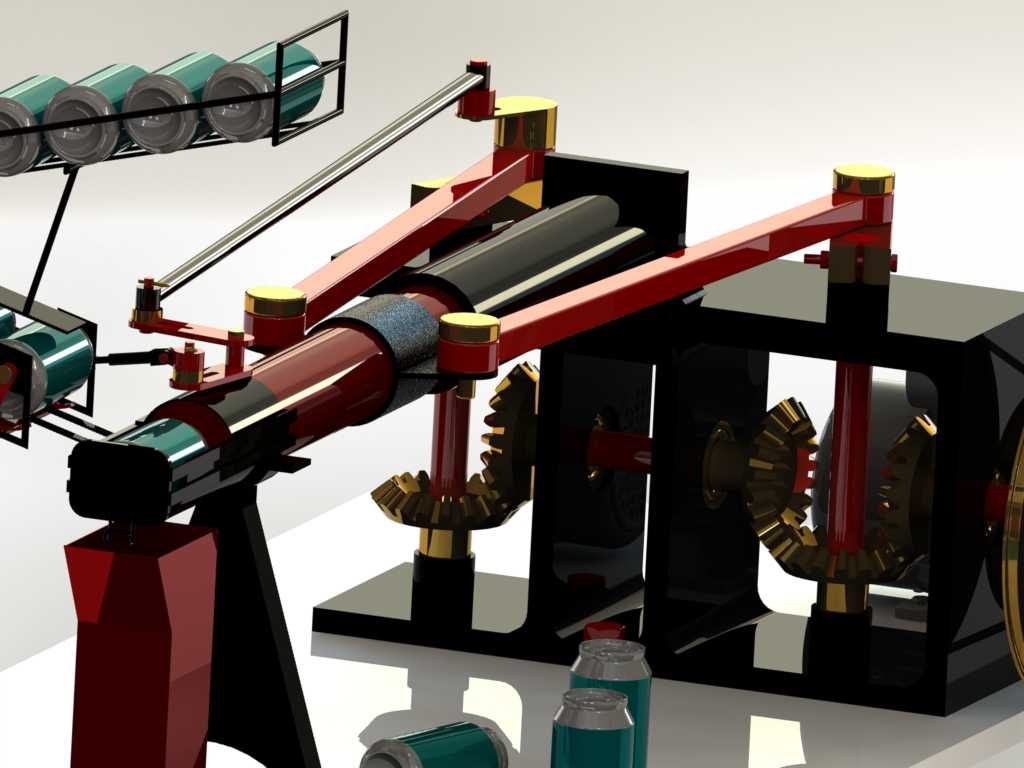

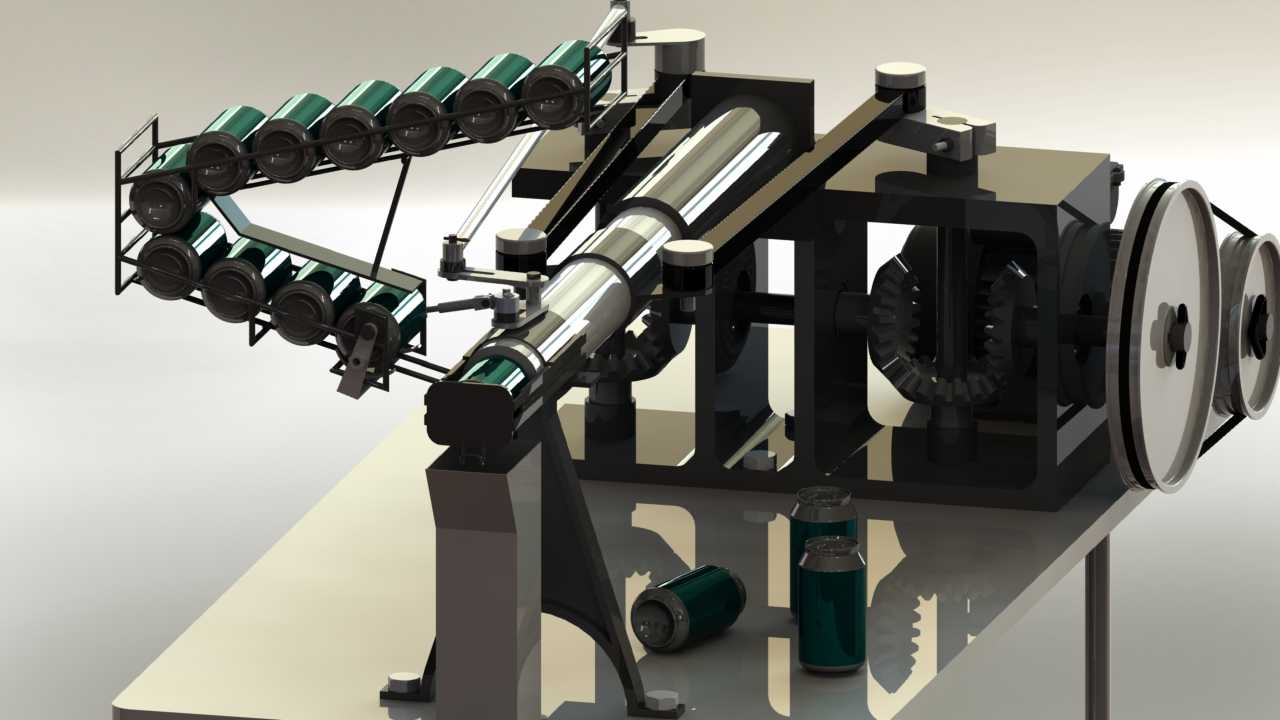

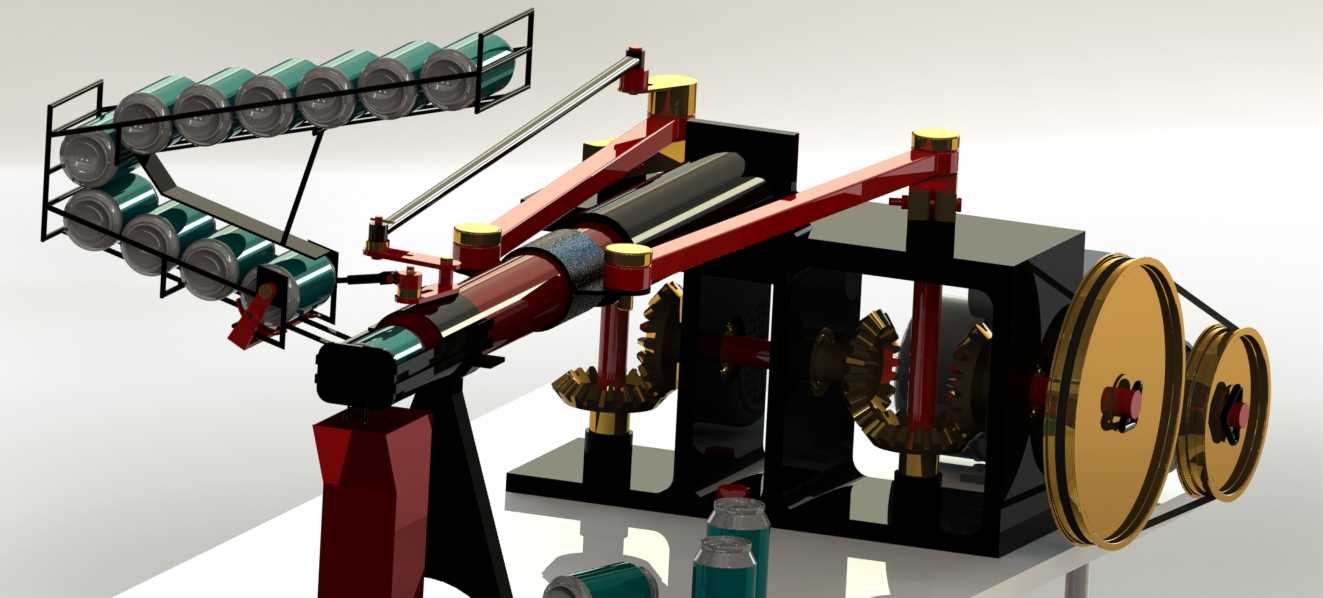

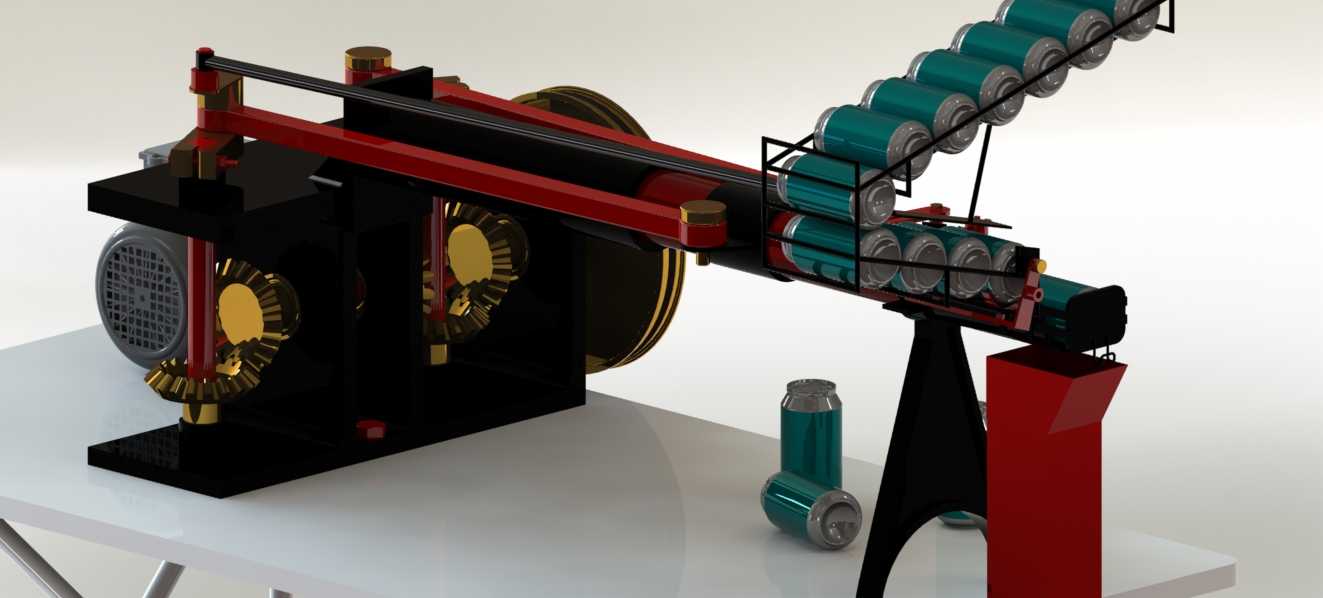

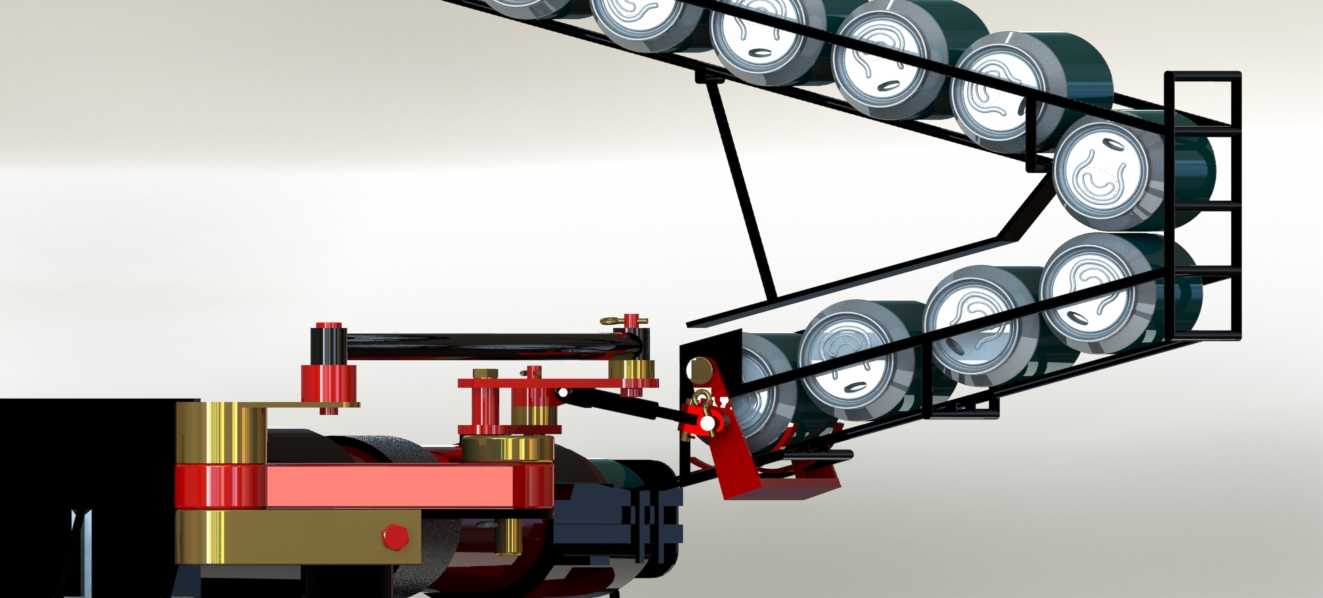

　　在城市固废分拣中心、废金属回收加工站点的易拉罐类轻薄金属废料处理环节，这类多工位连续进给的破碎设备，主要承担废弃易拉罐的压扁、初步破碎预处理工序，解决松散易拉罐占用储运空间大、后续熔炼投料效率低的实际问题。区别于传统单腔锤击式破碎机，该设备采用回转式多工位进料布局，进料端设置上下两层倾斜排布的料槽，可同时容纳两排待处理罐体，通过槽内的限位挡条对罐体进行轴向定位，避免进料过程中罐体歪斜卡滞，单批次可连续排布12个以上罐体，无需人工逐个推送投料，适配回收站点连续上料的作业节奏。设备的核心传动采用槽轮配合锥齿轮换向结构，动力输入端的带轮外接减速驱动单元，将回转动力传递至主轴后，通过锥齿轮组将动力换向至进给凸轮轴，凸轮随主轴回转时，

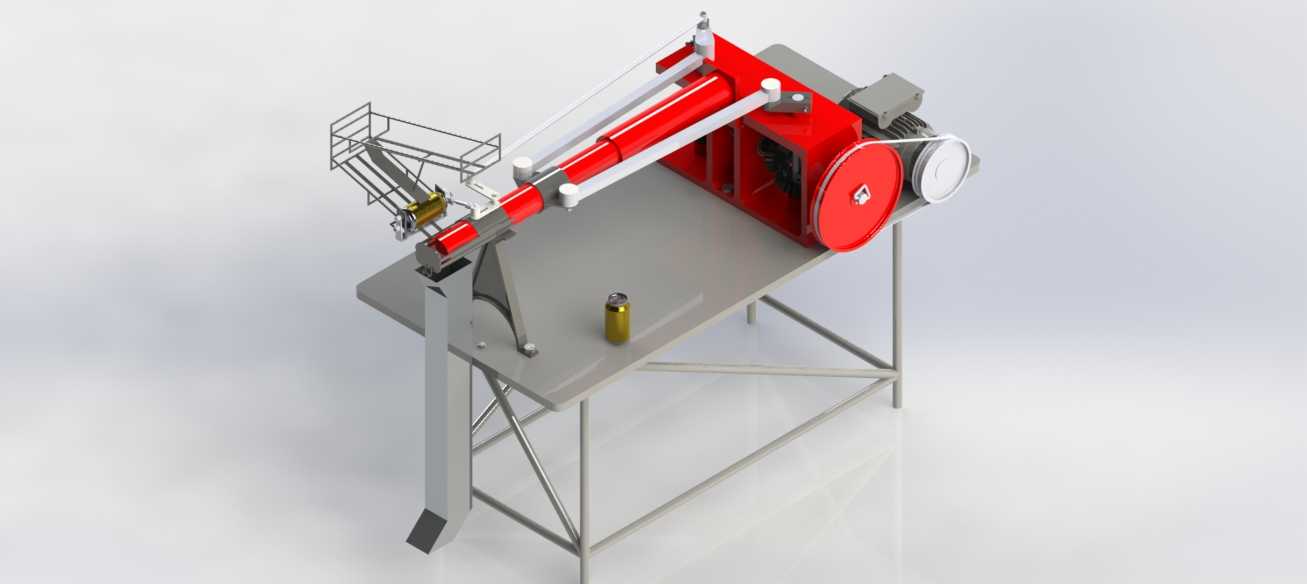

　　通过摆杆机构推动料槽末端的推料块，将定位完成的罐体逐个推送至破碎工位，进给动作与破碎辊的回转节奏完全匹配，不会出现空推或者多罐同时进入工位的卡料问题。破碎工位采用对辊式挤压破碎结构，两个带齿纹的破碎辊做差速回转，罐体进入辊隙后首先被齿纹刺破泄压，避免密封罐体受压爆溅的安全隐患，随后被辊面挤压成扁平状金属块，同时辊面的凸起棱边会将罐体表面的印刷漆层初步刮除，减少后续熔炼环节的杂质含量。设备的机架采用钢板拼焊的箱式结构，主轴、进给轴的安装位均设置镗削加工的轴承安装孔，保证各轴系的同轴度公差控制在0.05mm以内，避免长期回转作业出现轴系窜动、齿轮偏磨的问题。从安装边界来看，设备整体采用台式布局，底部预留四个螺栓固定孔位，

　　可直接固定在现有回收生产线的机架台面上，进料端高度适配常规皮带输送机的出料高度，无需额外搭建进料坡道，出料端下方可直接对接废料输送皮带或者集料箱，整体占地尺寸适配中小型回收站点的车间布局，不需要单独预留超大安装空间。设备的侧面设置透明观察窗，可直接观察内部进给、破碎工位的运行状态，日常维护时仅需打开侧盖即可检查凸轮磨损情况、破碎辊齿面的损耗程度，易损件均采用快拆式安装结构，更换破碎辊、凸轮摆杆时不需要整体拆解机架，大幅缩短停机维护时间。在实际作业过程中，该设备可适配常见规格的铝制、铁质易拉罐处理，不需要针对不同罐体直径更换工装，进料槽的限位挡条可通过腰型孔调整间距，适配不同高度的罐体进料需求，

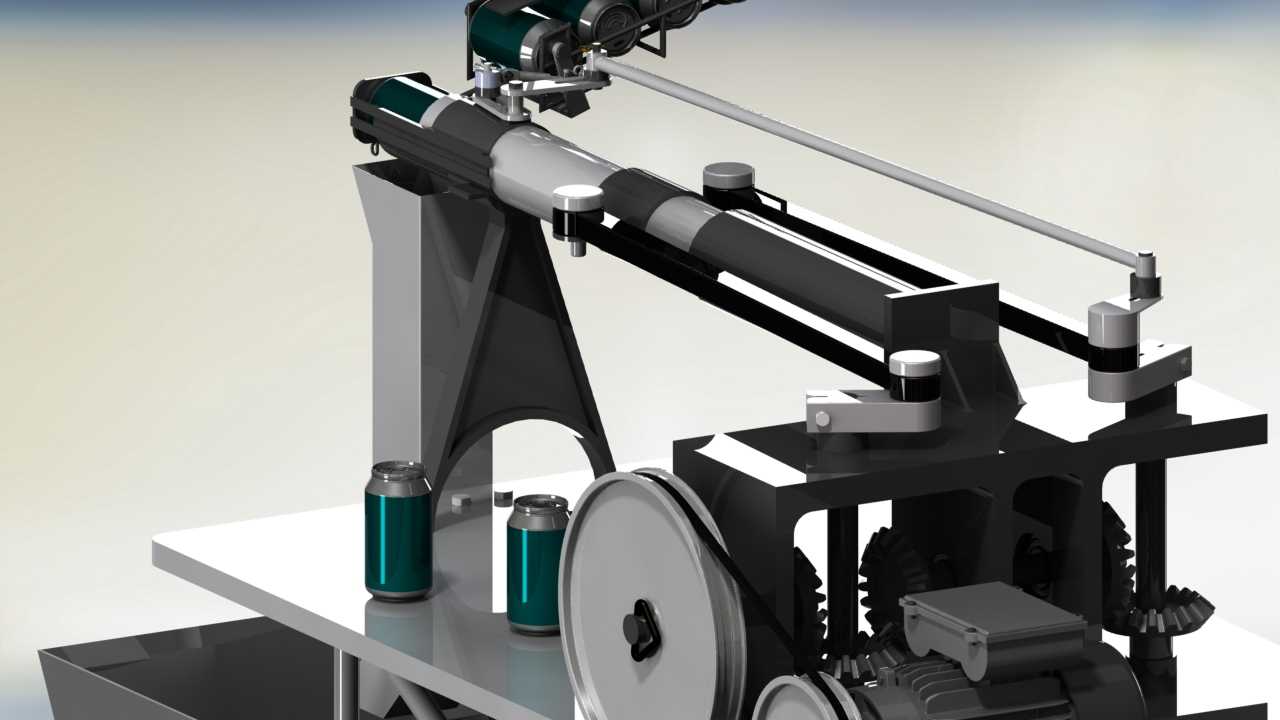

　　处理后的金属块堆积密度相比松散罐体提升8倍以上，大幅降低废料的储运成本，同时经过初步破碎刮漆的废料，在后续压块、熔炼环节的损耗率相比直接压扁的罐体降低12%左右。设计过程中针对进给凸轮的轮廓曲线做了多次优化，将推料过程的急回特性调整至合理区间，避免推料块快速冲击罐体导致罐体变形卡滞在料槽内，同时在推料块的接触端设置聚氨酯缓冲垫，减少金属刚性接触产生的噪音，作业时的设备噪音控制在工业厂区噪音标准允许范围内，不需要额外设置隔音防护设施。主轴的支撑端采用双列角接触球轴承，可同时承受径向破碎载荷和轴向的齿轮传动推力，轴承端设置防尘密封圈，避免破碎过程中产生的金属碎屑进入轴承滚道，延长轴承的维护周期。设备的带轮端设置安全防护罩，将传动带、带轮完全封闭，避免作业过程中杂物卷入传动结构，同时防护罩上设置散热格栅，保证带轮高速回转时的散热需求，不会出现传动带过热老化的问题。
