多辊式物料输送整平作业装置结构

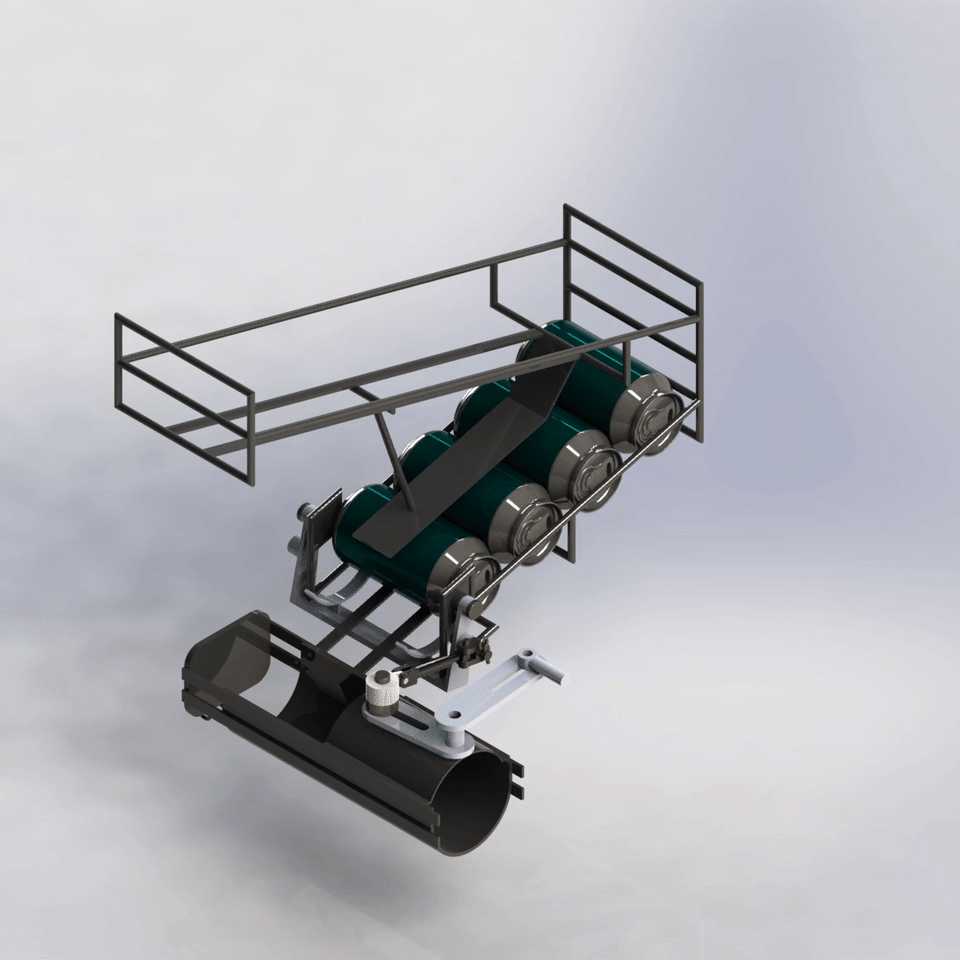

　　这套结构的设计初衷，是解决散状、带状物料在连续输送过程中出现的堆叠、偏移、表层不平整问题，目前在轻工包装、农产品初加工、小型五金件分拣产线的进料段有着非常广泛的适配场景。很多一线做产线改造的工程师都遇到过类似问题：上游来料的状态不受控，要么是薄型带状物料在输送带上打卷起皱，要么是颗粒状袋装物料堆叠过高导致后续工位的检测、封装动作卡滞，这套带护栏的多辊作业结构，就是针对这类工况做的定向优化。从结构布局来看，上部的框架式护栏采用矩形钢管焊接成型，护栏的内侧净宽比配套输送带的带宽宽出20mm，既能够对输送过程中偏移的物料起到侧向限位作用，又不会因为间隙过小刮蹭物料外包装，护栏的高度设置为150mm，

　　刚好能约束3层以内标准袋装物料的堆叠高度，避免物料从输送侧方掉落。下部并排布置的五根包覆橡胶层的从动辊轴，每根辊轴的直径为60mm，辊轴之间的中心距设置为80mm，橡胶层的邵氏硬度控制在65度，既能提供足够的摩擦力带动上层物料匀速通过，又不会因为硬度过高压损软质包装的物料。辊轴组的下方设置了弧面导向托板，托板的弧度半径为220mm，这个弧度是经过多轮调试确定的，当物料从上游输送带进入该工位时，弧面托板会先承托物料的下表面，配合上方压合的辊轴组，让打卷、起翘的物料在通过辊缝的过程中被逐步压平，不会出现硬性卡滞。前端的执行端采用了摇臂式可调结构，连接臂上预留了三个不同位置的销轴安装孔，能够根据实际通过物料的厚度，调整前端压料板的下沿高度，调整范围在0-50mm之间，适配不同厚度的来料工况。整个装置的安装基准面设置在底部的连接法兰上，法兰上开有四个长圆形安装孔，孔的调节余量为15mm，安装时可以根据配套输送线的机架实际位置做横向微调，不需要额外加工适配安装板，降低现场改造的加工成本。从受力角度分析，整套结构的载荷主要由上部护栏框架承担，框架的主支撑腿采用40*40mm的方管，壁厚3mm，焊接位置全部做了三角加强筋处理，满焊后做抛丸除锈处理，长期运行不会出现框架变形的问题。辊轴的两端采用带座外球面轴承支撑，轴承座直接固定在护栏框架的内侧横梁上，这种安装方式的好处是后期维护时不需要拆解整个框架，

　　只需要拆下轴承座的固定螺栓就可以单独更换某一根磨损的辊轴，大幅缩短停机维护的时间。在实际工况适配中，这套结构不需要额外配置独立的动力源，所有辊轴都是从动运转，动力完全来自下方输送带带动物料移动时产生的摩擦力，既降低了整套装置的制造成本，也省去了动力匹配、电控接线的工作量，非常适合在现有老旧产线上做升级加装。很多工程师在设计这类整平限位结构时，容易忽略物料通过时的阻力问题，这套结构在辊轴的排布上做了错位优化，相邻辊轴的高度差设置为2mm，从进料端到出料端辊轴的高度逐步降低，物料通过时是逐步被压合的，不会出现突然被挡住导致物料堵在进料口的问题。前端的弧面进料导板的下沿和输送带表面的间隙控制在3mm，既不会刮蹭输送带的表面，

　　也不会让薄型物料卡入导板和输送带的缝隙里。护栏的两端都做了向外的喇叭口导向，导向段的长度为100mm，开口宽度比护栏主体宽出60mm，就算来料有一定程度的偏移，也能顺着喇叭口顺利进入整平段，不会撞在护栏端面上。整套结构的外形总长度控制在680mm，总宽度为420mm，安装时占用的输送线长度不到700mm，对于很多安装空间局促的老旧产线来说，这个尺寸的适配性非常强，不需要对原有输送线做大规模的裁切改造，只需要在进料段预留出对应的安装位置，通过底部的法兰固定在输送线的机架两侧即可。在细节设计上，所有和物料接触的棱边都做了R5的圆角处理，没有尖锐的毛刺棱角，不会刮破物料的外包装，也避免了现场操作人员调整设备时被划伤的风险。辊轴表面的橡胶层做了防滑网纹处理，就算是表面比较光滑的塑料包装袋，也能获得足够的摩擦力带动物料通过，不会出现辊轴空转、物料打滑停滞的问题。
