90度翻转式工件变位工装架结构

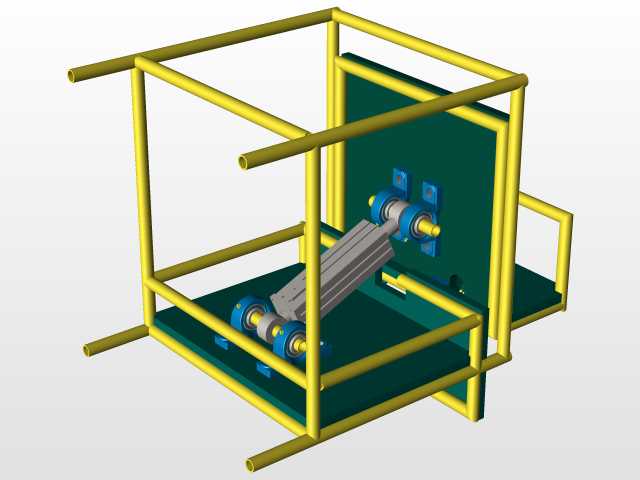

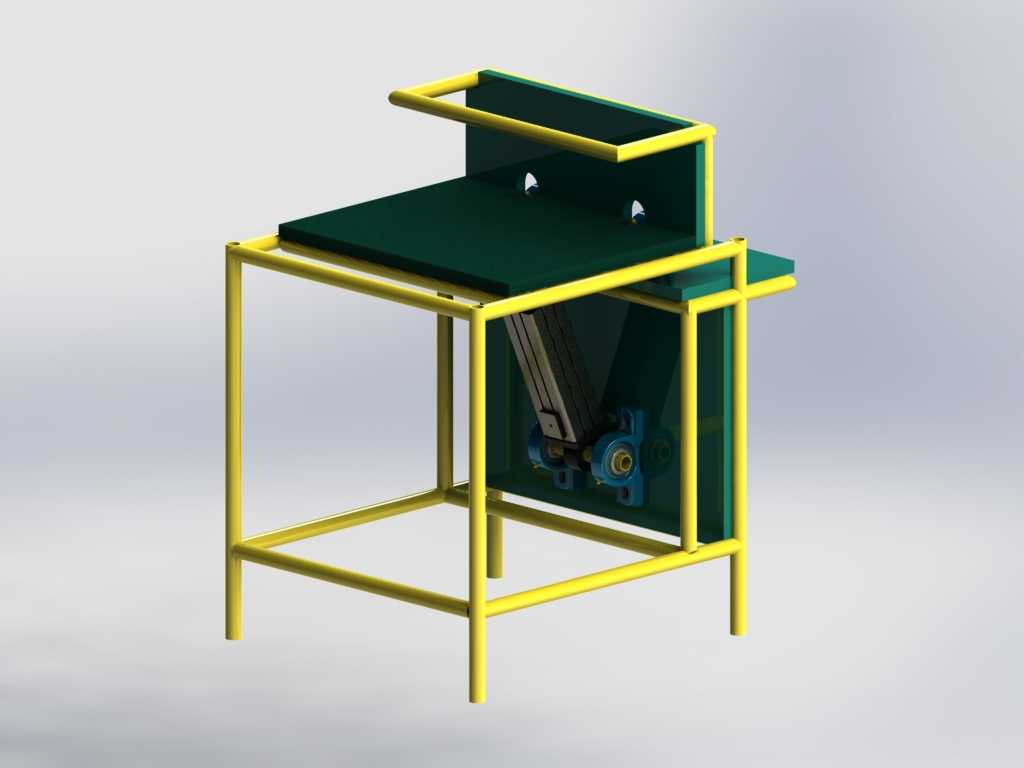

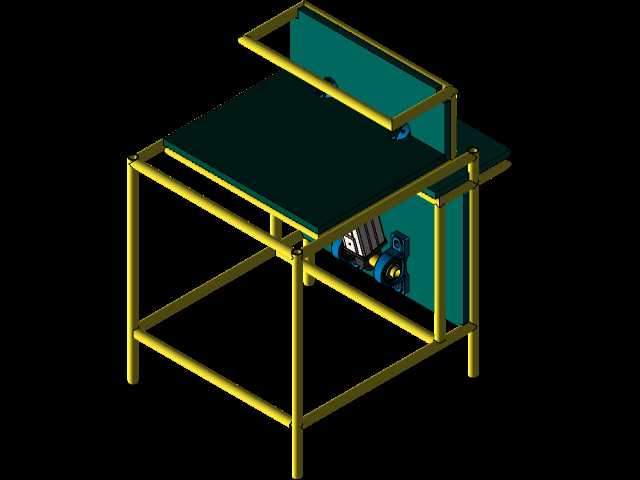

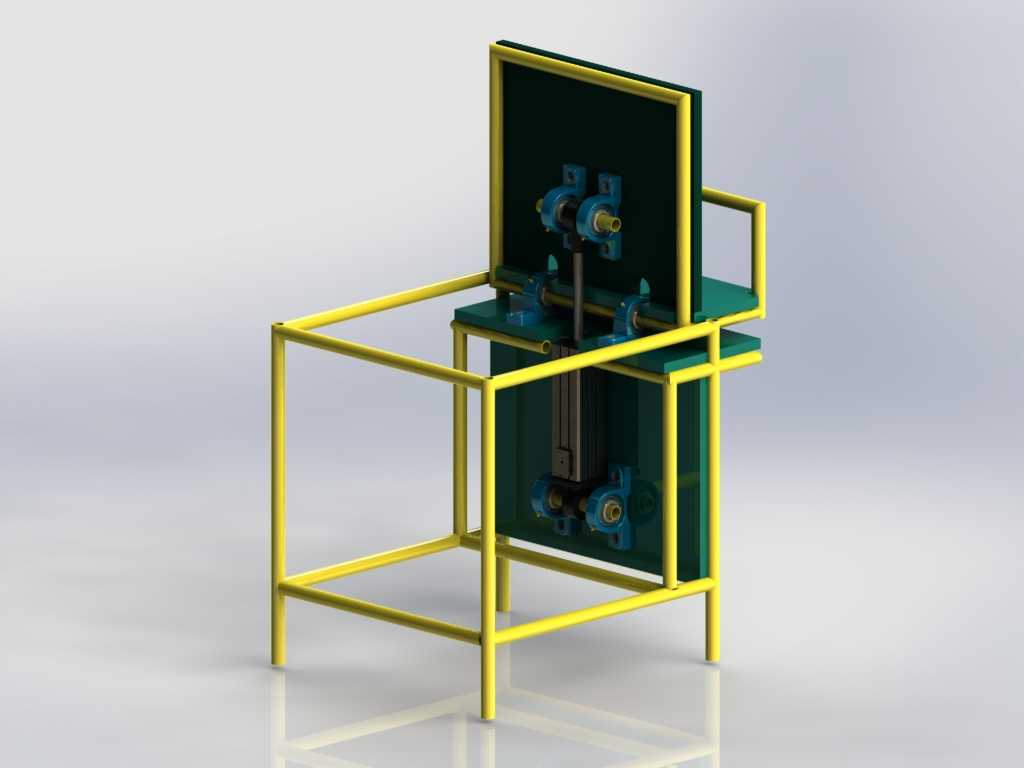

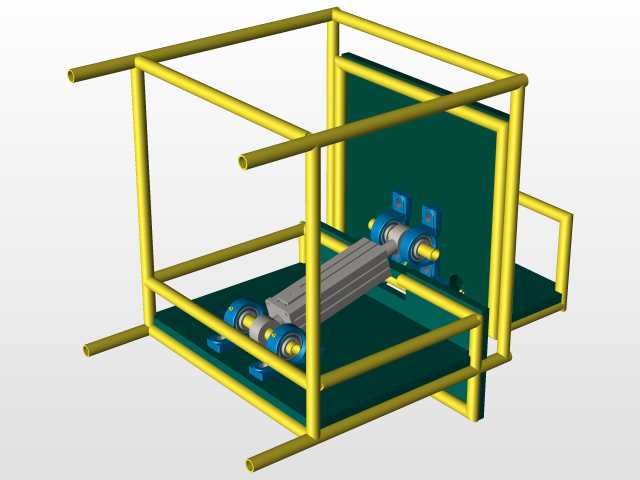

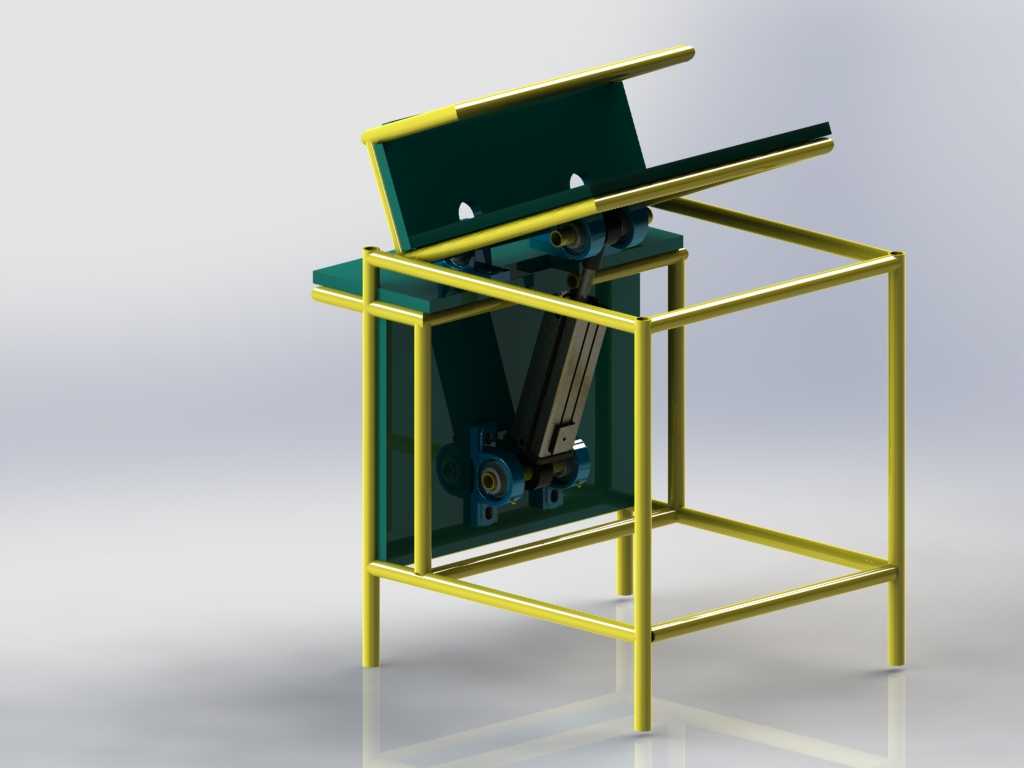

　　这套90度翻转变位工装，主要面向中小型结构件、钣金组件的焊接、装配、表面处理工序做工件姿态调整，在五金加工、小型钢结构预制、通用机械部件组装的车间工位上十分常见，能替代人工抬翻工件的重体力操作，降低作业过程中的工件磕碰、人员砸伤风险，同时把工件调整到最适合操作的角度，减少作业人员弯腰、抬手的无效动作，提升单工位的作业效率。从结构组成来看，底部采用标准规格方形钢管焊接成框式机架，四根竖直支腿直接落地，底部可搭配可调脚杯适配车间不平整地面，机架整体的长宽尺寸控制在单人工位的操作覆盖范围内，作业人员站在机架单侧即可完成全部操作，不需要绕设备走动，机架的上层框体预留了驱动组件的安装空间，所有管材拼接处采用满焊处理，焊后做去应力退火，

　　避免长期承重翻转出现机架变形。核心的翻转承载台面采用加厚钢板折弯成型，台面上预留了多组T型槽安装位，可搭配快速夹钳、定位螺栓固定不同外形的工件，台面的翻转铰接点设置在靠近机架后侧的位置，平衡工件装夹后的重心，降低驱动端的负载，驱动部分采用标准气缸作为动力源，气缸尾端铰接在机架下部的横梁上，活塞杆端通过铰接支座与翻转台面的底部连接，通过气缸的伸缩行程控制台面的翻转角度，刚好实现0度水平装夹位到90度竖直作业位的切换，气缸的气路搭配节流阀可调整翻转速度，避免启停冲击导致工件移位，同时在两个极限位置设置硬限位块，保证翻转角度的重复定位精度，不会出现过翻或者角度不到位的情况。设计过程中优先考虑了工位的适配性，

　　整体机架的高度按照成年人站立作业的舒适高度设置，台面处于水平装夹位时，上表面距离地面的高度刚好适配操作人员放置工件的操作高度，不需要过度弯腰；当台面翻转到90度竖直位时，工件的作业面中心高度与操作人员的视线高度基本齐平，方便进行焊缝检查、螺栓紧固、表面打磨等操作。整个翻转机构的铰接部位采用带座轴承作为转动支撑，转动阻力小，长期使用不会出现铰接点卡顿、磨损晃量的问题，所有驱动组件都内置在机架的框体内部，外部没有突出的运动部件，避免作业过程中衣物、工具被卷入运动结构的风险。在安装边界上，这套工装不需要做地面预埋固定，直接放置在硬化车间地面即可使用，设备的整体占地尺寸紧凑，可根据产线布局灵活移动位置，也可以多台并排布置组成流水作业工位，

　　适配多品种小批量的生产模式，不需要针对特定工件做专用的工装改造，只需要更换台面上的定位夹具，就能适配不同外形尺寸的工件翻转需求。气路接口统一设置在机架的后侧位置，可快速接入车间现有压缩空气管网，不需要额外配置液压站等复杂动力源，日常维护只需要定期给铰接点加注润滑脂、检查气缸密封件的磨损情况即可，维护成本极低，适合中小型加工车间的日常生产使用。实际使用过程中，工件先在水平状态的台面上完成装夹固定，操作人员确认装夹牢固后，通过控制气阀驱动气缸伸出，带动台面绕铰接点缓慢翻转到90度竖直位置，触碰到硬限位后自动锁止气路保持姿态，此时即可开展对应的焊接、装配或者打磨作业，作业完成后控制气阀换向，气缸收回带动台面回到水平位置，松夹即可取下完成加工的工件，整个翻转过程平稳无冲击，单次翻转动作耗时控制在数秒内，不会占用过多的作业辅助时间。
