车间移动式钻具收纳过滤箱体结构

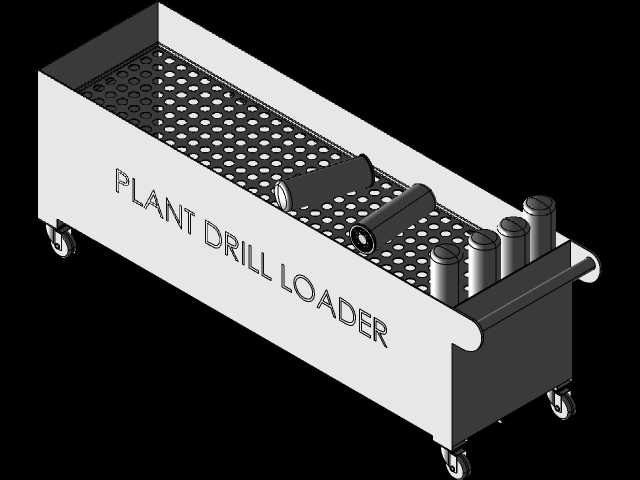

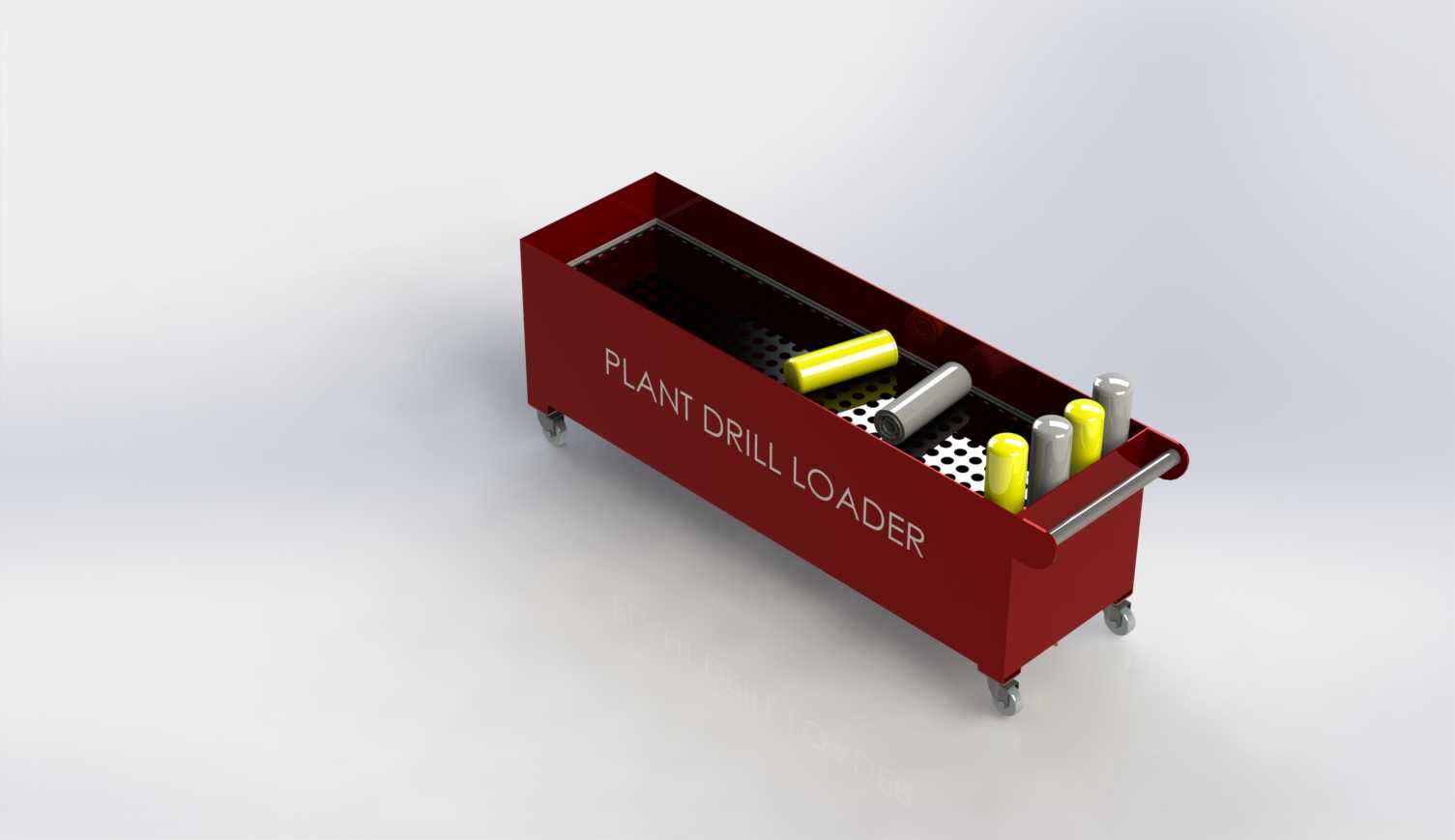

　　在重型机械加工车间的日常运维场景中，钻削加工工位周边的废屑、切削液混合杂物以及待使用的长短钻头、铰刀等工具，长期以来都存在收纳混乱、切削液带屑回流污染油路的问题，这款带过滤功能的移动收纳箱体，正是针对这类工位痛点完成的结构设计。从实际使用场景出发，箱体整体采用厚壁钢板折弯焊接成型，底部配置四个带刹车的工业脚轮，可在车间环氧地坪、钢板地坪上灵活推行，适配不同钻床工位的临时周转需求，单脚轮的承重冗余设计可满足满载状态下的推行稳定性，避免满载时轮体变形卡滞。箱体上部设置带提手的推拉式过滤格栅，格栅采用冲孔网板加多层金属滤网的复合结构，当工位上带切削液的钻具、工装附件临时放置在格栅上时，附着的切削液会透过滤网流入箱体下部的储液腔，

　　混杂在液体中的金属切屑、砂轮磨粒会被滤网拦截，定期抽出格栅即可清理截留的杂物，避免切屑进入切削液循环系统造成泵体磨损、管路堵塞。箱体侧面采用斜向加强筋折弯结构，既提升了整体抗冲击性能，避免车间内转运时被叉车、工件磕碰变形，也预留了清晰的标识喷涂区域，方便车间做工位器具的定置管理标识。箱体顶部边缘做了外翻卷边处理，一方面消除钢板锐边避免操作人员取放工具时划伤，另一方面卷边形成的加强结构可防止满载时箱体口部变形，延长器具使用寿命。从安装边界来看，箱体整体宽度控制在标准钻床工作台侧方的预留间隙范围内，推行时可顺畅通过车间0.8米宽的人行通道，停靠在工位旁时不会占用主物流通道空间，储液腔的容积设计匹配单台钻床单日的切削液回流收集量，

　　无需每班多次倾倒转运。箱体内部的储液腔底部做了3度的倾斜坡度，朝向一侧的放液阀位置，清理储液时可将腔体积液完全排空，无残留积液死角，避免长期积留的切削液发臭变质、腐蚀箱体内壁。格栅的网孔孔径经过匹配选型，可拦截直径0.5mm以上的固体颗粒，同时保证切削液的透过速率，不会因为网孔过密造成液体积存在格栅面上漫流到车间地面。箱体端部设置的横向推拉杆采用无缝钢管焊接成型，表面做防滑包胶处理，操作人员推行时可稳定施力，推拉杆的安装高度适配成年操作人员的自然手部握持高度，推行时无需弯腰操作，降低长时间转运的劳动强度。在功能拓展性上，格栅面上可根据存放钻具的尺寸，加装可拆卸的工具分隔条，将不同规格的钻头、丝锥、铰刀分类插放，

　　避免工具之间相互磕碰造成刃口损坏，分隔条采用快拆结构，需要清理滤网或者放置较大尺寸的工装附件时，可快速取下分隔条，拓展格栅面的放置空间。箱体的焊接位置全部做了满焊后打磨处理，储液腔部分做了渗漏测试，保证长期盛装切削液时无渗漏问题，外表面采用工业耐磨喷漆处理，可耐受车间内常见的切削液、机油飞溅腐蚀，也可抵御轻微的工件磕碰剐蹭，不会轻易出现掉漆锈蚀的问题。
