带扳扣锁紧结构的快插式管路接头

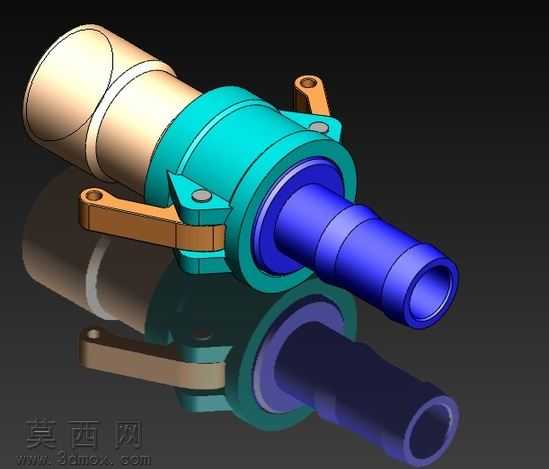

本作品为带扳扣锁紧结构的快插式管路接头三维模型，建模阶段采用SolidWorks完成全参数化特征构建，首先通过旋转凸台命令生成接头两端的插接主体结构，分别对应不同管径的管路对接需求，主体外表面的阶梯限位结构通过拉伸切除与旋转切除组合完成，保证插接时的轴向定位精度。两侧的扳扣锁紧件采用单独零件建模，通过凸台拉伸生成扳扣的握持臂与卡扣基体，再通过圆角命令处理棱边应力集中区域，扳扣与主体的铰接位置通过同轴心配合完成装配，铰接处的销轴采用标准件参数化建模，保证转动副的运动仿真合理性。接头中部的密封定位环采用旋转特征生成，表面做哑光蓝色材质区分，直观展示密封件的安装位置与配合尺寸。渲染阶段采用Keyshot完成材质与场景搭建，主体金属插接段采用抛光黄铜材质，调整金属粗糙度为0.15、反射率为0.8，还原金属管件的光泽质感；中部锁紧基座采用青蓝色哑光工程塑料材质，粗糙度设置为0.6，模拟工业塑料件的磨砂表面效果；扳扣件采用棕褐色酚醛塑料材质，添加细微的颗粒纹理提升真实感；密封环采用深蓝色橡胶材质，粗糙度设置为0.9，体现橡胶件的哑光弹性质感。场景采用纯黑反光地面，添加45度角主光源与底部补光，通过地面反射效果突出接头的整体轮廓与结构层次，渲染输出的效果图清晰展示了各部件的装配关系与外观特征。结构设计上，该快插接头采用双扳扣对称锁紧结构，相比单扳扣结构锁紧力更均匀，可有效避免管路插接后出现偏载泄漏问题；两端阶梯式插接结构适配不同外径的软管，插接段的环形凹槽可配合管箍进一步提升连接可靠性；中部的法兰式限位台可在安装时提供轴向定位，保证接头插入管路的深度一致。建模过程中对所有配合面添加了公差配合参数，铰接位置保留了合理的转动间隙，既保证模型可完成锁紧扳动的运动仿真，也符合实际加工的装配公差要求，整体模型无冗余特征，各零件可单独导出用于工程图生成与数控加工编程。
