通用小功率直流开关电源结构设计

　　这类小功率直流开关电源，是工业控制、小型电子设备、嵌入式系统里最常见的供电转换部件，日常做设备电控布局时，几乎每个小型控制柜、桌面式测试工装、LED驱动回路里都会用到同形态的产品。这次的结构设计完全围绕实际装机的痛点展开，没有做多余的装饰性结构，所有外形特征都服务于安装、散热、防护三个核心需求。

　　先从实际应用场景说，这类同外形系数的电源，覆盖12V3A、5V5A、24V2A等常见额定功率档位，不管是给工控板卡供24V直流电，给小型传感器集群供5V电，还是给桌面小型自动化装置供12V电，都能直接替换安装，不用重新改安装孔位，这也是做通用化结构设计的核心目的——统一安装边界，降低不同功率型号的开模和装机适配成本。

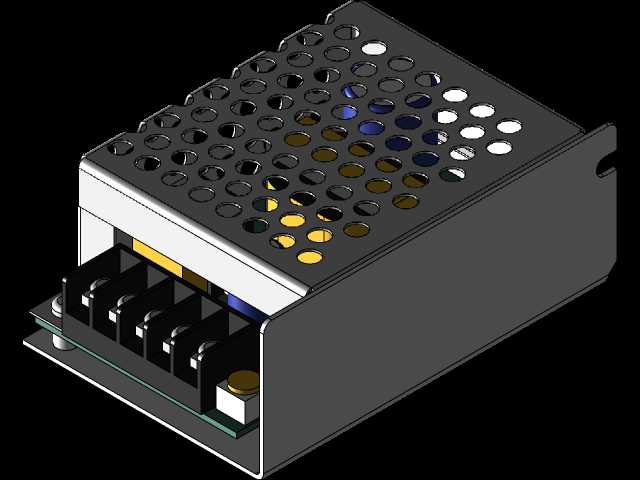

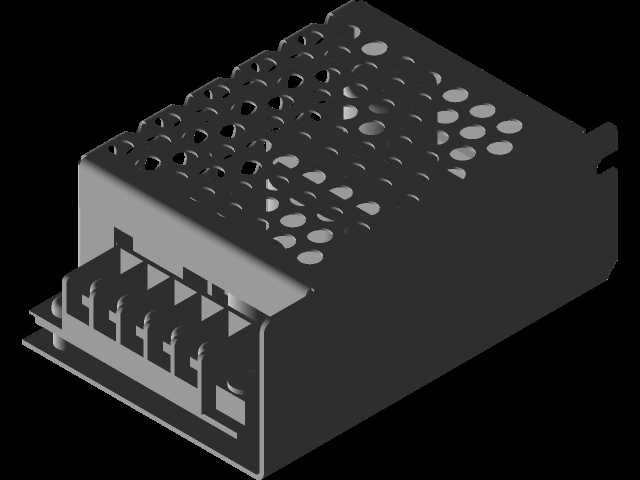

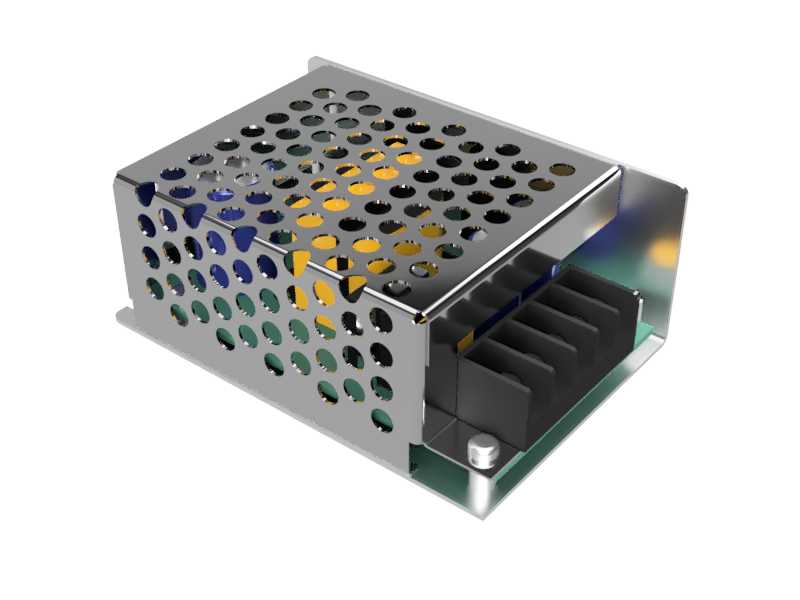

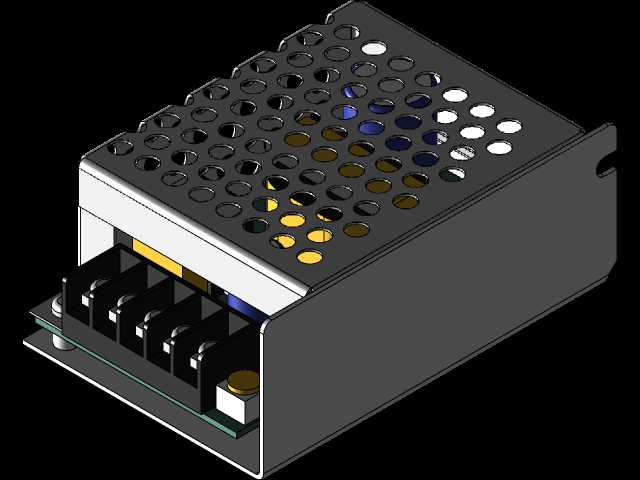

　　外形结构上，外壳采用弯折成型的金属壳体，顶面和侧面都冲制了阵列式的圆形散热孔，孔位排布没有做等距的规整排列，而是对应内部功率器件、变压器、整流桥的发热位置做了疏密调整：内部MOS管、整流二极管所在的区域，散热孔密度更高，能让冷热空气形成顺畅的对流通道，把器件工作产生的热量直接带出壳体；输入输出接线端所在的侧面，预留了接线端子的伸出空间，端子旁的壳体做了翻边防护，避免接线时导线铜丝外露碰到壳体造成短路。壳体一端预留了多道平行的散热齿安装位，也就是图中露出的黑色齿状结构，这个位置是用来贴装功率器件的散热片的，结构设计时特意把散热片的安装面和壳体底面做了齐平处理，既可以通过壳体辅助散热，也能在需要时把壳体贴装到设备的金属安装板上，借助安装板扩大散热面积，提升长时间满载工作的稳定性。

　　安装边界的设计完全贴合行业通用的安装规范，壳体底部预留了两个对称的安装固定孔，孔位间距和市面上同功率等级的通用开关电源完全一致，不管是用螺丝固定在机柜的安装梁上，还是卡在DIN导轨上（后续可扩展导轨卡扣配件），都不需要重新打孔适配。壳体的整体尺寸控制得非常紧凑，没有浪费内部空间：内部的PCB板、变压器、电解电容、功率器件的布局做了最优化的排布，高压区和低压区之间预留了足够的安规距离，外壳的内壁和高压器件之间也留足了绝缘间隙，不用额外加绝缘片就能满足基础的安规要求，能有效降低生产装配的物料成本和工时。

　　设计过程中还考虑了生产装配的便利性，整个金属外壳采用卡扣加单点螺丝的固定方式，不需要复杂的铆接工序，装配时只需要把扣位对准压合，再锁上一颗固定螺丝就能完成壳体组装，生产线上的装配效率比传统多螺丝固定的结构提升不少。外壳的边角都做了圆角钝化处理，没有尖锐的冲切毛边，不管是生产装配时的操作人员，还是后期现场维护的电工，都不会被边角划伤，这个细节是很多非行业内的设计容易忽略的——现场安装维护时很多时候是带电作业，操作人员戴薄手套操作时，如果壳体有尖锐毛边很容易划破手套造成安全隐患，钝化处理的边角能有效规避这类风险。

　　从结构选型的角度说，这种通用化的外壳结构还有个很大的优势，就是可以兼容不同配置的BOM方案：如果是成本敏感的应用，可以去掉外置散热片，靠壳体散热孔满足低负载工况的散热需求；如果是长时间满载的工业场景，可以加装更大尺寸的散热片，甚至在散热片上加装小型轴流风扇，壳体的内部空间预留了足够的风扇安装位置，不用修改外壳模具就能适配不同的散热配置。接线端的设计也做了通用化处理，输入的L、N、PE端子和输出的正、负端子都采用标准的5.08mm间距接线端子，和市面上绝大多数同类型电源的端子定义、间距一致，现场替换旧电源时不需要重新压接端子，直接把原有导线插进去拧紧螺丝就能完成更换，大幅降低现场维护的时间成本。

　　另外，壳体表面的处理采用常规的镀锌钝化工艺，既有不错的防锈能力，也能保证壳体的导电连续性，配合PE接线端子可以实现可靠的接地，即使内部器件出现绝缘失效碰壳，也能通过接地回路触发前端的漏电保护，避免设备外壳带电造成安全事故。顶面的散热孔孔径做了严格的控制，既保证足够的通风面积，也能防止常规的螺丝刀、手指等异物意外碰到内部的高压带电部件，满足基础的防护等级要求，适合在普通的工业车间、设备机柜内部这类没有大量粉尘和淋水的场景使用。
