智能音箱墙面插座适配固定支架结构

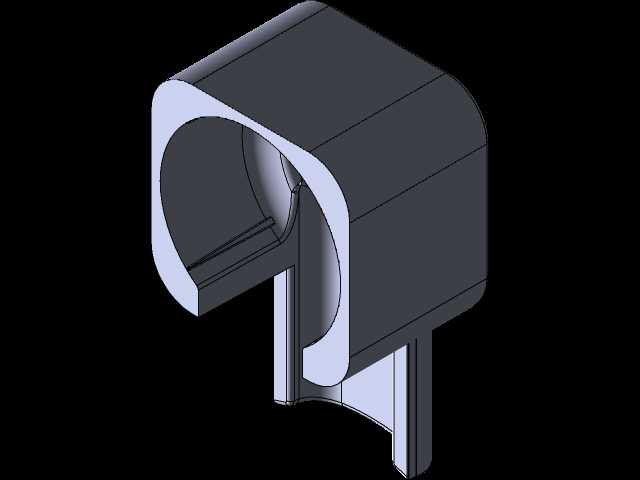

　　日常家居场景中，智能音箱的摆放一直是容易被忽略的细节，直接放置在桌面容易被碰落，占用台面空间，走线杂乱还容易积灰，这款适配支架的设计初衷，就是解决Google Home Mini这类小型智能音箱的墙面安装痛点，直接依托墙面现有插座完成固定，不需要额外打孔，也不会破坏墙面饰面。从结构功能来看，支架整体分为两个核心功能区，上部是半包裹式的音箱承托腔体，腔体采用单侧开口的C型围合结构，内壁贴合音箱的圆弧外轮廓，预留了足够的出声间隙，不会遮挡音箱的麦克风拾音孔与扬声器出音方向，腔体底部做了承托翻边，翻边宽度控制在8mm，既能够托住音箱底部防止滑落，又不会遮挡音箱底部的电源接口与复位按键。下部是插座插装固定结构，

　　采用与国标墙面插座匹配的插脚卡位，直接插入插座的两孔或三孔空位即可完成固定，不需要额外的螺丝或者粘胶辅助，插脚与支架主体做了加强筋连接，抗弯折强度能够承受3倍以上的音箱自重，避免长期使用出现插脚变形导致支架脱落的问题。设计过程中优先考虑了安装边界的适配性，支架整体突出墙面的厚度控制在65mm以内，不会因为突出过多造成磕碰，也不会遮挡插座相邻的其他插孔，用户在安装支架后，剩余的插座插孔依然可以正常使用，不会造成插座资源的浪费。腔体的开口方向做了15度的向下倾斜设计，这个角度是经过实际场景验证的，当支架安装在距离地面1.2-1.5m的常规插座高度时，音箱的出声方向刚好朝向用户日常活动的坐姿区域，拾音效果也能达到最佳，

　　不会因为墙面反射造成声音浑浊或者拾音灵敏度下降。结构细节上，支架的所有棱边都做了R2的圆角处理，没有尖锐的边角，安装和取放音箱的时候不会划伤手，也不会刮花音箱的外壳表面。腔体侧壁做了1.2mm的壁厚，采用常规的ABS注塑工艺即可生产，壁厚均匀不会出现注塑缩痕，成型后的结构强度足够，长期使用不会出现形变。考虑到不同批次音箱的外壳尺寸公差，腔体的内径比音箱的标称外径大0.5mm，既不会因为间隙过大造成音箱晃动，也不会因为尺寸过紧导致音箱取放困难，用户单手就可以完成音箱的取放操作，不需要额外用力插拔。走线方面，腔体后部预留了走线槽，音箱的电源线可以顺着走线槽直接插入下方插座，线材完全隐藏在支架与墙面的间隙内，不会有明线外露，

　　整体外观更加整洁。实际使用场景中，这款支架不仅适合家庭墙面安装，也可以用在办公室、酒店客房等场景的插座上，不需要改造现有装修环境，即插即用，能够适配绝大多数标准86型墙面插座，安装后不会出现松动晃动的问题，承托状态下音箱的稳定性足够，即使日常打扫卫生碰到支架，也不会出现音箱滑落的情况。结构建模过程中，所有配合面都做了公差匹配分析，插脚部分的尺寸按照国标插座的尺寸公差做了适配，插入后插拔力控制在15-20N，既不会因为太松容易脱落，也不会因为太紧导致插拔困难。支架整体没有多余的装饰结构，所有造型都服务于功能需求，没有冗余的设计部分，材料利用率高，量产成本可控，适合作为数码配件批量生产。
