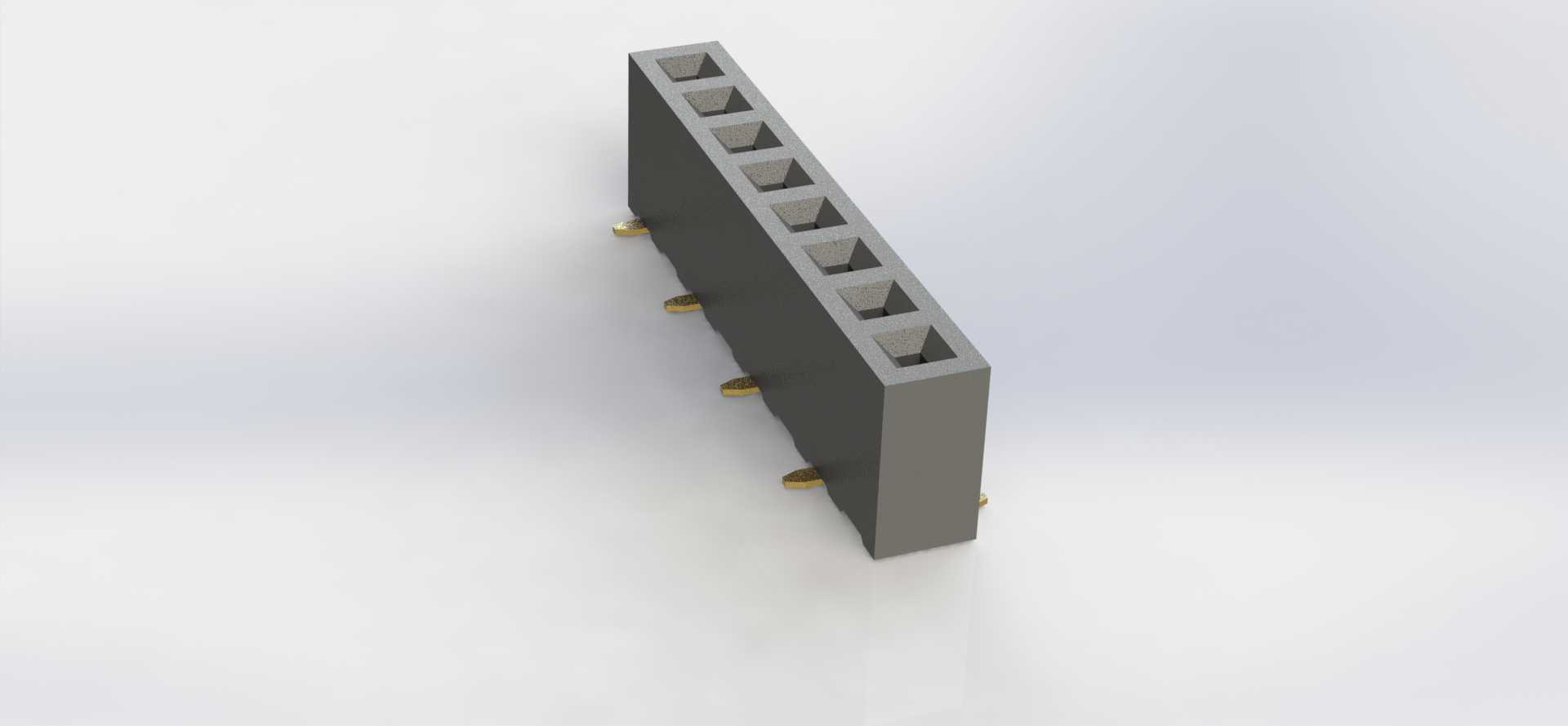

八位割台表面安装接插件结构设计

　　在工业控制板卡、小型通讯终端、嵌入式检测设备的板级互联场景中，板对板、线对板的信号传输稳定性，很大程度上取决于接插件的安装适配性与接触可靠性，这款八位表面安装接插件，就是针对PCB板表面贴装工艺设计的板端连接部件，主要用于实现多通道低压信号的并行传输，常见于小型化测控模块、传感器信号采集板、便携工业仪表的内部线路连接环节。从实际选型适配的角度看，这类表面安装的接插件不需要在PCB板上开设贯通安装孔，焊接引脚完全贴合在PCB表层焊盘上，能够大幅压缩板卡背面的元件排布空间，尤其适合双面布板的高密度电路设计场景，相比传统通孔安装的同规格接插件，其板厚方向的占用空间可以缩减40%以上，能够适配厚度1.2mm到2.0mm的常规FR4板材，

　　不会因为引脚贯穿造成背面元件排布干涉。从结构设计的逻辑来看，这款接插件的绝缘基座采用长条形等距腔室布局，八个接触位的中心距严格遵循行业通用的2.54mm间距规范，每个腔室内部预留了弹性接触端子的卡位结构，端子采用弯脚表面贴装设计，焊接端做了加宽平展处理，能够在回流焊过程中与焊盘充分浸润，减少虚焊、连焊的工艺不良率；基座的侧壁做了均匀的定位凸棱，在贴片机吸料抓取时能够提供足够的摩擦力，避免吸嘴偏移导致的贴装错位，同时基座底部设置了三个微小的定位凸点，能够在PCB板对应位置的定位孔中实现预固定，过回流焊时不会因为焊锡熔化的张力导致部件偏移。从安装边界的尺寸约束来看，这款接插件的整体长度适配八位引脚的排布需求，宽度方向控制在7.

　　2mm以内，基座本体高度从PCB板面算起不超过5mm，不会对板卡上方的外壳装配空间造成过多占用，焊接引脚的伸出长度控制在1.2mm，贴装时焊盘的外延余量只需要预留0.8mm即可满足焊接工艺要求，相邻引脚之间的绝缘隔断厚度不小于0.4mm，能够承受AC500V的耐压测试要求，避免相邻通道之间的信号串扰。在实际工程应用中，这类接插件的接触端子采用铜合金镀锡工艺，接触电阻稳定在20毫欧以内，单pin能够承受1A的持续载流，完全满足传感器信号、低压控制信号的传输需求，基座采用耐高温的PBT工程塑料注塑成型，能够承受260摄氏度的回流焊高温冲击，不会出现基座变形、腔室错位的问题。设计过程中需要特别注意的是，接插件的插合导向做了单边0.

　　3mm的导入斜角，对接公端插入时能够自动导正，不会因为插合偏移导致端子弯折，每个接触腔室的内壁做了防退卡扣结构，公端插入后能够提供足够的保持力，在设备受到常规振动冲击时不会出现松脱断连的情况，完全符合工业级设备的振动测试要求。对于结构设计人员来说，选用这类接插件时，除了要在PCB封装绘制时严格匹配引脚间距与焊盘尺寸，还要在外壳结构设计时预留对应的插合操作空间，接插件的插合方向正前方需要预留至少10mm的操作空间，方便线束端插头的插拔操作，同时要注意接插件周边3mm范围内不要布置高度超过3mm的元件，避免干涉插头的插合路径。在三维建模过程中，这类接插件的模型需要准确还原基座的外形轮廓、引脚的弯折角度与位置、定位凸点的尺寸与分布，才能在结构干涉检查时准确判断装配间隙，避免后期开模或者试装时出现空间不足的问题，尤其是引脚的焊接面高度需要与PCB板面完全贴合，不能出现模型层面的间隙或者穿透，否则会导致结构评审时对安装空间的判断出现偏差。
