波塞利耶直线运动连杆机构结构

　　在精密机械传动、教学演示装置以及早期的精密直线导引设备设计中，如何不依赖高精度导轨就实现绝对的直线运动输出，一直是结构工程师需要解决的核心问题，波塞利耶连杆机构正是为解决这一工程需求诞生的典型铰接连杆结构。这套连杆机构的核心功能是实现旋转运动与完美直线运动的双向可逆转换，在没有高精度直线导轨加工能力的年代，这类纯铰接连杆结构是实现直线运动输出的核心方案，即便在当下，这类机构也常被用于机械原理教学演示、低成本直线运动执行单元、特定工况下无导轨直线导引结构的设计中，比如在一些需要避免导轨积尘、卡滞的户外简易传动装置，或是教学用的机械原理示教板上，都能看到这类机构的实际应用。

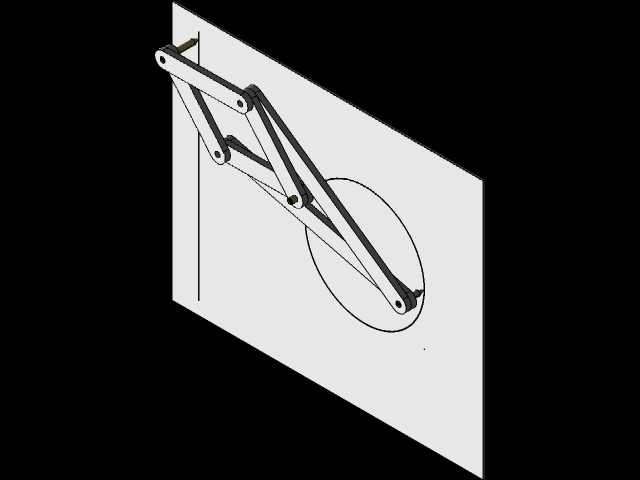

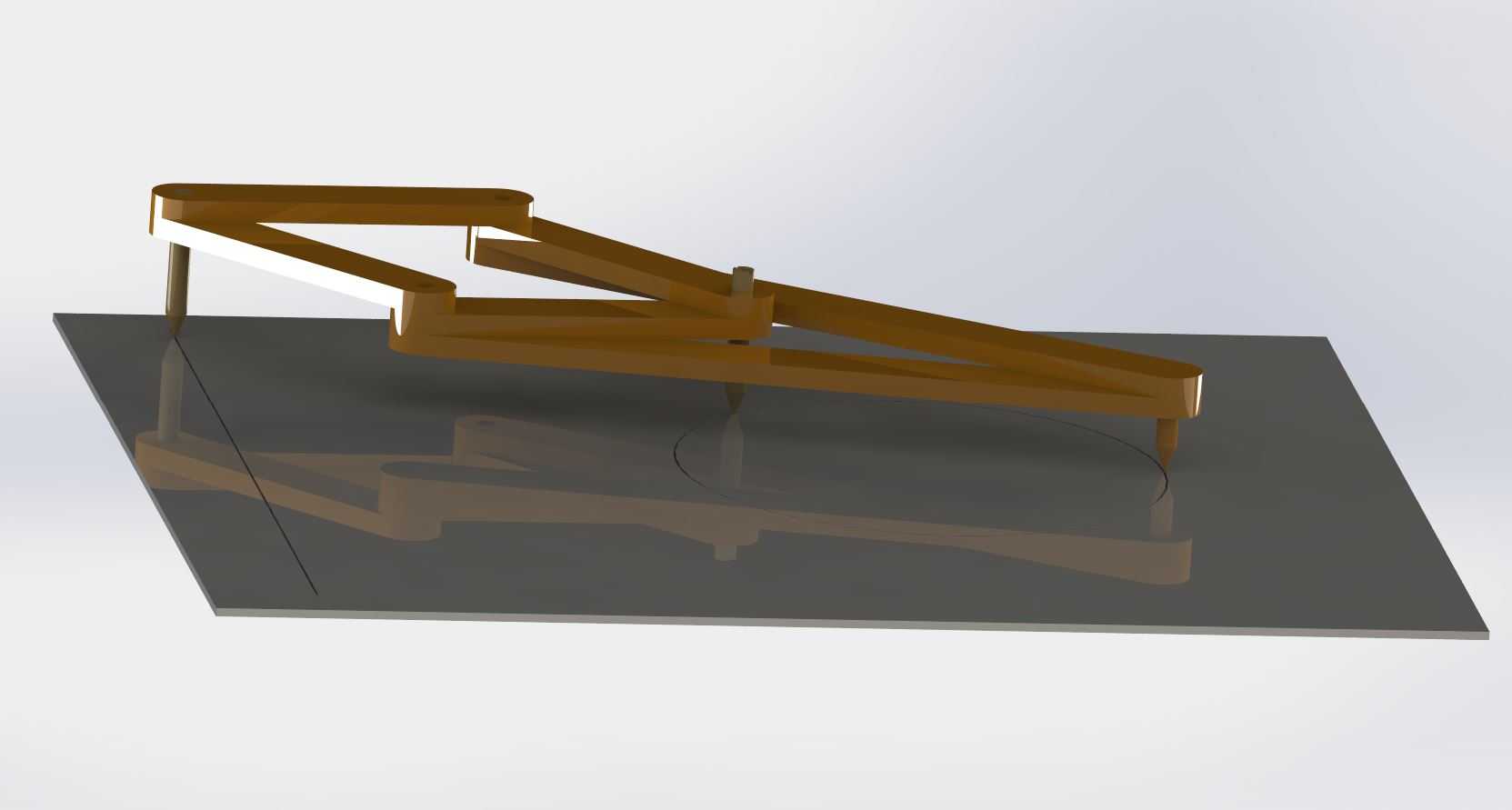

　　从结构设计逻辑来看，这套机构采用对称式菱形铰接布局，核心由六根长度固定的刚性连杆搭配两个固定铰接点构成：其中两根长连杆作为主动摆臂，四根等长的短连杆铰接组成可形变的菱形结构，菱形的一个对角端点与主动摆臂的活动端铰接，另一个对角端点作为直线运动输出端，固定铰接点分别设置在主动摆臂的回转中心、以及菱形结构与机架连接的定位点，两个固定点之间的距离与主动摆臂的长度严格相等，这一尺寸约束是保证输出端走出绝对直线轨迹的核心条件，建模过程中需要严格控制各连杆的铰接孔位同轴度，避免连杆运动过程中出现卡滞或轨迹偏差。

　　从安装边界与尺寸适配角度来看，这套机构的整体安装基面为平板式结构，所有铰接点的回转轴线均垂直于安装平面，因此安装时只需要保证安装基面的平面度满足连杆摆动的间隙要求即可，不需要额外加工直线导向槽或导轨面。各连杆的截面尺寸可根据实际负载需求调整，常规教学演示场景下采用小截面矩形杆即可满足刚度要求，若用于实际传动场景，需要根据输出端的负载大小校核连杆的压杆稳定性，尤其是菱形结构中承受交变压力的两根短连杆，需要避免长细比过大导致的受压失稳问题。铰接副的间隙需要控制在合理范围，间隙过大会导致输出直线轨迹出现偏差，间隙过小则会增大运动阻力，提升铰接部位的磨损速率。

　　在实际功能表现上，当主动摆臂绕固定铰接点做定轴回转时，菱形结构会随摆臂的摆动产生规律性形变，带动输出端沿垂直于两固定点连线的方向做精准的直线往复运动，反向驱动输出端做直线运动时，主动摆臂也会同步做定轴回转，这种双向可逆的运动转换特性，让这套机构既可以作为旋转转直线的执行单元，也可以作为直线转旋转的采集单元使用。不同于常见的曲柄滑块机构需要依赖滑块与导轨的配合实现近似直线运动，这套纯连杆机构不存在滑块与导轨的滑动摩擦面，不需要额外添加导轨润滑结构，也不会因为导轨磨损出现运动精度下降的问题，在一些不便维护、需要长期无润滑运行的工况下，这类结构的可靠性远高于带滑动副的直线运动机构。

　　建模过程中需要注意各连杆的运动干涉检查，尤其是当主动摆臂摆动到极限位置时，菱形连杆与主动摆臂之间、相邻短连杆之间不能出现结构碰撞，需要在铰接位置预留足够的摆动间隙。连杆的铰接端采用同轴销轴连接，销轴的固定方式可根据实际装配需求选择卡簧固定或螺纹锁紧，保证连杆在摆动过程中不会出现轴向窜动即可。安装基面的固定孔位可根据整体机构的尺寸灵活设置，只需要保证两个固定铰接点的中心距精度即可，其余安装结构不影响机构的运动轨迹精度。
