DPDT双刀双掷拨动式滑动开关结构

　　在低压控制电路的硬件选型与结构适配环节，这类双刀双掷滑动开关是小功率信号回路、电源切换回路里极为常见的基础元件，日常接触的小型家电控制板、手持测试仪器、桌面型电子设备的功能切换档位，很多都采用这类结构的开关做回路通断与路径切换。从实际使用场景来看，它不需要额外的配套触发结构，仅靠外露的拨柄手动操作就能完成两路独立回路的同步状态切换，额定11A的载流能力可以覆盖多数125V低压交流场景下的小功率负载通断需求，相比微动开关、轻触开关，它的档位保持特性更好，切换后不需要持续施加外力就能维持回路状态，很适合需要固定工作档位、不需要频繁触发的电路节点。

　　从结构设计逻辑来看，这个开关的金属安装支架做了两个对称的定位安装孔，孔位的中心距、支架的外形轮廓都做了标准化适配，既可以用螺丝直接锁附在设备的塑料壳体或者PCB板的预留固定柱上，也能匹配面板开孔做嵌入式安装，安装时不需要额外做定制化的固定结构，只要预留对应尺寸的避让空间就能完成装配。直插式的引脚排布遵循了常规插件元件的间距规范，引脚长度刚好适配常规厚度的PCB板波峰焊工艺，焊接时引脚的吃锡深度、露出板面的长度都能满足常规电子组装的工艺要求，不会出现引脚过短焊盘吃锡不足、或者引脚过长顶到壳体内部其他元件的问题。

　　开关内部的滑动接触片采用了弹性铜合金材质，表面做了镀覆处理来降低接触电阻，同时提升耐磨性能，拨柄滑动时接触片会在两组静触点之间平稳滑动，切换过程中两路触点的同步误差控制在极小范围内，避免两路回路切换时差过大导致的电路工作异常。外部的绝缘基座采用耐温的工程塑料材质，既能承受焊接时的高温不会发生形变，也能在日常工作中隔绝相邻引脚之间的爬电路径，满足低压电器的绝缘安全要求。拨柄的防滑纹理设计考虑了手动操作的触感，拨动时的阻尼感适中，既不会因为阻尼过小容易被误碰切换档位，也不会因为阻尼过大导致操作费力，档位到位时有清晰的触感反馈，操作人员不需要看指示灯就能判断是否切换到目标档位。

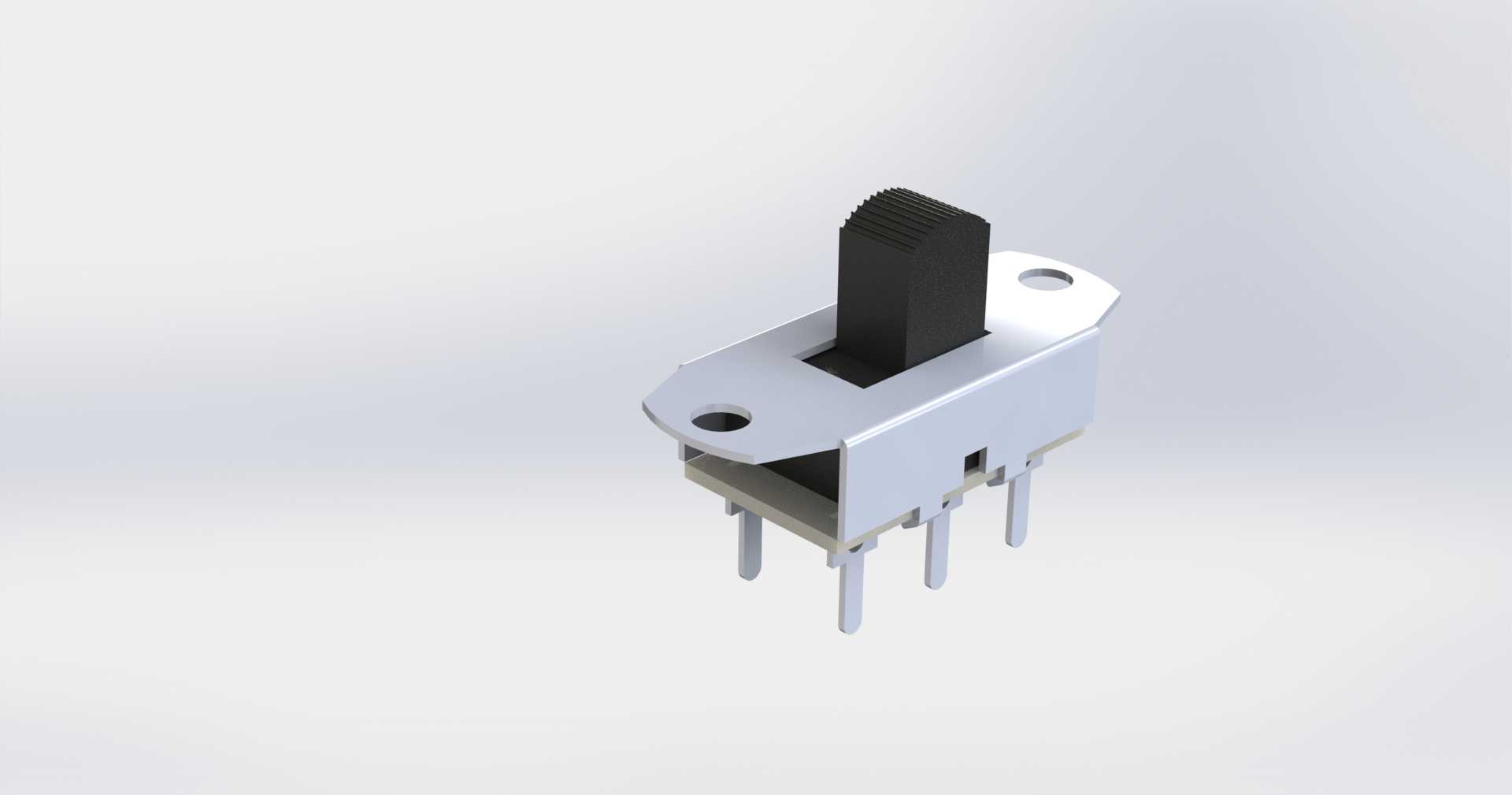

　　在做整机结构布局时，需要注意给开关的拨柄预留足够的滑动行程空间，拨柄的顶部突出安装面的高度要匹配面板的开孔深度，避免拨柄突出过长容易被外力磕碰损坏，或者突出过短导致操作时无法顺利施力。开关本体的周边要和周边的电容、电阻等其他元件保持足够的安全距离，一方面避免焊接时热量传递导致周边元件受损，另一方面也防止金属支架和其他带电元件接触造成短路。这类开关的机械寿命足够满足常规民用、工业小型设备的全生命周期使用需求，不需要做定期的维护更换，只要安装时固定到位、焊接时没有虚焊，就能长期稳定工作。在三维建模过程中，这个模型完整还原了开关的所有外部装配特征，包括安装孔的位置尺寸、引脚的直径与排布间距、拨柄的外形与滑动行程范围、本体的各部分轮廓尺寸，结构设计人员在做整机布局时可以直接调用这个模型做干涉检查，不需要反复测绘实物尺寸，能有效缩短硬件开发阶段的结构适配周期，避免因为尺寸匹配问题导致的开模后修改、PCB改板等不必要的成本损耗。
