带显示操作按键的导轨式可编程控制继电器

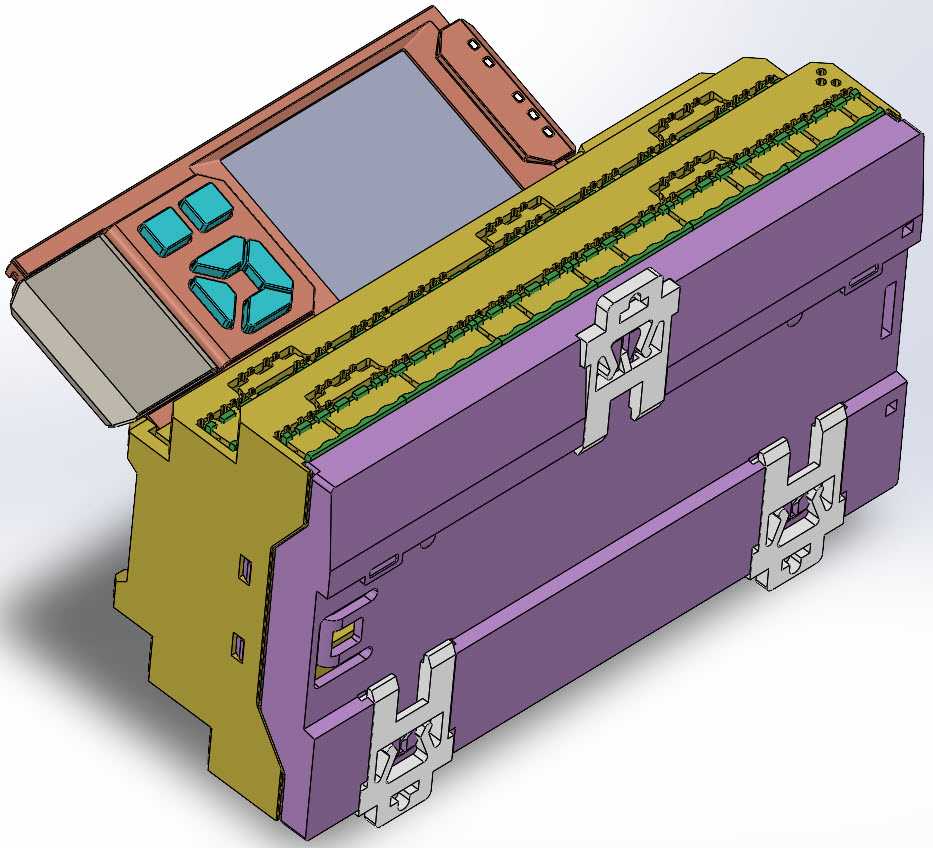

　　做楼宇自控、小型产线电控的工程师对这类导轨式可编程继电器不会陌生，很多场景下不需要上整套中型PLC，用这类集成了显示、操作按键、高密度IO的继电器就能完成单区域的逻辑控制，省成本还省柜内空间。从三维模型的结构来看，这款设备完全遵循标准DIN导轨安装的尺寸规范，整体壳体采用阻燃工程塑料注塑成型，上下边缘做了适配35mm标准导轨的卡扣结构，安装时直接卡入电控柜内的导轨即可，不需要额外打孔固定，柜内排布时相邻设备预留2mm左右的散热间隙就能满足长期运行的通风需求，整体宽度对应9个标准模数位，和同系列的断路器、端子排排布时能保持柜内走线的整齐度，不会出现尺寸突兀的问题。

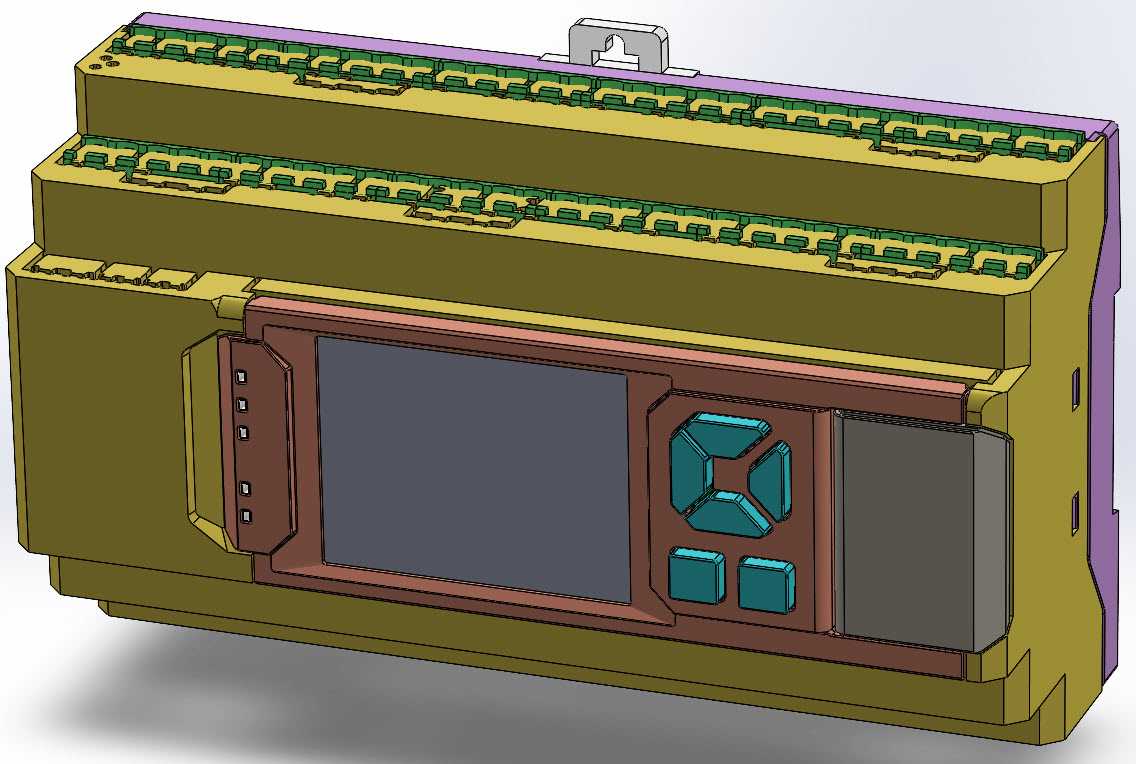

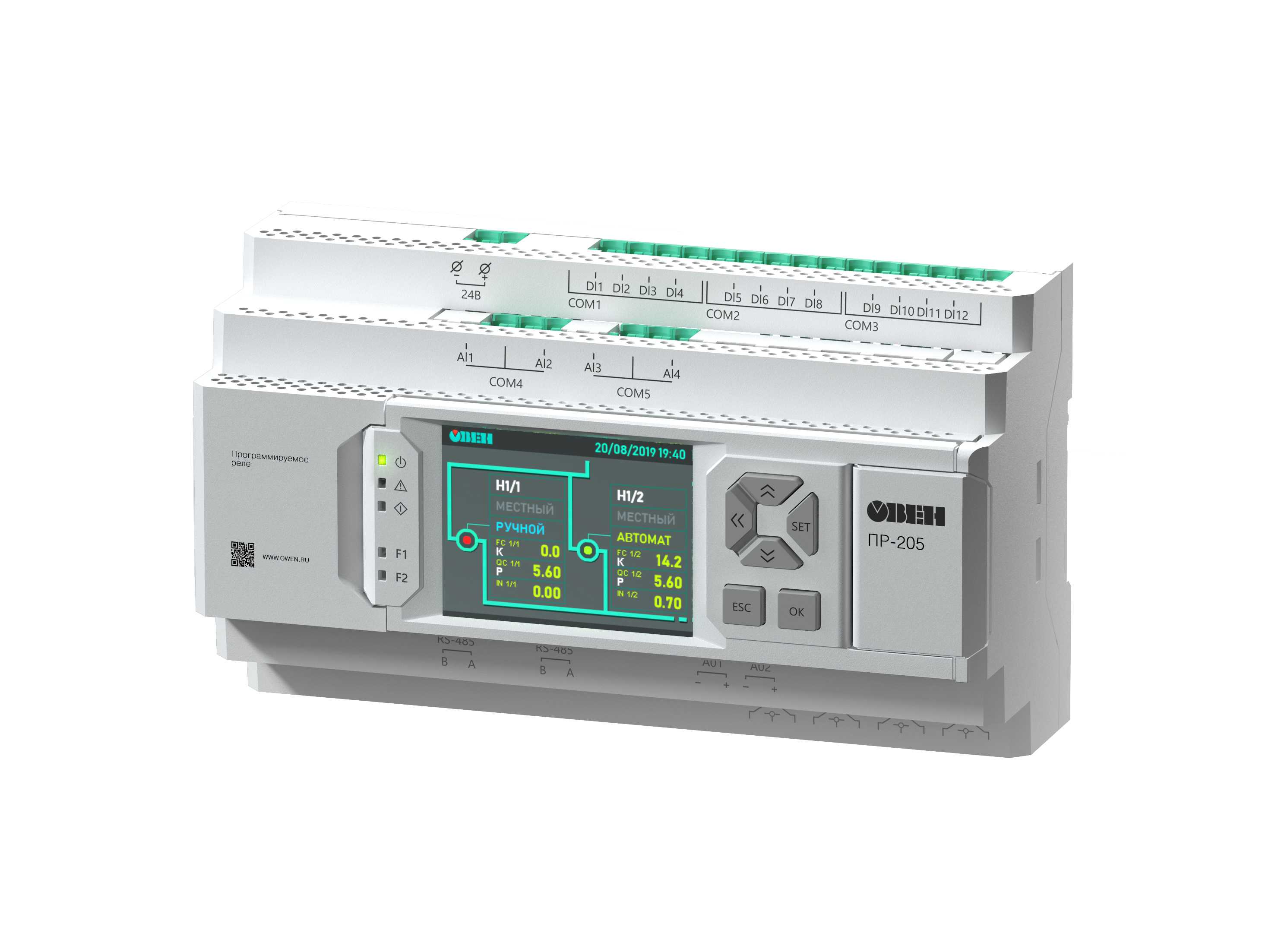

　　设备正面的布局完全围绕现场调试、日常运维的实际需求设计，上方区域排布了多组状态指示灯，对应电源、运行、故障、各通道通断状态，运维人员在柜前不需要连接编程电脑，扫一眼指示灯就能判断设备的基本运行状态。中部集成的点阵液晶显示屏，能实时显示各输入输出通道的当前状态、内部逻辑参数值、运行时长、故障代码等信息，不需要外接手持编程器就能查看核心运行数据，屏幕旁设置的方向按键、功能按键、确认返回按键，支持现场直接修改参数、切换手动自动模式、强制通断指定输出通道，在设备调试、故障排查阶段能大幅提升效率，不用抱着电脑蹲在柜边反复接线操作。

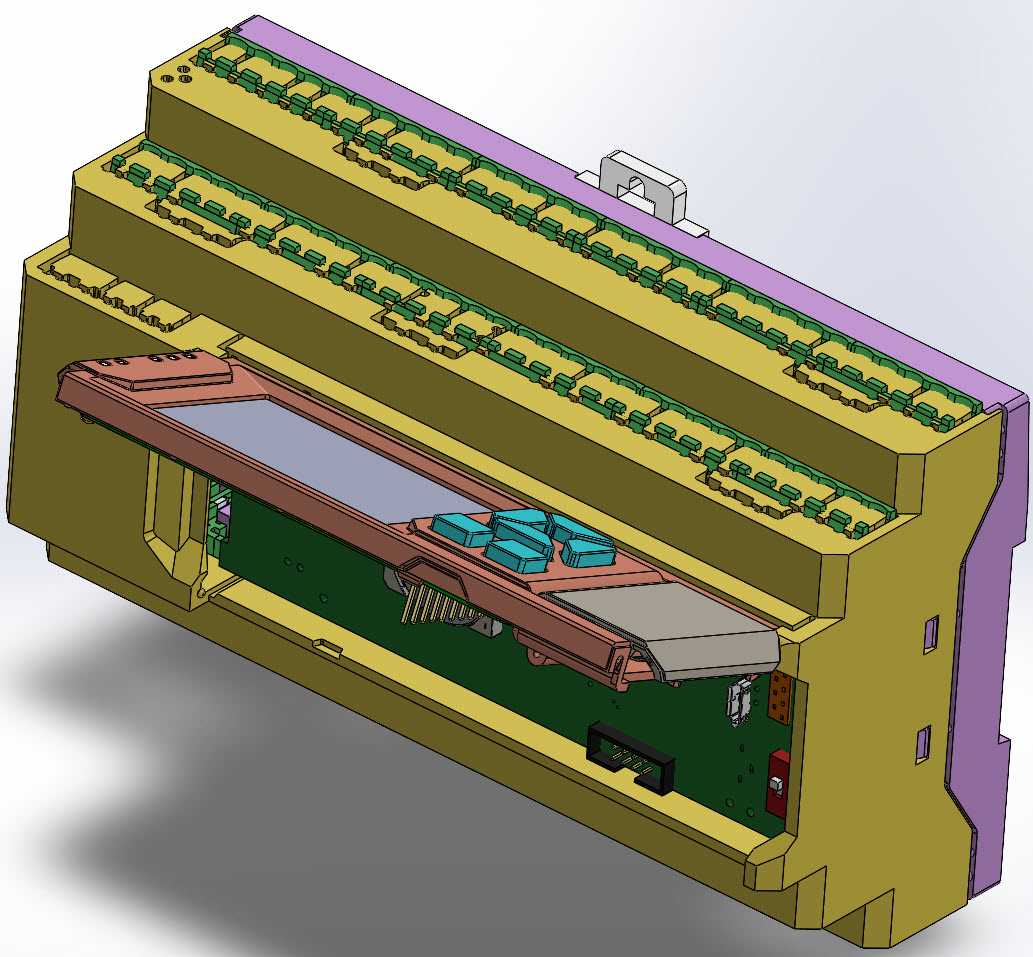

　　从接口排布来看，设备上下两侧都设置了螺丝式接线端子，上方端子对应数字量输入、通讯接口，下方端子对应继电器输出、电源接线，端子旁都做了清晰的丝印标识，标注了每个端子的功能定义、接线线径范围，接线时不需要反复查阅手册就能完成接线，能减少接线错误的概率。设备内部集成了多组独立的继电器输出通道，支持直接驱动小功率的接触器、电磁阀、指示灯等负载，输入通道支持干接点、NPN/PNP型传感器信号接入，能适配市面上绝大多数常规的现场检测元件，不需要额外加装信号转换模块。

　　这类设备的核心应用场景覆盖很广，小型中央空调的通风机组控制、商超的新风系统联动、小型加热装置的温度逻辑控制、给排水系统的水泵启停联锁、小型输送线的单机逻辑控制都能适用，它的逻辑编程支持梯形图、功能块两种常规的编程方式，内置了常用的定时器、计数器、逻辑比较块，常规的顺序控制、联锁保护、定时启停逻辑都能直接实现，不需要复杂的编程操作。从结构设计的细节来看，壳体侧面做了密集的格栅式散热孔，对应内部电路板的发热元件位置，能保证设备在-10℃到55℃的柜内环境下长期稳定运行，不会出现过热宕机的问题，接线端子采用升降式螺丝压接结构，能可靠压接0.5-2.5平方毫米的多股铜芯线，压接后拉脱力符合低压电控设备的相关标准，不会出现长期运行后接线松动的问题。

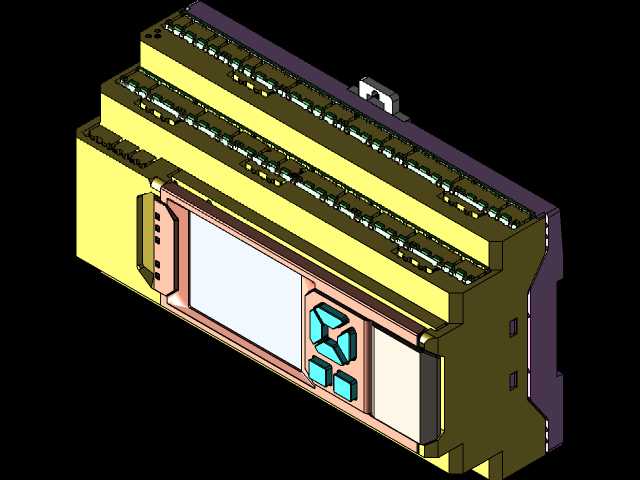

　　做三维建模的时候，这类设备的细节还原要重点关注几个部分：一是导轨卡扣的结构尺寸，必须和标准35mmDIN导轨的尺寸匹配，不然做整柜装配仿真的时候会出现安装干涉的问题；二是正面按键的凸起高度、屏幕的凹陷深度，要和实际产品的操作手感对应，做人机工程仿真的时候能准确反映操作空间需求；三是接线端子的螺丝位置、接线口的大小，要和实际接线的线径、冷压端子尺寸匹配，做布线仿真的时候能准确模拟走线的弯曲半径；四是壳体上的丝印标识位置，要和实际产品一致，生成工程图的时候能直接作为装配示意的参考。很多工程师做电控柜三维布局的时候，容易忽略这类小型控制元件的细节尺寸，导致实际装配的时候出现柜内空间不足、接线操作空间不够的问题，精准还原这类元件的三维模型，能在设计阶段就规避这些装配问题，减少现场整改的工作量。

　　从功能设计的思路来看，这款设备把显示、操作、IO通道、控制逻辑都集成在单个导轨式壳体内，本质上是面向小型分布式控制场景做的集成化设计，相比传统的分立元件（中间继电器+时间继电器+指示灯+外接显示单元）的方案，能减少60%以上的柜内占用空间，减少80%的柜内接线工作量，同时降低接线故障的概率。设备的通讯接口支持标准的ModbusRTU协议，能作为从站接入到整体的电控系统中，和上位机、触摸屏、主PLC进行数据交互，不需要额外加装通讯模块，在分布式IO的应用场景下能大幅降低系统的整体成本。
