高密度IO通道可编程控制继电器结构

　　做楼宇暖通自控项目的电气选型时，这类高密度IO的可编程继电器是绕不开的核心元件，之前做地下车库通风群控、写字楼供暖分集水器联动、厂区循环泵组轮值控制的项目里，都用过同类型的控制模块，这次拿到的三维结构，刚好能把之前现场安装、柜内排布遇到的问题对应到结构细节上。先从实际应用场景说，这类继电器不是普通的通断中继元件，它本身带逻辑编程能力，不需要额外挂载小型PLC就能完成本地逻辑控制，在分布式IO控制场景里优势特别明显：比如大型商超的通风系统，每层的新风阀、排风风机、防火阀联动，要是把所有点位都拉到中控室的主PLC，布线成本会高很多，用这类带编程能力的继电器做本地控制层，只需要走一根通讯总线连到中控，就能完成本地逻辑执行加远程信号上传，后期改逻辑也不用拆中控柜的线，在本地模块上就能调整参数。

　　再看设备的实际用途，它的核心作用是把现场输入的开关量信号——比如风压差开关的状态、管道温度开关的通断、泵组运行的反馈触点、手自动切换开关的位置——做逻辑运算后，直接输出触点信号控制对应的执行元件，比如接触器线圈、电磁阀、风阀执行器，不需要中间再加中间继电器做转接，因为它本身的输出通道带载能力就够驱动常规的AC220V接触器线圈，省了柜内的元件排布空间。

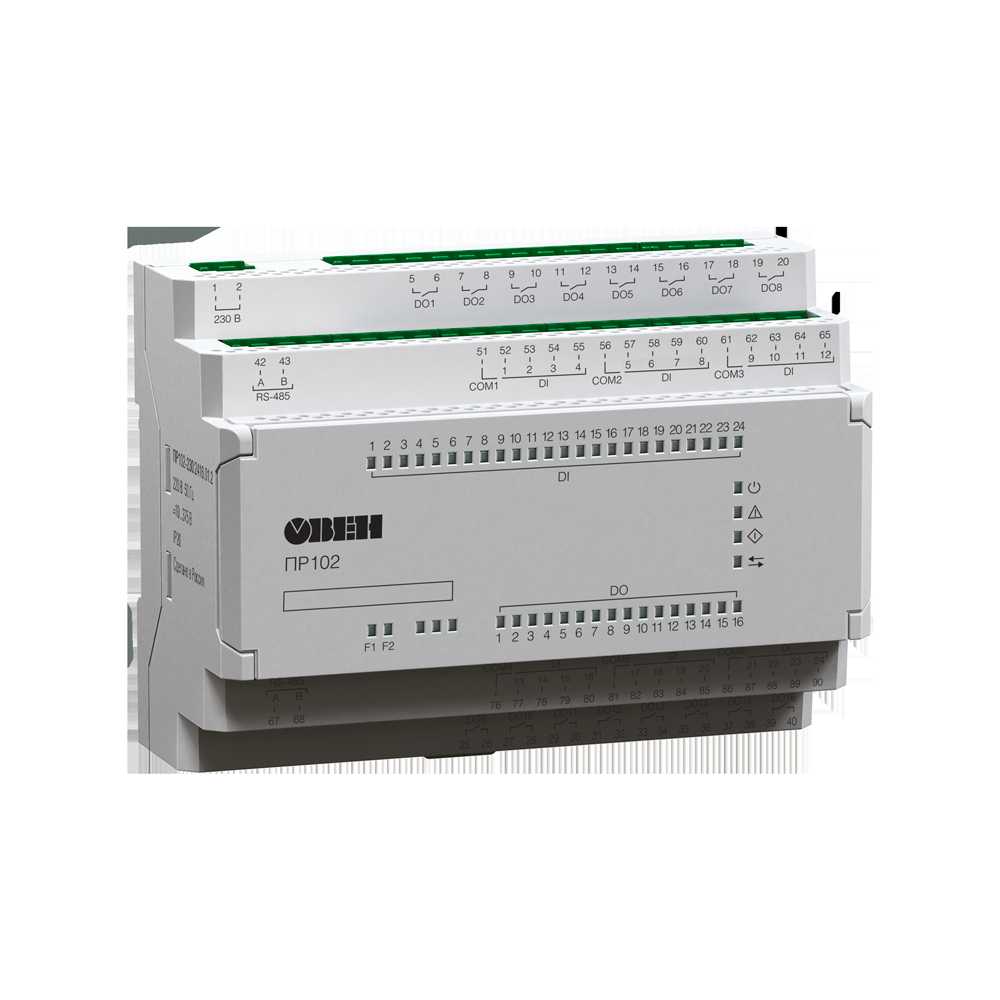

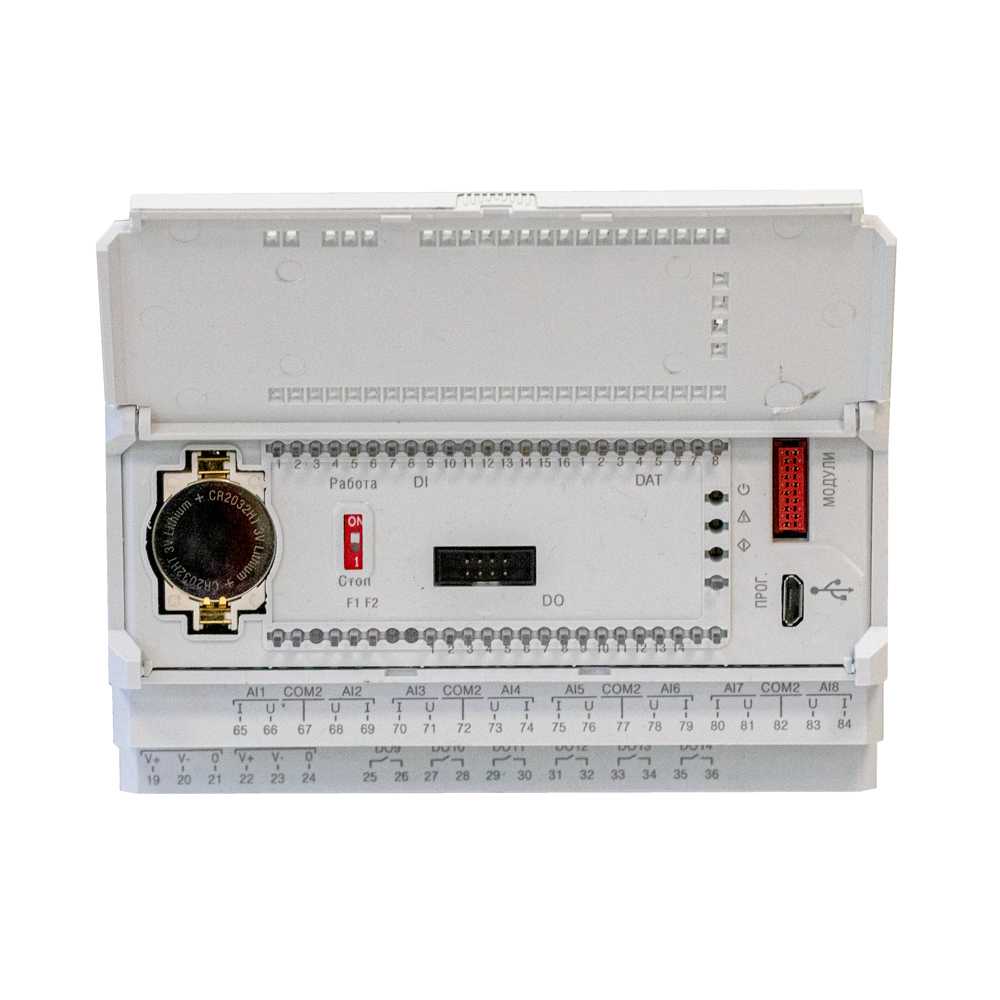

　　说到功能特性，这个模块最突出的就是高密度的输入输出通道排布，从结构上能看到上下两排端子排，上排是输入通道，对应数字量输入点，每个通道都带独立的状态指示灯，现场调试的时候不用拿万用表测通断，看灯的亮灭就能知道信号有没有传进来；下排是输出通道，同样每个点带动作指示灯，输出触点是常开型，满足常规的控制回路需求。模块侧面带通讯接口，能和同系列的扩展模块拼接，要是后期项目加点位，不用换核心模块，直接拼扩展IO模块就行，不用重新改柜内的主接线。模块正面的拨码开关是用来设置本地地址和通讯波特率的，做总线通讯的时候不用连软件就能完成基础参数设置，现场调试效率高很多。

　　从设计思路上看，这个模块的结构完全是照着工业柜内安装的标准做的，采用标准DIN导轨安装卡扣，和常规的断路器、接触器的安装方式一致，不用额外做安装板打孔，电气装配工拿到手就能直接卡到35mm标准导轨上，省了装配工时。外壳的散热结构做在侧面，是细密的格栅式散热孔，因为模块本身的功耗不高，靠自然对流就能满足散热需求，不用加散热风扇，也就没有风扇磨损的故障点，适合长期在配电房、竖井这类少人维护的场景里运行。端子排的设计是螺丝压接式，能压接0.5-2.5平方的多股铜芯线，不管是柜内的硬线还是现场拉过来的软线都能压接牢固，而且每个端子旁边都有清晰的丝印标识，标注了通道号、端子功能，接线的时候不用反复查手册，减少接错线的概率。

　　再讲外形尺寸和安装边界，这个模块的宽度是按照标准模数化设计的，单模块占12个模数位，和同系列的扩展模块拼接的时候，模块之间没有缝隙，整体排布整齐，柜内布线的时候走线槽可以贴着模块边缘走，不会出现端子被线槽挡住的情况。模块的深度是70mm，常规的基业箱、PZ30柜、PLC控制柜的安装深度都能满足，不会出现柜门关不上的问题。上下端子排的接线空间留了足够的压线距离，就算每个端子都接2.5平方的线，压上线鼻子之后也不会互相干扰，接线操作的空间足够，不会因为空间太小导致压线虚接。模块的上下两端都预留了标识条的卡槽，可以自己打印点位标签插进去，后期维护的时候看标签就能知道每个通道对应的设备，不用查竣工图纸。另外模块的外壳采用阻燃V0级的工程塑料，就算内部元件出现故障打火，也不会引燃外壳，满足电气柜的防火要求，在消防联动相关的通风控制场景里也能满足验收标准。之前在现场遇到过模块被冷凝水溅到的情况，这类模块的外壳接缝处做了凸台挡边，少量的溅水不会直接流到内部电路板上，只要及时擦干净就不会影响运行，比那种平接缝的模块可靠性高很多。还有输入通道的隔离设计，每个输入通道都带光耦隔离，现场的强电干扰不会串到内部的逻辑电路里，就算附近有变频器、软启动器这类强干扰源，也不会出现信号误判、输出误动作的情况，这在工业现场是很重要的设计点，之前用过没做隔离的模块，一到旁边的变频器启动，就会乱发输出信号，把风机误启动，后来换了带隔离的模块就没再出过这个问题。
