欧陆nanodac无纸记录控制器结构设计

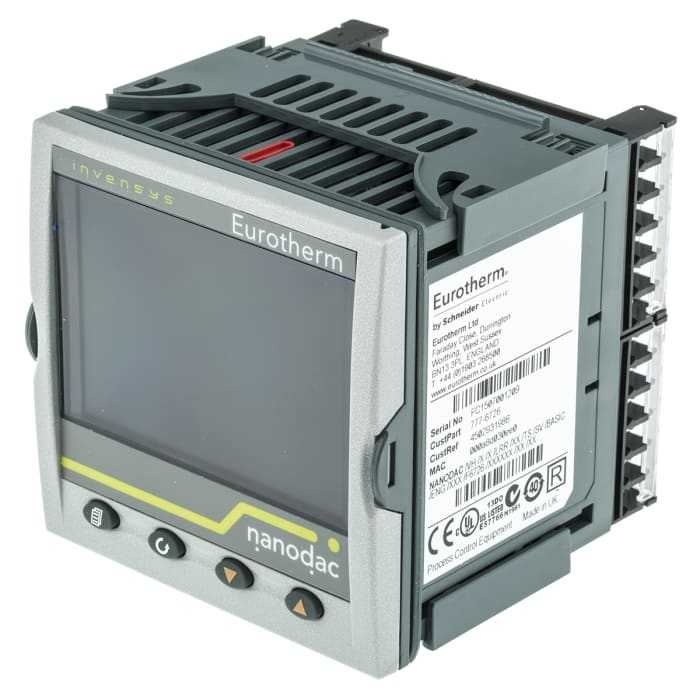

　　在流程工业的现场控制层，这类盘装式记录控制器是中小型温控回路、工艺参数采集场景里的常用部件，很多做小型实验装置、恒温生产线、环境试验舱的工程师，在做控制柜面板布局的时候，都会优先选用这类集成度高的一体化仪表，不用单独搭配数显表、记录模块、报警单元，能大幅压缩柜内的布线工作量与面板开孔数量。这款设备采用标准1/4 DIN的面板安装规格，做柜体开孔的时候只要按照标准尺寸预留矩形安装位，不需要额外定制转接板，设备两侧自带的弹性卡扣可以直接卡在柜体面板上，安装完成后前面板和柜体表面齐平，不会突出过多占用操作空间，也不会凹陷导致操作按键难以触碰。从结构设计来看，设备外壳采用阻燃工程塑料注塑成型，顶部和侧面都设计了格栅式散热槽，

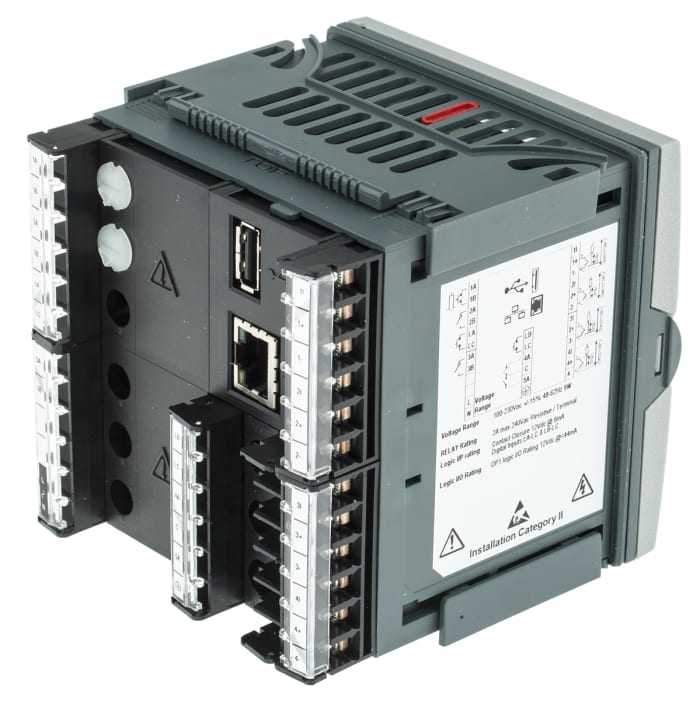

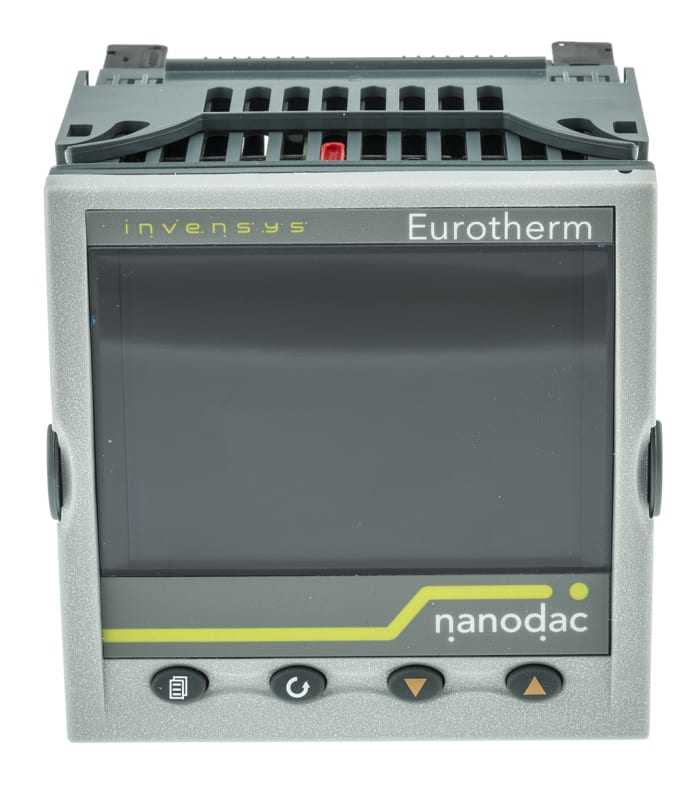

　　因为设备长期在柜内带电运行，内部的采集电路、控制输出模块会持续散发热量，格栅的走向顺着柜内空气对流的方向，能让热量自然排出，不需要额外加装散热风扇，避免了风扇转动带来的粉尘吸入与机械故障点，适合在有少量粉尘、常规温湿度的工业现场长期运行。前面板的布局做了分区设计，上方是3.5英寸的全彩TFT显示屏，屏幕周围做了略高于屏幕表面的边框凸起，能在现场操作或者清洁面板的时候避免硬物直接刮擦屏幕表面，屏幕下方的四个操作按键采用橡胶覆膜密封，按键和面板之间没有缝隙，能防止现场的水渍、粉尘顺着按键缝隙进入设备内部，按键的触感做了明确的段落反馈，操作人员戴薄劳保手套也能准确触发操作，不会出现误触。设备的接线端子全部布置在机身后侧，

　　采用分层排列的插拔式端子排，不同功能的端子做了明确的分区，强电供电端子、信号输入端子、控制输出端子、通讯接口端子之间都留了足够的安全间距，接线的时候不用刻意整理线束也能保证绝缘距离，端子排带防松卡扣，插接线束之后扣上卡扣就能避免现场振动导致的端子松脱，减少后期运维的故障排查工作量。功能层面，这款设备集成了多通道数据记录、趋势图形显示、PID闭环控制三类核心功能，不需要额外搭配独立的无纸记录仪和温控表，单台设备就能完成最多四路过程参数的采集、记录、控制输出，数据可以直接在屏幕上以水平趋势、垂直趋势、条形图、数值直显几种模式切换查看，操作人员站在柜前就能快速看到当前参数的实时值与历史变化趋势，不用调取后台上位机的数据。报警状态的指示直接在屏幕对应通道旁做高亮标识，同时可以通过后侧的继电器端子输出开关量信号，触发现场的声光报警装置。在做三维建模的时候，要重点注意前面板的按键凸台高度、屏幕的 recess 深度、后侧端子排的突出长度，这些尺寸直接影响控制柜面板的安装干涉校验，尤其是后侧的线束弯折空间，要在模型里预留出足够的接线操作空间，不能只按照设备本体的净尺寸做布局，不然现场接线的时候会发现端子被柜内的线槽或者其他部件挡住，没法正常插拔线束。另外设备两侧的安装卡扣的伸缩行程也要在模型里准确还原，做面板开孔的干涉检查的时候，要考虑卡扣弹出之后的最大外轮廓尺寸，避免开孔尺寸过小导致设备卡不进去，或者开孔过大导致设备安装之后晃动。

　　设备前面板的覆膜标识位置也要准确还原，方便后期做控制柜的操作标识匹配，屏幕的显示区域要和实际设备的显示比例一致，做虚拟调试的时候可以直接在模型里映射显示界面，验证操作视角的合理性。这类设备在实际应用里，经常会和PLC、上位机系统搭配使用，设备自带的通讯接口可以直接把记录的数据上传到上位机系统，也能接收上位机下发的设定值参数，在做整线三维布局的时候，要注意设备的安装高度，通常把屏幕中心距离操作地面的高度控制在1.4米到1.6米之间，符合操作人员的站立观察视角，不用仰头或者弯腰就能看清屏幕内容，操作按键的时候手臂自然下垂就能触碰，减少长期操作的疲劳感。设备的外壳做了圆角过渡处理，没有尖锐的棱角，安装和维护的时候不会划伤操作人员的手部，机身的拼接缝隙控制在0.5毫米以内，能满足工业现场的IP防护要求，防止少量飞溅的液体进入设备内部。
