多通道数显温控调节仪表结构设计

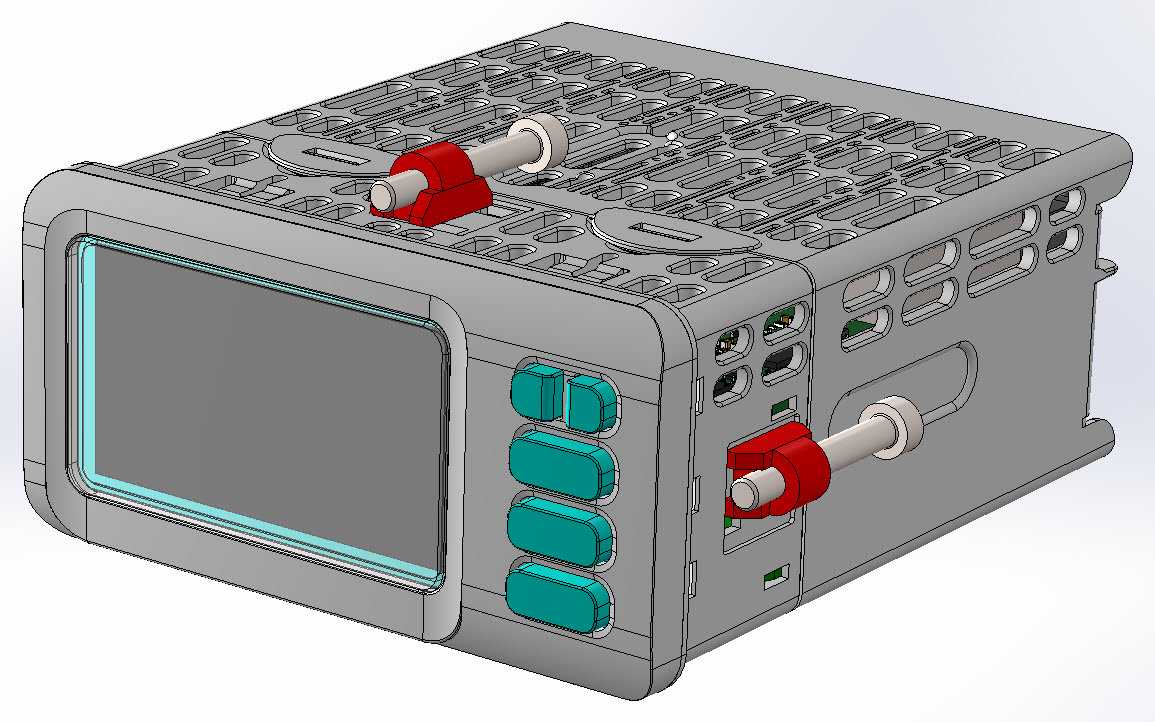

　　这款多通道温控调节仪表的结构设计，首先围绕工业现场盘装场景的安装边界做了适配，整体采用标准嵌入式盘装壳体尺寸，壳体前后段做了防护等级差异化设计，前侧面板满足IP65防护要求，可应对车间现场的飞溅水滴、粉尘飘落等常见工况，后侧接线端满足IP20防护，适配柜内干燥接线环境，安装时仅需在控制柜面板开出对应尺寸的方孔，将仪表推入后通过后侧自带的安装卡扣卡紧即可完成固定，无需额外的固定支架，适配常见的控制柜板材厚度范围，现场拆装维护都比较便捷。

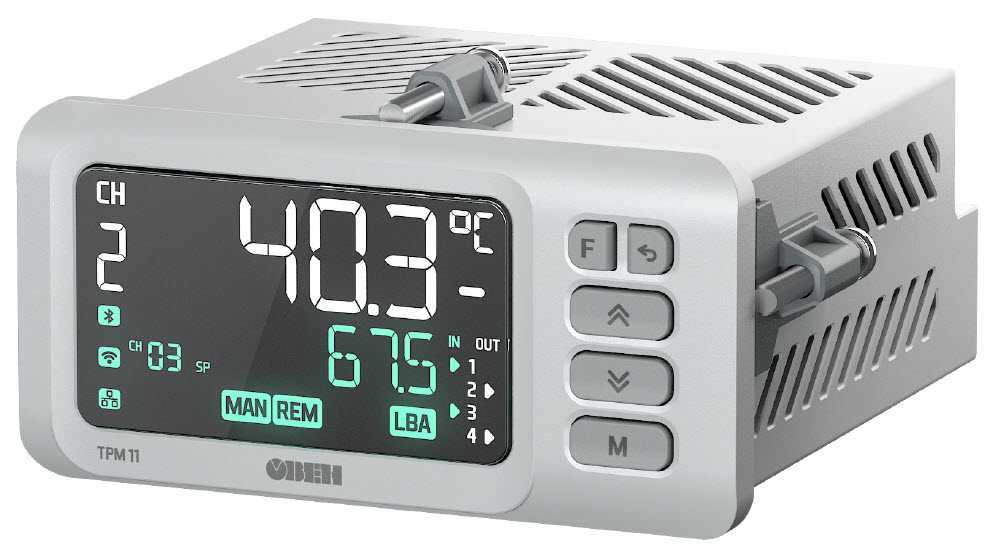

　　从功能布局来看，正面的大尺寸段码显示屏做了倾斜角度优化，操作人员站在柜前1.2-1.8米的常规操作距离下，无需刻意俯身或抬头就能清晰读取当前测量值、设定值、通道编号以及输出状态标识，屏幕分区做了明确的功能划分：左上区域显示当前通道序号，中间大字号区域显示实时测量的温度数值及单位，下方区域显示设定参数值，侧边的状态指示灯分别对应通讯状态、输出动作、报警状态等信息，操作人员扫一眼就能掌握设备当前运行状态，不会出现信息混淆的情况。

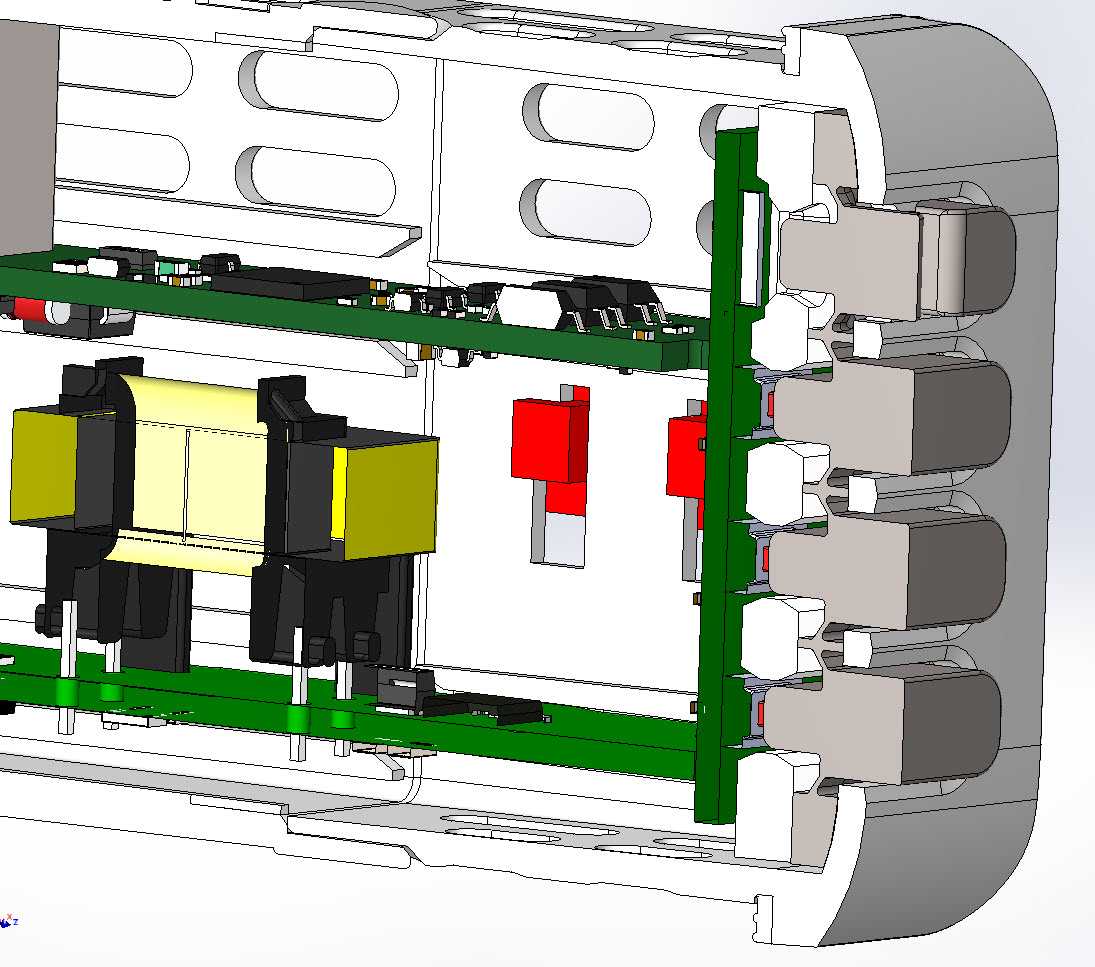

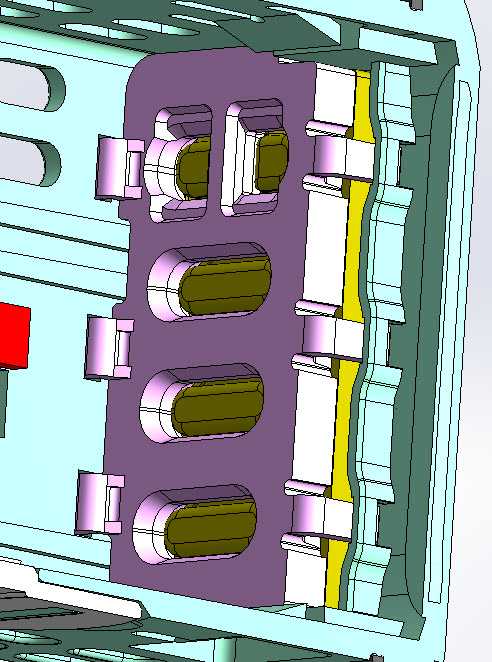

　　面板按键采用了凸起式硅胶按键设计，按键行程适中，按压力度反馈清晰，即使操作人员佩戴薄劳保手套也能准确触发按键操作，按键布局按照操作频率做了区分：功能切换、参数移位这类不常用的按键布置在面板右侧靠上位置，上下参数调整、模式确认这类高频操作按键布置在右手拇指自然覆盖的区域，符合现场操作人员的操作习惯，减少误触概率。

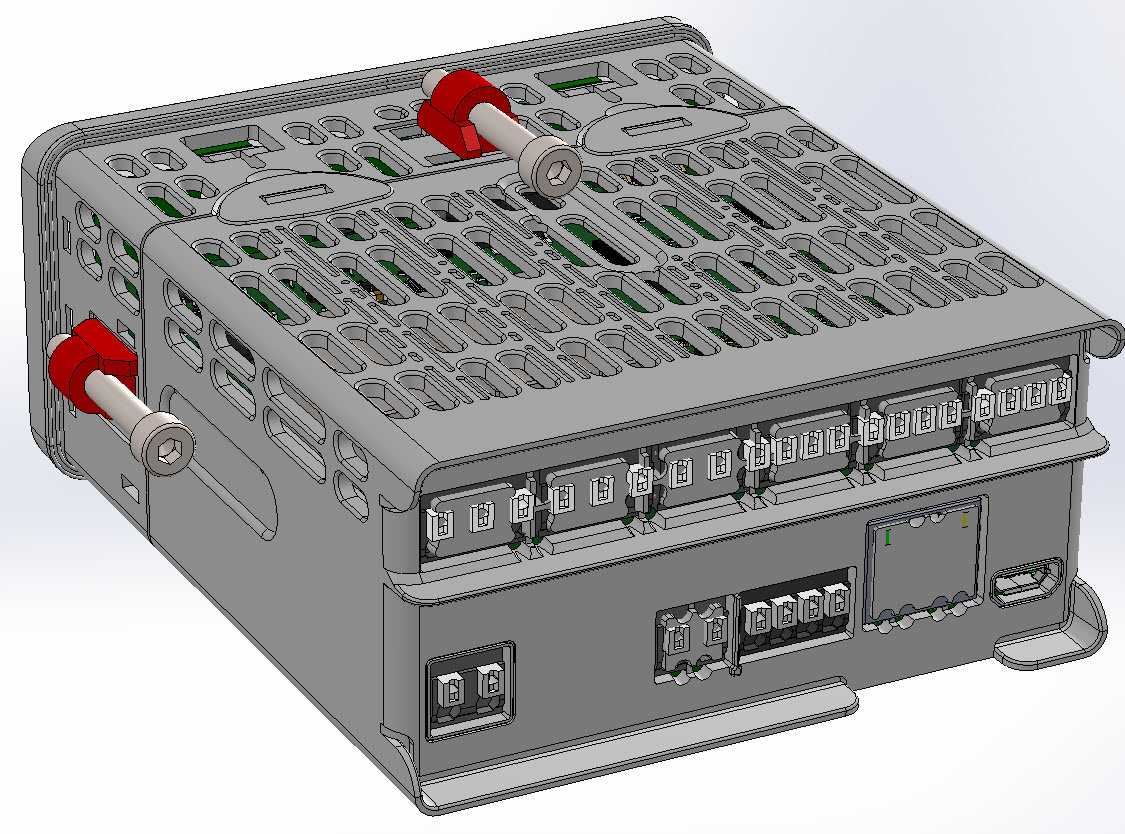

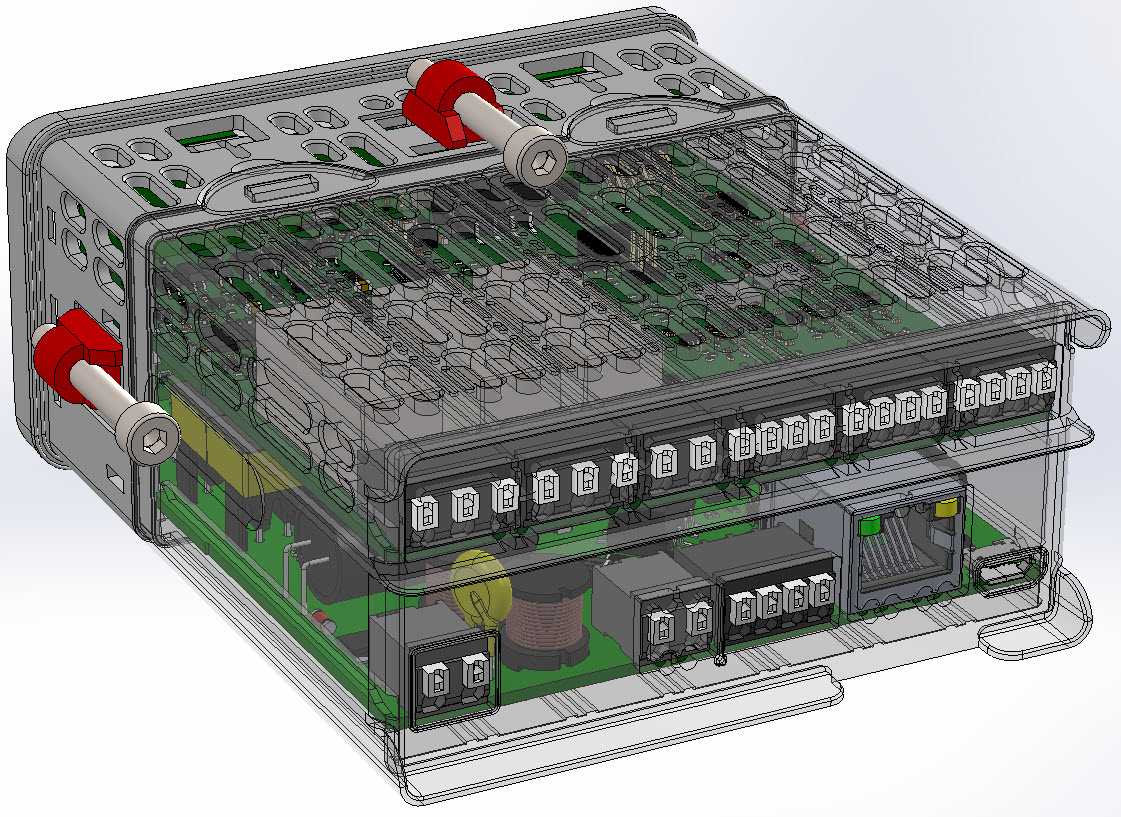

　　壳体侧面和顶部设计了格栅式散热槽，散热槽的开孔方向做了防滴漏倾斜处理，既可以保证仪表内部电路工作时产生的热量能够自然对流散出，避免内部元器件长期高温工作缩短寿命，又能防止上方滴落的液体顺着散热槽流入壳体内部造成电路短路。壳体后侧的接线端子采用了分层排布设计，强电输出端子、弱电信号端子、通讯端子分开布置，减少不同信号之间的电磁干扰，接线端子旁做了清晰的标识刻印，现场接线时无需反复查阅说明书就能对应接好每一根线，降低接线错误率。

　　在实际应用场景中，这类仪表可同时接入多路温度、压力或其他物理量传感器信号，既可以独立控制多个执行器的动作，比如加热回路、冷却回路、报警装置等，也可以通过通讯接口将测量数据上传到上位机系统，实现参数的集中记录与监控，多用于多区域温区的工业炉窑、自动化生产线的过程参数控制、小型成套设备的参数调节等场景，能够替代多台单通道仪表，节省控制柜内的安装空间，同时降低多台仪表之间的接线复杂度。

　　设计过程中还考虑了长期使用的耐用性，前面板的显示区域采用了高透耐磨的PC材质，避免长期擦拭造成的面板刮花影响读数，壳体采用阻燃ABS材质注塑成型，满足工业现场的阻燃要求，边角处做了圆弧过渡处理，安装时不会划伤操作人员的手部，整体结构没有易松动的零散部件，能够适应工业现场一定程度的振动工况，不会因为设备运行的振动导致按键失灵或者接线松脱。从建模细节来看，壳体的卡扣结构、按键的配合间隙、屏幕与面板的贴合缝隙都做了准确还原，能够直接用于这类仪表的结构设计参考、安装布局模拟，也可以用于成套设备的三维可视化展示，帮助设计人员在做控制柜布局时提前核对安装尺寸、操作空间是否满足要求，避免实际安装时出现干涉、操作不便等问题。
