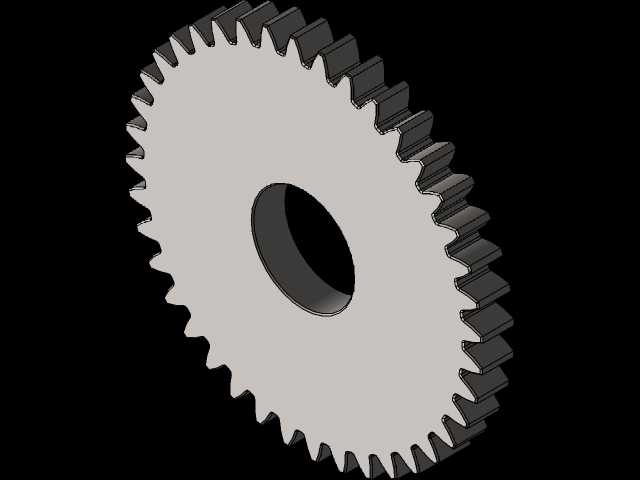

在常规机械传动系统的布局里,这类直齿圆柱齿轮往往承担着平行轴间的定传动比动力传递任务,常见于中小型输送设备的动力端、轻工包装机械的主传动链、普通机床的进给传动单元,以及部分农用机械的减速模组中,区别于斜齿轮的轴向分力问题,直齿结构在安装时不需要额外考虑轴向承载的补偿设计,对支撑轴承的选型要求更宽松,适配很多对传动平稳性要求中等、安装空间紧凑的工况。从实际使用场景来看,这类齿轮的中心孔为通孔设计,直接与对应直径的传动轴配合,通常会搭配平键完成周向固定,避免传动过程中出现轴与齿轮的相对滑动,齿顶圆、齿根圆的尺寸比例按照标准渐开线齿形设定,齿宽的取值参考常规传动的载荷系数设定,既不会因为齿宽过大导致载荷沿齿向分布不均,
也不会因为齿宽过小造成单齿承载应力超标,在额定载荷下的齿面接触强度、齿根弯曲强度都能覆盖常规工况的使用需求。设计这类参数化齿轮的时候,首先要明确的是安装边界条件:中心孔的直径要匹配常用的标准传动轴尺寸,避免出现非标准轴径带来的轴加工成本上升问题,齿轮的外径尺寸要适配安装腔体内的空间余量,保证齿轮运转时不会和腔体内壁、相邻传动件发生运动干涉,齿侧间隙的取值按照常用的闭式传动公差等级设定,既可以补偿热膨胀带来的尺寸变化,也能留存适量的润滑脂存储空间,减少齿面的干摩擦磨损。从结构细节来看,齿轮的轮毂部分做了等厚凸起设计,相比无轮毂的平板式齿轮,这个结构可以大幅提升齿轮与轴的配合接触长度,降低配合面的比压,
避免长期交变载荷下出现孔的失圆变形,轮齿的齿端做了微小的倒角处理,不仅可以去除加工过程中产生的飞边毛刺,也能在安装啮合时起到导向作用,减少装配过程中齿端的磕碰损伤。在实际选型替换时,这类参数化结构可以快速调整模数、齿数、中心孔直径、齿宽等核心参数,不需要重新从零开始绘制齿形轮廓,只需要修改对应参数就能生成适配不同传动比、不同安装空间的齿轮模型,大幅缩短设计阶段的建模周期,尤其是在做系列化设备的传动系统迭代时,只需要根据传动比要求调整齿数,根据载荷大小调整模数和齿宽,就能快速输出符合要求的零件模型,后续导出工程图时也能自动关联尺寸标注,减少人工标注的出错概率。这类齿轮的加工适配性也很强,常规的滚齿、插齿设备都能完成加工,
不需要特殊的定制刀具,齿面如果有更高的耐磨要求,也可以在建模阶段预留后续热处理的变形余量,不需要额外调整整体结构,对于很多做非标设备设计的工程师来说,这类参数化齿轮模型可以直接调用到装配体中,完成传动链的干涉检查、运动仿真,验证传动比是否符合设计预期,提前排查装配过程中可能出现的空间冲突问题,避免实际加工装配时才发现尺寸不匹配的问题。在传动性能层面,直齿结构的啮合是沿齿宽方向同时进入接触,传动过程中没有轴向力,支撑轴的两端只需要选用普通深沟球轴承就能满足承载要求,不需要搭配角接触轴承或者推力轴承来抵消轴向分力,能有效降低整套传动机构的物料成本,同时直齿轮的装配难度更低,不需要调整轴向的啮合位置,只要保证两轴的平行度符合公差要求,就能实现顺畅的动力传递,对于维护人员来说,后期的拆装修换也更便捷,不需要复杂的调整工序就能完成齿轮的更换作业。
- 上一篇:螺旋锥齿传动件结构设计方案
- 下一篇:差速器齿轮总成与轮胎连接结构
- 全部评论(0)
- 模板大小: 2.1 MB
- 售价:5金币
- 下载次数: 155
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 齿轮
