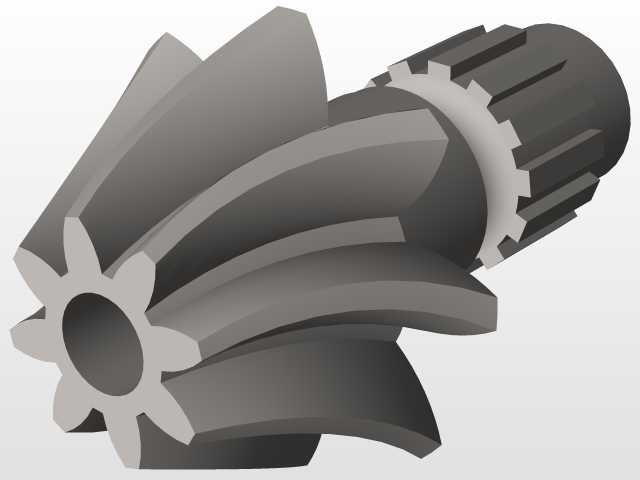

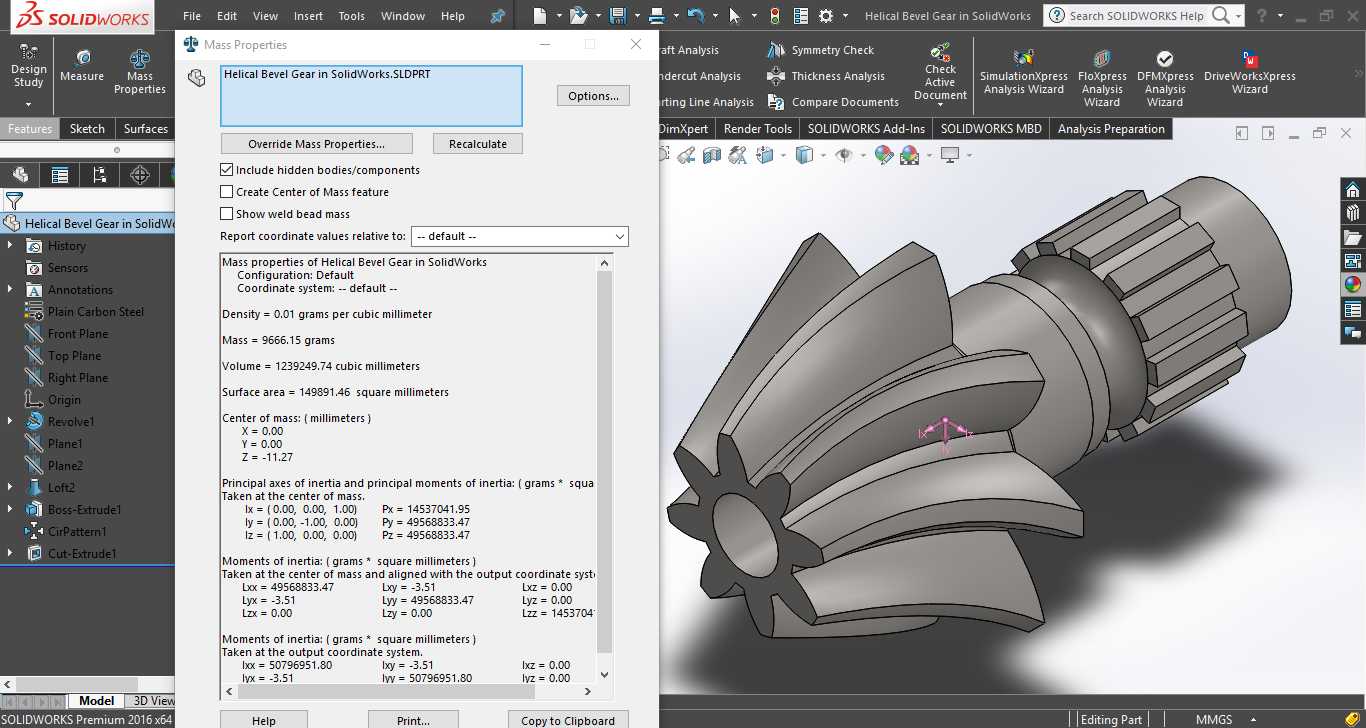

这类带螺旋齿形的锥齿轮,核心应用场景集中在需要相交轴动力传递的传动链路里,常见于差速机构、机床主轴进给箱、小型工程机械的行走传动单元、农用机具的动力换向结构中,区别于直齿锥齿轮,它的啮合过程是渐进式的,齿面接触不会出现整齿突然撞击的情况,运转时的噪音控制、承载能力都比同模数直齿锥齿轮高出不少,适合中高速、有一定冲击载荷的传动工况。从实际使用的角度看,这个零件的功能核心是完成两相交轴之间的旋转动力传输,通常轴交角设计为90度,也可根据设备布局调整为其他角度,齿部的螺旋角设计是整个结构的关键,螺旋角的取值直接影响啮合重合度、轴向力的大小,设计时需要匹配配对齿轮的参数,保证啮合时齿面接触迹线落在齿面中部,避免出现边缘接触导致的早期磨损。

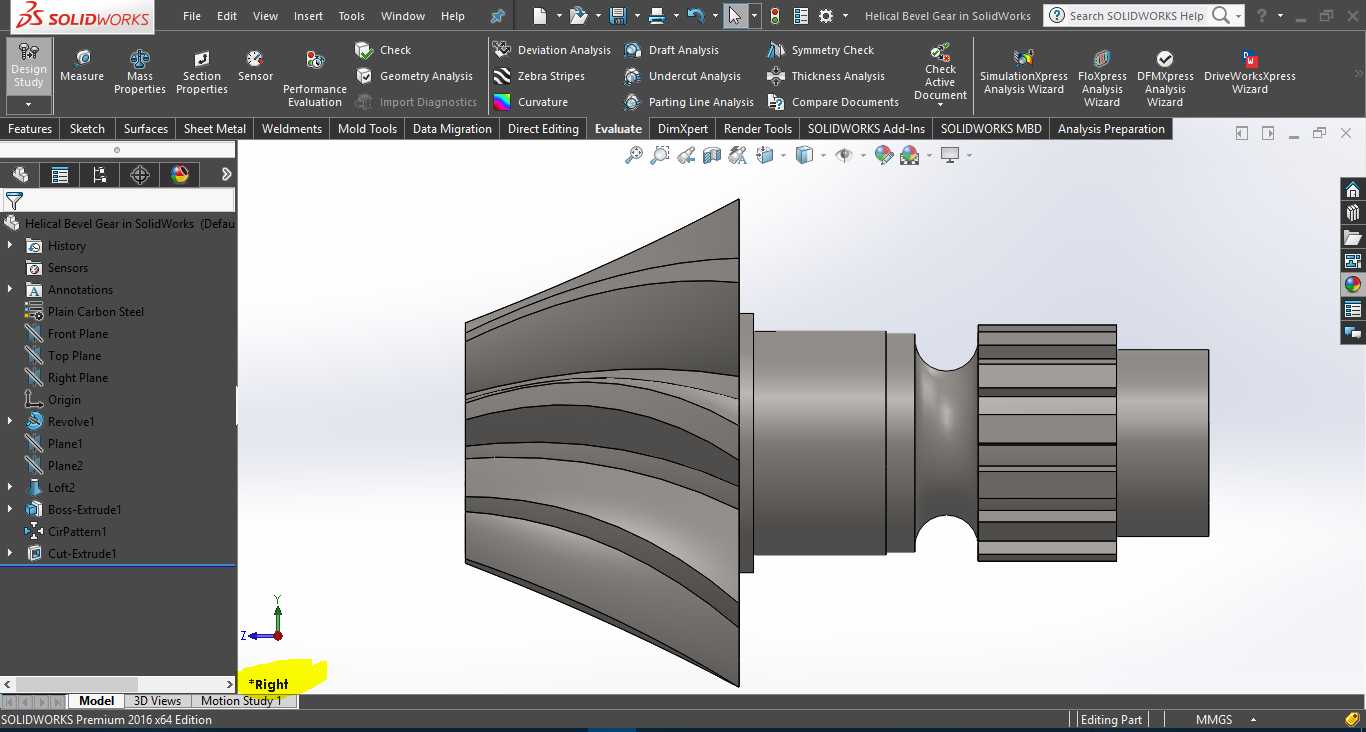

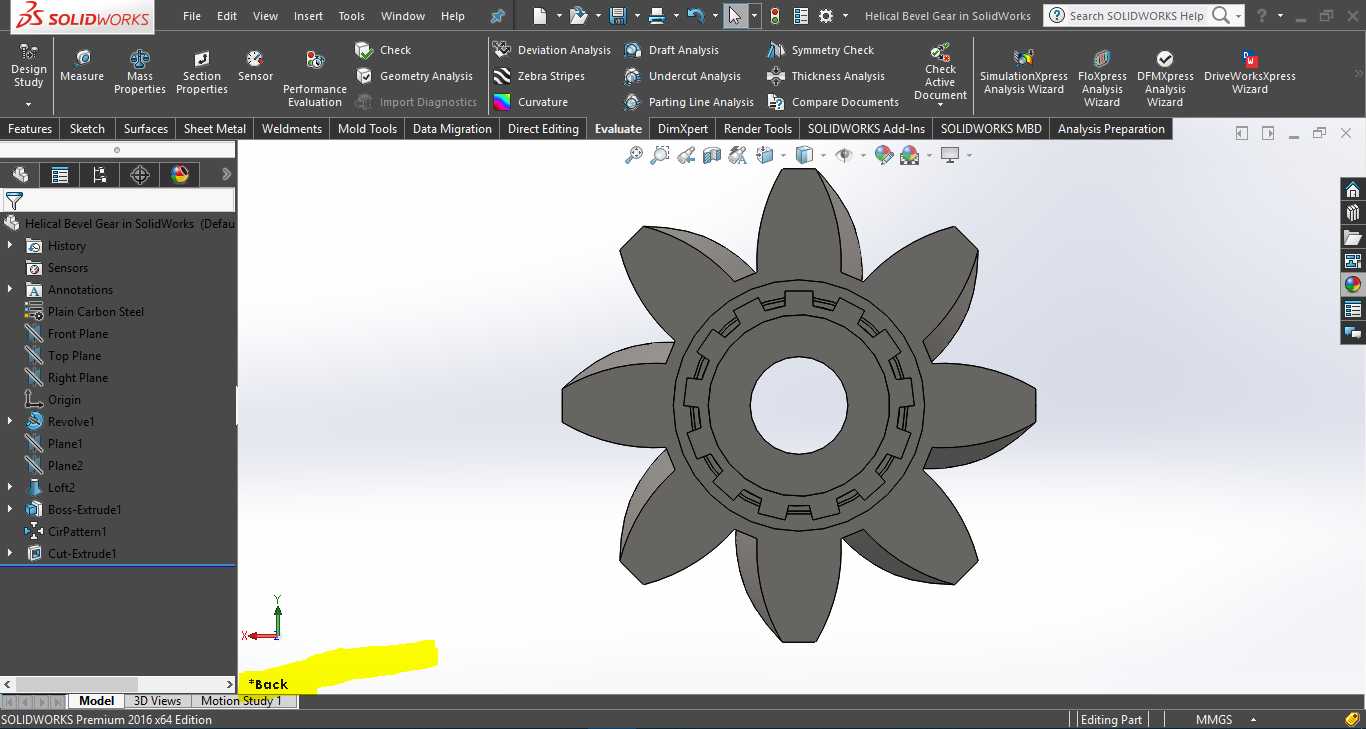

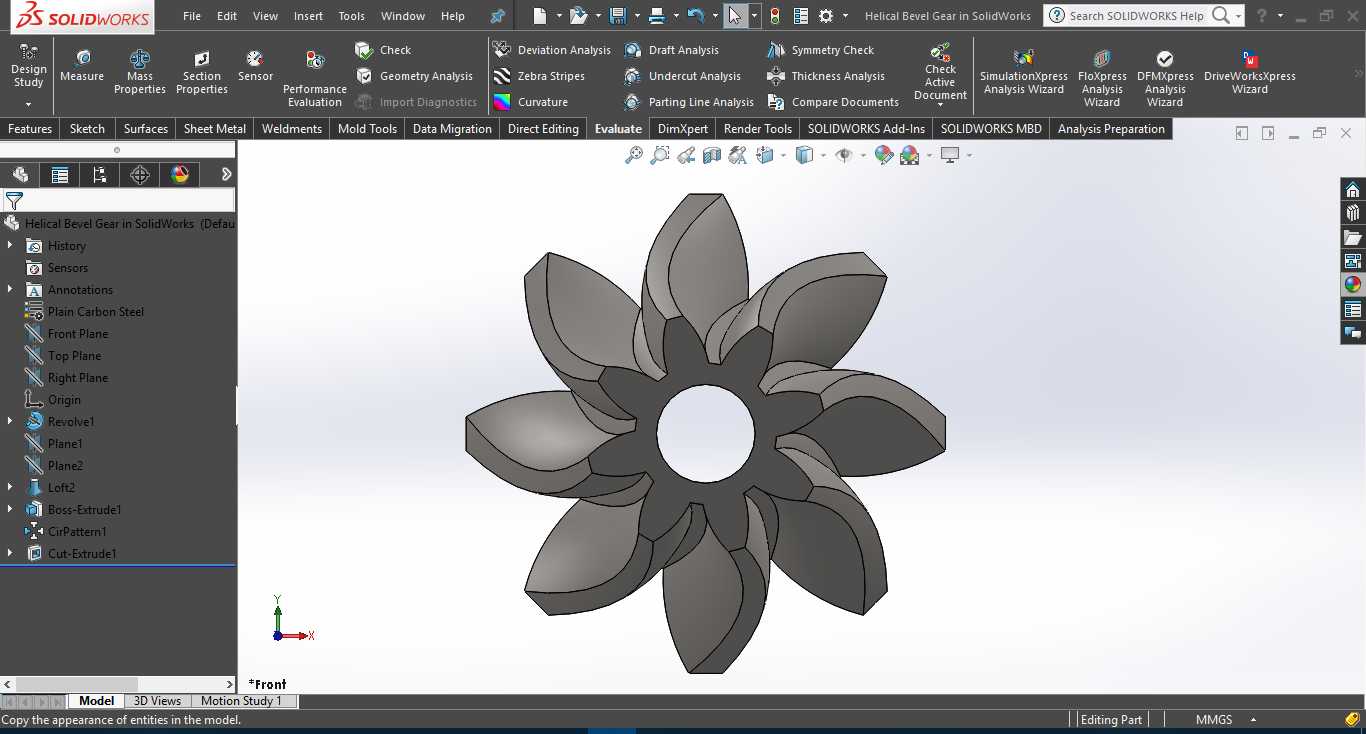

在设计思路上,首先要确定的是安装距尺寸,这个参数直接决定了齿轮在箱体里的装配位置,安装距的公差需要控制在较小范围内,否则会导致啮合间隙过大或过小,间隙过大会造成传动回差,冲击载荷下容易打齿,间隙过小则会出现润滑不良、齿面胶合的问题。齿轮一端的内花键结构,是用来和传动轴实现周向固定的,花键的齿形、定心方式需要匹配对应传动轴的外花键参数,保证扭矩传递的可靠性,相比单键连接,花键结构的对中性更好,承载能力更强,适合这类需要传递较大扭矩的传动零件。齿部的参数设计需要结合传动比要求确定齿数,大端模数根据传递的扭矩、转速计算得出,齿宽系数选取要兼顾结构紧凑性和齿面强度,齿宽过大会导致小端齿形过薄,加工难度提升,同时容易出现载荷集中在小端的情况,齿宽过小则会降低重合度,影响传动平稳性。外形尺寸方面,齿轮的最大外径受安装腔体内径限制,设计时需要预留足够的齿顶间隙,避免运转时齿顶和箱体内壁发生干涉,轴向的定位台阶尺寸需要匹配箱体上的轴承安装位,保证齿轮装配后轴向位置固定,不会在运转时出现窜动。从建模逻辑上,首先要构建齿轮的基体回转特征,确定内花键的内孔直径、花键齿的轮廓,再通过螺旋线引导的扫描切除或者专用齿轮建模逻辑生成螺旋锥齿的齿形,齿面的曲率需要和配对齿轮做啮合校验,保证无干涉的同时接触面积符合设计要求。实际生产中这类齿轮通常采用渗碳淬火处理,齿面硬度达到HRC58-62,芯部保持足够的韧性,既能承受齿面的接触应力,又能抵御冲击载荷带来的断裂风险,
建模时需要预留热处理的变形余量,尤其是齿部的精加工余量,避免热处理变形后齿形精度达不到要求。在装配边界上,这个齿轮的轴向定位通常依靠轴肩和锁紧螺母实现,装配时需要调整垫片厚度来保证正确的啮合间隙,啮合间隙的检测通常采用压铅法,铅丝被挤压后的厚度即为啮合侧隙,侧隙值需要根据工作温度、润滑条件选取,高温工况下需要适当放大侧隙,补偿热膨胀带来的间隙减小。齿面的接触斑点校验是装配时的关键步骤,正确的接触斑点应该位于齿面中部,长度方向不小于齿长的一半,高度方向不小于齿高的40%,如果接触斑点偏在齿的大端或小端,需要调整齿轮的轴向安装位置,直到接触斑点位置符合要求。这类螺旋锥齿轮相比直齿锥齿轮,在相同外形尺寸下能传递更大的功率,运转平稳性更好,
但是加工时需要专用的螺旋锥齿轮铣齿设备,对加工精度要求更高,建模时需要准确还原齿形的螺旋角度、齿向修形量,尤其是齿端的倒角结构,不仅是为了装配时方便导入,也能避免齿端应力集中导致的崩齿问题。内花键的入口处通常会设计引导倒角,方便装配时花键的对中插入,花键的齿根处需要设计圆角过渡,降低应力集中系数,提升花键的疲劳强度。在设备选型匹配时,需要确认齿轮的额定扭矩、最高转速是否满足传动系统的要求,同时要考虑轴承的承载能力,因为螺旋锥齿轮啮合时会产生较大的轴向力,需要选用能承受双向轴向载荷的轴承来支撑轴系,避免轴向力导致轴承过早失效。润滑方式通常采用飞溅润滑或者压力润滑,齿面的润滑油膜形成是保证齿轮寿命的关键,设计时需要保证箱体内的润滑油油位高度能浸没齿轮的下部齿,运转时带起的润滑油能覆盖整个啮合区域,对于高速工况则需要采用喷油润滑,直接将润滑油喷射到啮合齿面,带走啮合产生的热量,降低齿面工作温度。
