滑轮式牵引拖钩机械结构三维设计

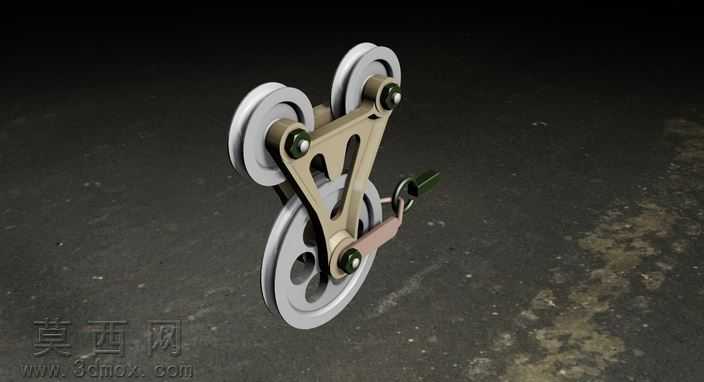

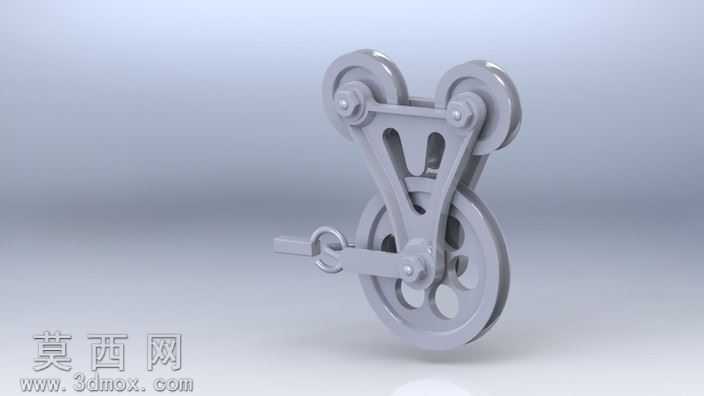

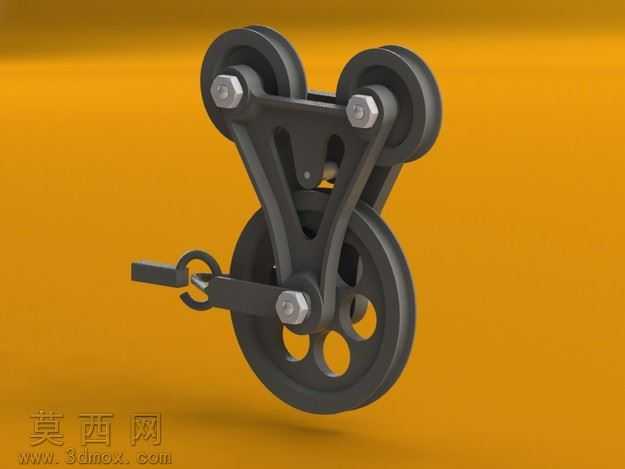

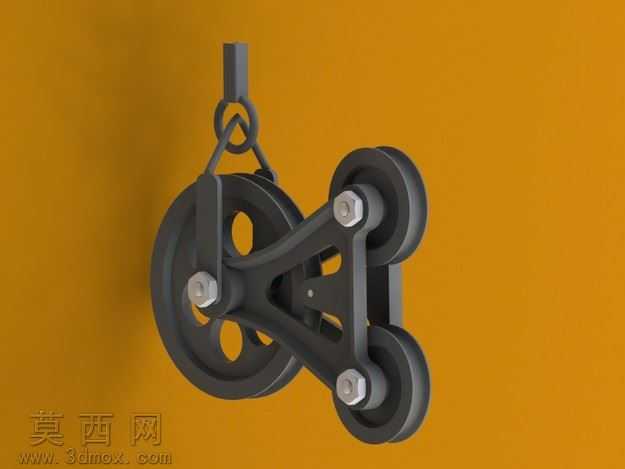

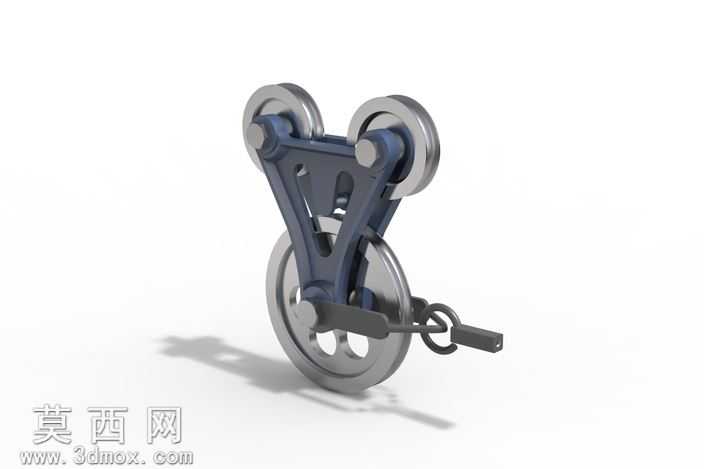

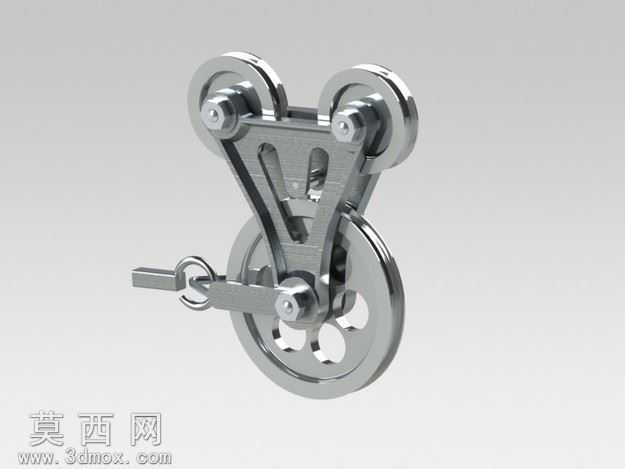

本作品为滑轮式牵引拖钩的三维建模设计成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再通过同轴、重合、平行等标准装配约束完成整体组装，全程保证各部件的尺寸公差符合五金构件的通用设计规范，避免出现装配干涉问题。模型包含上部双导向滑轮组、中部三角支撑连接架、下部主承重滑轮、侧向牵引挂销四个核心结构模块，各模块的连接轴、销孔、轮槽等细节均做了还原处理，滑轮的轮缘弧度、轴孔倒角、支撑板的镂空减重槽都按照实际五金件的加工工艺做了对应设计，没有出现不符合加工逻辑的突兀结构。渲染阶段采用哑光金属材质模拟铸钢五金件的表面质感，调整材质的粗糙度、反射率参数还原铸钢件轻微磨砂的金属光泽，避免出现过于镜面的失真效果；场景采用柔和的渐变灰背景，搭配均匀的漫反射打光，弱化生硬阴影的同时清晰展现拖钩各部分的结构层次，多角度渲染图可完整呈现拖钩的正面结构、侧部连接细节与滑轮的装配关系。设计过程中重点考量拖钩的承重受力逻辑，中部三角支撑结构采用对称式设计，可将牵引过程中的拉力均匀分散到两个上部滑轮与下部主滑轮上，避免局部应力集中；侧向挂销做了防脱限位结构设计，可防止牵引作业过程中挂接的绳索或连接件意外滑脱，各滑轮的轮槽尺寸适配常规牵引绳索的直径范围，保证牵引作业时绳索可顺畅滑动，不会出现卡滞、脱槽的问题。整体模型结构完整，细节还原度高，可用于牵引五金件的结构展示、力学仿真参考以及相关机械装置的配套装配设计使用。
