移动式摩托零件清洗槽三维设计

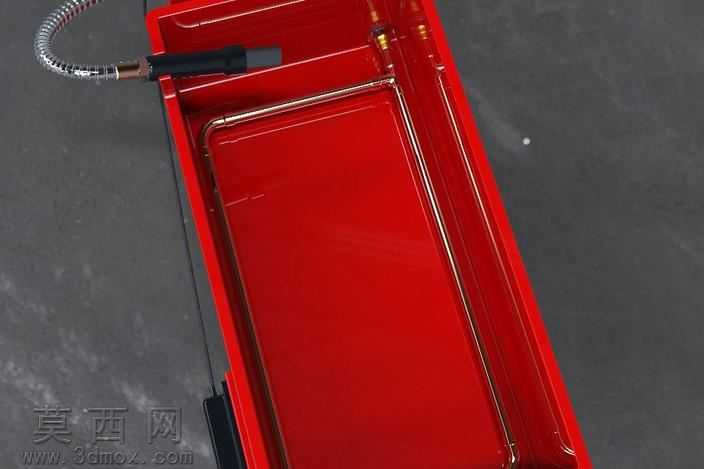

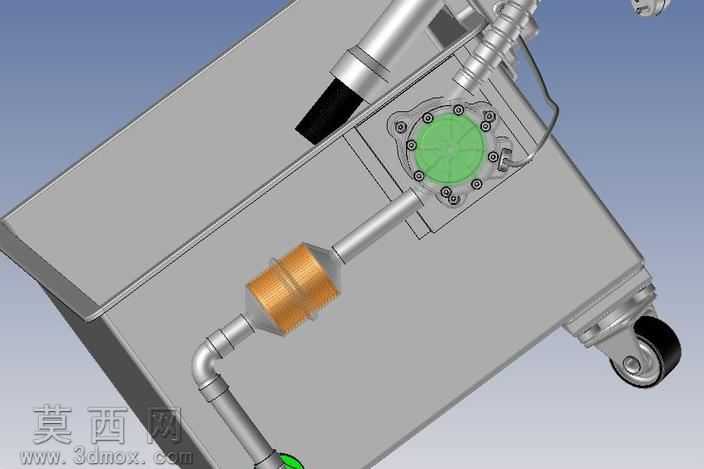

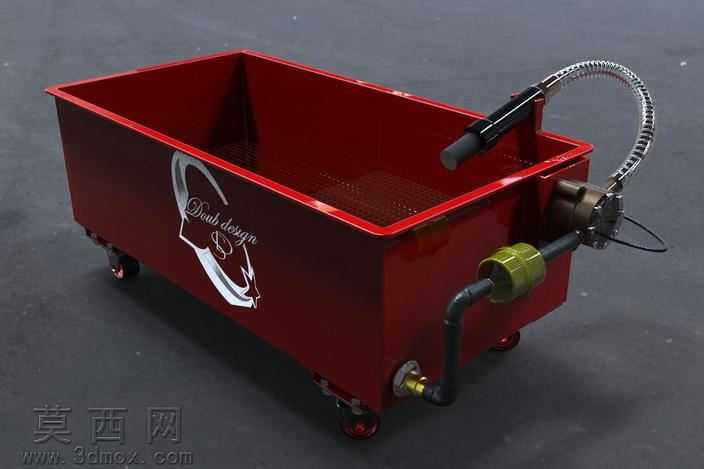

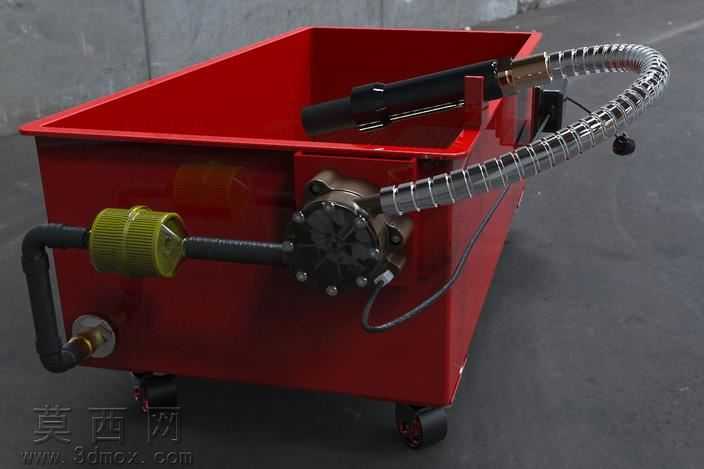

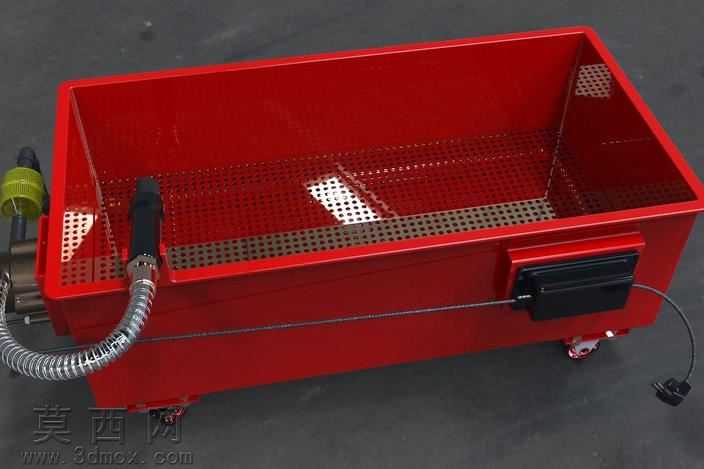

本作品为面向摩托车维修场景设计的移动式零件清洗槽三维模型，建模阶段采用自顶向下的设计思路，首先根据摩托维修作业中零件清洗的操作空间需求、待清洗零件的常规尺寸范围，确定槽体的整体长宽高基准参数，优先保证槽体内部有效盛放容积，同时兼顾设备移动、操作的便利性。建模过程中对槽体主体采用薄壁实体特征构建，槽口边缘做卷边强化结构设计，既提升槽体整体结构刚性，避免长期使用出现边缘变形，也能防止清洗作业时液体沿槽壁外溢；槽体内部增设带细密漏孔的置物搁板，搁板采用抽拉式限位结构设计，可承托待清洗的摩托零部件，让清洗后的杂质、废液透过漏孔沉降到槽底，避免零件反复接触沉渣。槽体底部配置四个带刹车功能的万向脚轮，通过装配约束精准匹配脚轮的安装孔位，保证脚轮转动、刹车结构的活动空间无干涉，实现设备的灵活移动与作业位置的固定。槽体侧面集成清洗管路组件，包含可任意弯曲定型的金属万向冷却管、控制阀门、管路接头与外接接口，建模时对管路的折弯路径做顺滑处理，还原管路连接的密封结构细节，万向管末端的清洗喷头做防滑纹理设计，方便操作人员手持调整喷射角度。外观渲染阶段，槽体主体采用高光亮面红色烤漆材质，还原金属板材喷涂后的光泽质感与表面反光效果，侧面的标识区域采用丝印质感的哑光白材质，还原品牌标识的印刷效果；金属管路部分做发黑处理的哑光金属质感，阀门、接头部分采用黄铜金属材质，区分不同零部件的材质差异；脚轮部分采用黑色硬质橡胶与金属支架的组合材质，还原脚轮的真实触感。整体结构设计充分考虑维修场景的实用需求，槽体底部设置排污阀接口，方便定期排放更换清洗废液，侧面管路布局紧凑不占用操作空间，万向喷头可覆盖槽内全部作业区域，带轮设计让设备可在维修车间内灵活转运，适配不同工位的零件清洗需求，建模过程中对所有装配部件做干涉检查，保证各活动部件的运动行程合理，连接结构符合实际工装的装配逻辑，整体模型细节完整，可直接用于维修工装的方案展示、结构验证与生产参考。
