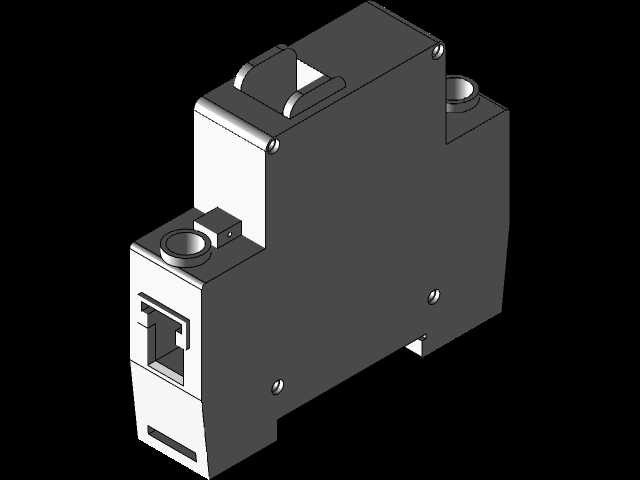

单极小型断路器结构三维数模

　　在低压配电终端的场景里，这类单极保护器件几乎是民用入户、工业机柜二次回路、设备内置配电支路里最常见的元件，日常做三维布线或者柜内布局的时候，经常需要精准的外形数模来核对安装间隙，避免后期装配出现干涉。从实际使用场景来看，它主要承担单路相线的通断控制，同时在回路出现短路大电流、负载长期过载的工况下快速脱扣切断电源，防止线路过热起火、后端用电设备烧毁，是终端配电里最基础的保护单元。

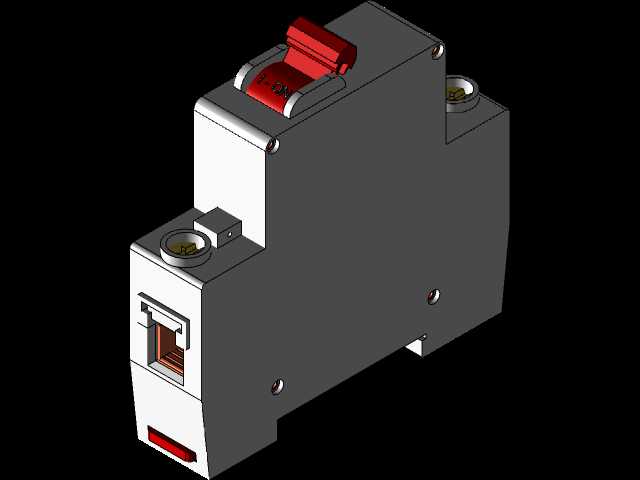

　　从功能特性上看，这个结构采用反力托回路搭配索布雷加尔脱扣结构，短路工况下电磁脱扣机构会在毫秒级触发，推动操作机构跳开，快速分断故障电流；过载工况下双金属片受热形变，缓慢推动脱扣连杆动作，实现反时限过载保护，匹配不同线径线缆的载流特性，避免小线径带大负载出现过热隐患。操作手柄带有明确的分合位置标识，合闸时手柄向上抬至限位，分闸或脱扣时手柄向下回落，运维人员可以直观判断回路通断状态，下端的状态指示窗也能辅助确认触头实际位置，避免假分闸带来的触电风险。进出线端采用压线式接线端子，适配常规的多股铜芯线与单股硬线，端子处的防脱结构可以避免螺丝压线时导线滑出，接线完成后端子挡板可以遮盖带电部位，降低运维时的误触风险。

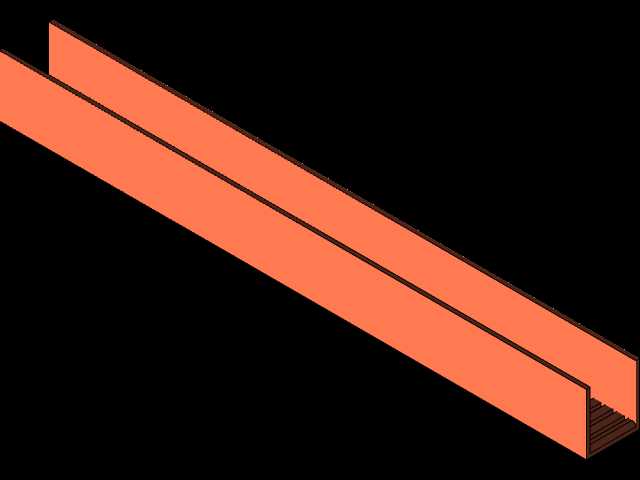

　　做这个结构的三维建模时，首先要明确安装基准，这类器件统一采用DIN35mm标准导轨安装，背部的导轨卡扣结构要预留足够的弹性变形量，保证安装时可以顺利卡入导轨，拆卸时卡扣的扳动行程也要符合实际操作的空间需求，不能和相邻安装的其他器件产生干涉。外形尺寸上，单极结构的宽度严格遵循18mm的模数化标准，这个尺寸是低压终端电器的统一模数，多极拼装时每极宽度一致，可以直接并排安装在导轨上，不需要额外预留间隙；高度方向要匹配常规配电箱的内深，保证箱门关闭时不会碰到手柄，深度方向的进出线端子位置要和柜内的走线槽位置对齐，方便导线弯折接入。

　　建模过程中，内部的脱扣机构运动间隙是重点，电磁线圈的安装位置、衔铁的动作行程、锁扣的啮合深度都要符合实际动作逻辑，不能出现结构干涉导致脱扣卡滞，触头分断时的开距也要满足低压电器的绝缘要求，保证分断后动静触头之间的绝缘间隙足够，不会出现拉弧击穿。外壳的卡扣结构要还原实际的装配关系，上下盖的定位柱、卡扣配合量要控制在合理范围，既保证装配后外壳不会松动，也不会因为过盈量太大导致装配时外壳开裂。表面的细节比如手柄的防滑纹理、端子螺丝的沉头位置、外壳的散热槽结构都要如实还原，这些细节在做整机布线仿真、外观渲染的时候会直接影响最终的真实度，尤其是做配电盘的数字化样机时，精准的模型可以直接用来做碰撞检查、布线长度统计，减少后期现场安装的整改工作量。

　　在设备选型配套的时候，这类断路器的安装边界需要特别注意，导轨安装面的平面度要控制在合理范围，避免导轨变形导致断路器卡扣受力不均，安装后出现松动；相邻器件之间如果是大电流回路，要核对降容系数，必要时预留半模数的间隙辅助散热；接线时导线的弯折半径不能太小，避免长期应力拉扯导致端子松动。三维建模时把这些安装边界的尺寸都标注清楚，结构工程师在做柜内布局的时候就可以直接调用，不用反复核对样本参数，大幅提升设计效率。
