工业面板安装式电脉冲计数装置结构设计

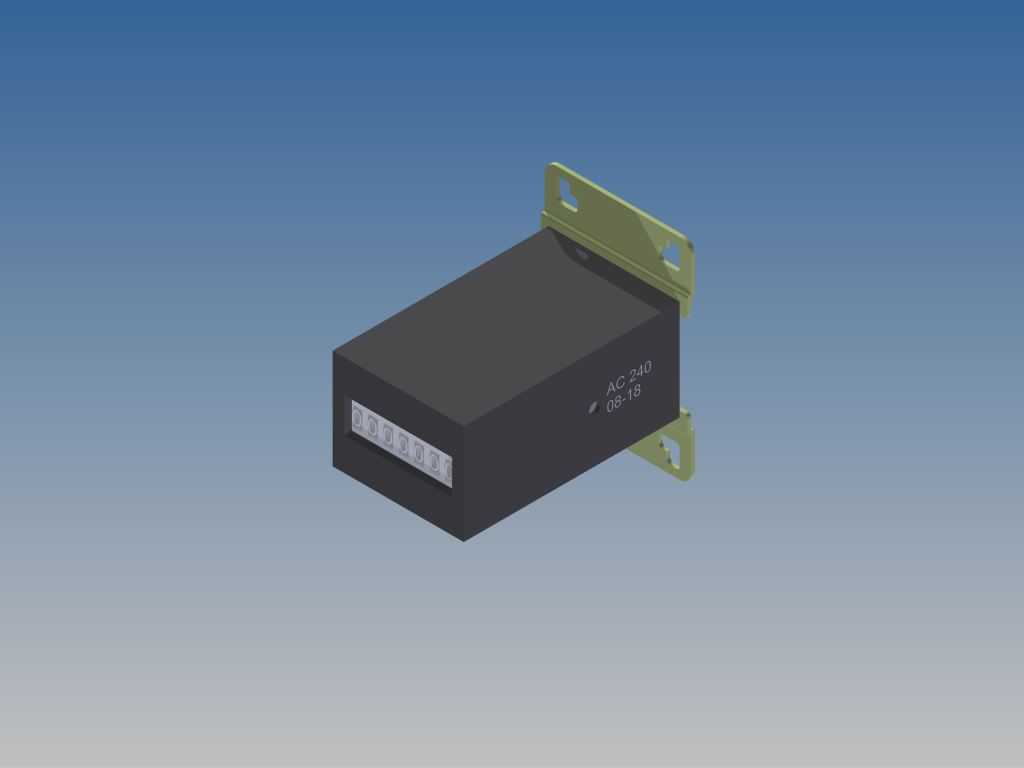

　　在工业自动化生产线、电气控制柜、机电设备运行状态监测等场景中，脉冲计数类元件是统计设备动作频次、生产节拍、运行时长的核心基础部件，这款电计数装置的结构设计完全围绕工业现场的安装适配、长期运行可靠性展开，没有多余的装饰性结构，所有外形特征都服务于实际使用需求。从安装边界来看，该装置采用侧装式金属支架固定结构，两侧伸出的安装耳片上预留了标准圆形安装孔，适配控制柜面板、设备侧壁的常规螺丝固定间距，安装时不需要额外定制转接件，直接通过M3或M4规格的紧固件即可完成固定，安装耳片与主体壳体之间做了折弯加强处理，长期受设备振动影响也不会出现支架变形、固定松动的问题。主体壳体采用方正的长方体结构，整体轮廓规整，没有突出的异形结构，

　　在面板排布时可以和相邻的按钮、指示灯、显示仪表紧密贴合，最大化利用柜内安装空间，壳体的边角做了微小的倒角处理，既避免安装时锐边划伤操作人员，也不会因为倒角过大浪费排布空间。装置正面预留了数字显示窗口，窗口位置正对内部计数轮组的显示区域，数字码采用高对比度的配色设计，现场操作人员站在常规操作距离外就可以清晰读取累计数值，不需要凑近辨识。壳体侧面印刷的参数标识区域做了微凹处理，避免长期擦拭、积灰磨损标识内容，标识内容直接标注装置的额定工作参数，现场接线时可以直接核对，不需要额外查找产品手册。从功能实现的结构设计来看，该装置的内部腔体预留了足够的空间容纳电磁计数驱动机构、数字轮组、接线端子组件，壳体壁厚均匀，

　　既可以为内部元件提供足够的防护，避免车间内的粉尘、切削液飞溅侵入内部造成计数失效，也不会因为壁厚过大造成整体重量超标，增加安装面板的承重负担。接线端的位置设置在装置背部，接线完成后导线可以直接顺着柜内走线槽排布，不会在面板正面露出导线，保持操作面板的整洁性，接线端的固定结构采用压线式设计，适配多股铜芯软线与单股硬线的接入，接线后拉扯导线不会出现松脱问题，适配工业现场复杂的布线工况。在设计思路上，这款计数装置完全摒弃了消费类电子的花哨设计，所有结构特征都经过实际工况验证：安装支架的厚度经过核算，可以承受设备运行时的持续振动，不会出现共振断裂；壳体的材质选用具备一定阻燃性能的工程塑料，满足电气控制柜内的防火要求；

　　显示窗口采用透明耐磨材质，长期擦拭不会出现磨花模糊的问题，保证数值读取的清晰度。在实际应用中，这类电计数装置可以接入设备的动作脉冲信号，每收到一次脉冲信号就驱动内部数字轮递进一个数值，不需要额外的供电转换模块，直接适配工业现场常见的控制电压等级，接入回路即可工作，不需要复杂的参数设置，现场运维人员不需要经过专门培训就可以完成更换与调试。装置的整体尺寸经过优化，宽度、高度、深度都适配常规的电气元件安装开孔尺寸，替换同类型老旧计数装置时不需要重新扩孔或者调整安装位置，直接替换即可完成设备维护，大幅降低现场运维的工作量。从结构建模的角度来看，该装置的所有特征都采用参数化设计，安装孔的间距、壳体的外形尺寸、显示窗口的位置都可以根据不同的安装需求快速调整，支架的折弯角度、安装耳片的长度也可以适配不同厚度的面板安装场景，模型的装配关系完全还原实际产品的装配逻辑，内部的计数轮组、驱动机构、壳体、安装支架都为独立的零部件文件，可以直接用于虚拟装配验证、安装干涉检查，也可以作为电气控制柜三维布线、面板排布设计时的标准元件库模型使用，帮助设计人员在设计阶段就完成元件布局的合理性验证，避免实际安装时出现元件干涉、空间不足的问题。
