嵌入式安装红色发光状态指示部件

　　在工业控制机柜、生产线操作工位、电力配电盘、自动化设备操作面板这类场景里，操作人员需要第一时间获取设备的运行、故障、待机、通电这类核心状态，这类嵌入式安装的发光指示部件，是整套人机交互链路里最基础也最不可或缺的元件，不需要复杂的显示内容，仅通过醒目的光信号就能传递明确的状态信息，哪怕是车间内有一定环境光干扰、操作人员距离面板1-3米的常规操作距离，也能快速识别信号，不会因为信号识别滞后导致操作失误或者故障排查延迟。

　　从实际使用的功能逻辑来看，这类指示部件的核心作用是把设备内部的电信号转化为直观的可见光信号，红色发光的版本通常对应故障报警、电源接通、急停触发这类需要重点关注的状态，和绿色、黄色的指示部件形成明确的色彩区分，符合工业现场的信号标识规范，避免不同状态的信号混淆。部件的头部采用半透明的红色透光罩，光线经过罩体的漫反射之后不会形成刺眼的直射光斑，同时又能保证足够的发光亮度，哪怕是在光线较强的白天车间环境里，也能清晰分辨发光状态，不会出现强光下信号看不清的问题。

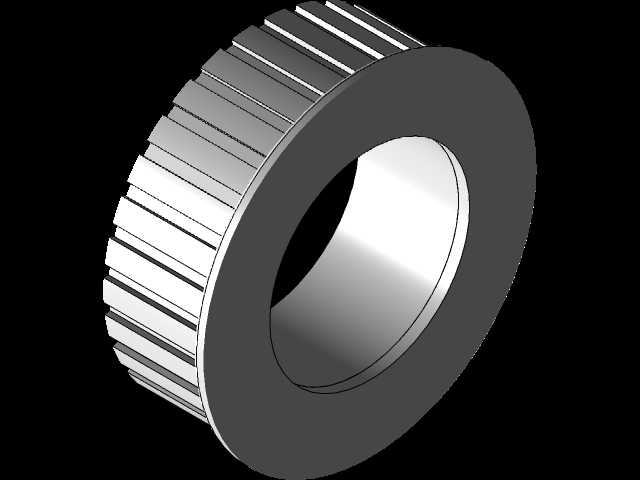

　　做这个部件的三维结构设计时，首先要考虑的是面板安装的适配性，这类指示部件普遍采用面板开孔嵌入式的安装方式，所以带滚花的锁紧螺母结构是设计的重点，安装时只需要在面板上开出对应直径的圆孔，把部件主体从面板正面插入开孔，从面板背面拧上这个带防滑滚花的锁紧螺母，就能把整个部件牢牢固定在面板上，不需要额外的螺丝固定或者焊接结构，安装和后期更换都非常方便，滚花的设计是为了徒手拧动螺母的时候有足够的摩擦力，不需要借助扳手这类工具就能完成锁紧，哪怕是后期维护更换的时候，也能快速拆装，减少设备停机的时间。

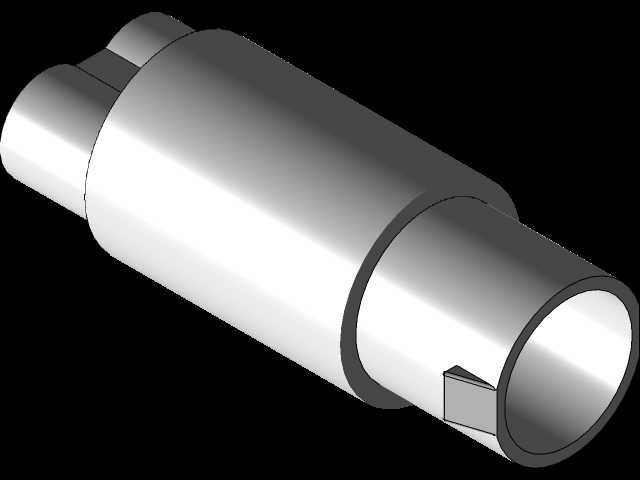

　　部件的主体金属部分采用圆柱形的结构设计，一方面是适配圆形的面板开孔，加工的时候无论是金属壳体的车削加工，还是面板上的开孔加工，圆形结构的加工难度都远低于异形结构，加工精度更容易保证，安装后的配合间隙也能控制得更小，避免面板开孔和部件之间出现缝隙导致灰尘、切削液溅入柜体内部。金属壳体的长度设计要匹配常规工业机柜面板的厚度范围，既不会因为壳体太短导致螺母无法锁紧，也不会因为壳体太长占用柜体内部过多的布线空间，尾部的接线端采用圆柱形的插针结构，适配常规的冷压接线端子，接线的时候只需要把对应信号的导线压好端子插在尾部即可，接线牢固不会出现松脱，同时也能兼容不同线径的控制信号线。

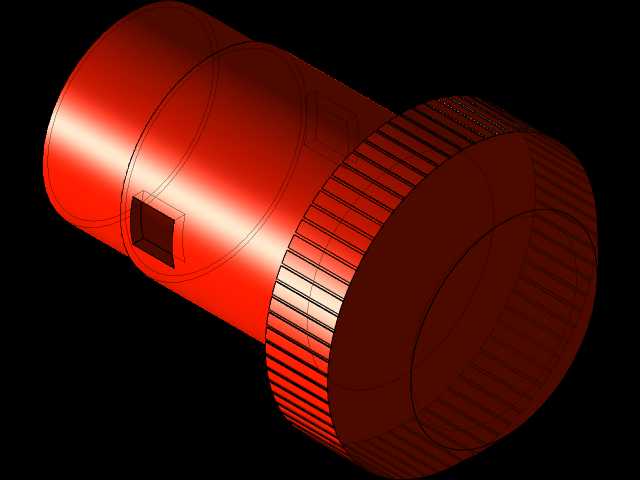

　　头部的透光罩和金属主体之间做了台阶式的限位结构，安装之后透光罩的边缘会紧贴面板表面，不会出现向内凹陷或者向外突出过多的问题，既保证了面板整体的美观度，也能避免日常操作的时候磕碰导致透光罩破损。中间的红色密封胶圈设计，一方面是填充部件和面板开孔之间的间隙，起到一定的防尘防溅作用，符合工业现场的使用环境要求，另一方面也能在拧紧螺母的时候起到缓冲作用，避免金属螺母直接压在面板背面划伤面板涂层，同时还能提供一定的预紧力，防止设备运行过程中的振动导致螺母松动，出现指示部件移位甚至脱落的问题。

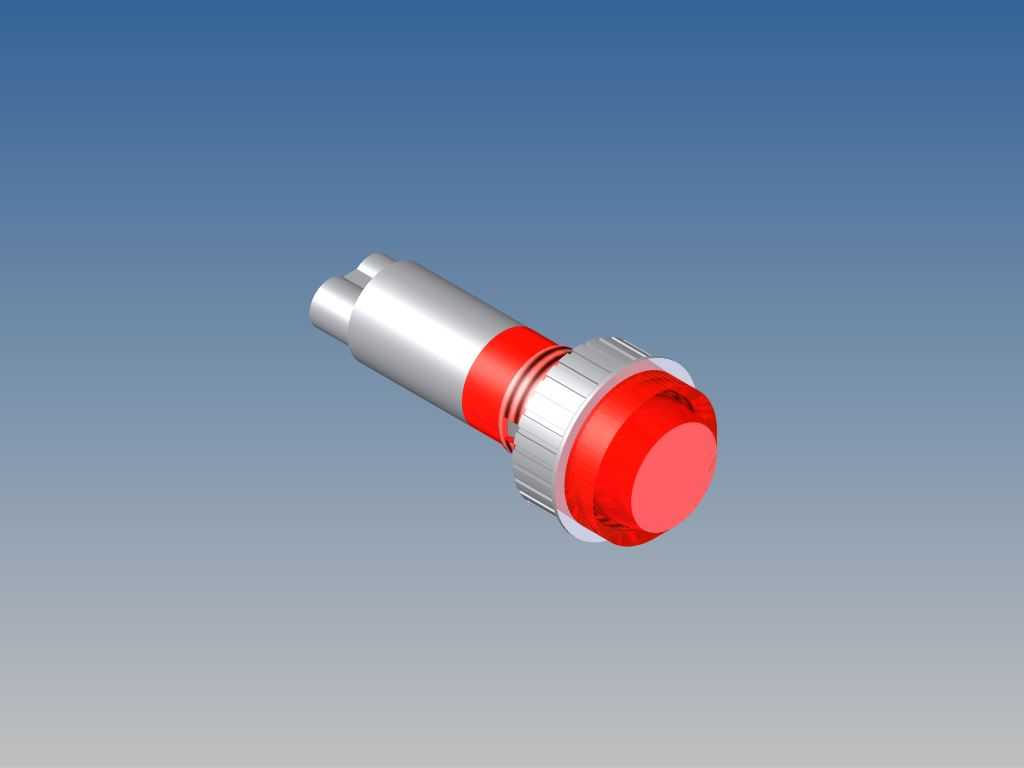

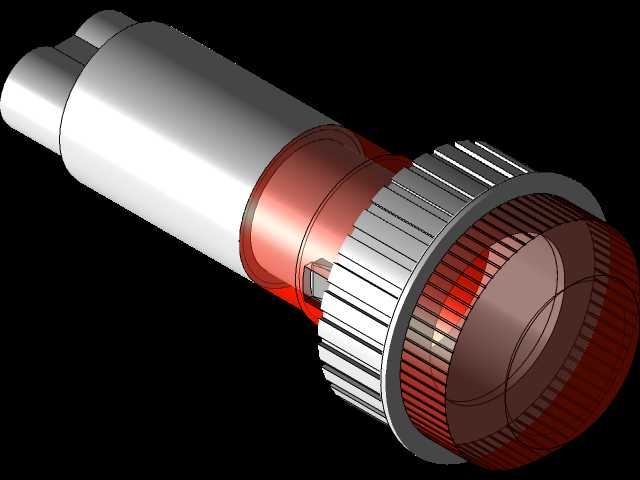

　　从建模的细节处理来看，金属壳体部分的表面做了哑光金属质感的处理，还原实际零件的车削加工表面质感，不会出现过于夸张的反光效果，和真实的工业零件外观保持一致；红色透光罩部分做了半透明的材质设置，能够模拟光线透过罩体的漫反射效果，滚花螺母的齿形细节也做了还原，不是光滑的圆柱面，能够体现出零件的防滑结构特征；尾部的接线端尺寸也按照常规接插件的尺寸做了匹配，在做整套设备的装配建模时，可以直接把这个指示部件装配到面板的对应开孔位置，检查和周边按钮、开关、显示屏的间距是否符合操作规范，避免出现安装后部件之间干涉、操作的时候误碰相邻元件的问题。

　　在实际的设备选型搭配时，这类指示部件可以和同系列的按钮、旋钮、选择开关搭配使用，统一的安装开孔尺寸能够让面板的开孔加工工序更简单，不需要更换不同规格的开孔钻头，整个面板的元件布局也会更整齐美观。不同的发光颜色对应不同的信号类型，红色对应故障、停止、报警类信号，绿色对应运行、正常、通电类信号，黄色对应待机、预警类信号，在做三维布局设计的时候，可以提前把不同颜色的指示部件排布到对应的功能区域，模拟实际的操作面板效果，提前验证布局的合理性，减少后期实物加工的时候出现布局不合理需要重新开孔修改的问题。
