外螺纹式电缆末端固定密封接头结构

　　在各类工业电气柜、户外机电设备、自动化生产线的布线环节中，线缆穿出壳体位置的固定与密封一直是结构设计中容易被忽略却直接影响设备防护等级的细节点。这类密封接头的核心作用，是在电缆穿出设备壁板的位置，同时实现线缆的径向固定、壳体开孔处的IP防护密封，避免设备运行过程中线缆受外力拉扯出现接线端子松脱，同时阻挡外界粉尘、水汽、切削液等介质从开孔位置进入设备腔体内部，造成内部电气元件短路、锈蚀等故障。

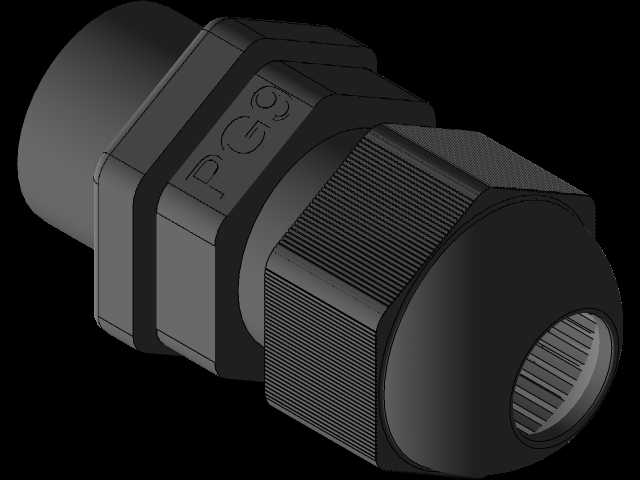

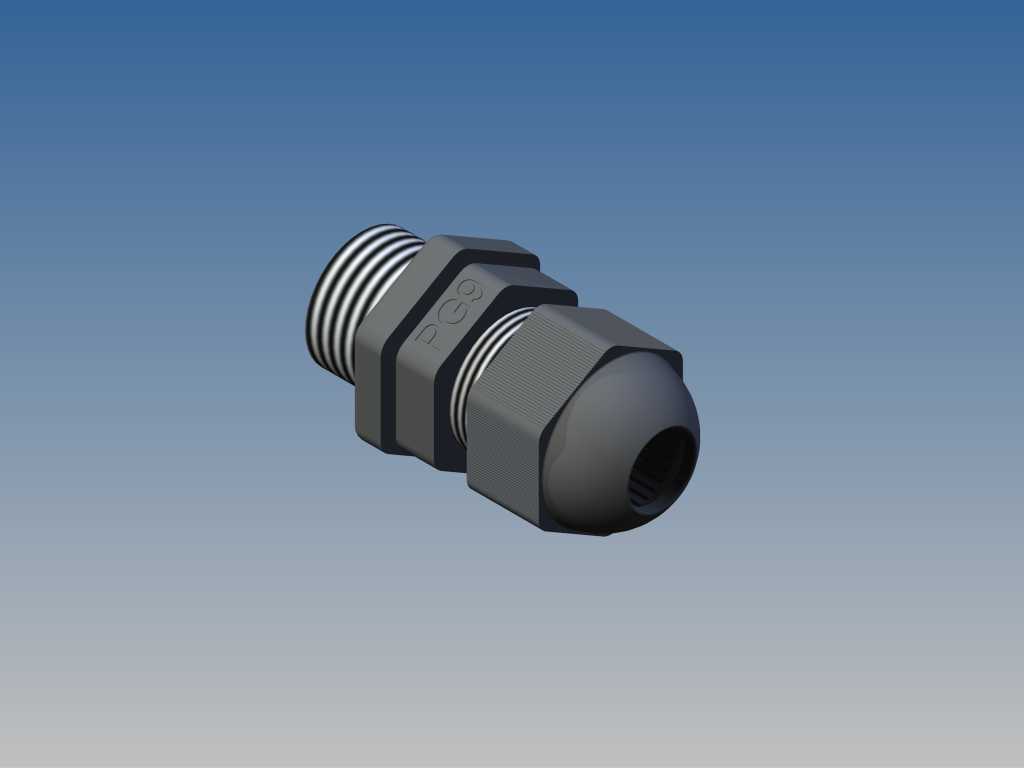

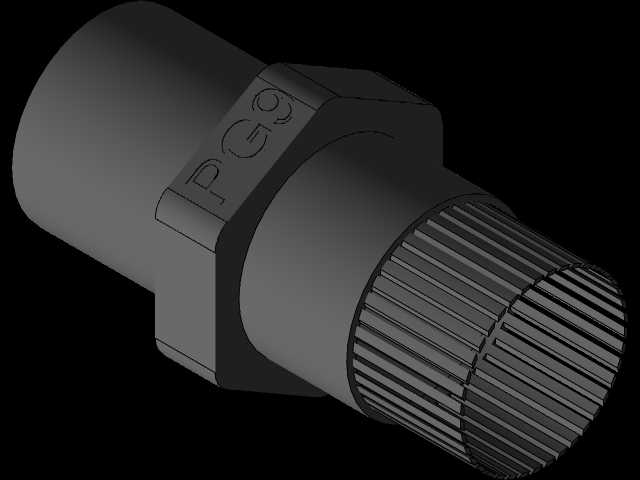

　　从结构设计逻辑来看，这款密封接头采用了三段式的经典结构布局：靠近安装端的外螺纹段，用于穿过设备壁板的预制开孔，配合六角锁紧螺母从壁板内侧完成接头本体的固定，螺纹段的标准牙型适配常规电气安装的公制细牙螺纹规格，安装时可在螺纹与壁板接触面加装平垫片或密封胶圈，进一步提升接合面的密封性能。中间段的六角结构是安装时的受力位，方便使用扳手对接头进行拧紧操作，避免安装过程中接头本体跟转导致的密封失效，六角的对边尺寸按照常规紧固件的标准规格设计，适配普通开口扳手、套筒工具的操作空间，不需要定制专用安装工具，适配现场施工的常规工具配置。

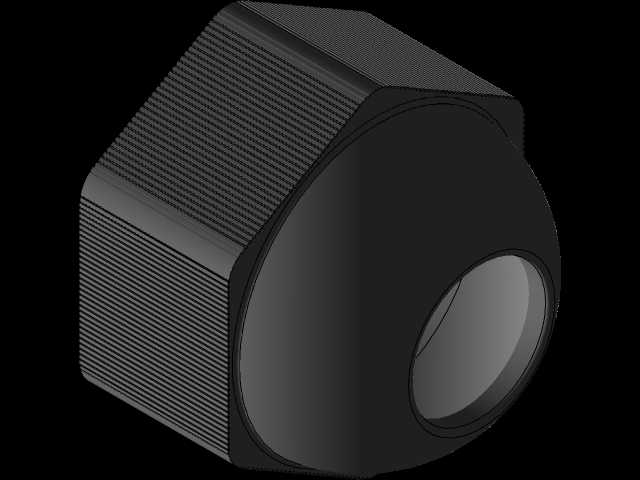

　　尾端的锥面锁紧结构是实现线缆抱紧密封的核心部分，内部预装的弹性密封环在锁紧螺母旋紧的过程中，会受锥面的径向挤压力产生均匀形变，紧密包裹在穿过接头的电缆外护套表面，既可以沿电缆径向提供足够的抱紧力，抵消外部线缆的拉扯作用力，保证线缆在受到规定范围内的轴向拉力时不会出现位移，同时密封环与电缆外护套、接头内壁之间形成紧密的贴合面，阻断外界介质沿线缆外护套间隙进入设备内部的路径。密封环的内孔尺寸通常适配一定线径范围的电缆，选型时只需要根据所穿电缆的外径匹配对应规格的接头，即可保证抱紧力与密封效果的平衡，不会出现过紧压伤电缆外护套、或是过紧导致线缆穿装困难的问题。

　　从安装边界来看，这类接头的外螺纹长度设计覆盖了常规1.5mm到3mm厚度的电气柜壁板、设备壳体安装需求，当壁板厚度超出常规范围时，可通过调整内侧锁紧螺母的旋合长度适配，不需要额外定制接头长度。接头整体的径向最大尺寸为尾端锁紧螺母的外圆直径，设计排布开孔位置时，只需要预留出扳手操作的空间余量，即可满足多根线缆并排布置的安装需求，不会出现相邻接头干涉的问题。在实际设备布线应用中，这类接头可适配橡胶护套电缆、塑料护套电缆等多种常见外护套材质的线缆，密封环的弹性材质具备耐老化、耐常见工业油污的特性，可在-20℃到80℃的常规工业环境温度范围内长期使用，不会出现材质硬化开裂导致的密封失效问题。

　　不同于需要灌胶密封的线缆固定方式，这种机械式密封接头的安装过程不需要等待胶体固化，穿线后拧紧锁紧螺母即可达到设计的防护等级，后期设备维护需要更换线缆时，只需要旋松锁紧螺母即可抽出旧线缆，重新穿入新线缆后再次拧紧即可恢复密封性能，维护操作便捷，不会在设备壁板残留胶体痕迹，也不会损伤开孔位置的涂层。在户外设备、机床电气柜、自动化生产线的传感器布线、电机接线盒出线位置等场景中，这类密封接头都是布线环节的标准选用件，其结构可靠性经过了长期工业场景的验证，能够满足IP65及以上等级的防护要求，有效提升设备在复杂工况下的运行稳定性。
