液压机配套安全防护操作面板结构

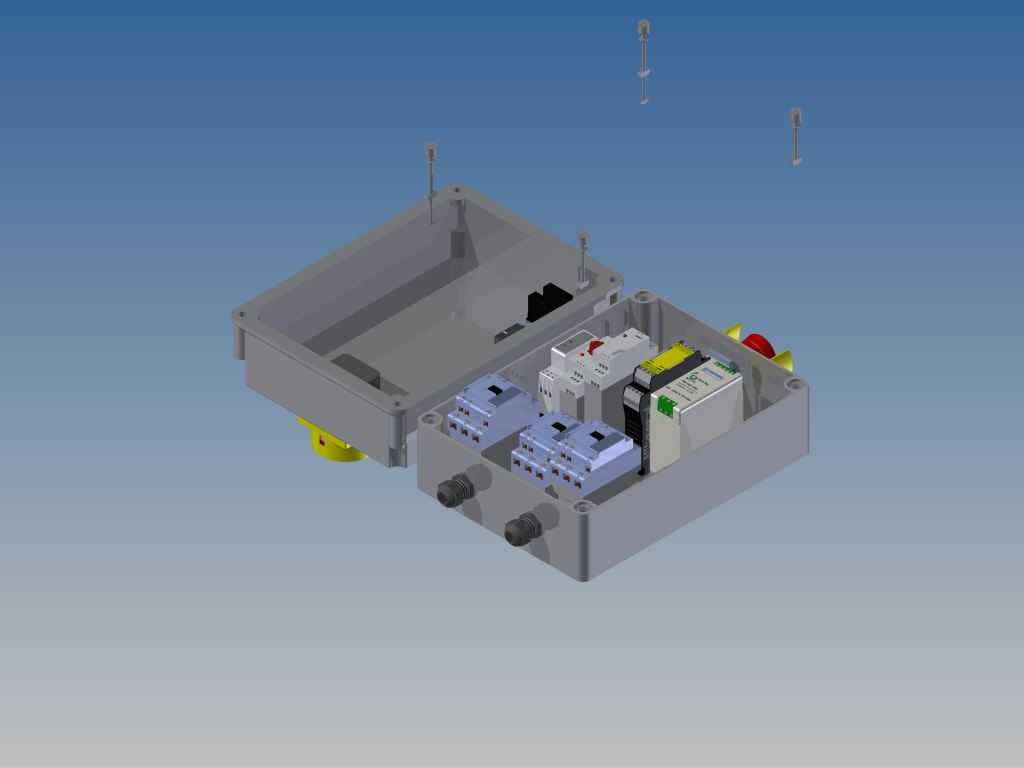

　　在液压加工类生产场景中，安全防护类组件的设计优先级始终排在功能实现之前，这款适配液压机及合规要求设备的安全面板，正是围绕设备操作端的风险防控需求完成的结构设计。从实际产线的使用场景来看，这类面板通常安装在液压机主机的操作侧立面，位置刚好对应操作人员站立作业时的手部舒适操作区间，既不会因为位置过高导致抬手操作疲劳，也不会因为位置过低被工件转运、工装调整的动作剐蹭。面板主体采用封闭式金属壳体结构，壳体边缘做了折弯压边处理，既可以提升整体结构强度，避免车间内工件磕碰导致壳体变形，也能消除锐边对操作人员的划伤风险，壳体的安装孔位预留了足够的调节余量，适配不同厚度的设备护板安装需求，不需要在主机结构上额外做复杂的二次加工。

　　面板正面的操作元件布局完全遵循安全操作的逻辑排布：最高位置设置带防护锁的急停按钮，按钮外围有凸起的防护裙边，避免意外坠落物、误触碰触发急停或者需要急停时被异物卡滞无法按下；急停下方依次排布状态指示灯、功能操作按钮，不同功能的按钮采用差异化的颜色标识，操作人员不需要近距离辨识标识就能通过颜色快速判断按钮功能，降低误操作概率。面板的上下两端预留了线缆穿装的防水接头安装位，强电控制回路与信号反馈回路的走线可以分孔布设，避免强弱电信号干扰，同时接头位置的密封结构可以适配车间内的切削液飞溅、粉尘环境，减少线缆接头因为积尘、沾污导致的接触不良问题。从设计思路上，这款面板没有采用一体化密封的不可拆结构，壳体的侧盖采用快拆式螺钉固定，

　　日常维护时不需要将整个面板从设备上拆下，只需要打开侧盖就能完成内部元件的检修、更换，内部的元件安装导轨预留了扩展位，后续如果需要增加安全联锁、信号反馈的元件，不需要重新加工壳体就能完成加装。面板的安装边界充分考虑了液压机的操作空间需求，整体外伸尺寸控制在合理范围，不会占用操作人员的工件摆放空间，面板与设备主体的连接位置做了接地端子预留，确保金属壳体始终可靠接地，避免电气故障时的壳体带电风险。在实际功能实现上，这款面板作为设备安全回路的核心操作端，直接关联设备的安全联锁回路，只有面板上的安全确认按钮处于触发状态，设备的液压加压动作才能启动，一旦急停被触发，安全回路会直接切断液压系统的动力输出，同时触发设备的制动机构动作，

　　避免滑块下坠引发安全事故。面板的操作按钮全部采用带自锁结构的工业级元件，触点容量匹配液压机控制回路的电流需求，不需要额外加装中间继电器就能直接驱动回路，减少了柜内的元件排布空间占用。壳体表面采用喷塑处理，耐油污、耐划伤，适合车间内的多油污、多摩擦的使用环境，长期使用也不会出现表面涂层脱落、锈蚀的问题。从结构建模的角度来看，这款面板的所有安装孔位、元件避让尺寸都严格按照工业元件的实际安装尺寸绘制，按钮的安装孔径、指示灯的嵌入深度、急停按钮的防护裙边尺寸都和实物参数完全匹配，建模时壳体的折弯半径、板材厚度都按照常规钣金加工的工艺参数设置，导出的工程图可以直接用于钣金下料、折弯加工，不需要二次调整工艺参数。内部的走线槽预留位置、导轨安装位的尺寸也符合电气装配的常规工艺要求，装配时不会出现元件干涉、走线空间不足的问题。
