新能源高压回路隔离用继电器结构

　　在新能源车辆高压配电系统的设计过程中，不同高压回路之间的电气隔离一直是结构设计与电气安全设计的核心要点，这款适配Hyper9与HPEV平台的隔离继电器，正是针对这类高压回路的隔离、通断控制需求开发的专用电气元件。从实际装车场景来看，这类继电器主要布置在高压配电盒内部，承担动力电池回路与高压负载回路之间的物理隔离与通断控制功能，在车辆下电、故障触发时能够快速切断高压回路，避免不同高压域之间出现异常串电，保障整车高压电气安全。

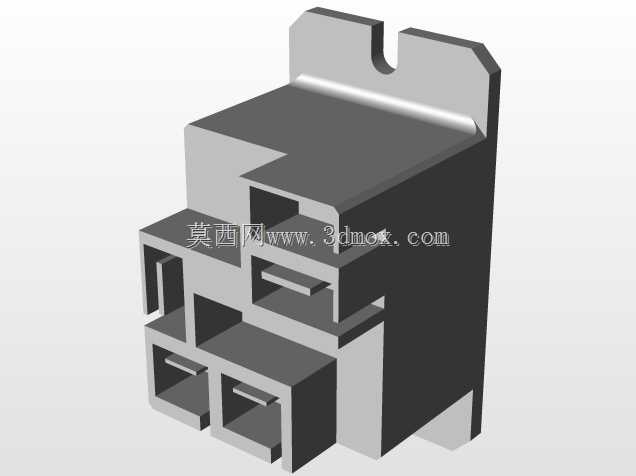

　　从结构设计思路来看，这款继电器采用了模块化的堆叠式壳体结构，主体壳体采用耐高压、耐高温的工程塑料注塑成型，壳体上的多组插槽结构分别对应高压主触点、低压控制触点的安装位，不同层级的槽位将高压回路与低压控制回路在物理空间上做了分隔，既满足了电气间隙与爬电距离的安规要求，也能在装配时通过槽位导向实现触点组件的快速定位，减少装配过程中的对位误差。壳体顶部的带缺口安装挂耳是专门针对高压配电盒内的安装空间设计的，挂耳上的缺口可以直接卡入配电盒内预设的定位凸台，不需要额外的安装支架就能实现预固定，后续只需要在对应位置打入一颗固定螺丝就能完成继电器的安装固定，能够有效节省高压配电盒内部的宝贵安装空间。

　　从实际功能特性来看，这款继电器的触点结构采用了带灭弧结构的大电流触点设计，能够承受高压回路接通、分断瞬间产生的电弧冲击，避免触点烧蚀延长元件使用寿命；壳体外部的多组接口分别对应高压输入、高压输出以及低压控制信号的接线，接口的防呆结构能够避免装配过程中出现接线错位的问题，不同接口之间的凸起隔筋也进一步提升了不同回路之间的绝缘性能，防止高压回路对低压控制信号产生电磁干扰。在安装边界的设计上，这款继电器的整体外形采用方正的块状设计，没有向外突出的多余结构，所有接线接口都布置在壳体的同一侧，能够适配高压配电盒内贴壁安装的布局要求，安装完成后继电器与周边元件的最小安全间隙可以控制在3毫米以内，在满足绝缘安全要求的前提下最大化压缩高压配电盒的整体体积。

　　在三维建模的细节处理上，这款模型完整还原了继电器壳体上的所有安装定位结构、接口槽位以及壳体表面的加强筋结构，壳体上的每一处卡槽、挂耳缺口的尺寸都严格按照实际元件的安装尺寸还原，能够直接导入高压配电盒的装配模型中做干涉检查，不需要额外对模型做结构修正。对于从事新能源高压系统设计、高压配电盒结构开发的工程师来说，这款模型可以直接用于配电盒内部的布局仿真、安装点位验证，也可以作为高压回路元件选型阶段的占位模型，提前评估元件安装需要预留的空间、接线需要预留的操作距离，避免后期样机试制阶段出现元件干涉、接线空间不足的问题。不同于通用型继电器的结构，这款专门针对Hyper9和HPEV平台做了接口尺寸的适配，对应的安装孔位、接口间距都和平台的原有设计完全匹配，不需要对原有配电盒的结构做修改就能直接替换原有元件，能够大幅缩短适配开发的周期。在结构强度的设计上，壳体表面的加强筋沿着壳体的受力方向布置，既能够提升壳体的抗冲击性能，避免车辆行驶过程中的振动导致壳体开裂，也不会额外增加壳体的壁厚，有效控制元件自身的重量，符合新能源车辆轻量化的设计要求。
