400kW发电机组配套焊接承载机架结构设计

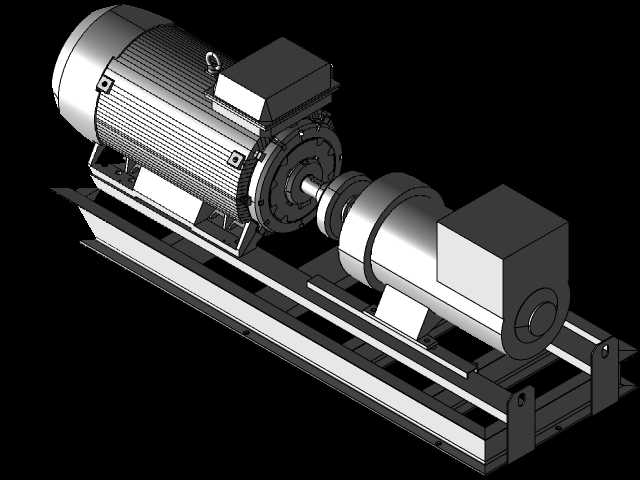

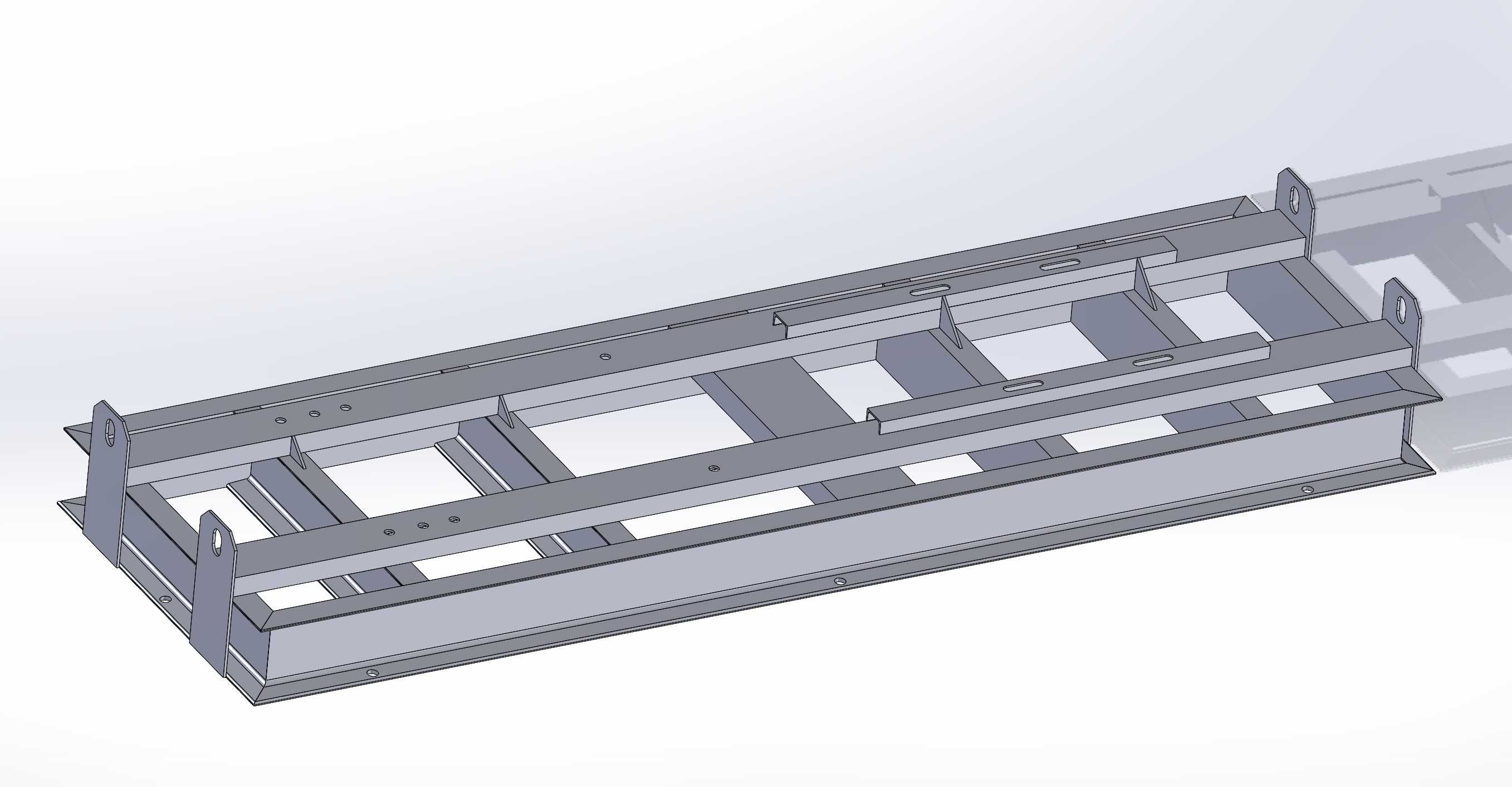

　　在商用备用电源、工业临时供电、分布式能源站点的现场部署场景中，发电机组的安装承载结构直接决定了整套设备运行的稳定性、抗振性能与长期服役可靠性，这款针对400kW功率等级发电机组设计的焊接式机架，正是围绕中大功率内燃发电机组的实际安装需求完成的结构方案。不同于小功率机组采用的冲压折弯薄壳底座，该机架采用全型材焊接的框架式结构，整体为长条形开放式布局，主体承载梁选用矩形空心型钢作为主纵梁，沿机组动力输出轴向通长布置，承担发动机、发电机本体的全部静载荷与运行时的交变动载荷，纵梁之间按动力总成的安装点位分布设置多道横向连接梁，横向梁与纵梁之间采用满焊连接，焊脚尺寸根据承载点位的载荷大小做差异化设计，在发动机悬置安装位、发电机地脚固定位的焊接区域额外设置三角加强筋，避免长期受振动载荷出现焊缝疲劳开裂的问题。

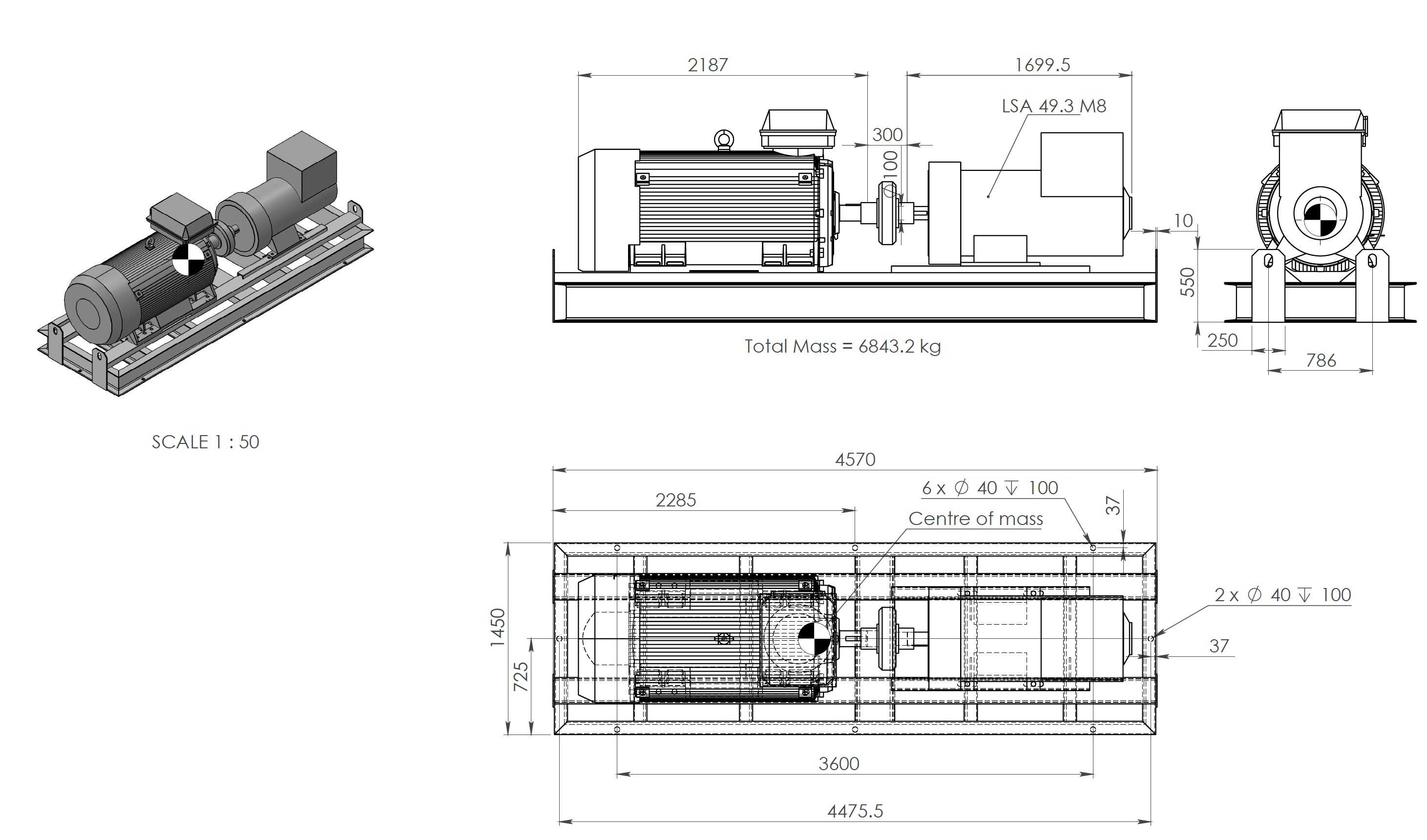

　　从安装边界来看，该机架的整体长度适配M3BP450系列发动机搭配LSA49.3至656kW系列发电机的总装尺寸，宽度方向预留了机组两侧检修操作的安全间隙，同时兼顾标准集装箱运输、撬装式电站集成的尺寸要求，机架底部的安装支脚沿纵梁两端及中部载荷集中位置均匀分布，支脚面上预制的安装孔位可适配橡胶减振器、刚性地脚螺栓两种安装方式，既可以直接固定在混凝土设备基础上作为固定电站的承载底座，也可以搭配撬装边梁集成到移动电站、车载电站的承载平台上。机架的上层安装面根据发动机、发电机的地脚安装坐标提前预制了定位孔与焊接螺母，孔位公差控制在±0.5mm范围内，能够保证动力总成吊装就位后无需二次扩孔即可完成固定，减少现场安装的配作工作量。

　　结构设计过程中充分考虑了焊接工艺的可行性，所有梁体的拼接位置均预留了足够的焊接操作空间，避免出现无法施焊的死角，框架的内侧预留了燃油管路、控制线缆、冷却系统管路的走管空间，横向连接梁之间的镂空区域既可以作为机组日常运维时的观察通道，也能有效降低机架整体自重，减少钢材用量的同时保证结构刚度。针对发电机组运行时产生的低频振动特性，机架的整体固有频率经过结构校核，避开了发动机怠速、额定转速下的激振频率区间，避免运行过程中出现结构共振，降低振动向安装基础的传递效率。机架两端设置的起吊吊耳采用厚钢板折弯焊接成型，吊耳的焊接位置与主纵梁直接连通，能够承受整套动力总成带机架整体起吊的载荷，满足车间转运、现场吊装的作业需求。

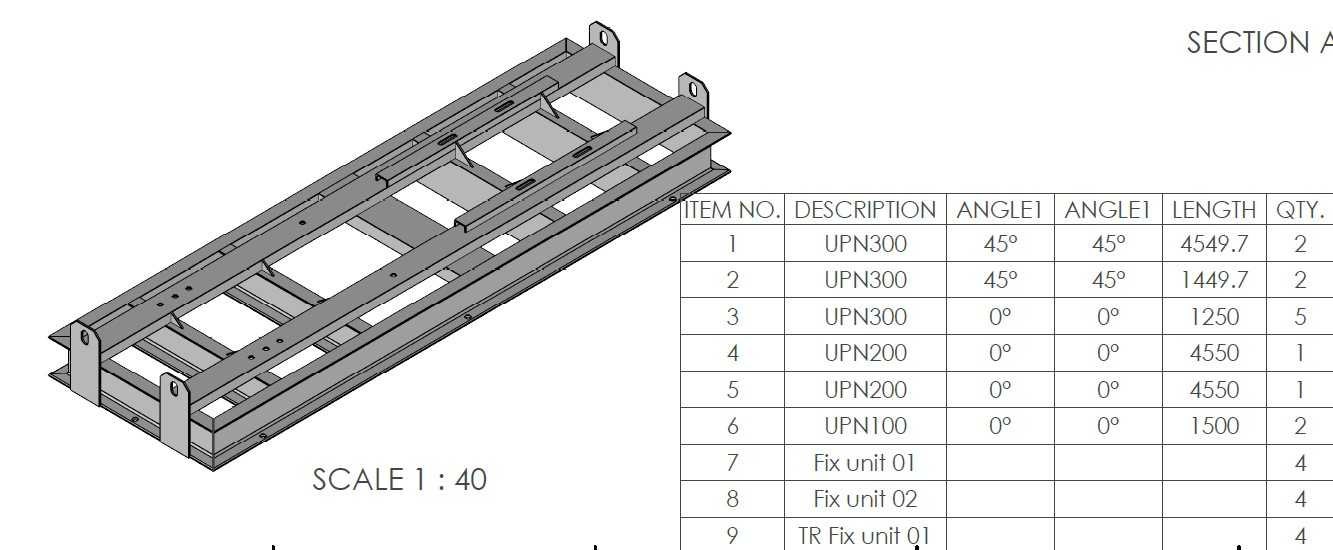

　　不同于铸造底座的厚重与高成本，该焊接机架采用标准化型材下料、焊接成型的工艺路线，生产周期短，制造成本更低，同时可以根据不同功率段的机组尺寸灵活调整梁体长度与安装点位，具备较好的系列化拓展能力。框架的表面处理预留了喷砂、喷漆的工艺余量，能够适应户外露天部署、机房内安装等不同使用场景的防腐蚀要求，在多尘、潮湿的野外作业环境下也能保证足够的结构服役寿命。从实际使用的角度来看，这种开放式焊接机架相比封闭式底座，更便于运维人员检查发动机油底壳、发电机接线端、管路接头的渗漏情况，日常维护时无需拆卸额外的覆盖件即可完成常规检查操作，大幅降低后期运维的工作量。
