多孔薄板冲孔加工工装结构设计

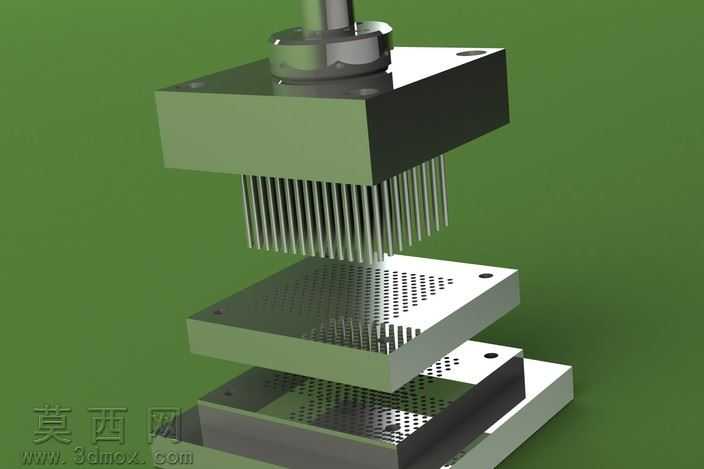

本作品为针对薄型板材进行密集多孔冲孔加工的工装结构三维设计，采用SolidWorks完成全参数化建模，建模过程中对各板件的定位孔、冲针安装位、导向结构均做了精确的尺寸约束，保证各组件装配后无干涉错位问题。渲染阶段采用哑光金属材质模拟工装主体的钢材质感，对冲头部分做了镀铬亮面材质处理，还原实际加工中冲头的高硬度金属表面特性，底座及承料板采用略带磨砂质感的金属材质区分不同功能部件，背景选用低饱和度墨绿色突出工装主体的结构层次，渲染光影采用侧上方柔光，清晰呈现各层板件的堆叠关系与冲针阵列的排布细节。结构设计上采用分层堆叠式架构，最上层为冲头安装固定板，密集阵列排布的圆柱形冲针采用过盈配合固定于安装板的对应孔位中，保证冲针垂直度与安装强度；中间层为卸料板与导向板，开设与冲针对应的导向孔，冲针下行冲孔时可沿导向孔精准进给，避免冲针受力偏折，同时冲孔完成后卸料板可将卡滞在冲针上的板材废料剥离；最下层为凹模固定板与承料底座，凹模上开设与冲针精准对位的漏料孔，冲孔产生的废料可沿漏料孔下落排出，各层板件之间通过四角的导柱导套结构实现精准导向，保证上下模合模时的对位精度，避免冲针与凹模发生碰撞损坏。设计思路围绕密集小孔冲孔的加工痛点展开，针对薄板材冲孔易变形、冲针易断、对位不准的问题，通过增加多层导向结构提升冲针进给稳定性，合理设置各板件的厚度与材质硬度匹配，冲针阵列采用等间距排布保证冲孔加工后板材的孔位一致性，整体结构拆装便捷，可根据不同冲孔需求更换对应规格的冲针与凹模板，适配不同孔径、不同孔距的薄板冲孔加工需求，建模时对所有配合面做了公差预留，符合实际机械加工的装配精度要求，可直接用于工装加工的图纸输出与工艺参考。
