双格方形面条成型黄铜模具结构

　　在面食加工生产环节，方形截面通心粉的成型精度一直是小批量特色面食生产的管控难点，这套双腔成型模具结构，正是针对2x2毫米截面、220毫米长度的方形面条定制开发的核心工装部件，直接适配挤压式面食生产设备的出料端安装位。从实际生产场景来看，这类特色方形意面的生产区别于常规圆形截面面条，常规圆形面的出料模孔多为等径圆孔，出料过程中面团受力均匀，成型后截面圆度容易控制，但方形截面的模孔在出料时，四个边角位置的面团流速和中心区域存在流速差，很容易出现边角填充不实、截面棱边圆角过大、面条直线度不足的问题，这套结构在设计时就针对性做了流道优化，模腔进料端做了渐变式的导流过渡，从挤压机的大口径出料口逐步收窄到成型模孔的尺寸，

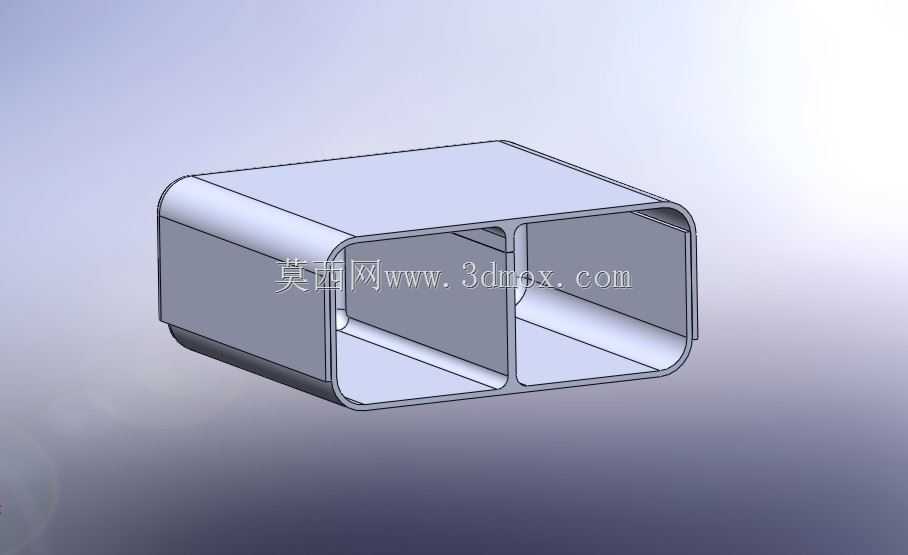

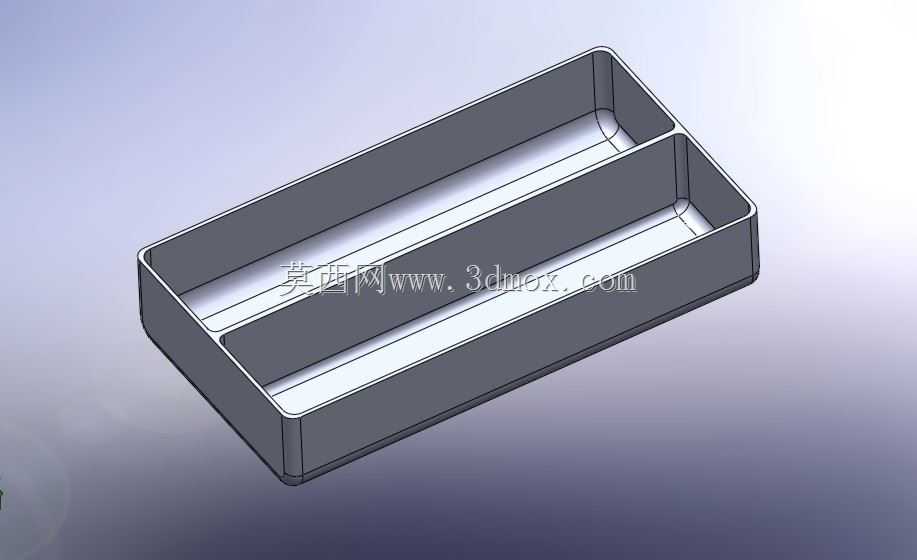

　　避免面团在模腔内出现滞留、剪切过热的问题，保证面团在整个模腔截面上的出料速度一致。整个模具采用双腔并排的结构设计，单次出料即可同时产出两根成型面条，相比单腔模具生产效率提升一倍，模腔的外壁厚度经过受力核算，能够承受面食挤压过程中面团持续施加的径向压力，长期生产不会出现模腔变形、内壁磨损不均的问题，模腔的内壁粗糙度要求达到镜面级别，减少面团和模壁的粘附阻力，避免面条表面出现毛糙、拉裂的缺陷，保证成型后的面条表面光滑，棱边清晰规整。从安装边界来看，模具的外轮廓尺寸完全匹配现有挤压机的模头安装槽，不需要对现有设备做额外改造，直接通过原有压块结构即可完成固定，安装定位的止口尺寸公差控制在0.02毫米以内，保证模腔和设备出料通道的同轴度，

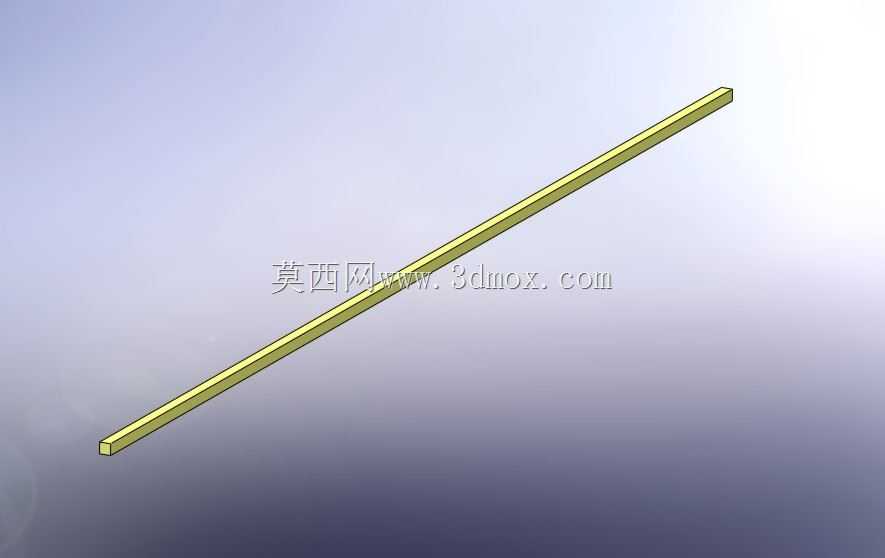

　　避免出现漏料、面团偏流的问题。在生产流程中，这套模具是方形面条量产的核心工装，面团经过挤压机的螺杆推送、揉压均质后，进入模具的导流腔，顺着渐变的流道被推入成型模孔，经过模孔的定型后挤出成为截面2x2毫米的方形面条，后续经过定长切断，就能得到长度220毫米的成品方形面，模具的材质选用黄铜，一方面是因为黄铜的耐磨性能优异，长期接触面团中的硬质麦粉颗粒也不会出现过快磨损，另一方面黄铜的材质致密性好，抛光后容易达到高镜面要求，同时不会和面食原料发生反应，符合食品接触部件的材质要求。在前期测试阶段，这套结构经过多轮流道仿真和实际打样调整，最初的设计方案中模孔进料端的过渡角过小，导致四个边角位置的面团流速比中心慢12%左右，挤出的面条边角塌软，

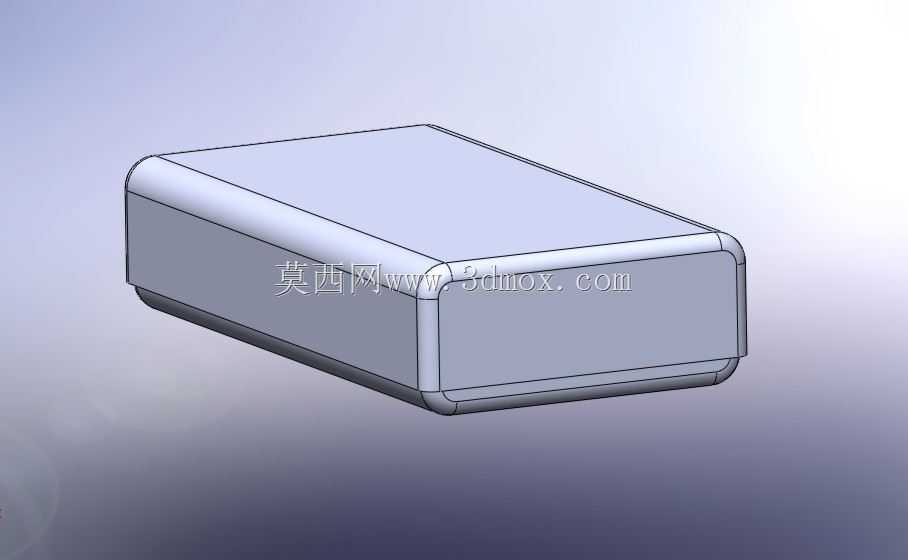

　　棱边不清晰，后续将过渡段的长度加长，同时在模孔进料端做了微小的倒角补偿，让边角位置的流道阻力略低于中心区域，最终实现整个截面出料速度差控制在2%以内，挤出的面条截面方正，棱边清晰，直线度满足后续挂杆晾晒、包装的要求。模具的外框结构做了圆角过渡处理，没有尖锐的边角，方便生产过程中的操作人员拆装、清洗，模腔之间的分隔筋厚度经过强度校核，既保证足够的结构强度，不会在长期挤压压力下出现变形、断裂，又尽可能压缩两个模腔之间的间距，让整体模具结构更加紧凑，减少不必要的材料占用。实际生产中，这套模具适配的挤压机工作压力在8-12MPa区间，模具的承压能力设计冗余达到1.5倍，能够应对生产过程中面团硬度波动带来的压力冲击，不会出现模腔胀大、变形的问题，成型后的面条截面尺寸公差可以控制在±0.1毫米以内，完全满足产品的尺寸精度要求，后续挂杆晾晒时，因为面条直线度好，不会出现弯曲、粘连的情况，能够大幅降低后续整理、包装环节的人工工作量。针对面食生产需要定期拆装清洗的需求，模具的所有流道表面都做了抛光处理，没有卫生死角，拆装时不需要专用工具，松开模头压块即可取出模具，清洗后能够快速装回复位，定位精度不会因为反复拆装出现偏差，适合小批量多品种的特色面食生产场景切换。
