双动力工位式去毛刺加工设备结构

　　这套去毛刺加工结构，主要面向中小尺寸轴类、套类回转五金零件的机加工后序处理场景，在汽车零部件、精密五金、液压元件加工车间的工序间流转环节应用较多，专门解决车削、铣削加工后零件端口、接缝处残留的飞边、毛刺问题，替代传统人工手持打磨的作业方式，降低人工操作的一致性偏差，避免毛刺残留导致的后续装配卡滞、密封失效等质量隐患。

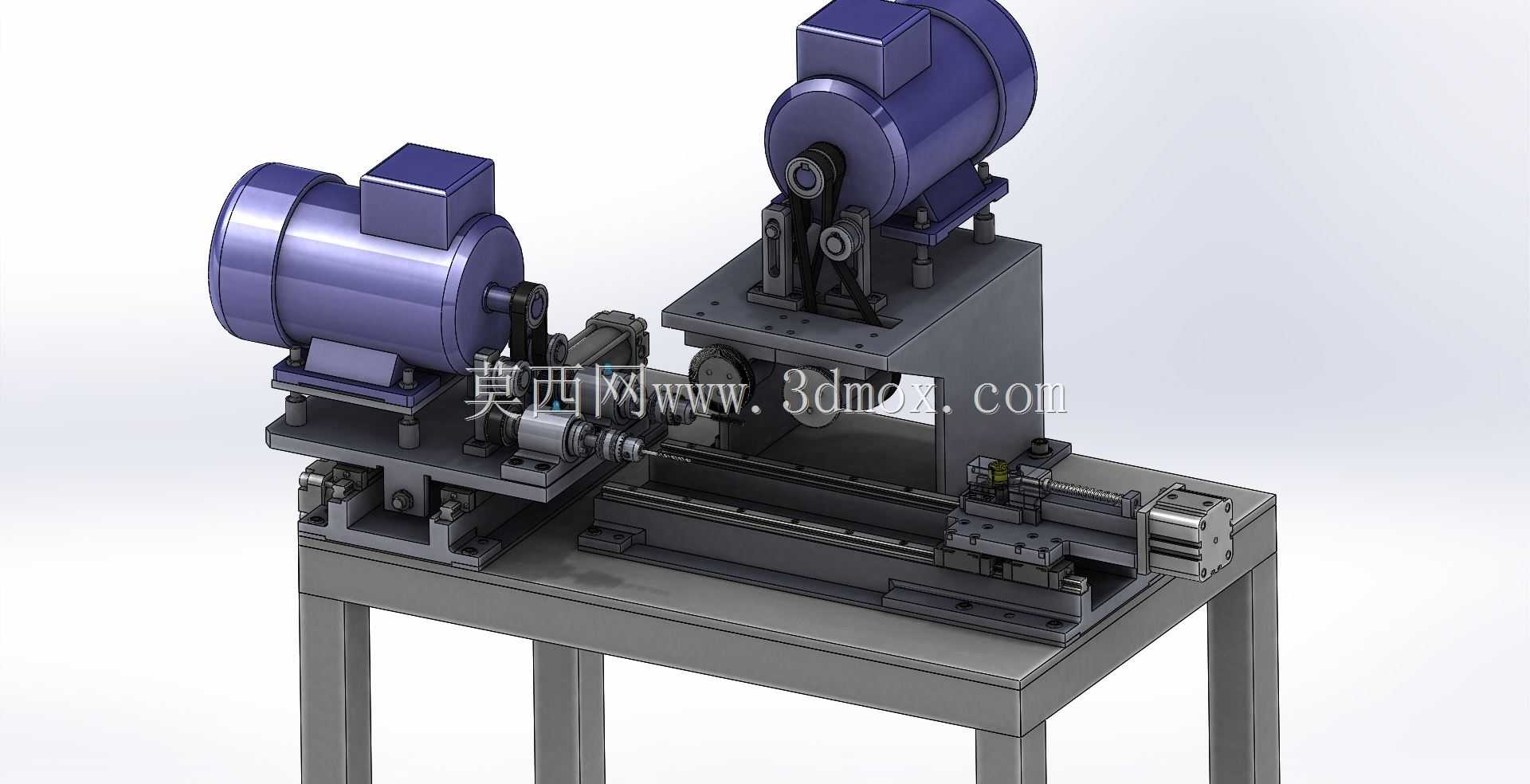

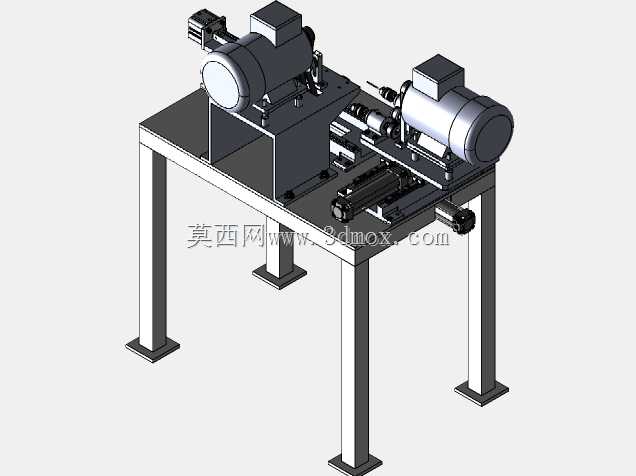

　　从结构布局来看，整套设备采用台式机架承载，底部方管焊接的机架作为安装基准，台面预留了各功能组件的安装定位孔位，机架高度适配人工站立上下料的操作 ergonomic 要求，操作人员无需过度弯腰即可完成工件装夹，单工位的布局适配小批量多品种的加工需求，换型时仅需调整夹持工装与磨头的相对位置即可适配不同尺寸的零件。设备搭载两组独立的打磨动力单元，分别布置在台面的左右两侧，动力单元通过电机直连打磨执行端，左侧动力单元对应工件左端的端口毛刺处理，右侧动力单元可沿横向导轨做进给运动，适配不同长度规格的工件加工需求，两组动力头的转速可根据工件材质做匹配调整，加工铝合金件时可采用较高转速获得更光滑的打磨表面，加工钢件时适当降低转速减少磨头损耗。

　　工件夹持机构布置在两组动力头之间的台面上，采用气动夹紧的方式固定工件，夹持位可根据工件外径更换对应的夹套，保证装夹同轴度，避免打磨过程中工件出现偏摆导致的打磨量不均问题。横向进给滑台采用滚珠丝杠传动搭配线性导轨导向，滑台的行程覆盖常见100-300mm长度的轴套类零件加工范围，滑台的进给速度可通过调节驱动端的节流阀实现无级调整，保证磨头接触工件时的进给平稳，避免刚性冲击导致的磨头崩损或者工件表面划伤。

　　设计过程中，动力单元的安装座特意设置了高度调节的腰型孔，可根据工件的中心高调整动力头的轴线高度，保证磨头与工件待加工面的同轴度，避免出现偏磨的情况；动力头与安装座之间加装了减震垫，吸收电机高速运转时产生的振动，减少振动传递到机架导致的打磨表面振纹问题。设备的气动管路全部沿机架内侧布置，避免外露管路被切屑刮损，台面预留了排屑缺口，打磨产生的金属细屑可通过缺口落入下方的集屑盘，方便日常清理维护。

　　安装边界方面，整套设备的台面尺寸控制在1200mm*700mm范围内，整体高度约1400mm，无需做特殊的地基固定，直接放置在硬化车间地面即可投入使用，外接气源压力保持在0.5-0.7MPa即可满足夹紧与滑台驱动的动力需求，设备的操作按钮集中布置在台面前端的侧方，操作人员装夹完成工件后即可单手启动加工循环，加工完成后动力头自动退回初始位置，夹紧机构自动松开工件，方便操作人员取件。

　　实际使用过程中，这套结构可适配的工件直径范围在10-80mm之间，针对零件两端的内外端口毛刺、径向接缝毛刺都可通过更换对应的磨头形式实现加工，相比单动力头的去毛刺设备，双动力头的结构可一次装夹完成工件两端的毛刺处理，减少二次装夹的辅助时间，加工效率比单工位设备提升近一倍，同时装夹定位基准统一，两端的打磨一致性更好，不会出现两次装夹导致的打磨位置偏差。打磨执行端可根据毛刺的大小选择钢丝刷、砂轮磨头、尼龙磨头等不同耗材，针对厚大的锻造飞边可采用硬质合金旋转锉做粗磨，针对精密零件的细微毛刺可采用尼龙磨头做精抛，满足不同加工精度要求的零件处理需求。
