双链轮链条传动结构装配设计

　　这套链传动结构在常规输送设备、小型动力传递工位中应用十分广泛，不少轻工生产线的工件输送段、小型设备的动力同步传递单元，都会采用类似的双链轮配封闭链条的结构来实现定比动力传输。不同于带传动存在打滑丢转的问题，链传动本身的啮合传动特性可以保证准确的平均传动比，作用在轴上的径向压力也更小，在同等中心距的传动场景下，整体结构布置更为紧凑，能在高温、多尘、有油污的相对恶劣工况下保持稳定的传动状态，这也是很多车间内部输送线优先选择链传动结构的核心原因。

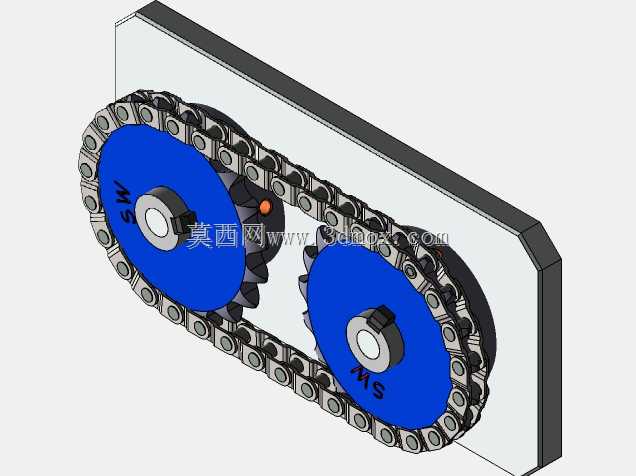

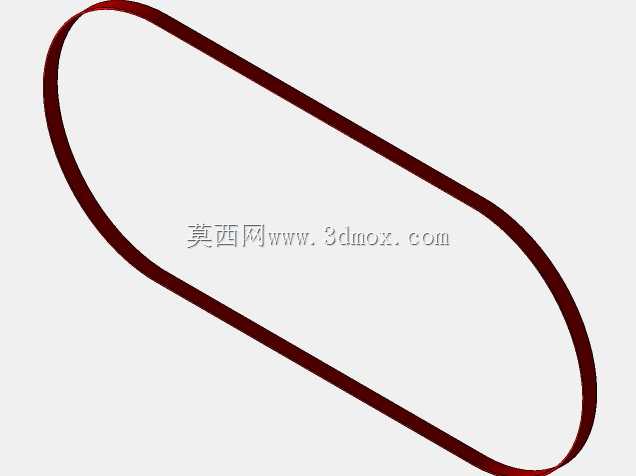

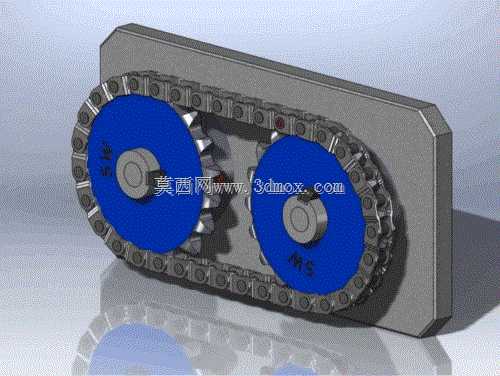

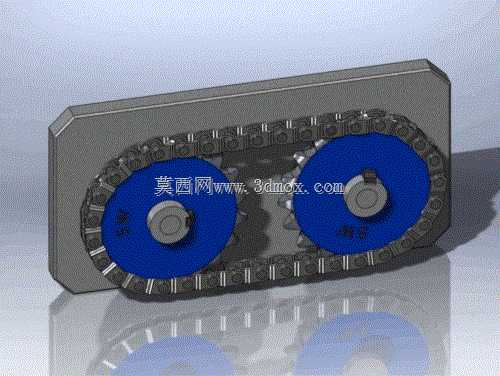

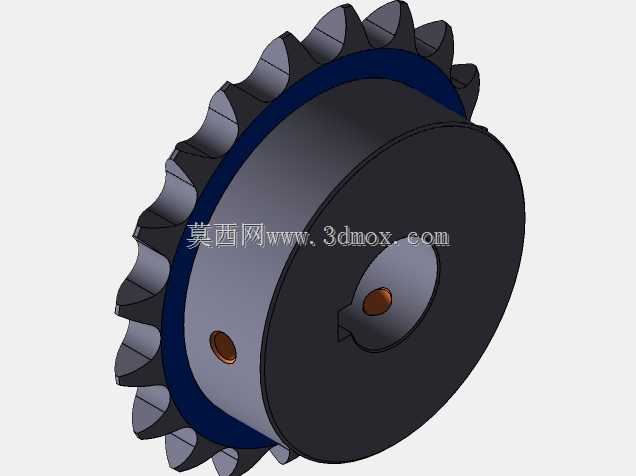

　　从实际功能来看，这套结构通过两个同模数链轮配合闭合滚子链条，将主动轴的旋转运动同步传递到从动轴端，两个链轮的齿数匹配经过核算，既可以满足特定的传动比要求，也能避免链条在运行过程中出现跳齿、脱链的问题。外围的护板结构一方面起到安全防护作用，避免外露的传动链条卷入杂物、剐蹭操作人员，另一方面也可以作为安装基准面，在护板上预留的安装孔位可以直接将整套传动组件固定在设备机架上，不需要额外设计复杂的安装支架，大幅降低现场装配的调整工作量。

　　设计过程中首先要确认的是传动功率与转速匹配，根据输入端的额定转速、需要传递的扭矩，选定对应节距的链条规格，再结合要求的传动比确定两个链轮的齿数，这里要注意链轮齿数不能过少，否则会加剧链条的动载荷与磨损，也不能过多，避免传动尺寸不必要的增大、容易出现掉链问题。两个链轮的中心距确定也需要经过反复校核，中心距过小会导致链条绕转次数增多、单位时间内链节受力循环次数增加，加速磨损；中心距过大则会出现链条松边抖动的问题，运行平稳性下降，这套结构的中心距选取刚好兼顾了结构紧凑性与链条使用寿命，松边的张紧量预留也符合常规链传动的设计要求，不需要额外加装张紧轮就可以保证链条啮合的贴合度。

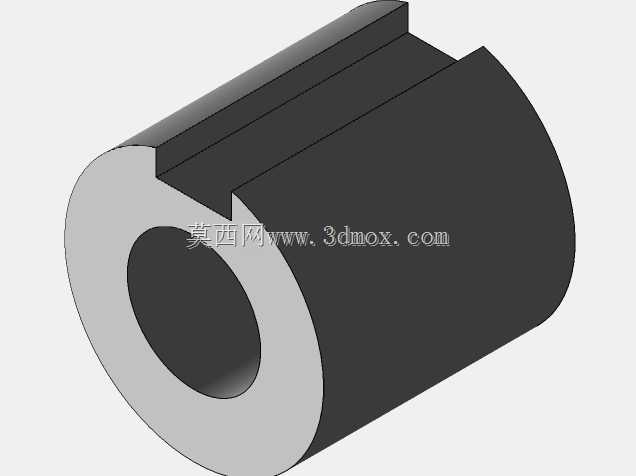

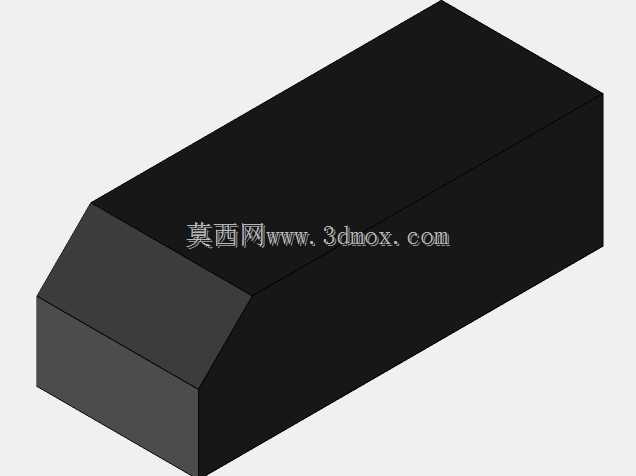

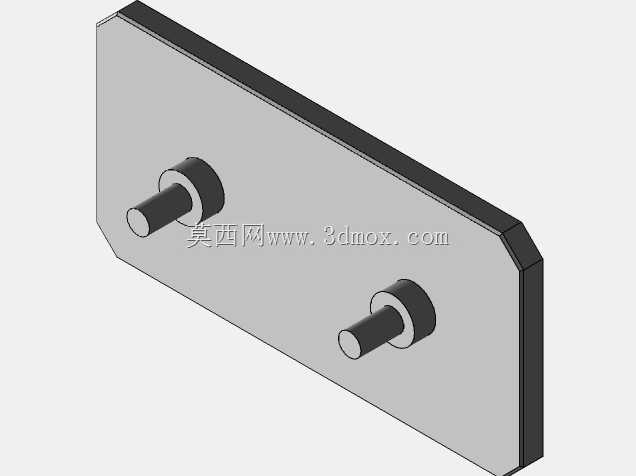

　　外形尺寸方面，整套传动组件的外轮廓由护板尺寸决定，护板做了边角切角处理，避免安装过程中锐边划伤装配人员，整体厚度方向的尺寸控制在较小范围内，可以适配安装空间比较局促的设备内部工位。安装边界上，两个轴端的伸出长度、轴径尺寸都做了统一的公差匹配，链轮与轴的配合采用过渡配合加键连接的方式，保证扭矩传递的可靠性，同时方便后期维护拆卸；护板上的安装孔位采用对称布置，既可以正装也可以根据设备布局反向安装，适配不同的设备走线、动力输入方向。

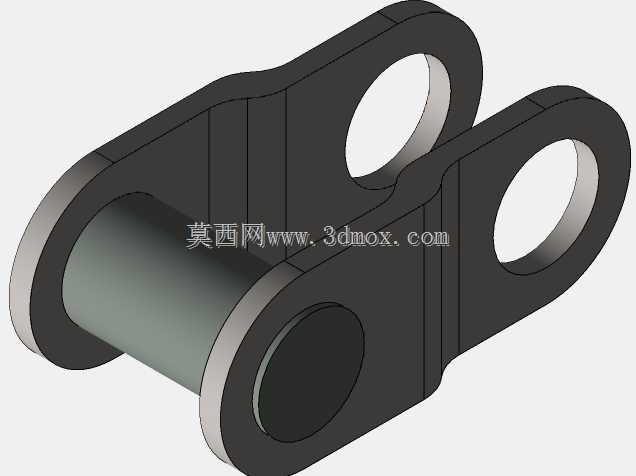

　　细节设计上，链轮的齿形采用标准三圆弧一直线齿槽形状，保证链节能平稳自如地进入和退出啮合，啮合时的接触应力更小，减少啮合过程中的冲击与噪声；链条选用标准滚子链，各链节之间的铰接间隙控制在合理范围，既保证转动灵活性，也不会因为间隙过大产生传动冲击。护板内侧与链条侧边预留了足够的安全间隙，避免运行过程中链条剐蹭护板产生额外的摩擦阻力，同时护板的安装位置刚好覆盖整个链条传动的上下行程，全方位起到防护作用。在实际装配过程中，需要保证两个链轮的共面度，避免出现链轮偏斜导致的链条单边磨损、提前失效问题，这套结构在设计时就通过护板上的轴孔同轴度、位置度公差约束，保证两个链轮安装后自然处于同一平面，降低现场装配的调试难度，普通装配人员按照装配指引操作就可以达到要求的安装精度，不需要反复调整链轮位置。
