小型管道流体混合执行机构结构设计

　　在中小管径流体输送工况的现场改造与配套设计中，这类紧凑型管道混合执行结构的应用场景十分广泛，从水处理工段的药剂投加混合、小型化工管路的多股流体均质，到实验台架的流体配比单元，都能见到这类结构的实际落地。不同于大管径静态混合器依靠叶片扰流实现混合的思路，这套结构采用外置驱动的动态混合方案，能够在低流速、小流量的工况下保证混合均匀度，避免静态混合器在低雷诺数工况下混合效率骤降的问题。

　　从实际功能来看，这套结构的核心作用是在管路通流截面内形成可控的扰动，让进入混合段的多股流体在短距离内完成充分掺混，不需要过长的混合管段就能达到工艺要求的混合均匀度，对于安装空间受限的现场管路改造场景适配性很强。驱动单元采用侧置布局，没有将动力部件直接串接在管路轴线上，大幅压缩了轴向安装尺寸，现场安装时不需要对原有管路做大跨度的拆改，只需要在管段对应位置预留安装接口即可完成装配。

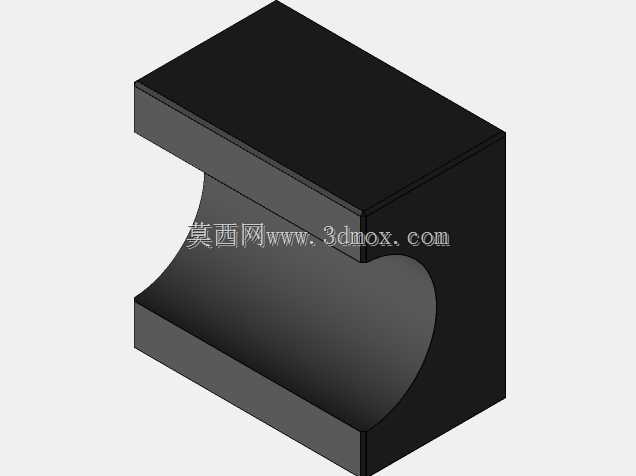

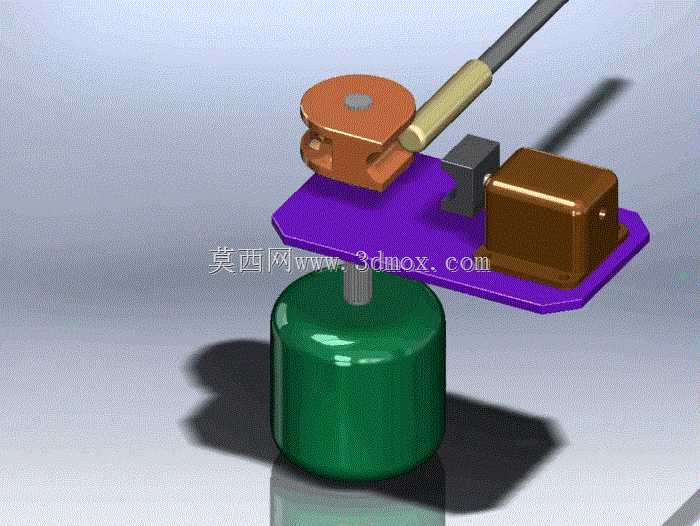

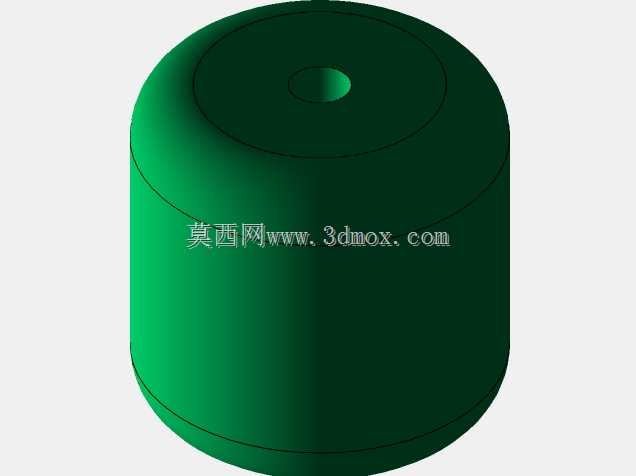

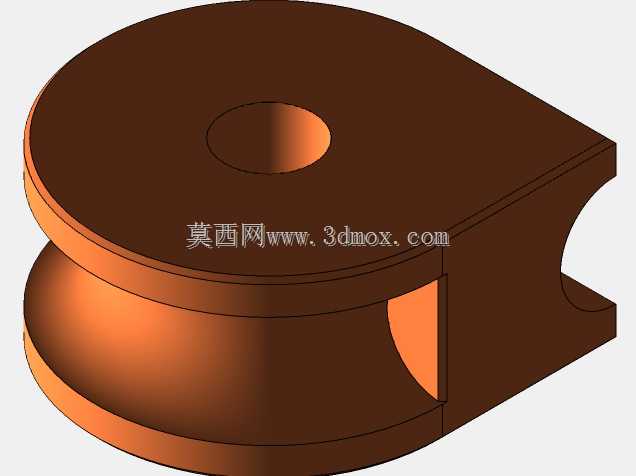

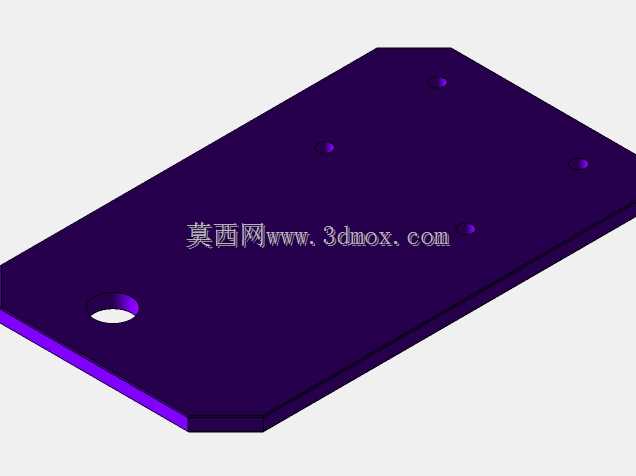

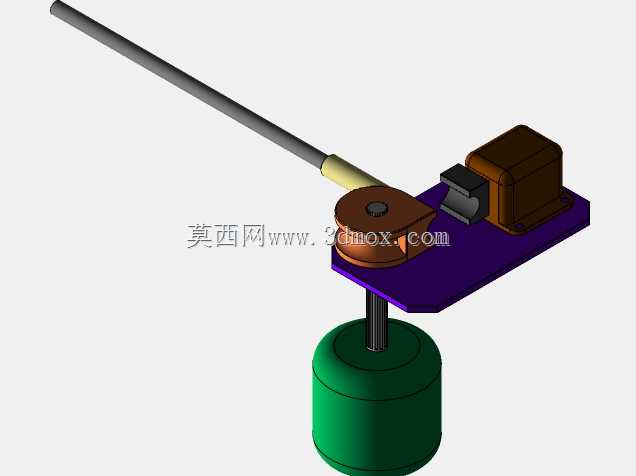

　　设计思路上，这套结构做了很明确的工况适配：底部的圆柱腔体为直接与管路连通的混合腔，腔体内部的扰动部件通过顶部的竖轴与上部的传动机构连接，传动端采用偏心曲柄结构，将驱动电机的旋转运动转化为扰动部件的小幅度往复摆动，相比高速旋转的搅拌结构，这种摆动式扰动的剪切力更低，不会对流体中的敏感组分造成破坏，同时运行阻力更小，配套的驱动功率更低，长期运行的能耗优势明显。上部的紫色安装基板作为所有部件的集成安装基准，所有传动件、驱动件都直接固定在基板上，基板与下部混合腔体之间采用密封连接，既保证了管路的承压密封要求，也让上部的传动部件与流体介质完全隔离，避免介质腐蚀传动结构，后期维护时只需要拆开基板的连接螺栓，就能将整套传动驱动部件整体取出，不需要排空管路内的介质就能完成易损件的更换。

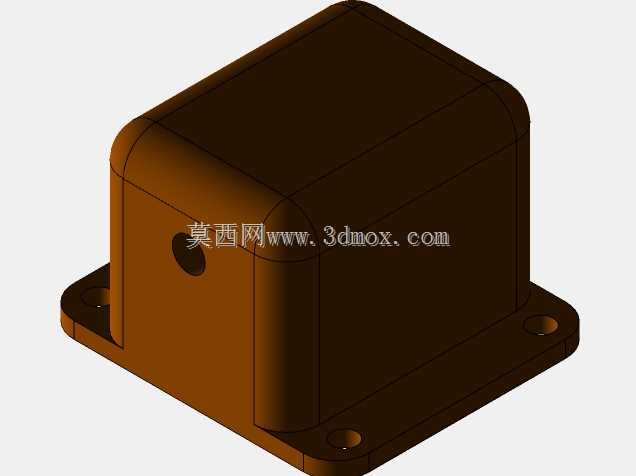

　　从安装边界来看，这套结构的径向尺寸主要集中在驱动单元侧置的延伸段，现场布置时只需要在管路侧方预留对应驱动单元的安装与检修空间即可，不需要在管路轴向预留大段的安装位置，适合在管路排布紧凑的车间内部、集成式流体处理柜内部安装。传动部件的铰接位置都预留了润滑与磨损补偿间隙，长期运行出现铰接磨损后，可以通过调整偏心件的位置补偿间隙，不需要整体更换传动组件，降低了后期运维的成本。驱动单元采用标准的低压微型驱动件，市场通用性强，出现故障时可以快速替换，不需要定制专用配件。

　　结构细节上，偏心轮与摆杆的接触位置采用减摩设计，降低运行过程中的接触磨损，摆杆与安装基板之间的轴封采用多层密封结构，能够承受常规低压流体管路的工作压力，不会出现介质沿转轴泄漏的问题。下部混合腔的连接接口采用标准管路连接尺寸，能够直接与同管径的标准管路配件对接，不需要额外加工过渡接头。整体结构没有复杂的异形曲面零件，大部分零部件都可以采用常规的机加工工艺完成加工，制造成本可控，适合小批量配套生产。在实际选型应用中，需要根据管路的实际工作压力、流体介质的腐蚀特性调整对应部件的材质，接触介质的部件可以根据需求选用工程塑料、不锈钢或者衬氟材质，传动与安装部件可以采用常规碳钢材质做表面防腐处理，在保证结构强度的前提下控制整体成本。
