富金轴异形螺旋轴结构造型设计

　　做轴类零件建模快十年，这类带异形螺旋槽的富金轴，是我接触过的对曲面连续性要求极高的一类传动零件，和普通光轴、阶梯轴完全不是一个建模逻辑。先从实际应用场景说，这类轴大多用在高精度进给机构、特种输送单元还有精密分度装置里，比如高端包装设备的定距送料工位、精密机床的微量进给模组，还有部分食品加工设备里的物料推送单元，它的螺旋槽不是随便做的装饰结构，是直接参与动力传递和物料/部件导向的核心工作面。

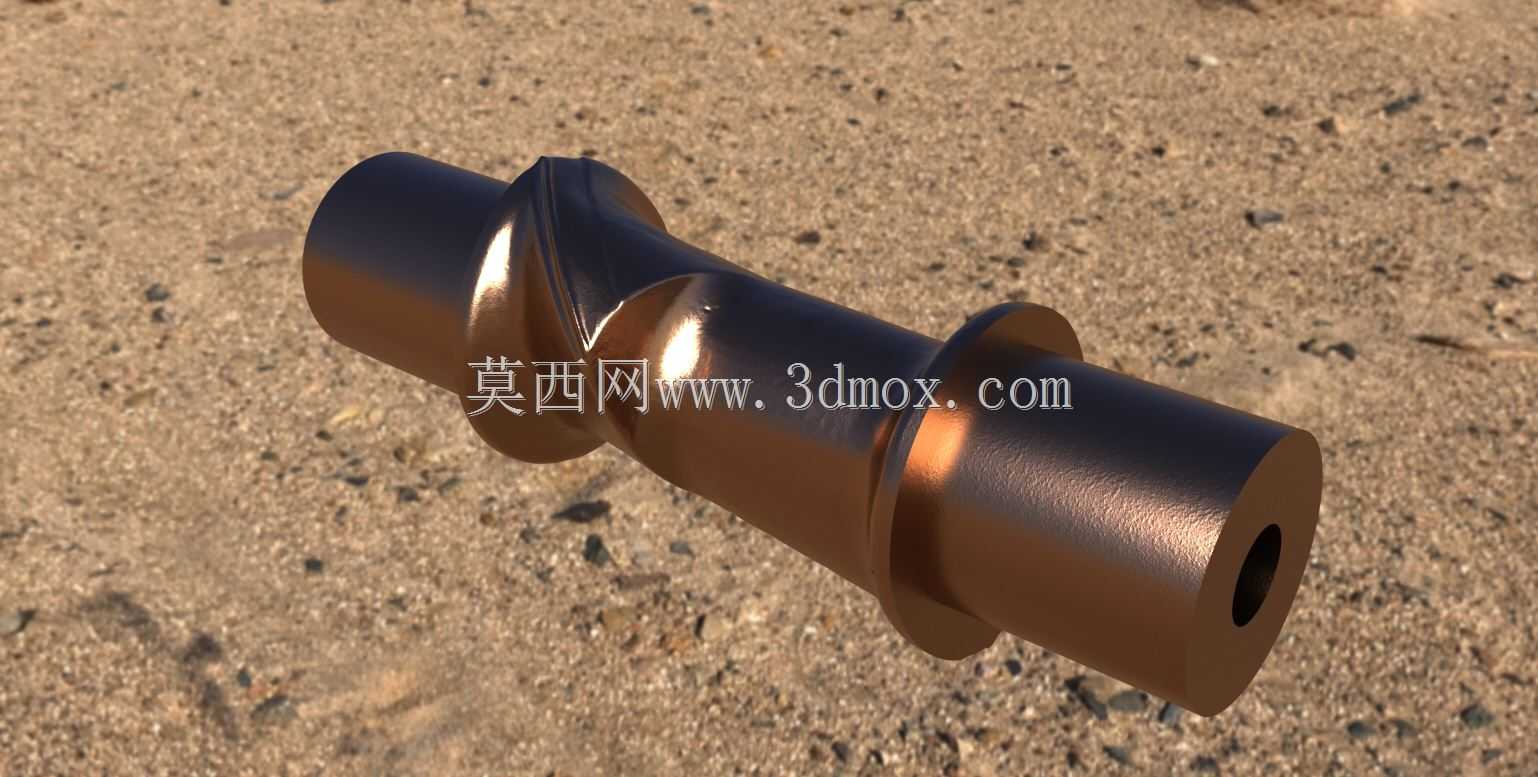

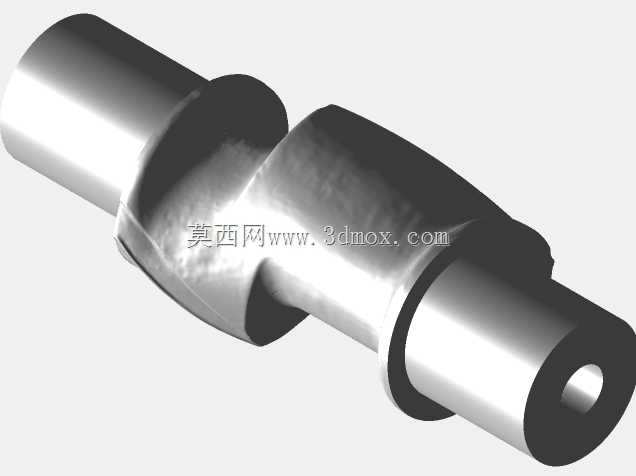

　　很多刚入行的工程师做这类轴，上来就先画圆柱基体再扫掠切槽，最后做出来的曲面要么在法兰衔接处有棱边，要么螺旋升角和两端安装段的同轴度偏差超差，装上去要么卡滞要么磨损快。我做这个模型的时候，最先确定的反而是两端的安装边界：两端的空心轴段是和配套轴承、联轴器配合的基准面，内孔的同轴度、外圆的圆柱度必须先锁死基准，所有后续的螺旋曲面、中间的定位法兰，都要以两端安装轴的公共轴线为基准来做，不然建模阶段基准飘了，后续出工程图标注形位公差都找不到基准。

　　说回功能特性，这个轴中间的螺旋工作面，导程是经过匹配工况计算的，不是均匀等距的整段螺旋——靠近输入端的那段螺旋升角稍大，用来快速导入动作，靠近输出端的螺旋升角放缓，保证进给动作的平稳性，避免末端冲击。中间凸起的法兰盘是轴向定位用的，安装的时候靠这个法兰面贴紧设备的轴承座端面，控制轴的轴向窜动量，法兰的厚度、外圆尺寸都是和安装腔的限位槽匹配的，不能随便改尺寸，不然装进去要么轴向窜动超差，要么法兰和腔体干涉。

　　建模的时候我没有用常规的扫掠切除，而是先做螺旋曲面的整体构造，把螺旋工作面的曲率连续先调好，再和基体做布尔合并，这样做出来的螺旋面和两端圆柱段、中间法兰的衔接处是G2连续的，不会出现应力集中的锐角，实际加工的时候也不会因为曲面突变导致刀具震颤，加工出来的表面粗糙度能稳定控制在Ra1.6以内，满足高速运转的耐磨要求。两端的内孔是空心的，一方面是为了减轻轴的整体重量，降低转动惯量，让轴在高速启停的时候响应更快，另一方面这个内孔可以穿冷却油管或者信号线，部分带检测功能的设备会在轴端装转速传感器，走线就从这个内孔走，避免线缆和外部旋转部件缠绕。

　　再讲安装边界的注意点，两端的安装轴径公差一般选h6，和深沟球轴承或者角接触轴承的内圈配合，法兰端面和轴线的垂直度要控制在0.02mm以内，不然轴装上去转起来会有端面跳动，连带螺旋工作面的跳动超差，导致进给精度不准。螺旋工作面的尺寸精度要控制在IT7级，因为这个面是和配套的滑块或者推块配合的，间隙太小会卡滞，间隙太大会有回程误差，做建模的时候就要把配合间隙提前考虑进去，不能按理论零间隙来做模型，不然出的图纸加工出来装不上。

　　很多人觉得轴类零件简单，其实这种带异形工作曲面的轴，是最考验建模功底的，既要保证曲面的顺滑，又要严格卡准各个安装尺寸的公差带，还要兼顾实际加工的工艺性——比如螺旋槽的根部我做了R0.5的圆角过渡，不是直角，一方面是减少应力集中，避免轴在交变载荷下从根部断裂，另一方面加工的时候刀具可以直接走圆角，不用清根，减少加工工序，降低加工成本。两端的轴端我做了小的倒角，安装的时候方便导入轴承内圈，不会刮伤轴承的配合面。

　　实际工况里，这类轴一般会做表面淬火处理，硬度达到HRC45-50，尤其是螺旋工作面和两端安装轴颈的位置，耐磨性能要够，不然用个三五个月工作面磨出沟，进给精度就丢了。建模的时候虽然不用做热处理的模拟，但结构设计上要避免厚薄突变的位置，比如法兰和轴身衔接的位置我也做了过渡圆角，防止淬火的时候因为应力集中产生裂纹。

　　之前帮客户改一个同类轴的模型，他之前做的螺旋面和法兰衔接的地方是直角，加工出来之后做动平衡总是不合格，转起来振动大，后来把衔接处改成顺滑过渡的曲面，动平衡量直接降了70%，装到设备上转速开到300转也没有明显振动。所以做这类轴的建模，不能只看外观像不像，每一个曲面、每一个倒角、每一段直径，都是和实际使用、加工、安装绑定的，差一点都不行。
