高转速汽轮机叶片组结构设计

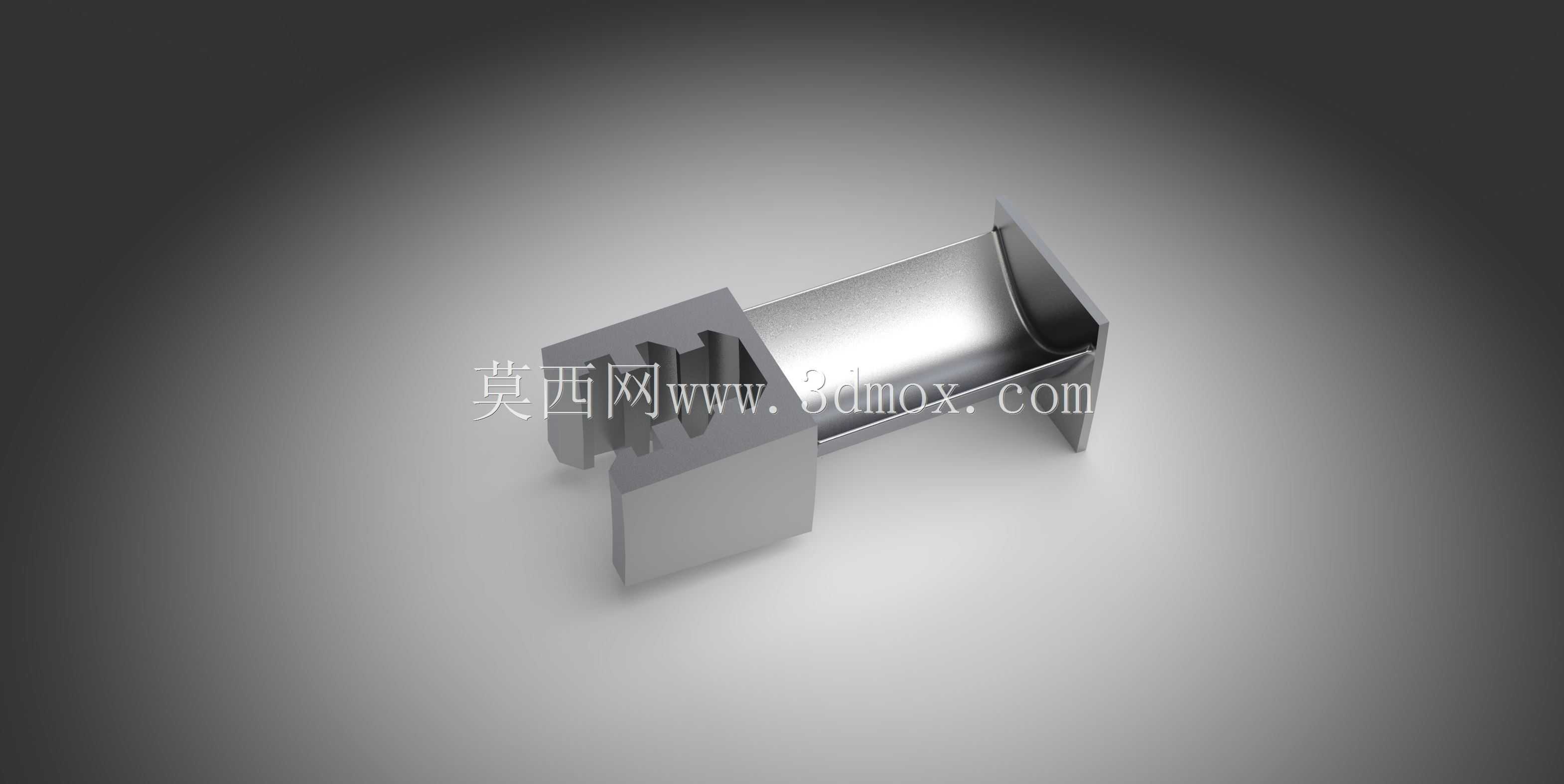

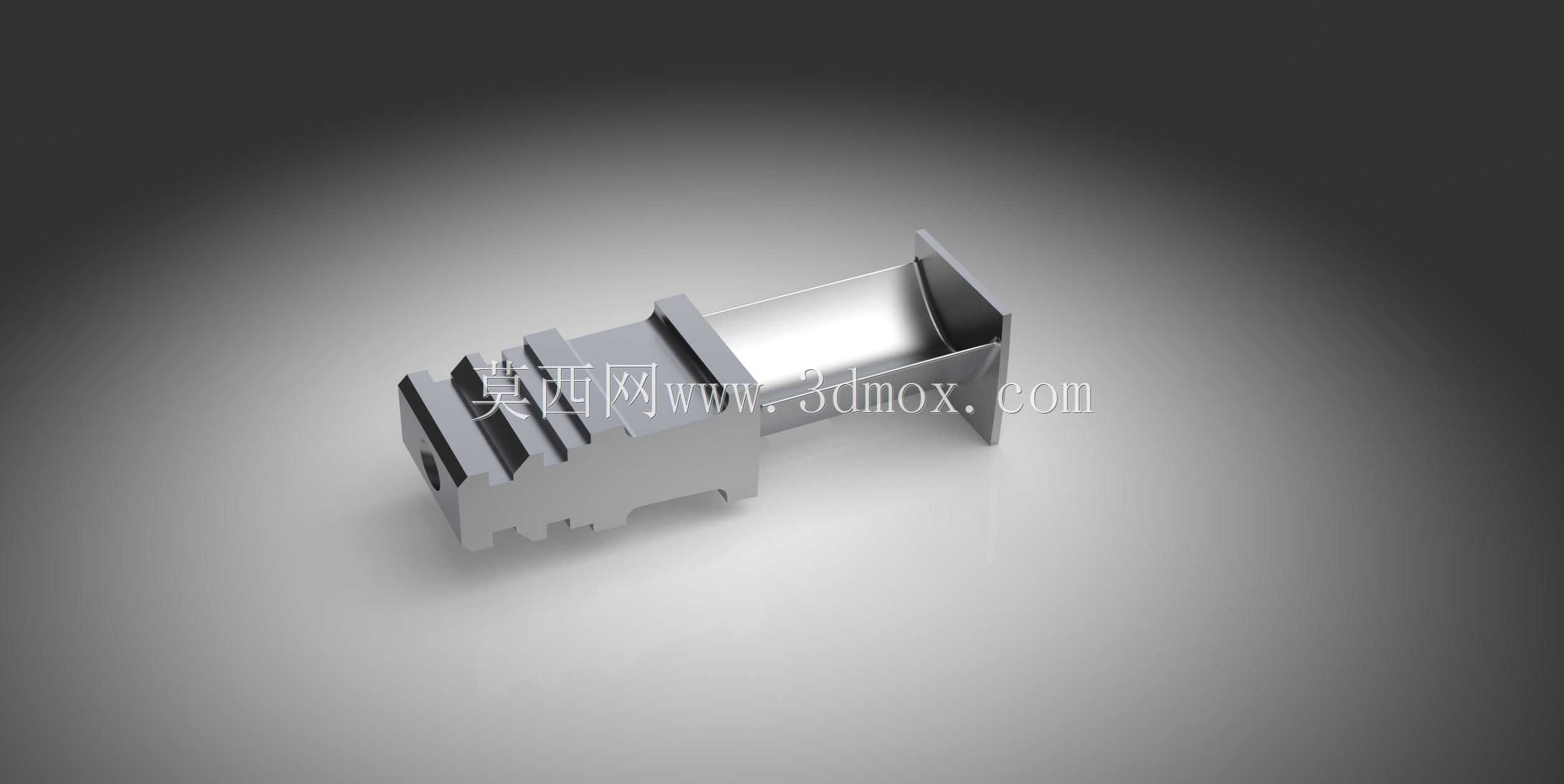

　　在火力发电、工业驱动类汽轮机组的通流部分设计中，叶片是直接实现蒸汽热能向转子旋转机械能转换的核心承载部件，这组叶片针对高转速工况下的脉冲载荷特性做了针对性结构优化，适配带护罩结合的轮盘安装结构，可在临界转速区间保持长期稳定运行，避免常规叶片在转速跨越临界值时出现的共振疲劳损伤。从实际应用场景来看，这类叶片主要装配在冲动式汽轮机的高压级段，直面入口段高速蒸汽的轴向冲击，叶根部分采用的是枞树型榫头结构，和轮缘上的榫槽可以实现精准的间隙配合，安装时不需要额外的锁紧件就能靠离心力实现自紧贴合，适配轮盘上的安装槽位公差带控制在H7/k6区间，保证高速旋转时叶根不会出现窜动，同时也给热膨胀预留了足够的轴向间隙，避免机组启停过程中热胀差带来的挤压变形。

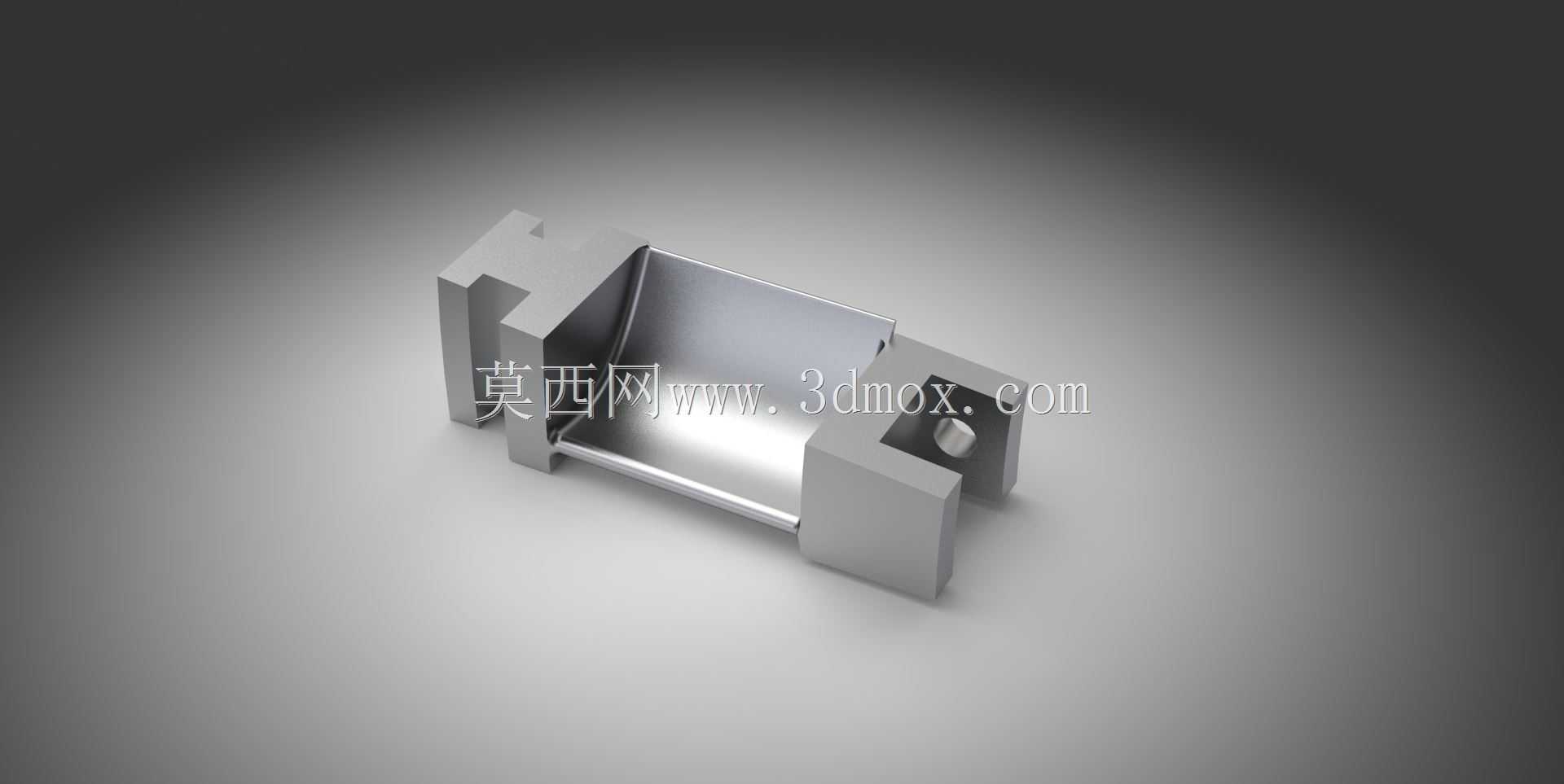

　　设计过程中首先考虑的是翼型的气动效率，叶身的型线是沿展向做了变截面扭转设计，从根部到顶部的翼型安装角连续过渡，适配蒸汽在流道内从轴向入口到径向排出的流向变化，减少气流在叶身表面的附面层分离损失，叶顶位置的围带结构是和叶片一体加工成型的，装配后相邻叶片的围带可以相互抵紧，形成整圈的阻尼结构，在脉冲气流冲击下可以耗散振动能量，降低叶片的动应力水平。叶身顶部的围带上预留了平衡孔的加工位置，对应轮盘上的平衡孔位，可以在不拆解叶片的情况下完成转子的动平衡校准，减少现场检修的工作量。

　　从材料选型匹配的角度，这组叶片适配AISI422不锈钢材质，这种材料属于马氏体耐热不锈钢，在高温蒸汽环境下有足够的蠕变强度和抗疲劳性能，加工时叶身表面需要做喷丸强化处理，表面粗糙度控制在Ra0.8以下，减少蒸汽冲蚀带来的表面损伤，叶根的承载面需要做研磨处理，保证和榫槽的接触面积不低于设计值的85%，避免局部应力集中导致的叶根断裂。安装边界上，单只叶片的根部宽度和轮盘榫槽的宽度匹配，整圈叶片装配后相邻叶身的间隙沿展向均匀分布，顶部间隙和汽缸隔板的汽封环间隙控制在设计允许的范围内，避免运行中出现碰磨。

　　实际运行中，这类叶片需要承受的载荷包括高速旋转带来的离心拉应力、蒸汽脉冲带来的交变弯曲应力、以及启停过程中的热应力，所以在结构设计时特意在叶身和叶根的过渡位置做了大圆角过渡，避免应力集中，圆角的半径根据叶根的承载宽度做了匹配，不会因为圆角过大影响通流面积，也不会因为圆角过小导致应力集中系数超标。叶身的型线在靠近根部的位置做了加厚处理，因为根部承受的离心载荷最大，加厚的叶根截面可以提升抗弯截面模量，抵消气流冲击带来的弯曲力矩，同时也能降低根部的静应力水平，提升长期运行的疲劳寿命。

　　针对临界转速下的运行特性，这组叶片的固有频率经过了调频处理，整圈装配后的叶片一阶弯曲频率避开了机组额定转速的倍频和临界转速对应的激振频率，不会在运行转速区间内出现共振，围带的阻尼结构可以在叶片出现微幅振动时通过接触面的摩擦耗散振动能量，即使在蒸汽参数出现波动、脉冲载荷幅值增大的情况下，也能保持振动幅值在安全范围内。叶顶的汽封齿结构和围带一体加工，不需要额外镶嵌汽封片，减少了装配零件数量，也避免了运行中汽封片脱落打坏叶片的风险，汽封齿的间隙可以根据机组的运行参数做调整，在保证不碰磨的前提下尽可能减少级间漏汽，提升机组的通流效率。

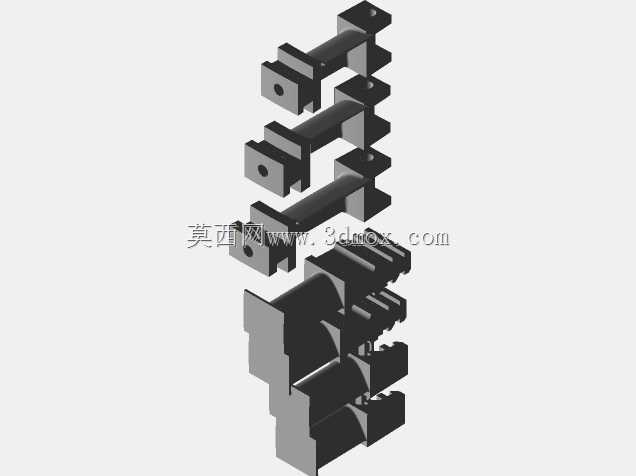

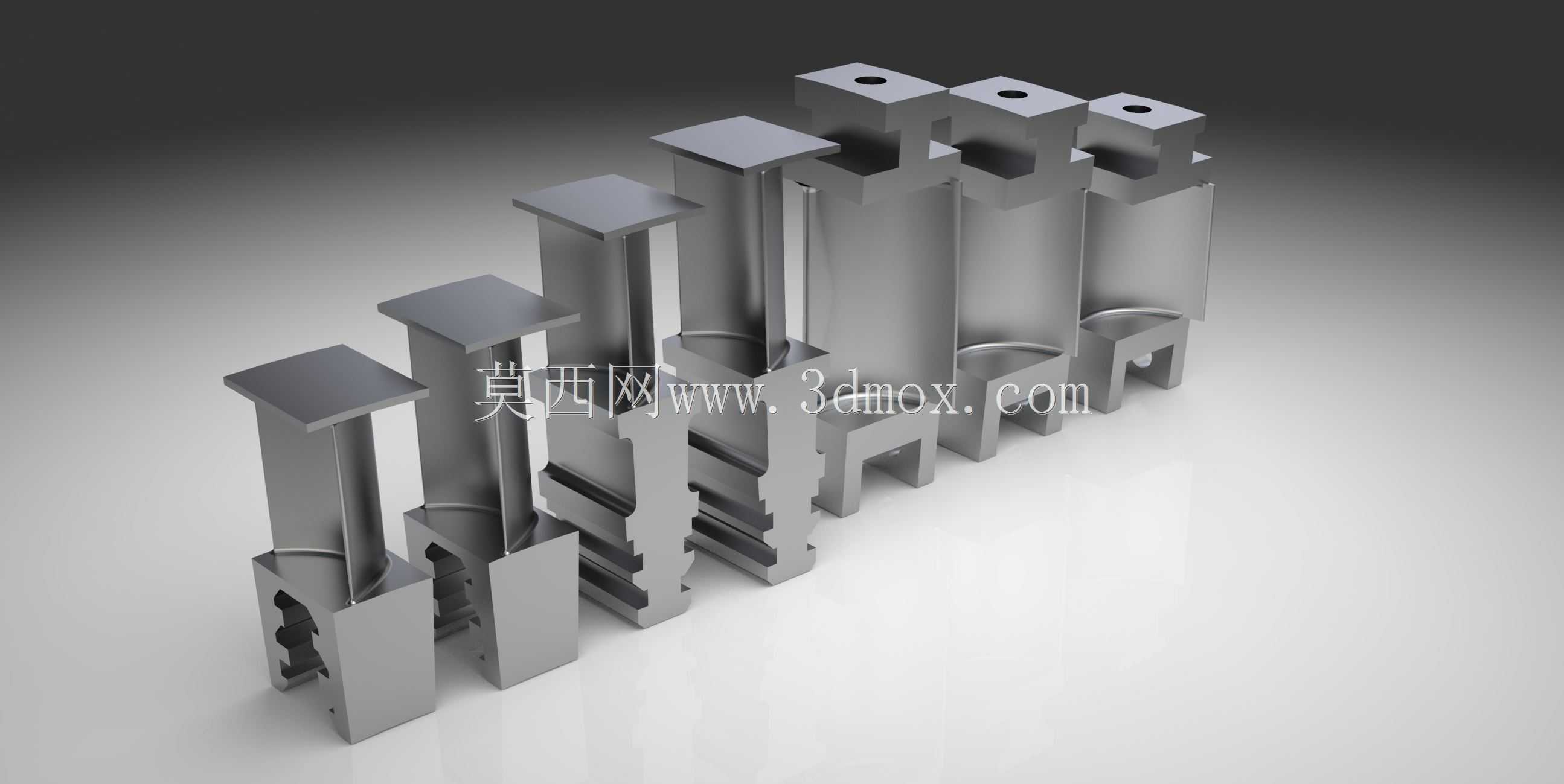

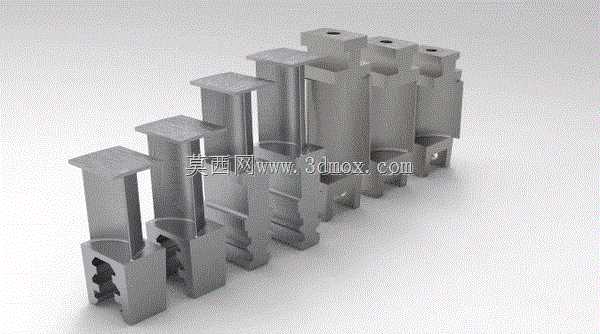

　　在三维建模过程中，叶身的型线是通过多个截面的型值点拟合生成的，每个截面的进汽边都做了圆角钝化处理，避免进汽边在高速蒸汽冲蚀下出现缺口，出汽边的厚度控制在合理范围内，既保证出汽边的强度，也减少尾迹损失。叶根的榫齿型线严格匹配轮盘的榫槽型线，建模时预留了加工公差补偿量，保证实际加工后的叶片可以顺利装配到轮盘上，不需要额外修配。整组叶片的装配关系是沿轮盘周向均匀排布，相邻叶片的叶身型线在装配后形成连续的蒸汽流道，气流在流道内可以顺畅转向，把蒸汽的动能高效传递给转子，带动主轴旋转输出功率，广泛应用在工业拖动汽轮机、中小型发电机组的高压缸级段，能在长期高转速运行工况下保持结构稳定性，减少检修维护的频次。
