40公吨级API规范球形储料储罐结构

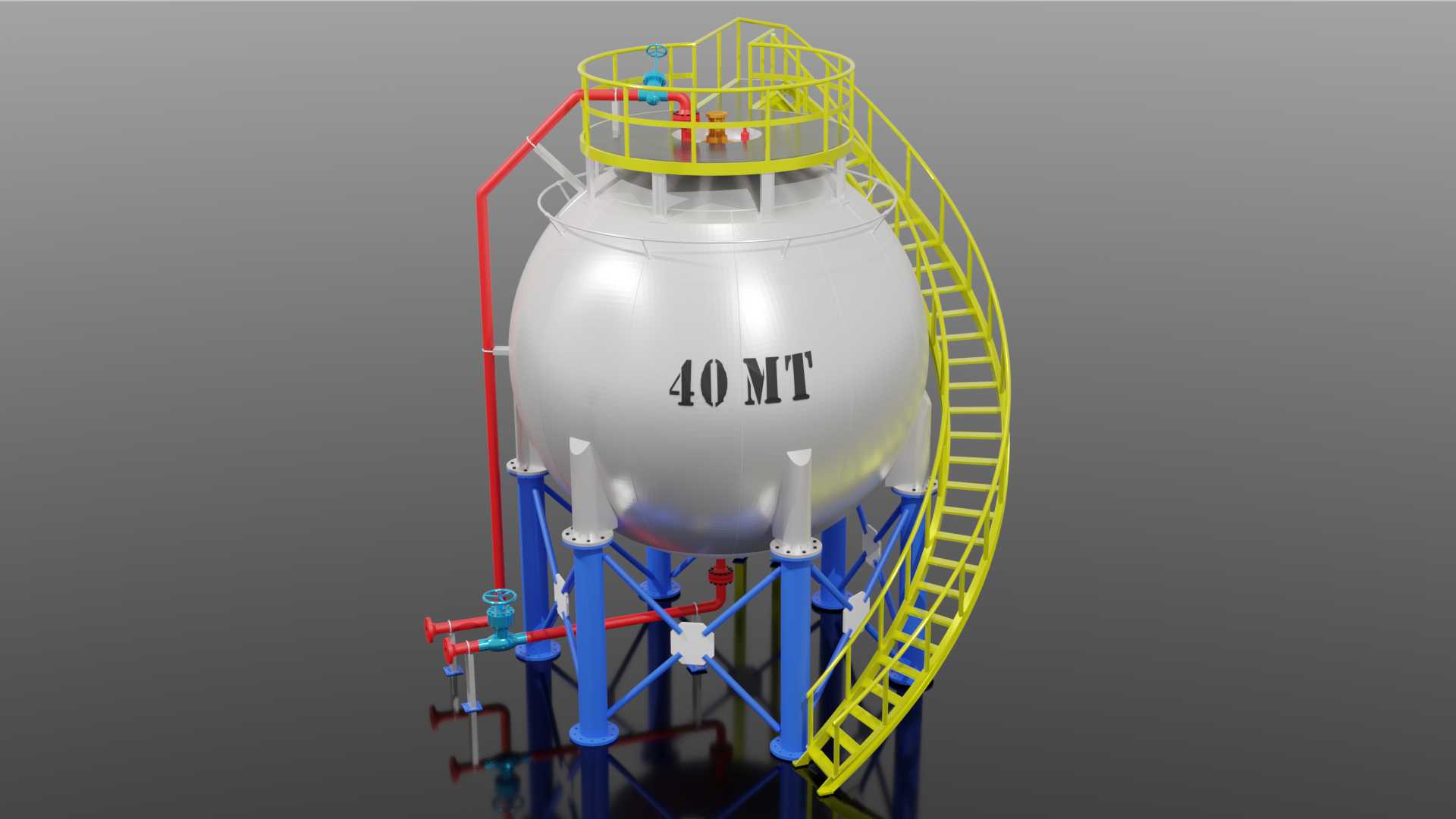

　　在油气储运、炼化场站、大宗液化燃气仓储的场景里，球形储罐是核心的承压储料载体，区别于卧式圆筒储罐，球形壳体的受力均匀性优势明显，同等容积与承压等级下，球罐的壳体壁厚可以做到更薄，耗材量相比同参数圆筒罐降低三成以上，非常适合40吨级中大容量的带压介质存储。这套40MT球罐的设计完全遵循API通用储罐规范，从壳体分瓣拼接的焊缝排布到底部支撑结构的载荷传递路径，都贴合现场安装与长期运维的实际需求。

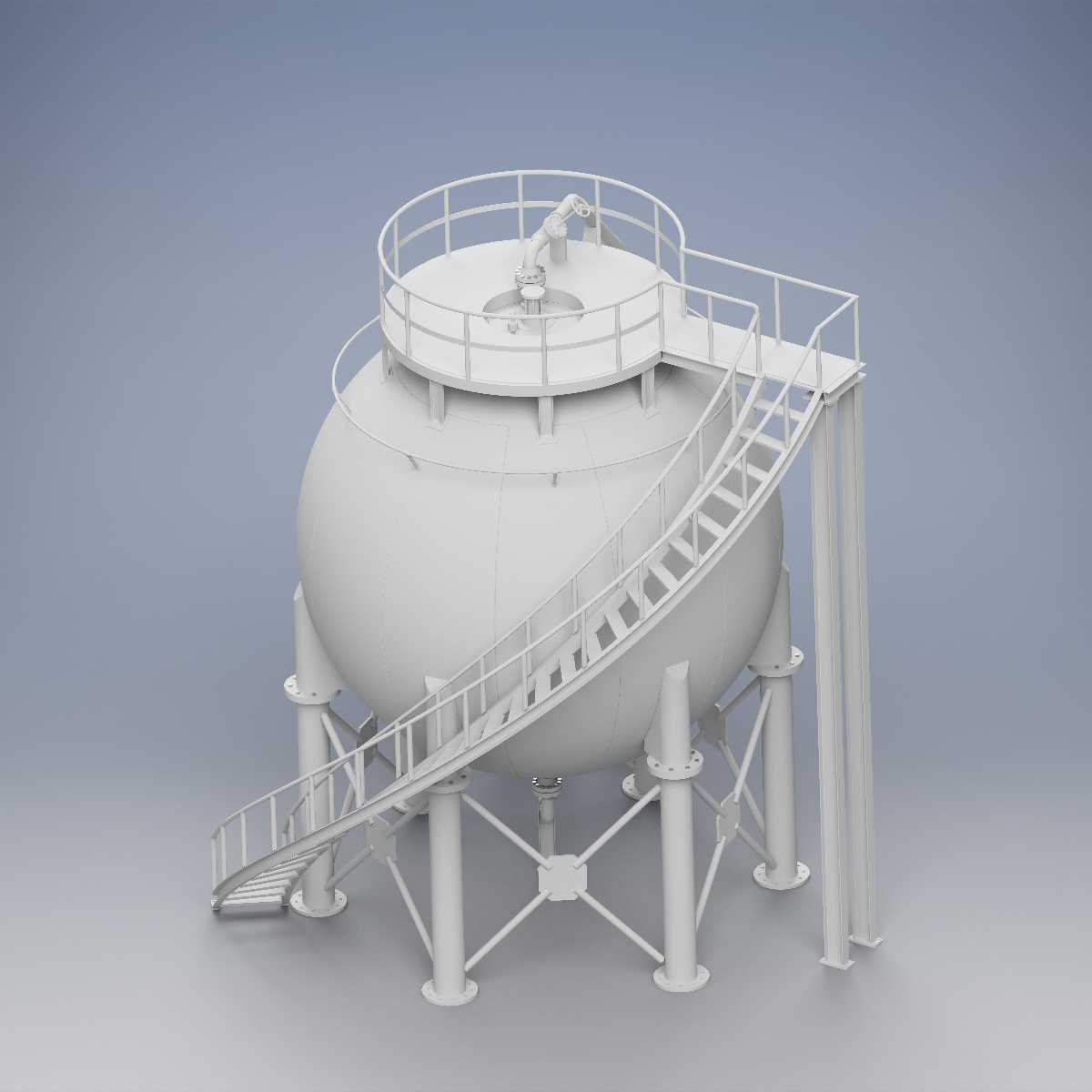

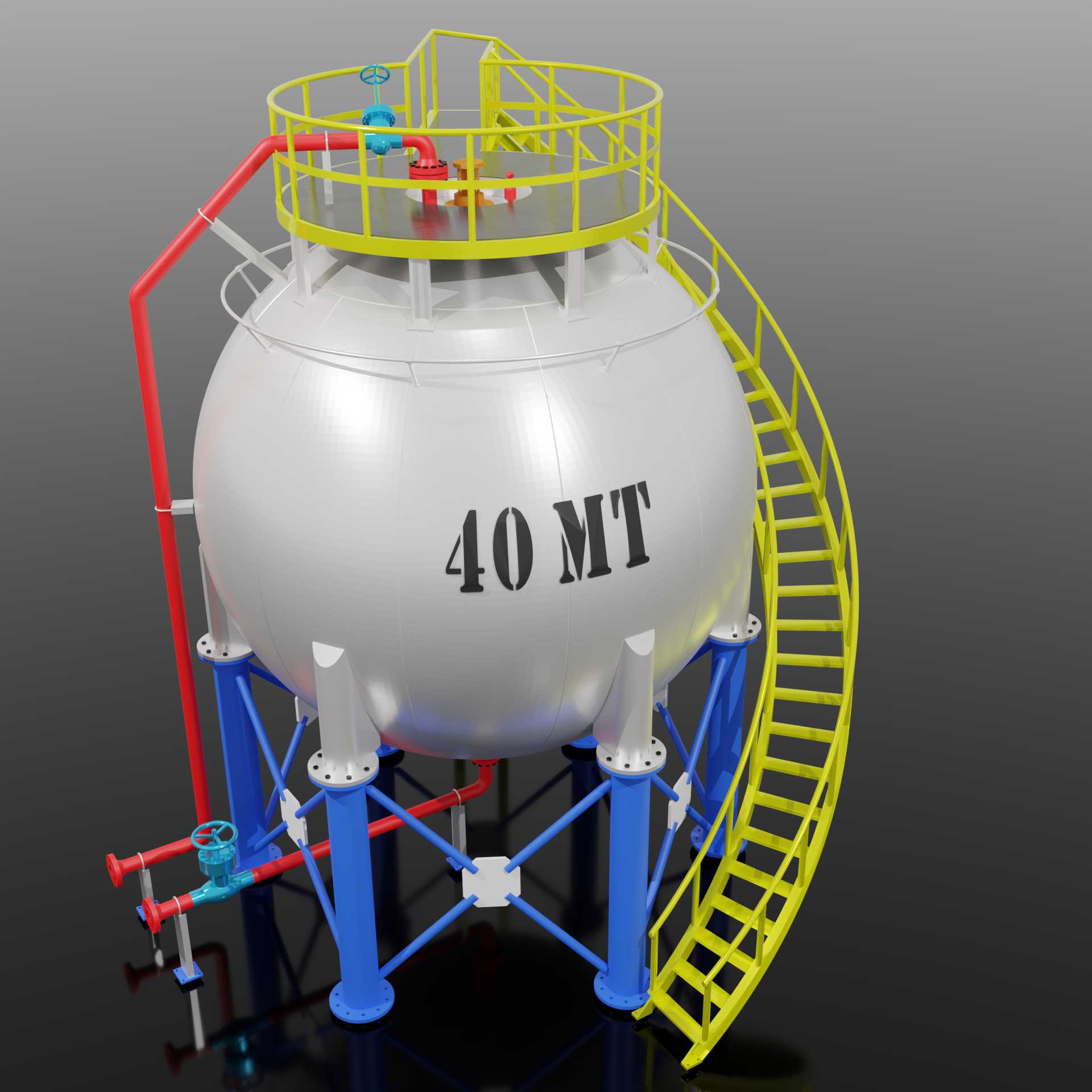

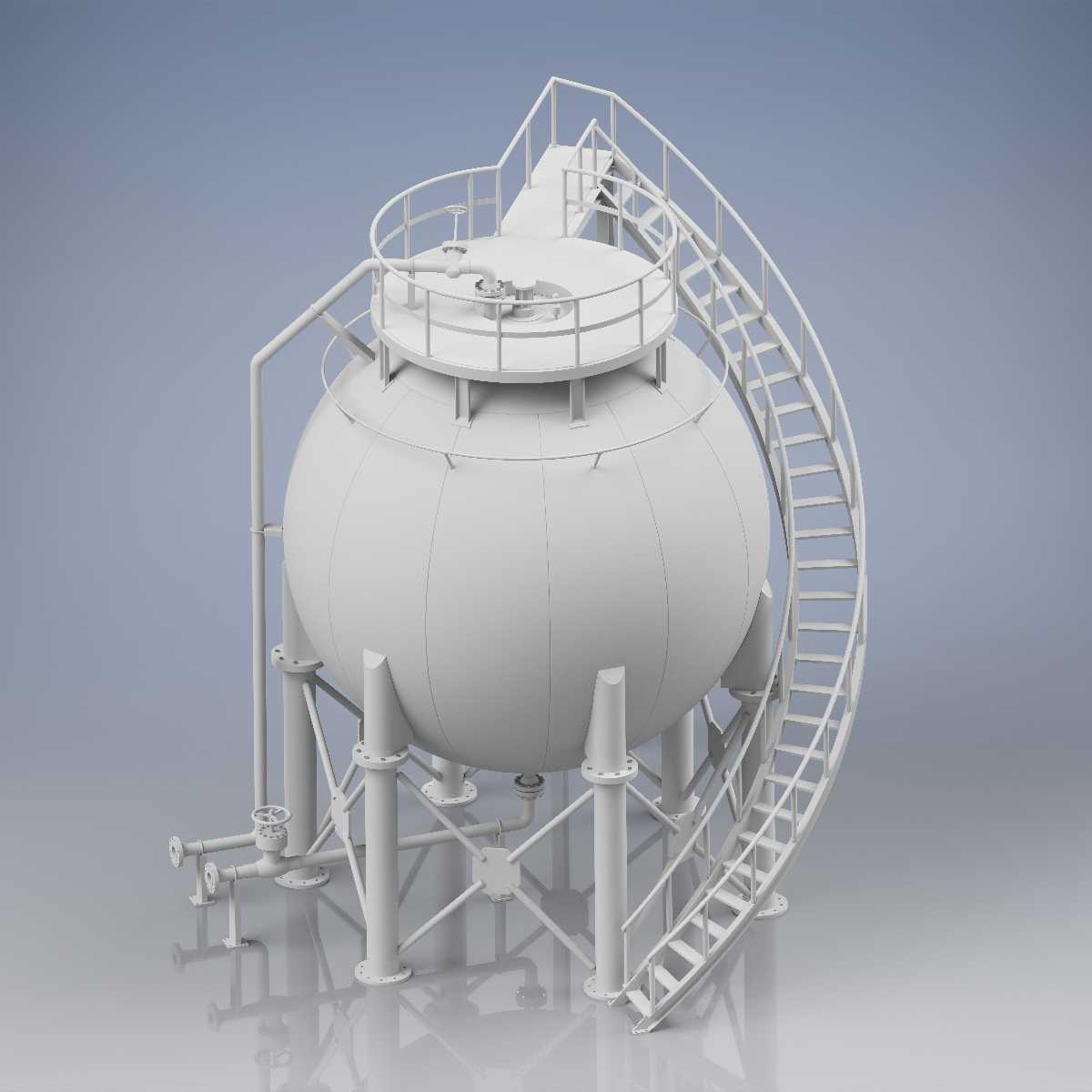

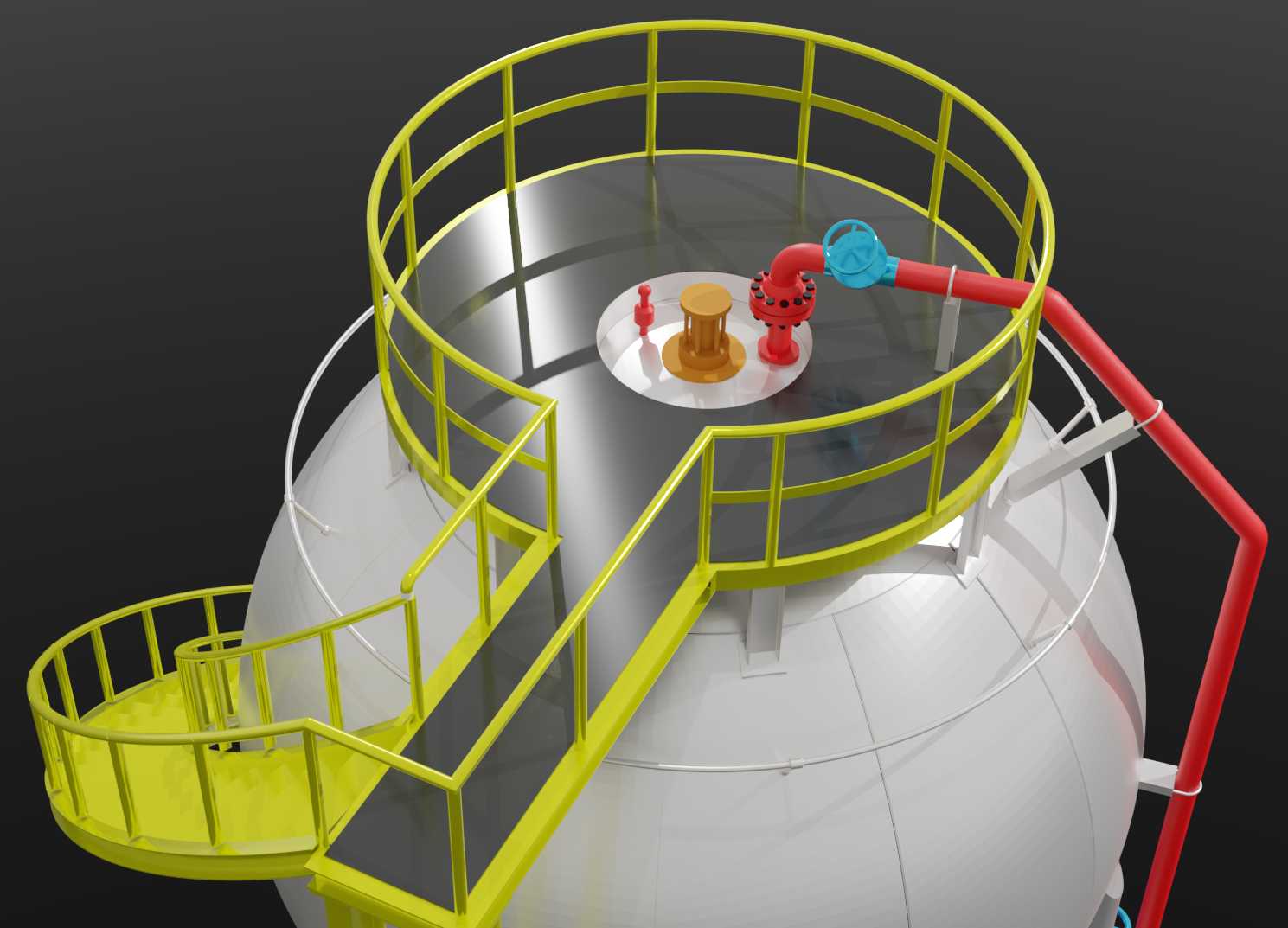

　　从结构功能来看，球罐本体采用标准正球形壳体设计，公称存储能力对应40公吨的液化类介质，适配石油、天然气、液化石油气、CNG等常规油气类介质的常温带压存储需求。顶部设置了环形操作检修平台，平台护栏采用标准化的安全防护高度，平台区域预留了仪表安装位、安全阀接口、人孔操作位，日常巡检时操作人员可以在顶部平台完成压力检测、液位核查、安全阀校验等常规操作，不需要额外搭设临时检修架。侧面配套的螺旋盘梯从地面层一直连通到顶部平台，梯步的倾角、踏步宽度都符合工业操作平台的安全规范，扶手连续无断点，人员上下通行时可以全程保持有效防护，避免高空作业的坠落风险。

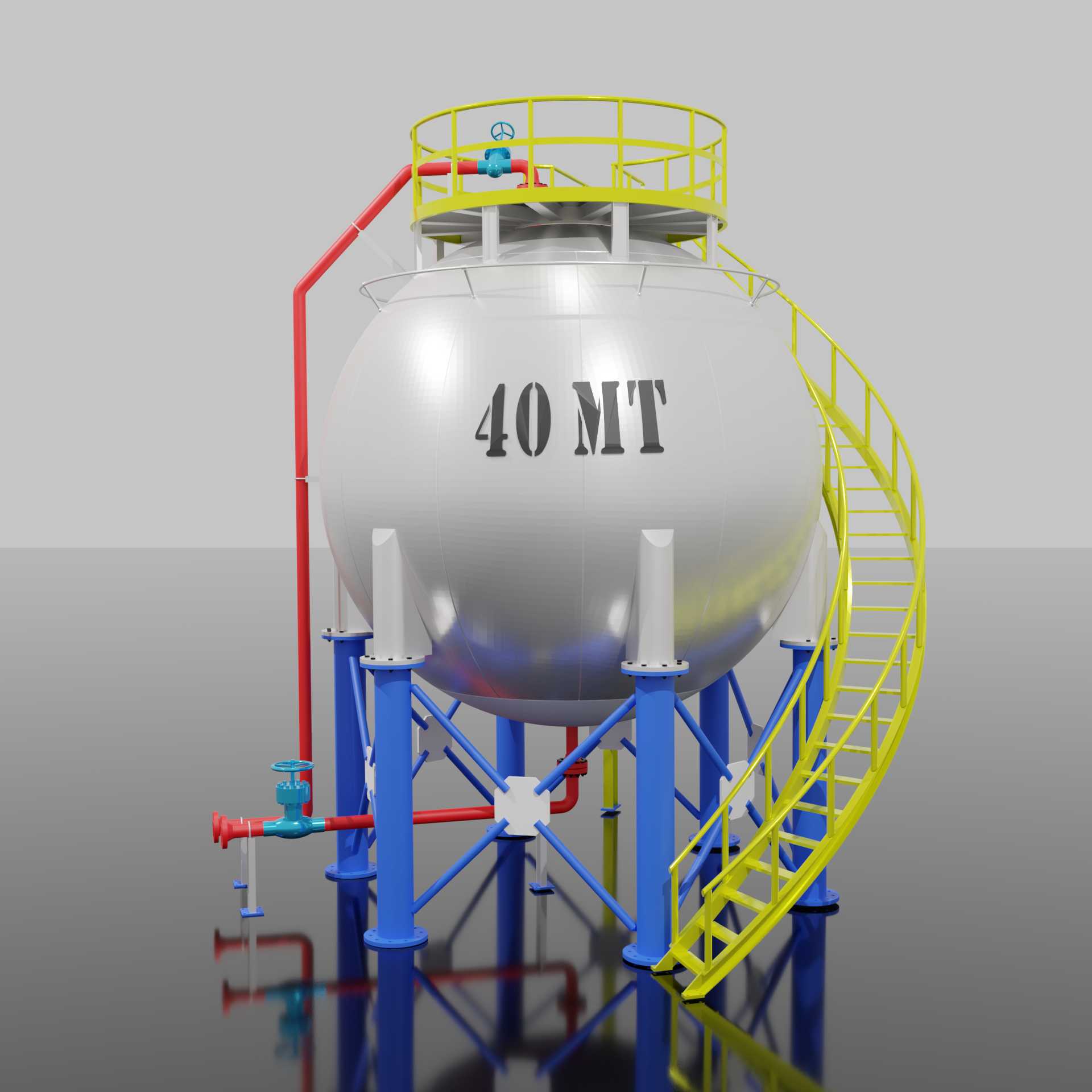

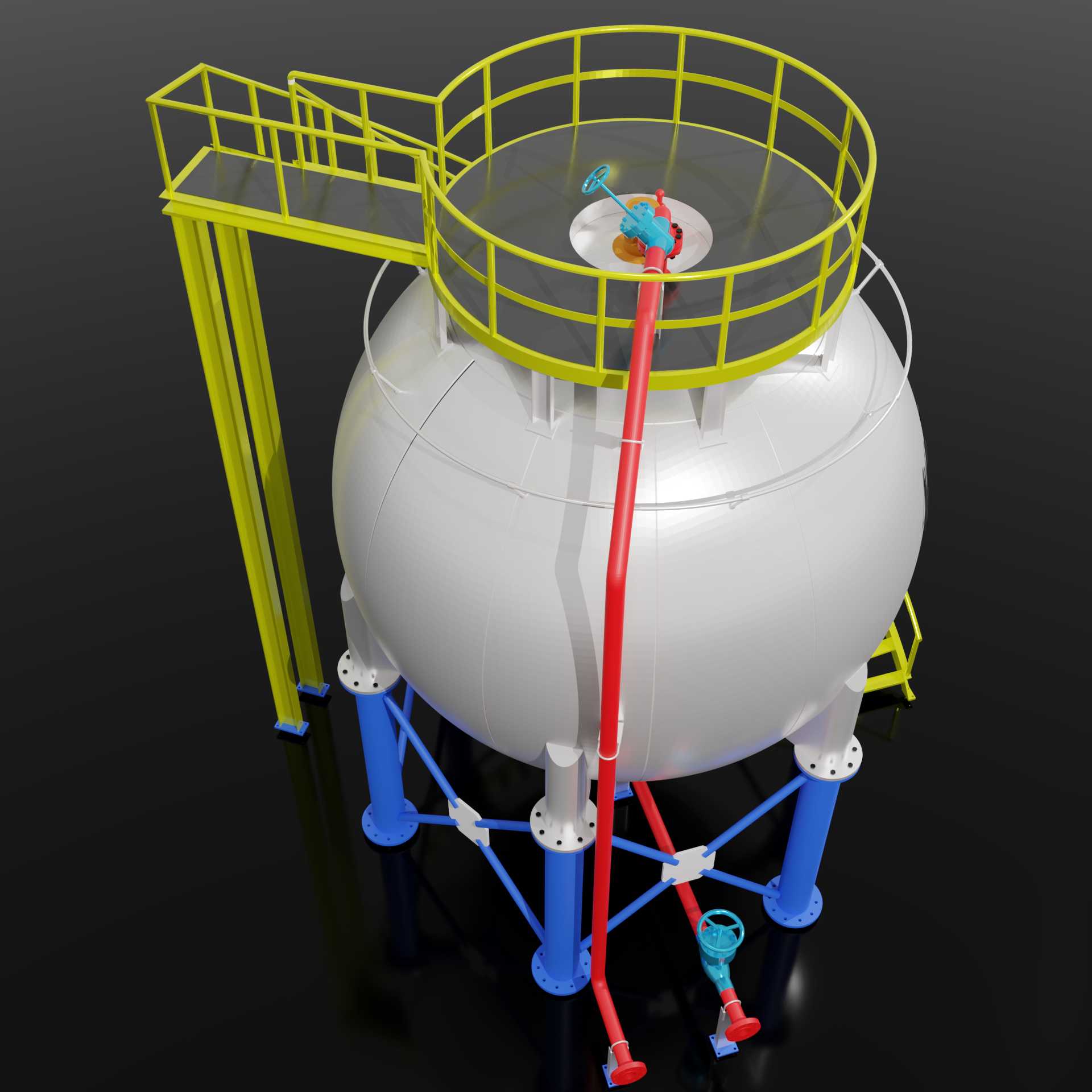

　　底部的支撑结构采用多根均匀分布的立柱式支腿，支腿与球壳的连接位置做了过渡补强板，避免球壳局部应力集中，支腿之间设置了交叉式的横向支撑连杆，把所有支腿连接成一个整体的受力框架，不仅可以承受罐体满料时的垂直静载荷，还能抵御场站区域的风载、轻微地震载荷带来的水平方向作用力，避免罐体出现倾斜或者局部失稳。罐体的进出料管线从底部接入，配套了操作阀门与旁通管路，进料时介质从底部管路平缓注入，避免高速进料冲击球壳内壁产生静电或者局部磨损，出料时可以依靠介质自身压力完成输送，不需要额外配置罐内提升装置。顶部的管线还设置了安全泄放支路，当罐内压力超过设定阈值时，安全阀会自动起跳泄放多余压力，保障罐体运行安全。

　　设计过程中首先确定的是球壳的公称直径，根据40公吨介质的存储密度、设计承压值，反推球壳的内径尺寸，确保有效容积满足存储量要求，同时预留出顶部气相空间、底部液位死区的余量，避免进料过满导致温度升高时介质膨胀超压。球壳的分瓣采用了标准的足球式分瓣方案，每一块瓣片的曲率一致，既方便工厂预制压型，也能降低现场拼接时的组对难度，减少焊缝的不规则应力。支腿的布置角度经过载荷验算，每根支腿承受的垂直载荷均匀分布，支腿底部的基础连接板预留了地脚螺栓安装孔，现场安装时可以直接和混凝土基础的预埋螺栓对接，安装定位效率高。

　　从安装边界来看，这套球罐的安装占地范围以球心为中心，外围要留出螺旋梯的通行空间、管线操作的检修空间，罐体周边至少预留1.5米以上的巡检通道，和周边其他工艺设备的安全间距符合油气场站的防火规范要求。顶部平台的高度对应球罐顶部的标高，盘梯的入口位置设置在离地面0.2米左右的高度，方便人员踏入。底部管线的接口标高和站场的工艺管线标高匹配，不需要额外做过多的管线变向调整，减少管路的阻力损失。整体结构没有冗余的装饰性构件，所有外露的结构件都服务于储料、操作、安全防护的核心功能，从预制、运输到现场组焊、后期运维的全流程都贴合工业现场的实际使用逻辑，没有脱离工程实际的理想化设计。
