双缸立式无油空气压缩机三维设计

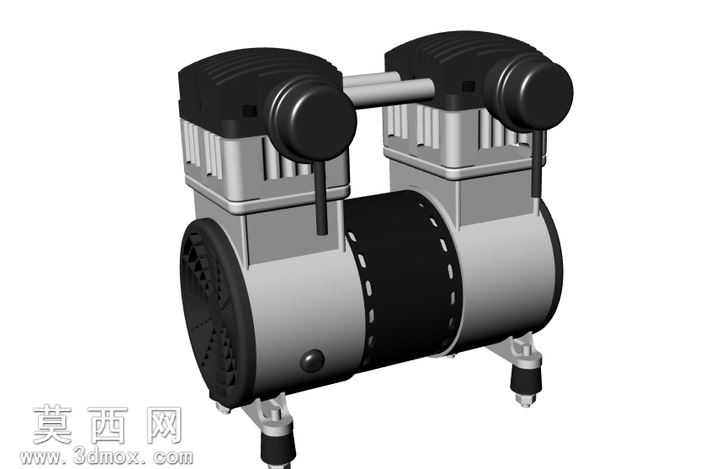

本作品为双缸立式无油空气压缩机的三维数字化模型，建模阶段依托三维参数化设计软件完成全结构1:1比例构建，首先对设备核心布局进行规划：采用卧式主电机搭配对称分布的两个立式压缩缸体的布局，建模时先绘制主电机的回转基体轮廓，通过旋转特征生成电机的圆柱主体，再对电机表面的散热凹槽、端盖通风孔阵列做细节切除，还原电机的散热结构特征。两个压缩缸体采用对称参数化建模，先完成单个缸体的散热鳍片阵列、缸盖密封结构、进气阀座的特征搭建，再通过镜像装配完成双缸布局，中间的连通导气管采用扫描特征生成，精准匹配缸体间的气路连接角度。底部支撑脚部分单独建模，还原橡胶减震垫与金属安装支架的嵌套结构，支架上的安装孔位、固定螺栓特征均按照实际装配尺寸做细节还原，保证模型的装配合理性。材质与渲染阶段，针对不同部件匹配对应材质属性：电机主体与缸体外壳赋予哑光银灰色金属材质，模拟铝合金压铸的表面质感，缸盖与电机端盖的黑色部件赋予磨砂工程塑料材质，还原耐高温工程塑料的哑光颗粒质感，减震脚垫赋予黑色橡胶材质，调整材质的粗糙度与反光度参数，还原橡胶的漫反射特性，金属管路部分赋予亮面金属材质，模拟镀锌钢管的表面光泽。渲染时采用三点布光方案，主光源从斜上方投射，突出缸体散热鳍片的层次感与电机表面的曲面弧度，辅助光源补全底部支撑结构的暗部细节，环境光采用柔和的漫反射光，避免模型表面出现过强的反光死角，最终渲染效果清晰呈现设备的整体结构与部件材质差异。设计思路上围绕无油压缩机的核心特性展开，省略传统有油压缩机的油路润滑结构，突出缸体的自润滑材质适配结构，双缸对称布局的设计既保证了压缩空气的输出效率，也能平衡设备运行时的往复惯性力，降低运行震动，底部的减震脚设计进一步优化设备的运行稳定性，整体模型完整还原无油压缩机的核心结构特征，可用于产品结构展示、原理演示以及相关配套设备的装配适配参考。
