锂电池PP侧包装注塑模具结构设计

　　这套模具针对锂电池PP材质侧包装构件的注塑成型需求开发，核心服务于消费类及动力类锂电池的封装防护环节，在锂电池组装生产线中，这类侧包装构件是电芯外部绝缘防护、结构定位的关键零件，直接贴合电芯侧边安装，既要满足绝缘防护的基础要求，也要适配电芯堆叠组装时的尺寸公差配合，避免后续模组装配出现干涉问题。从实际应用场景来看，这类PP侧包装件广泛用于方形锂电池的侧边封装，替代传统的胶粘绝缘片，一体注塑成型的构件结构强度更均匀，耐电解液腐蚀性能更稳定，在电池长期充放电的温变循环中，不会出现胶粘层老化脱落的问题，能有效降低电芯侧边绝缘失效的风险。

　　设计这套模具时，首先围绕PP材料的成型特性做了流道布局优化，PP材料熔融状态下流动性较好，但冷却收缩率存在各向异性，针对侧包装件薄壁、带网格加强筋的结构特点，进胶点选择在构件非装配面的中心位置，采用潜伏式浇口结构，开模时可自动切断浇口凝料，减少后续人工修剪的工序成本。模具的型腔排布采用一模多腔的平衡式布局，每个型腔的进料距离、流道截面尺寸完全一致，确保不同型腔注塑时的充模压力、保压时间同步，避免不同模腔成型的零件出现尺寸偏差、收缩凹陷的问题。

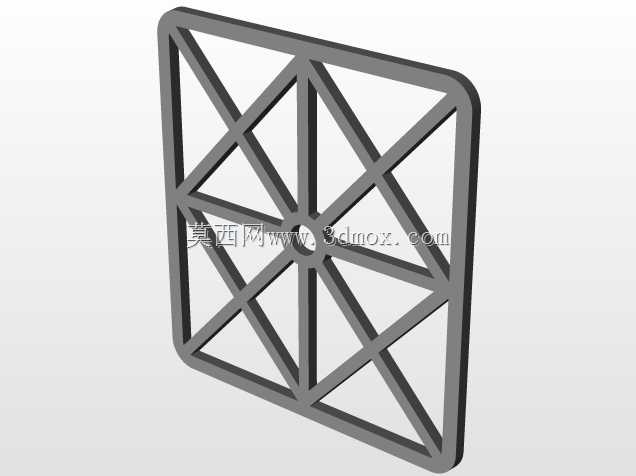

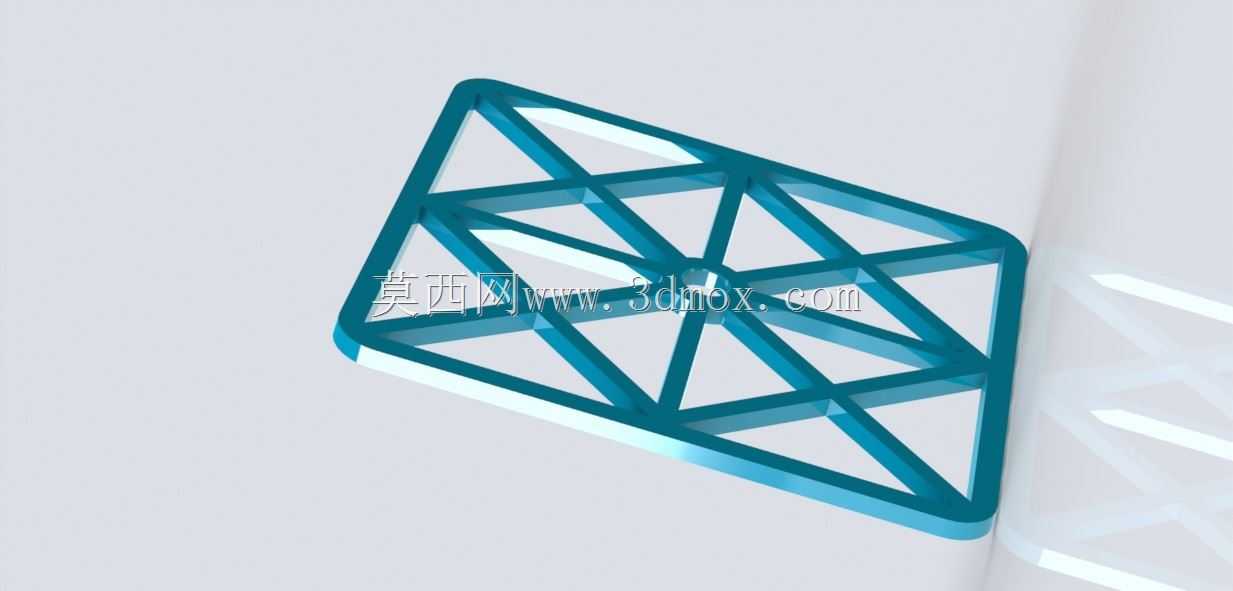

　　模具的成型部分，型芯侧直接复刻了侧包装件表面的网格加强筋结构，这些网格筋并非装饰性结构，一方面是在不增加零件整体壁厚的前提下提升构件的抗弯折强度，避免电池组装过程中侧边受力出现开裂；另一方面网格结构可以在电芯与外包装之间形成微小的空气间隙，提升电池工作过程中的散热效率，避免热量在侧边局部堆积。型腔侧的加工精度控制在微米级，确保成型后的零件表面光滑无毛刺，不会出现锐边划伤电芯绝缘层的问题，所有成型面的脱模斜度控制在1.5度以内，既保证开模时零件可以顺利脱离型腔，也不会因为斜度过大导致零件装配尺寸超差。

　　冷却系统的设计围绕模具的热平衡展开，在型芯和型腔内部都设计了随形排布的冷却水道，水道距离成型面的距离保持均匀，避免出现局部冷却不均导致的零件翘曲变形，针对网格筋位置的热量集中区域，额外增设了局部冷却镶件，确保筋位位置的冷却速度与主体平面一致，防止筋位处出现缩痕、应力集中的问题。导向定位系统采用精密导柱导套配合，同时在型腔周边增设了锥面定位结构，承受注塑过程中产生的侧向胀模力，避免长期生产后模具出现错位，导致零件壁厚不均的问题。

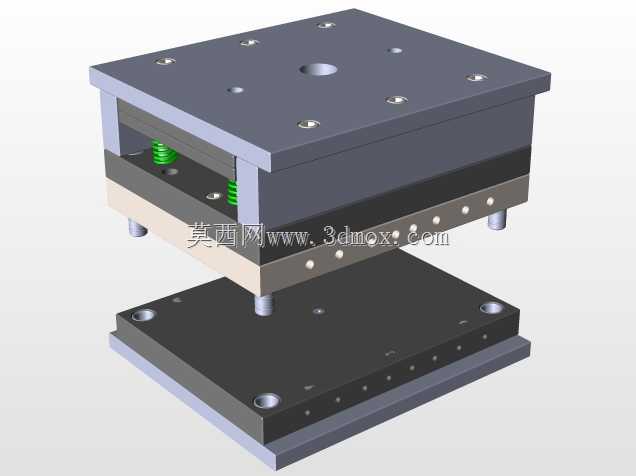

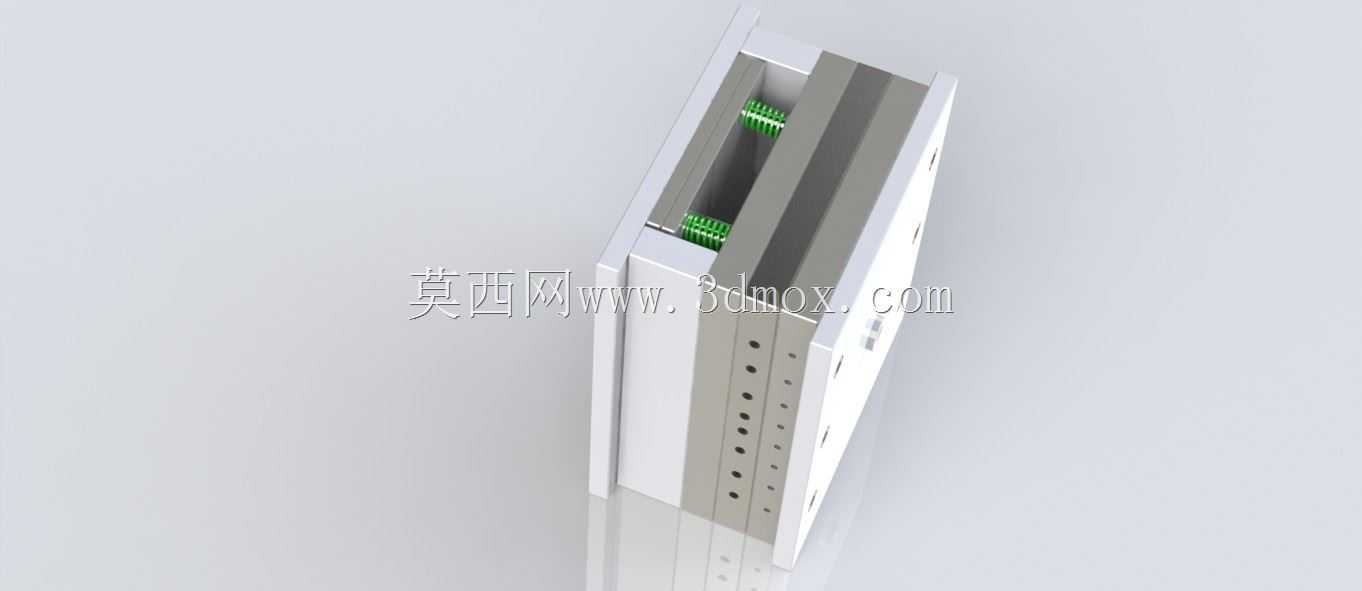

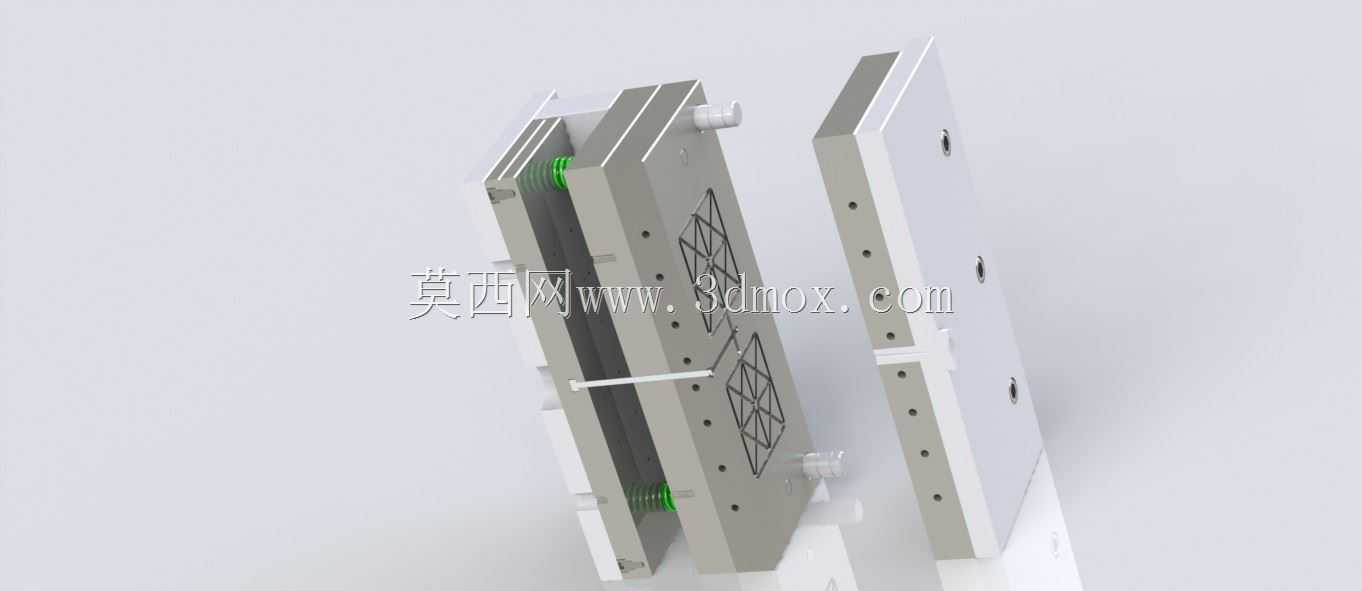

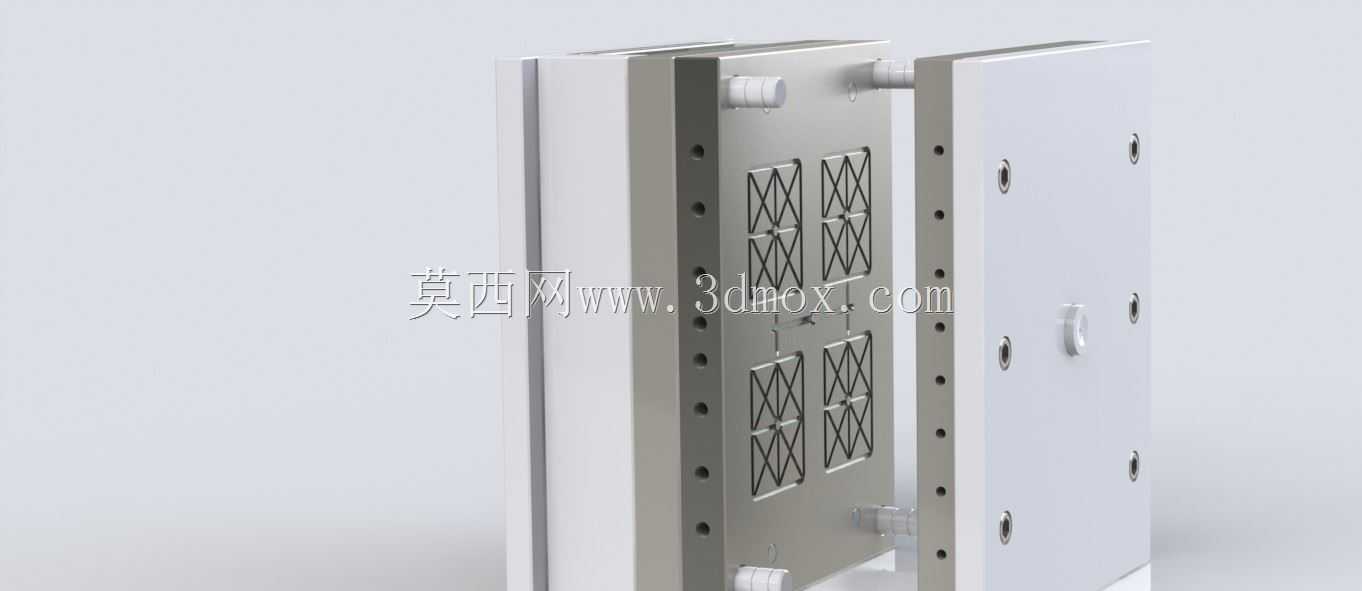

　　从安装边界来看，这套模具适配常规规格的卧式注塑机，模架的长宽尺寸、锁模孔位置、顶出孔排布都符合对应吨位注塑机的安装标准，模具的总厚度在注塑机的容模厚度范围内，开模行程满足顶出零件加上流道凝料取出的空间需求。顶出系统采用顶针与顶块结合的方式，在零件的平面区域布置圆顶针，在网格筋的交叉位置布置扁顶针，确保顶出力均匀分布，不会因为顶出位置不合理导致零件出现顶白、变形的问题，顶针的装配精度控制在间隙配合范围内，既保证顶针可以顺畅滑动，也不会出现飞边溢料的问题。

　　排气系统的设计针对PP材料注塑时容易产生困气的位置，在型腔的填充末端、网格筋的交汇位置都开设了深度合适的排气槽，排气槽的深度控制在PP材料不溢边的临界值以内，确保注塑过程中型腔内的空气可以顺利排出，避免零件内部出现气泡、表面出现烧焦痕的缺陷。模具的易磨损部位，比如浇口套、导柱导套、顶针孔位置都采用了耐磨合金钢材质，经过淬火处理提升表面硬度，延长模具的维护周期，适合大批量连续生产的需求。在实际生产验证中，这套模具成型的PP侧包装件尺寸稳定性好，装配时与电芯侧边的贴合度高，卡扣结构的卡接力稳定，满足锂电池自动化组装线的快速装配要求，成型周期控制在合理范围内，能有效支撑锂电池量产环节的零件供应需求。
