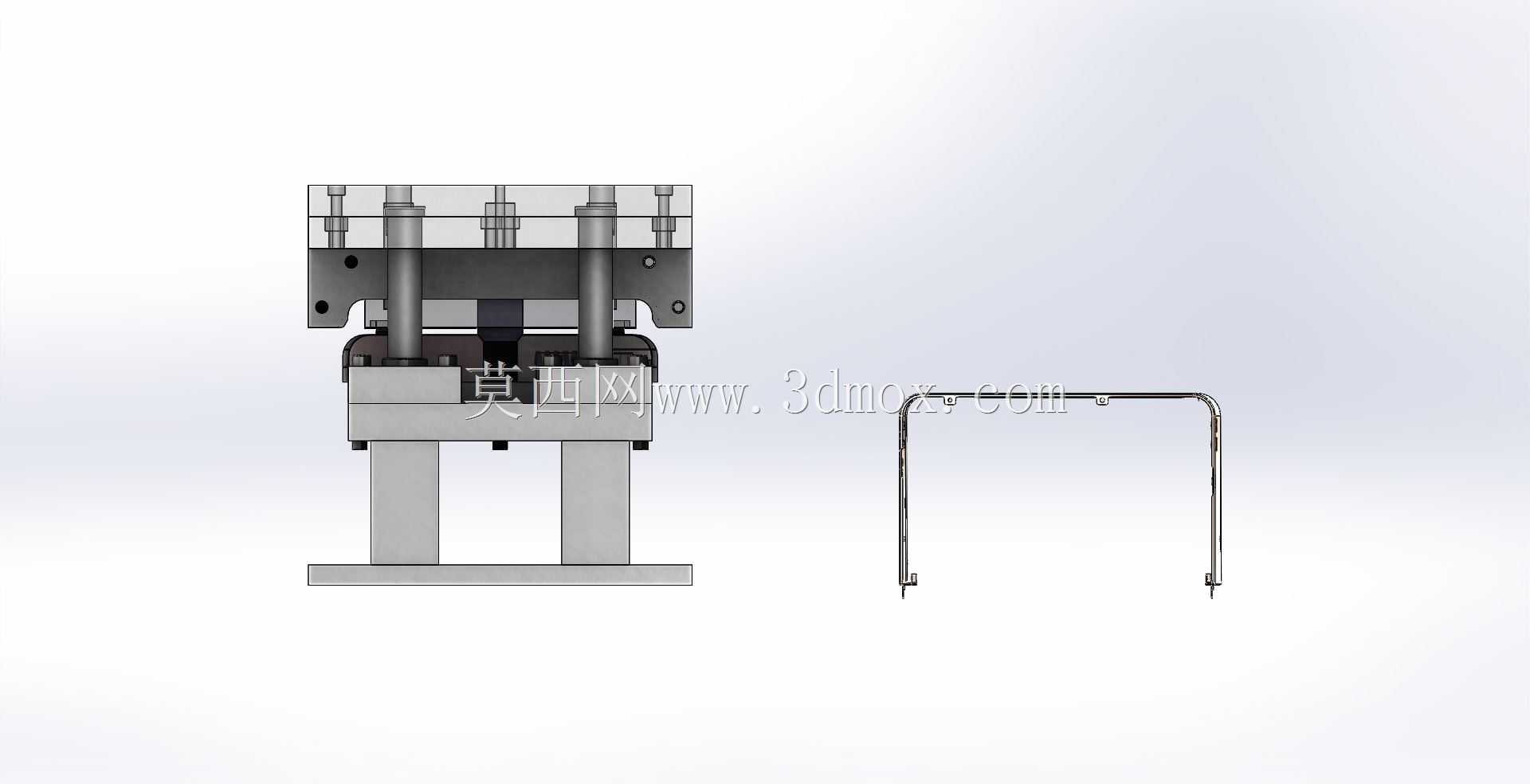

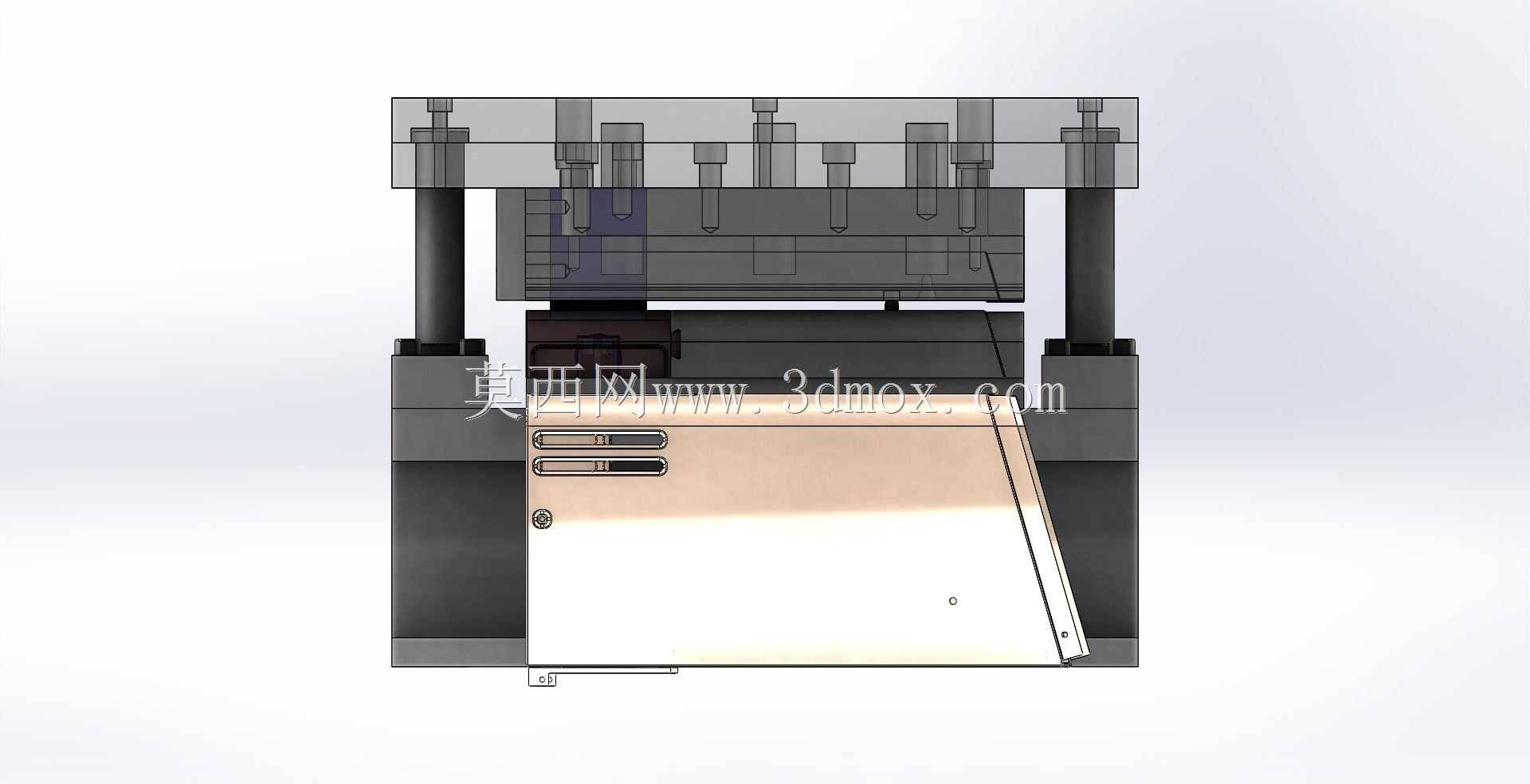

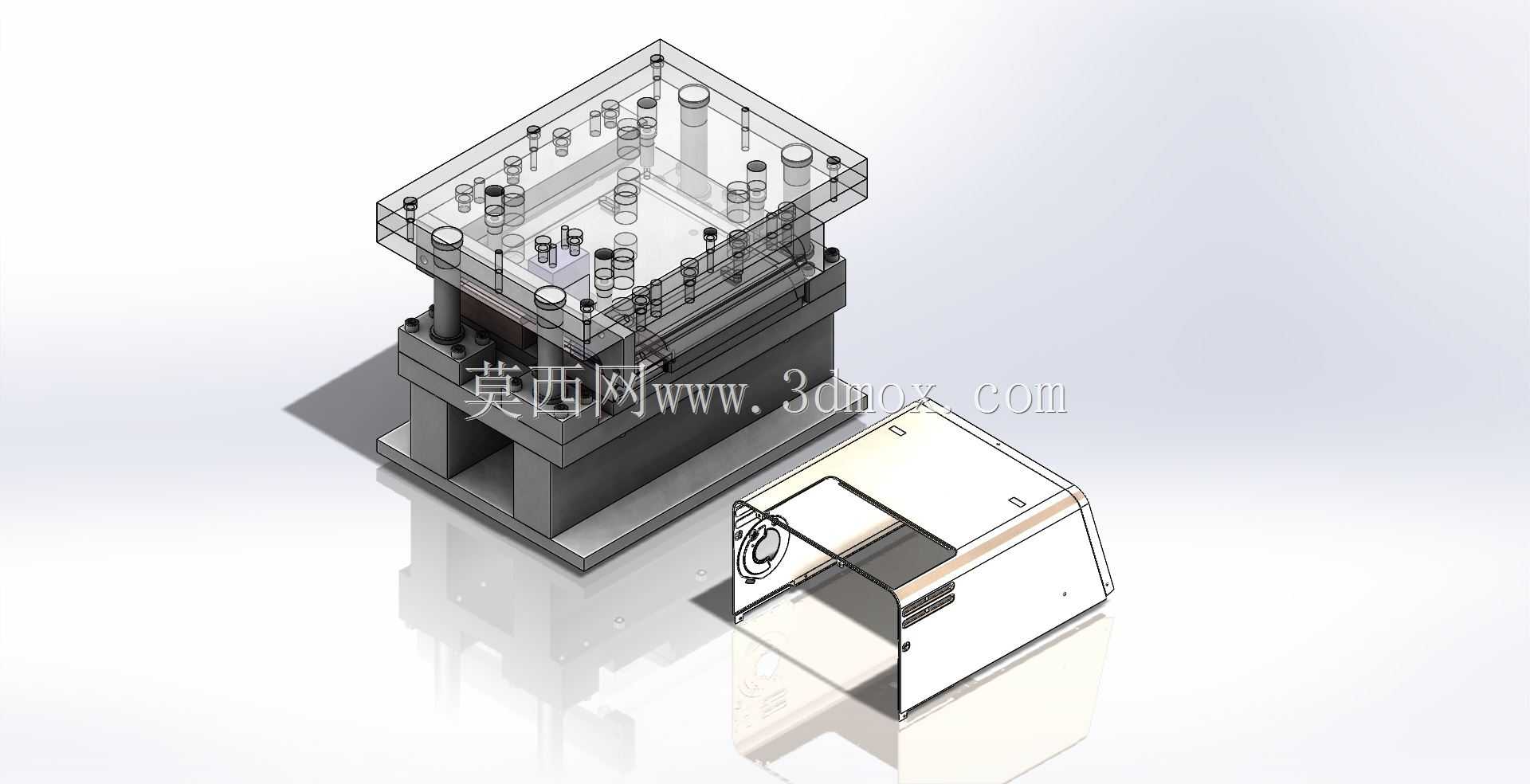

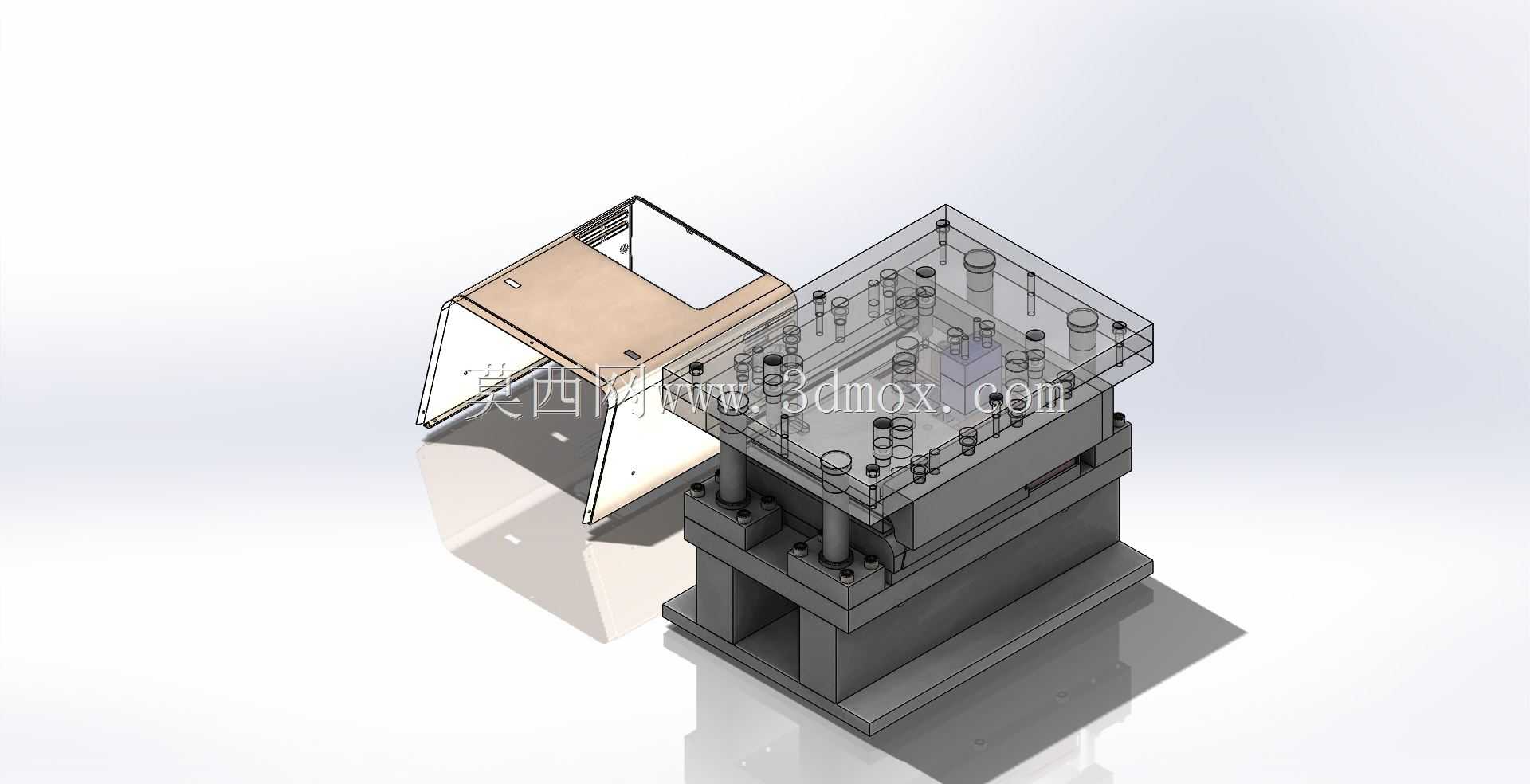

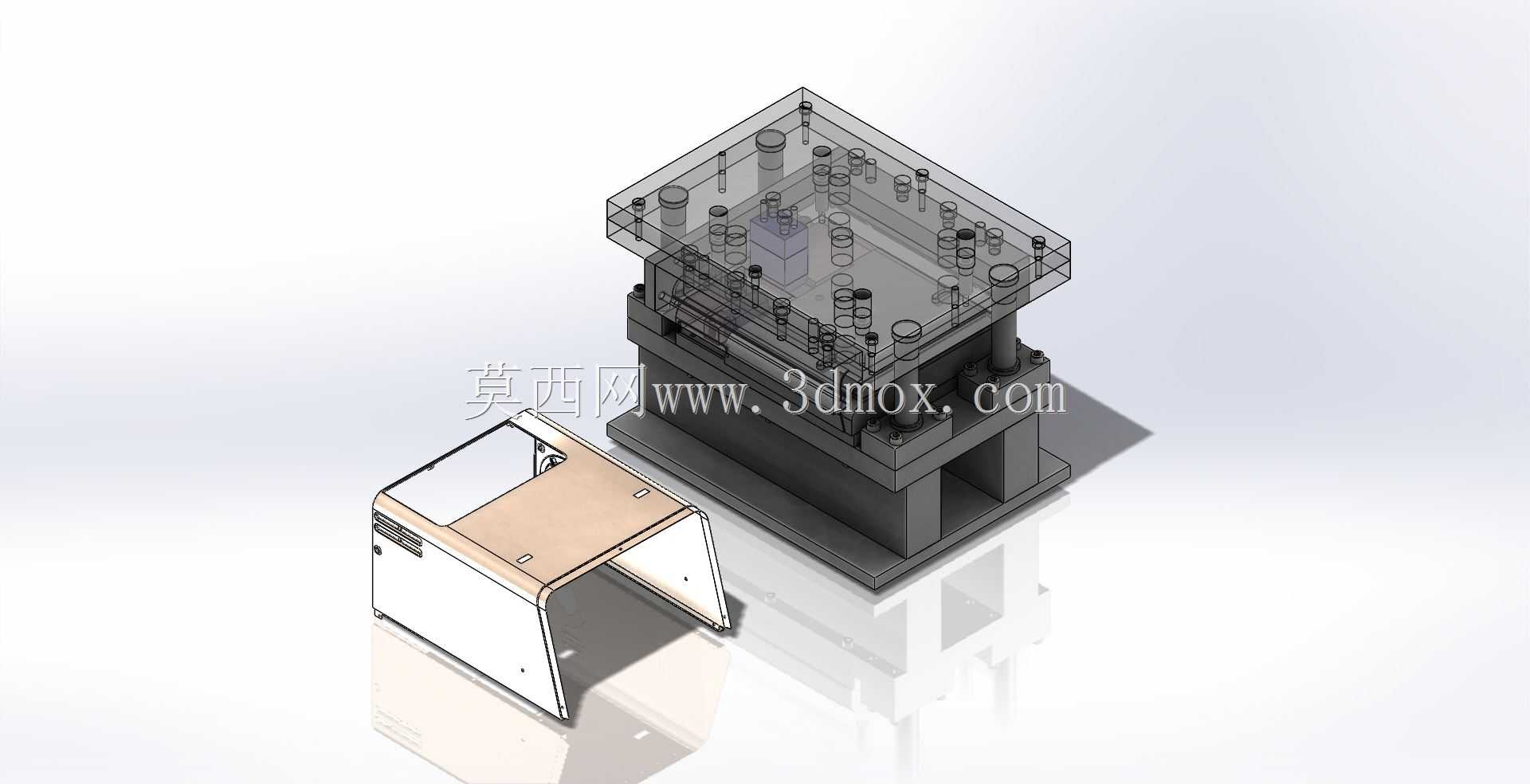

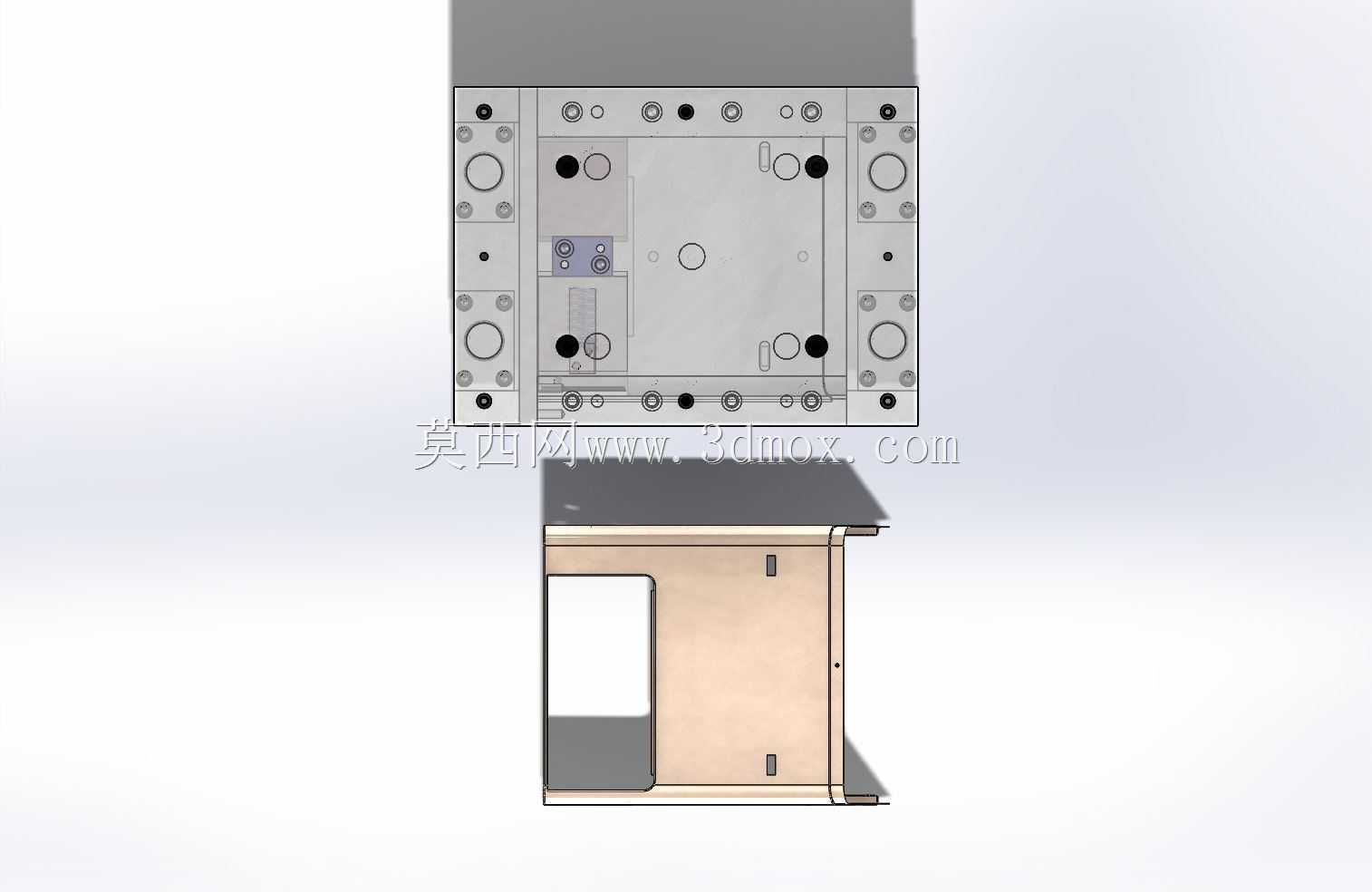

折叠式迷你燃气加热器盖注塑成型模具

　　这套模具针对折叠式迷你燃气加热器盖的量产需求开发，核心服务于户外便携燃气具、小型家用采暖配件的注塑生产环节，适配聚丙烯、阻燃ABS等常用家电外壳塑胶原料的注射成型工艺，能稳定完成带折叠铰接结构的薄壁盖体批量加工。日常生产中，这类加热器盖多用于便携露营燃气取暖器、桌面式迷你燃气加热装置的外部防护，既需要阻隔内部燃烧结构的热量外溢避免误触烫伤，也要预留折叠翻转的活动空间，让盖体可在收纳时贴合加热器主体缩小包装体积，使用时翻开形成防护围挡，因此模具结构设计需要同时兼顾薄壁件成型精度与铰接位的活动间隙控制。

　　从结构设计逻辑来看，整套模具采用标准两板模基础结构加装内侧抽芯机构，针对盖体侧边的折叠铰接位做了独立的滑块镶件设计，避免开模时拉伤铰接位的薄壁转轴结构。动定模的分型面沿着盖体的外轮廓边缘设置，在盖体的边角位置做了1.5度的脱模斜度，既保证成型后顶出顺畅不出现粘模问题，也不会因为斜度过大导致盖体装配后与加热器主体出现过大配合间隙。浇注系统采用侧浇口进料，浇口位置设置在盖体非外观面的侧边边缘，成型后去除浇口的痕迹不会影响产品外侧的外观质感，同时侧浇口的进料方式能让塑胶熔体在型腔内的填充流程更短，减少薄壁区域出现缺胶、熔接痕的概率。

　　冷却回路的排布上，定模侧围绕盖体的外观面做了环形随形水路，距离型腔壁的距离保持在12-15mm区间，保证成型过程中型腔表面温度均匀，避免盖体外观面出现缩痕、色差等缺陷；动模侧的水路则围绕顶出机构与抽芯滑块的间隙排布，在不干涉顶针、滑块行程的前提下，尽量靠近型芯的成型区域，缩短成型周期内的冷却等待时间。顶出系统采用顶针+顶块组合的方式，在盖体的内部加强筋位置布置直径4mm的圆顶针，在铰接位的平整区域设置矩形顶块，顶出力分布更均匀，避免薄壁盖体顶出时出现变形、顶白问题。

　　安装边界方面，整套模架采用标准龙记模架规格，长宽尺寸适配160吨级卧式注塑机的哥林柱间距，模具总厚度符合该吨位注塑机的最小模厚要求，定位圈直径采用通用的100mm标准尺寸，浇口套的球面半径适配注塑机射嘴的常规规格，上机安装时不需要额外做改装适配。模具的开模行程设置为200mm，足够让带折叠结构的盖体顺利从型芯上脱出，抽芯滑块的行程设置为15mm，完全脱离铰接位的倒扣区域后再执行顶出动作，避免抽芯过程刮伤产品的转轴配合面。日常生产维护时，滑块的导向面、顶针的配合面都预留了润滑油槽，可在连续量产过程中定期加注润滑脂减少磨损，铰接位的镶件采用独立可拆结构，长期生产出现磨损后可单独更换镶件，不需要整体返修模仁，降低后期维护成本。

　　针对折叠盖的功能需求，模仁的成型面在铰接位的转轴位置做了0.02mm的预留间隙，保证成型后的盖体铰接位置转动顺畅，不会出现过紧卡滞或者过松松垮垮的问题；盖体与加热器主体配合的卡扣位，模仁尺寸按照原料的收缩率做了精准补偿，成型后的卡扣配合力度适中，既可以牢固扣合在加热器主体上，收纳折叠时也能顺利翻开，不需要后期做二次修配。排气槽开设在分型面的熔体填充末端，深度控制在0.02mm，既能顺利排出型腔内的空气避免出现困气烧焦问题，也不会让塑胶熔体渗入排气槽形成飞边，减少后续去飞边的人工工作量。
