手动杠杆式钢板剪切机结构设计

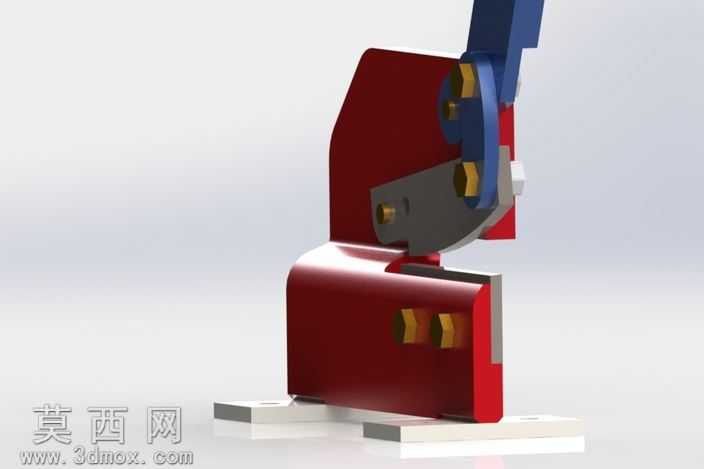

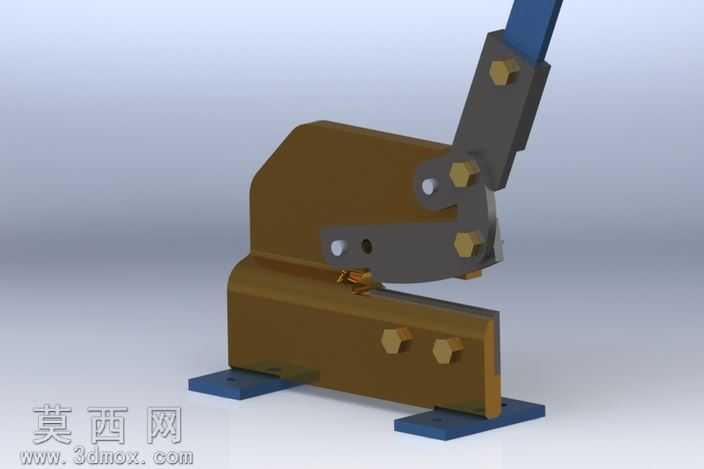

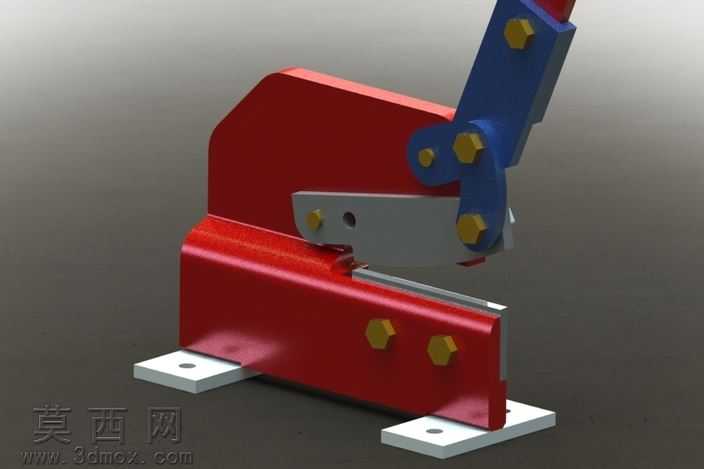

本作品为手动杠杆式剪切设备的三维建模设计，全程在SolidWorks环境下完成全参数化建模与装配验证，建模过程严格遵循机械加工的实际公差配合要求，对每个零件的尺寸、装配间隙都做了对应约束，确保虚拟装配后无干涉、可模拟真实的动作运行逻辑。建模阶段首先从底座结构开始搭建，底座采用带安装孔的板式支撑结构，预留了设备固定的安装位，为整机提供稳定的支撑基础；刀架部分采用分体式设计，固定刀座与活动刀体分别建模，刀刃部分做了对应斜角处理，还原真实剪板刀具的剪切角度，降低剪切过程中的阻力。杠杆驱动结构采用多连杆铰接设计，所有铰接位置都通过同轴心约束模拟销轴连接，手柄部分做了加长力臂设计，通过杠杆放大原理放大输入的手动作用力，让操作人员无需额外动力即可完成薄金属板材的剪切作业。材质渲染阶段，对设备不同部件做了区分化材质设置：机身主体采用红色金属烤漆材质，还原工业手动设备常见的涂装效果，表面添加细微的颗粒质感模拟真实漆面的哑光触感；杠杆臂采用蓝色烤漆材质，与机身形成清晰的视觉区分，方便识别操作部件；所有铰接紧固件采用黄铜色金属材质，模拟工业设备中铜质销轴或镀锌螺栓的金属质感，刀刃部分采用亮面抛光钢材材质，突出刀具的锋利金属特性；安装底座采用磨砂银白金属材质，体现机加工金属的哑光质感。结构设计上充分考虑手动操作的人机工程学，手柄的摆动角度经过运动仿真验证，在有效行程内即可完成板材的剪断动作，同时避免操作过程中出现夹手风险；刀座位置设置了板材托台，可对送入的待剪切板材起到支撑定位作用，保证剪切面的平直度。整体模型完成装配后进行了全局干涉检查，对铰接位置的配合间隙做了微调，确保活动部件在摆动过程中不会与机身发生剐蹭，所有零件的建模都保留了完整的参数特征，可直接导出工程图用于后续的加工生产参考，也可作为手动钣金加工设备的教学演示模型使用。
