带压力表歧管阀剖面结构三维设计

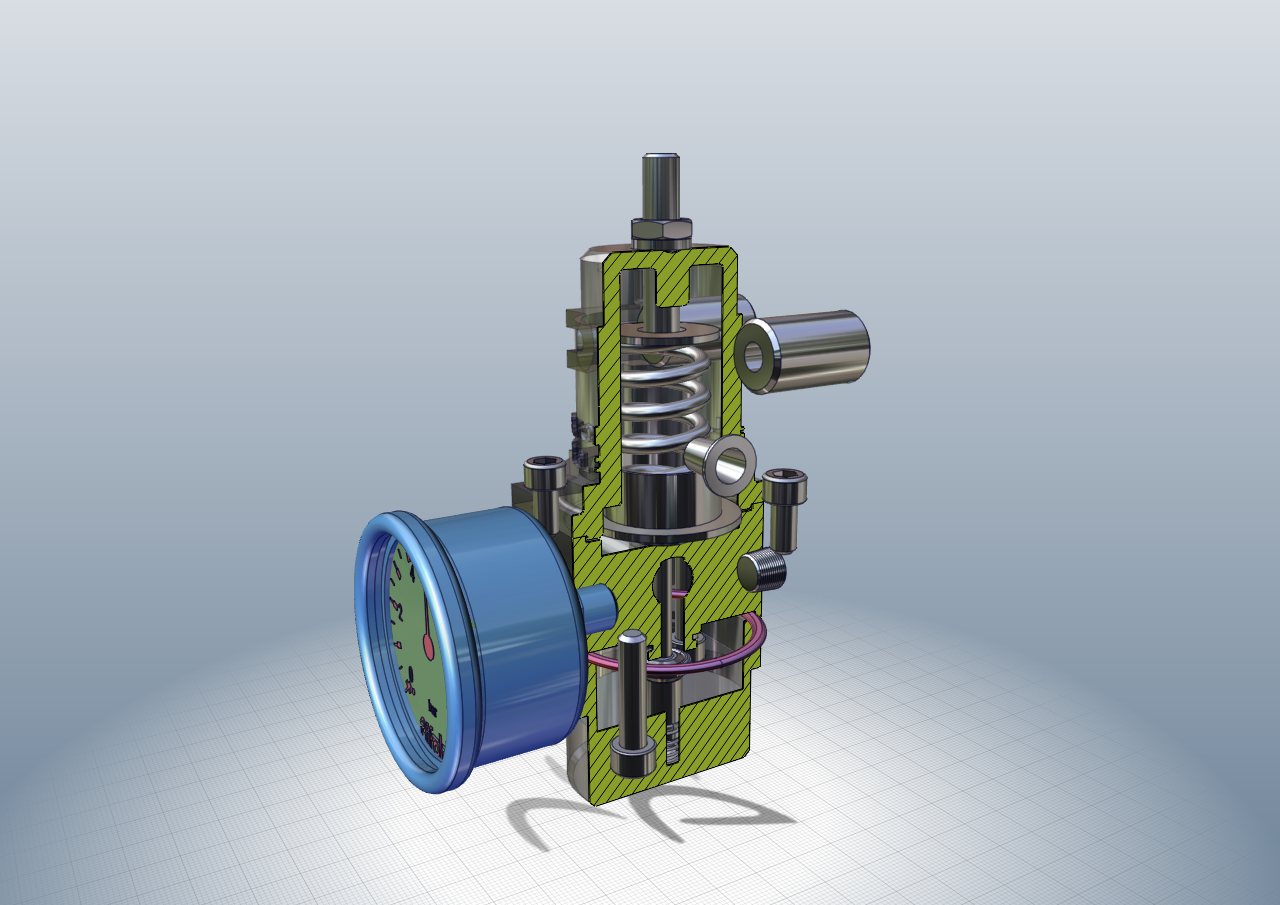

　　在工业流体管路系统的压力监测、支路分流与介质通断控制场景中，这类集成式歧管阀是应用频次极高的核心控制部件，区别于单一通断功能的截止阀，它将压力检测接口、主通路、支路调节结构整合在单一阀体内，大幅减少了管路接头数量，降低了多组件拼接带来的泄漏风险。从剖面结构能清晰看到，阀体内部集成了弹簧复位的阀芯组件，侧置的压力表接口直接连通阀腔，无需额外加装引压管，能实时反馈阀内介质的实时压力，这种集成设计在气动控制系统、小型液压工作站、实验流体管路台架中尤为适用，既节省安装空间，也减少了现场配管的工作量。

　　设计这类阀件时，首先要明确的是安装边界的尺寸约束，阀体主通路的接口采用标准外螺纹连接，侧置压力表的接口为通用M14×1.5压力表专用螺纹，适配市面上绝大多数径向安装的普通压力表，阀体整体的安装固定位预留了两个对称的螺栓过孔，孔距匹配常规阀组安装支架的通用尺寸，不需要单独定制安装基座。内部阀芯的行程设计经过校核，弹簧的预紧力匹配常规0-1.6MPa的工作压力区间，当阀前压力超过设定阈值时，阀芯会在介质压力作用下克服弹簧力抬升，实现溢流泄压，同时侧置的压力表能直观呈现压力变化，方便现场操作人员快速判断管路工作状态。

　　从结构细节来看，阀体的流道采用了圆弧过渡设计，避免直角流道带来的介质紊流与压力损失，阀芯与阀腔的配合面采用了锥面密封结构，相比平面密封，锥面密封的对中性更好，在多次开关动作后依然能保持稳定的密封性能，不会因为阀芯轻微偏磨出现内漏。剖面中能看到的紫色密封件为丁腈橡胶材质，适配常规矿物油、压缩空气、水等通用介质，若应用在腐蚀性介质场景，只需更换对应材质的密封件即可，不需要改动整体阀体结构，这种模块化的密封设计思路，能大幅拓展阀件的适用场景，减少不同工况下的重复设计工作量。

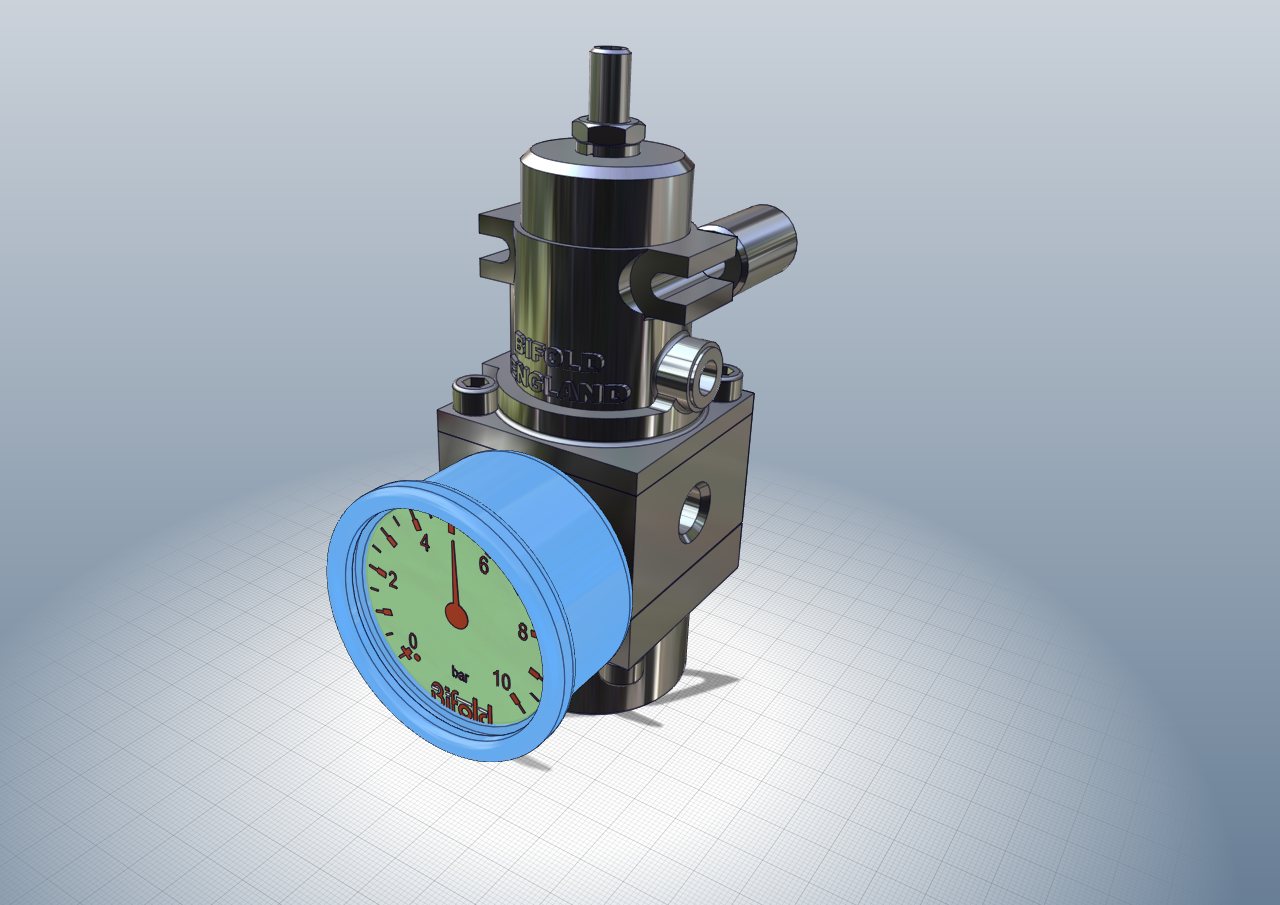

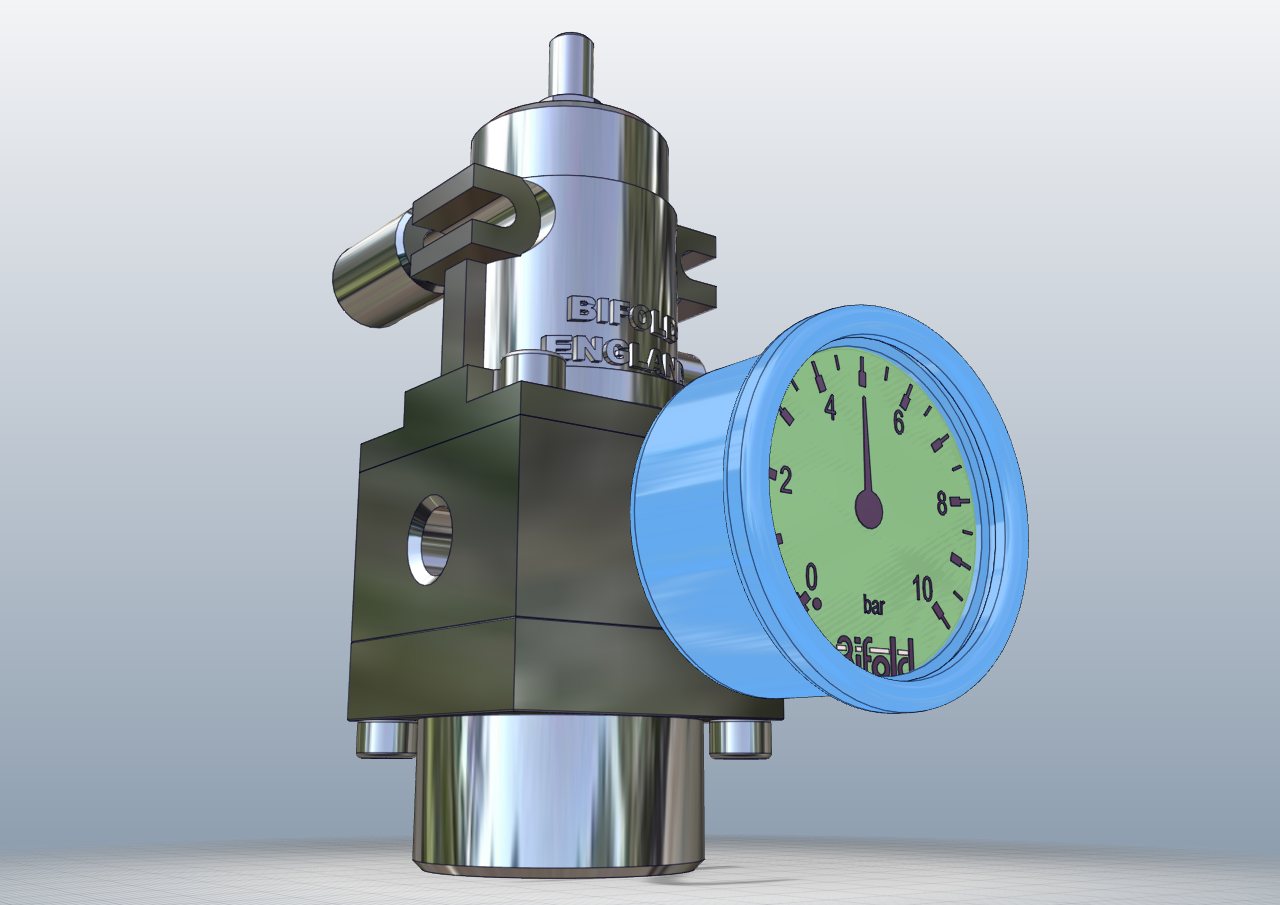

　　在实际设备选型匹配时，需要注意该阀的安装方向，压力表接口建议朝向便于人员观测的一侧，阀体的介质流向标识要与管路内介质流动方向保持一致，反向安装会导致压力表测压失准，同时会影响阀芯的正常启闭动作。阀的顶部调节杆预留了调节余量，可通过顶部的锁紧螺母调整弹簧预紧力，从而改变阀的开启压力阈值，调整完成后拧紧锁紧螺母即可防止运行过程中预紧力松动。这类集成测压功能的歧管阀，相比传统分开安装的截止阀+压力表+接头的组合，整体体积缩小约40%，管路泄漏点减少3个，在紧凑型气动设备、小型液压动力单元、实验室流体测试台等安装空间受限的场景中，能大幅提升管路布局的紧凑性，同时降低后期运维的排查难度。

　　建模过程中对所有配合面都做了公差匹配，阀芯与阀腔的配合采用H7/h6的间隙配合，既保证阀芯动作顺畅无卡滞，又不会因为间隙过大导致内漏超标，弹簧的建模参数匹配实际弹簧的刚度、节距、丝径参数，在做运动仿真时能真实模拟阀芯启闭的动态过程，可直接用于后续的有限元受力分析与流场仿真，验证不同压力、不同流量下的阀件工作性能。阀体的外部结构做了圆角过渡处理，避免尖锐棱角在安装运维过程中划伤操作人员，所有外部棱边的圆角半径不小于R1，符合机械安全设计的通用要求。
