离心风机扇体结构三维设计

　　在工业通风、烟气输送、车间换气等场景中，离心风机的扇体是决定整机气动效率与运行稳定性的核心部件，本次设计的扇体针对常规工业离心通风机的本体结构展开，匹配叶轮公称直径250mm的机型参数，可直接适配同规格风机的蜗壳装配需求。从实际应用来看，这类扇体主要承担气流的导向与动能转换作用，当叶轮高速旋转时，轴向进入的气流在扇体构成的流道内完成90度转向，同时将叶轮输出的动压逐步转化为静压，降低流道内的涡流损耗，这也是扇体型线设计的核心出发点。设计过程中首先确定了流道的核心尺寸基准，以叶轮中心为原点，内圈流道直径匹配叶轮外径250mm，保证叶轮与扇体之间的间隙控制在合理范围，避免间隙过大造成回流损失，也防止间隙过小出现运行擦碰。

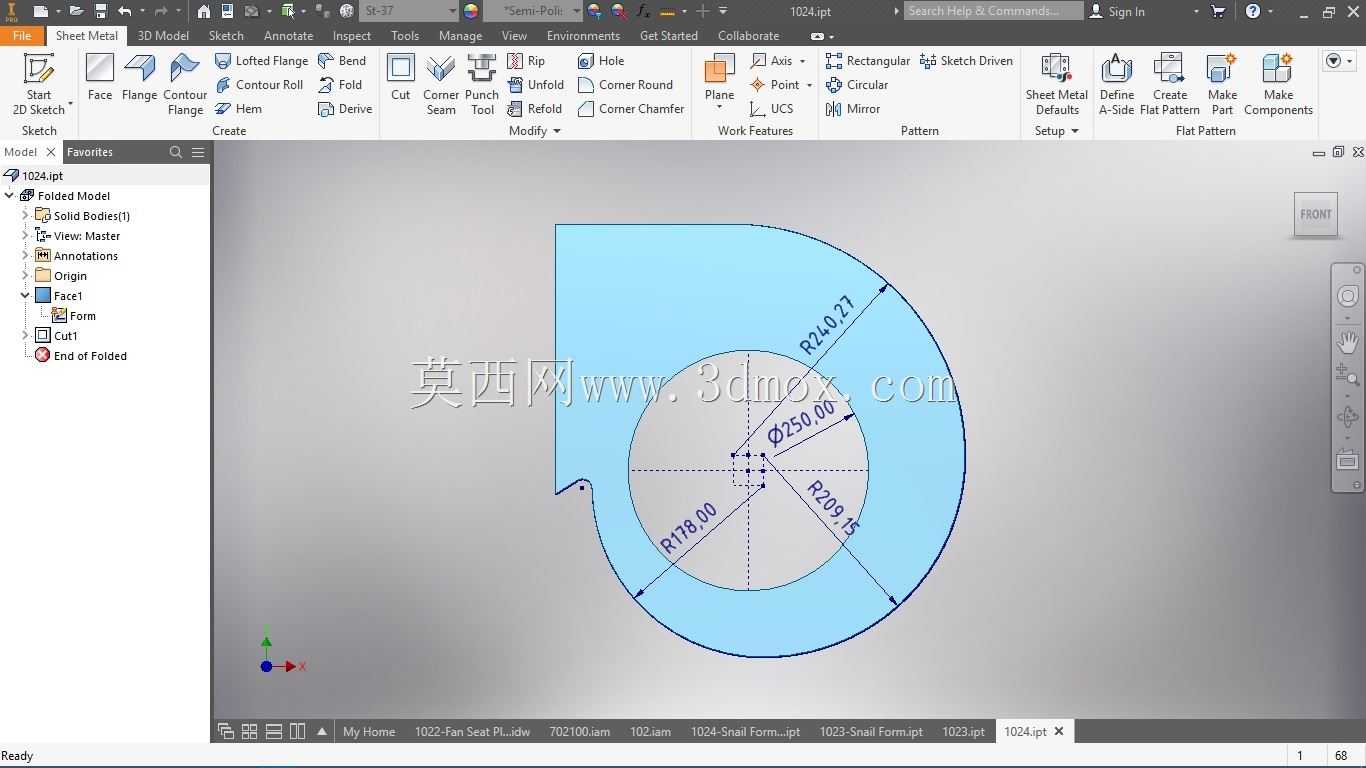

　　流道的型线采用多段圆弧拟合的方式绘制，其中靠近出风口位置的R240.27大圆弧段，主要作用是平滑引导气流向出风口汇聚，减少气流转向时的局部阻力；内圈的R78、R209.75等圆弧段则是根据气流在流道内的速度梯度变化设计，越靠近出风口位置，流道截面逐步扩大，符合离心风机静压转换的流道设计逻辑。从安装边界来看，扇体的轴向宽度需要匹配对应叶轮的宽度尺寸，同时两侧预留与蜗壳侧板连接的安装边，安装边的螺栓孔位可根据配套蜗壳的连接标准进行适配，本次设计的扇体为单蜗壳型线的主体部分，可直接与侧板、进风口法兰拼接组成完整的风机蜗壳组件。在实际工程应用中，这类小直径离心风机扇体多用于小型设备的散热通风、小型除尘系统的引风、实验室通风柜的排风等场景，

　　其运行转速通常在1450r/min到2900r/min之间，设计时需要保证型线的顺滑度，避免流道内出现突兀的折角，否则会在高转速运行时产生异常气动噪声，同时降低风机的实际输出风量。设计过程中还考虑了扇体的加工工艺性，若采用钣金折弯成型，各段圆弧的曲率需要匹配常用钣金折弯的加工能力，避免过小的折弯半径造成板材开裂；若采用焊接成型，则需要在各段型线的拼接位置预留焊接坡口，保证焊接后的流道内壁平整，减少焊缝凸起对气流的干扰。从结构受力角度来看，扇体在运行时会承受气流的静压作用，尤其是靠近出风口位置的壁面，静压值相对更高，设计时需要根据配套风机的额定风压选择合适的板材厚度，常规250mm直径的风机扇体，采用1.

　　5mm到2mm厚度的冷轧钢板即可满足强度要求，若应用于高压输送场景，则需要适当增加板材厚度，或者在扇体外壁增加加强筋结构，避免运行时出现壁面振动产生噪声。另外，扇体的出风口尺寸需要匹配对应的通风管道接口，本次设计的扇体出风口宽度与流道轴向宽度一致，可直接对接标准规格的圆形或方形风管，无需额外加装变径接头，减少现场安装的工作量。在三维建模过程中，首先绘制扇体的截面型线草图，通过尺寸约束与几何约束保证各段圆弧的相切关系，避免出现型线不光顺的问题，之后通过拉伸命令生成扇体的主体结构，再对安装边、连接孔等细节特征进行细化，建模过程中需要注意各特征的参数化关联，方便后续根据不同的风量风压需求调整扇体的直径、宽度、型线曲率等参数，快速衍生出不同规格的扇体结构。对于结构设计从业者来说，这类扇体的设计核心在于平衡气动性能与加工工艺性，不能单纯追求气动效率而设计出过于复杂的型线，导致加工难度大幅提升，也不能为了简化加工而采用过于简单的圆弧拼接，造成风机运行效率偏低、能耗过高的问题。实际选型过程中，需要根据系统需要的风量、风压、输送介质的特性（如是否含尘、是否有腐蚀性）来选择扇体的材质与表面处理方式，输送普通空气时采用冷轧钢板喷塑即可，输送含腐蚀性气体时则需要采用不锈钢材质或者做防腐涂层处理。
