转印机双排链传动结构三维设计

　　这套链传动结构是针对转印机设备的传动需求做的定制化设计，核心解决原有单排链传动在转印机连续作业场景下的传动稳定性不足问题。转印机在实际生产中，需要带动承载印刷基材的辊组做匀速同步运转，传动过程中不仅要传递稳定的扭矩，还要适配设备长时间连续运行的工况，避免出现跳齿、传动滞后、链条张紧失效等问题，否则会直接导致转印图案错位、基材走偏，产生批量印刷废品。

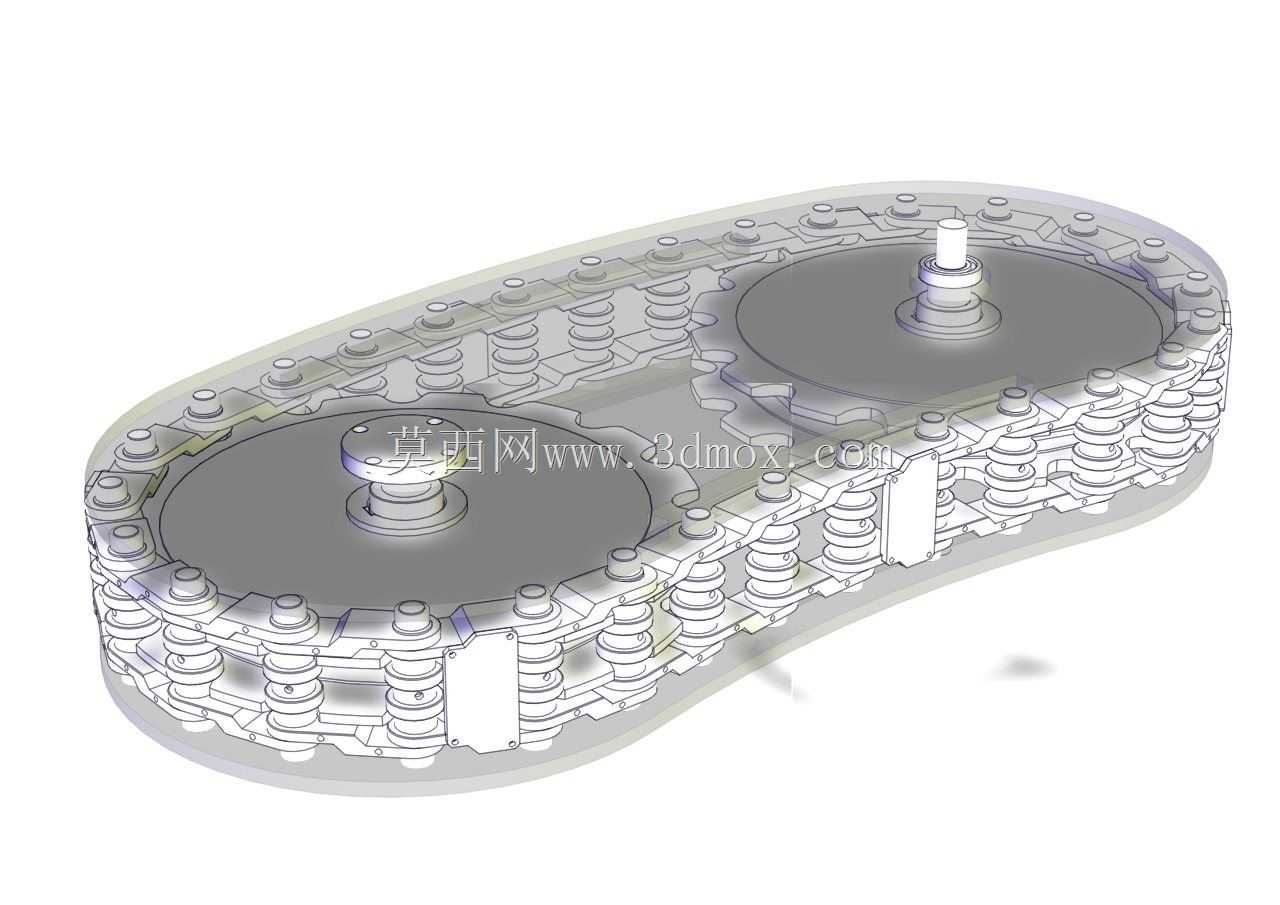

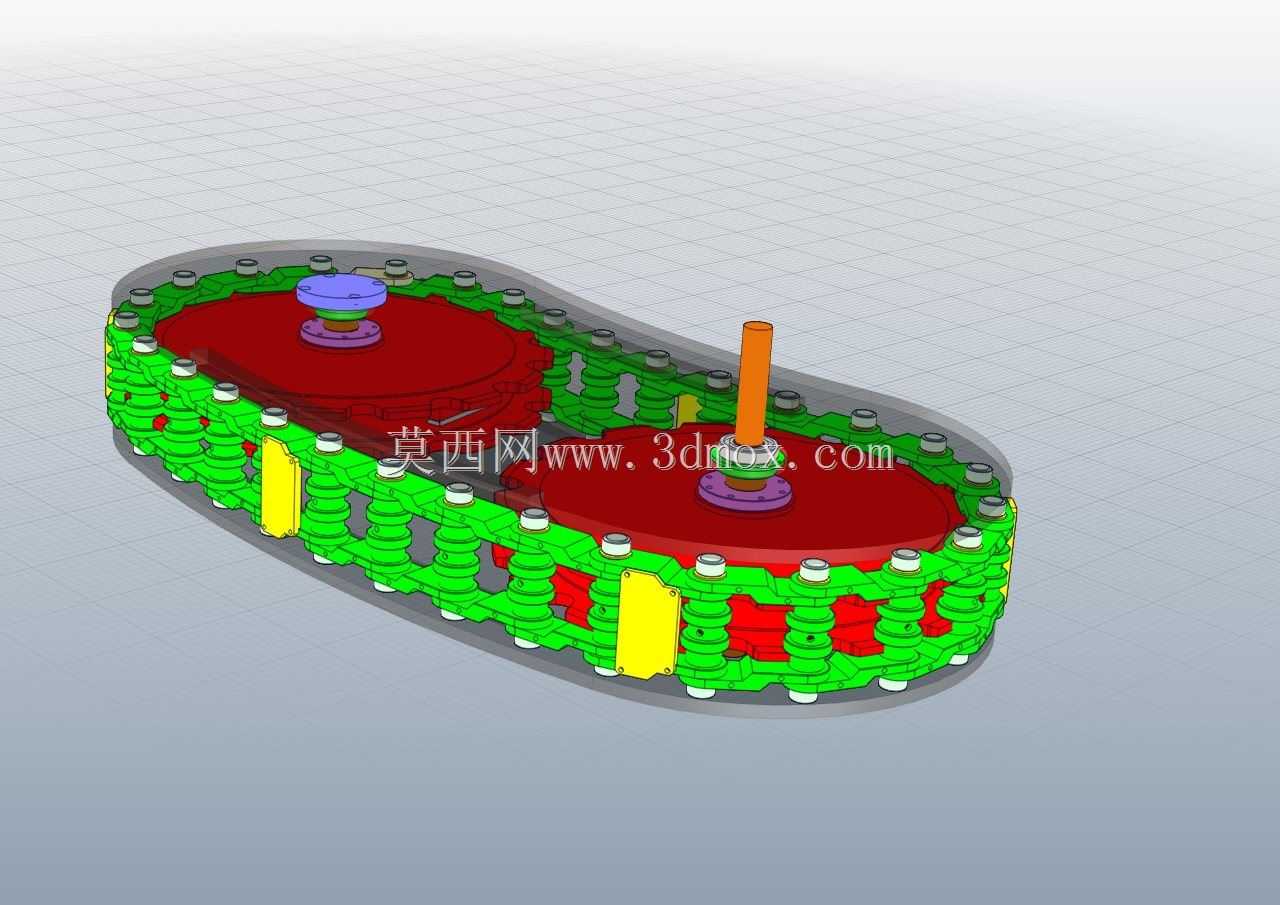

　　从结构设计逻辑来看，这套双排链结构在布局上采用了双链轮错位啮合的排布方式，两个传动链轮分别对应转印机的主动驱动辊和从动张紧辊，链轮的齿形参数匹配标准滚子链的啮合尺寸，保证链条在啮入啮出链轮时不会出现卡滞、冲击过大的问题。链条部分采用双排并排的滚子链结构，相比同规格单排链，承载能力提升近一倍，同时能抵消单排链传动过程中容易出现的侧向摆动问题，让传动过程的运行平稳性更适配转印机对传动精度的要求。链条外侧设置的黄色挡块结构，是专门对应转印机基材输送的定位需求设计的，挡块的安装间距匹配转印工位的步距要求，运转过程中挡块可以精准推动基材承载架移动，保证每个转印工位的定位误差控制在允许范围内。

　　在安装边界的设计上，整套传动结构的外围设置了封闭式的护罩结构，护罩的轮廓完全贴合链条的运转轨迹，既可以避免生产过程中的灰尘、印刷油墨碎屑落入链条啮合间隙造成磨损，也能起到安全防护的作用，防止操作人员误触运转的传动部件。两个链轮的中心距设计充分考虑了张紧调节的余量，安装时可以通过调整从动链轮的固定位置来调整链条的张紧度，避免链条长时间运行磨损伸长后出现松脱跳齿的问题。链轮的轴伸端尺寸匹配转印机原有驱动辊和从动辊的安装接口，不需要对原有设备的辊组结构做大规模改动，就可以完成这套传动结构的替换安装，降低设备改造的加工成本。

　　从功能特性层面来说，这套链传动结构的传动比设计完全匹配转印机的运行速度要求，主动链轮连接设备的驱动输出端，从动链轮带动转印机的输送辊组同步运转，链条的运转速度和转印工艺的走料速度完全匹配，不会出现速度差导致的基材拉伸或者起皱问题。链条的链板、滚子、销轴等部件都采用了适配印刷车间环境的材质选型，具备一定的耐油墨腐蚀、耐磨损特性，能减少日常维护的频次。结构中预留的润滑注油点位，正对链条的啮合间隙位置，日常维护时不需要拆解护罩就可以完成链条的润滑保养，降低设备运维的工作量。

　　在实际应用场景中，这类双排链传动结构不仅可以用在转印机设备上，只要是对传动平稳性、承载能力有一定要求，需要同步输送或者传递扭矩的中低速传动场景，都可以参考这套结构的设计逻辑调整参数后适配使用。设计过程中充分考虑了传动部件的受力分布，链轮的轮毂厚度、链条的销轴直径都经过受力校核，保证在额定负载下长期运行不会出现部件变形、断裂的问题。护罩上的安装固定孔位按照转印机机架的原有安装位置设计，安装时可以直接通过螺栓固定在设备机架上，不需要额外加工安装支架，进一步提升了结构的适配性。
