玻璃熔炉熔融玻璃剪切调节装置结构

　　在浮法玻璃、玻璃器皿连续热熔生产线上，熔融态玻璃从熔炉出料口流出的环节，对剪切作业的精度、同步性要求极高，这套剪切调节装置正是适配该工位的核心执行工装，直接决定出料玻璃片的重量一致性、切口平整度，是玻璃热熔成型前段工序里保障坯料规格统一的关键结构。

　　从实际产线适配角度看，该装置直接安装在熔炉出料溜槽的末端工位，整体安装基准面为底部的一体化铸造基座，基座底面预留的四个沉头安装孔位适配M16规格的内六角螺栓，可直接固定在出料工位的型钢支架上，安装时需保证基座上平面与玻璃料流下落方向的垂直度误差不超过0.05mm/m，避免剪切时出现刀片错位蹭料的问题。整套装置横向安装总宽度为320mm，纵向进深210mm，基座顶面到刀片最高作业位的垂直高度为185mm，安装时需在基座与支架之间预留20mm的调整间隙，方便后期校准刀片与料流的对中位置。

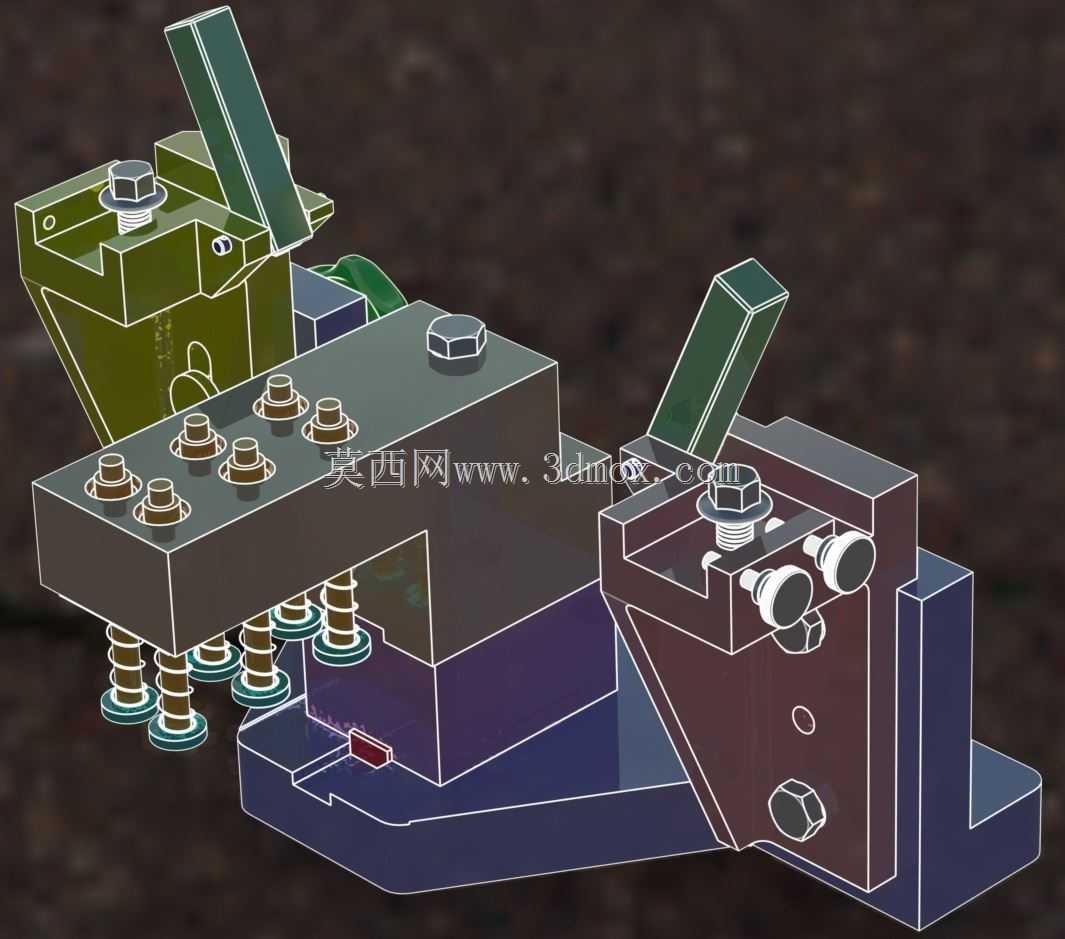

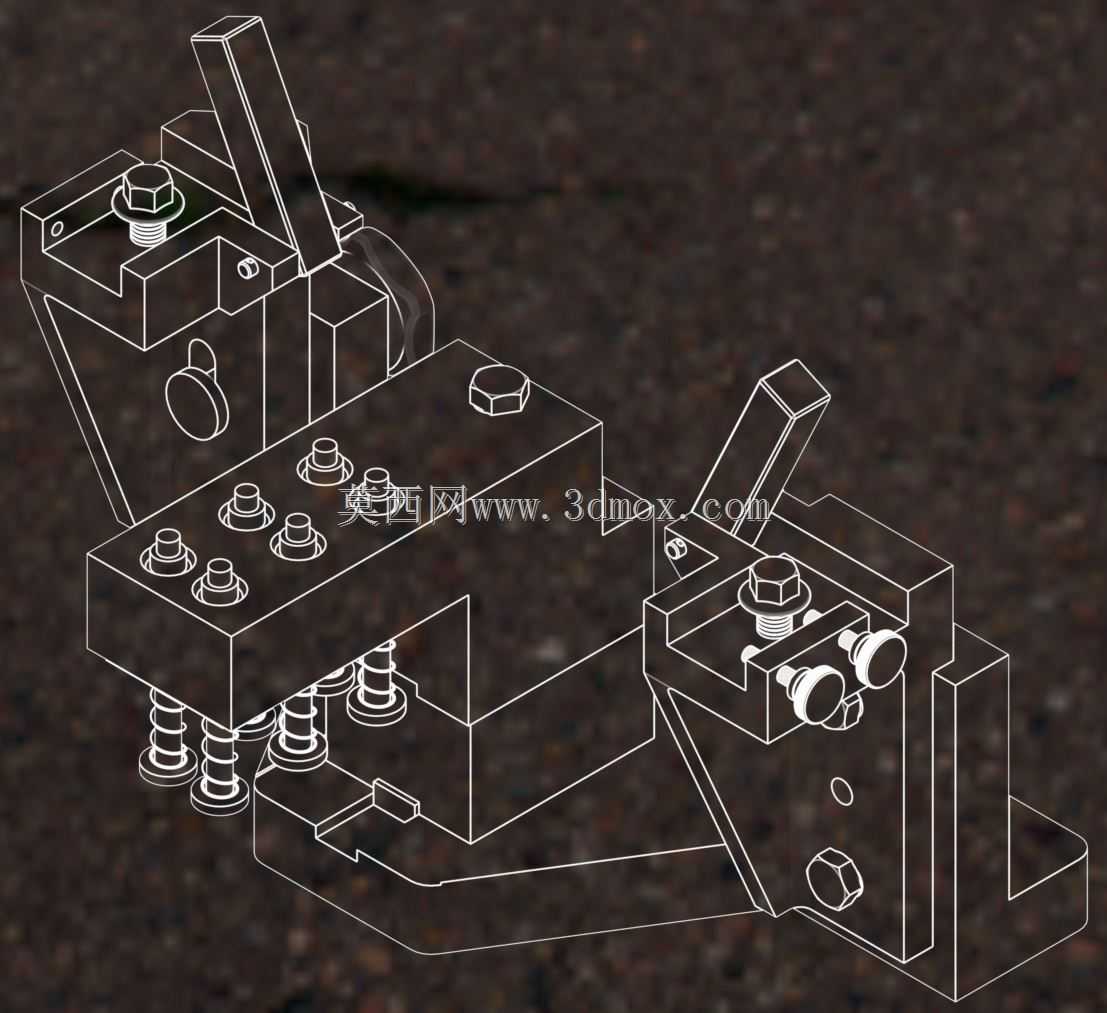

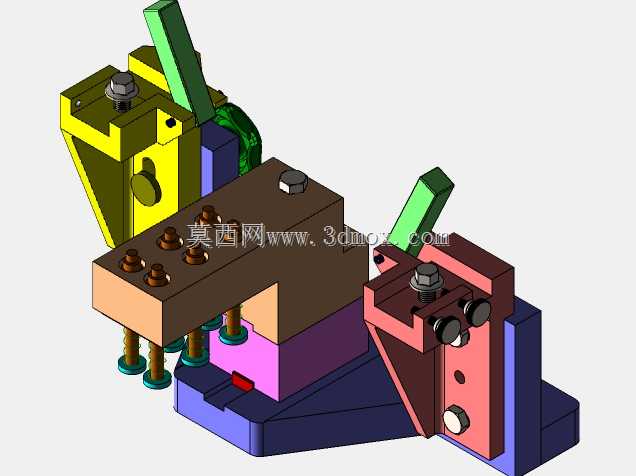

　　结构设计上，装置采用对称式双刀片布局，两个剪切刀片分别通过独立的调节支座安装在中部的承载台面上，每个刀片支座都配置了三向调节结构：垂直方向通过四根带复位弹簧的导向螺柱实现高度微调，螺柱配套的锁紧螺母可在调整完成后锁死位置，弹簧的预紧力设置为120N，既保证刀片剪切时的下压缓冲余量，又能在剪切完成后快速复位；水平方向通过支座侧面的两个顶丝实现刀片前后位置的微调，可根据出料玻璃液的粘度、流速调整刀片的切入深度，避免切入过深带料、切入过浅切不断的问题；角度方向通过支座与承载台之间的楔形调整垫实现刀片倾角的微调，可适配不同厚度规格的玻璃料片剪切需求，调整范围在0-8度之间。

　　承载台面与底部基座之间设置了高度调节垫块组，可通过更换不同厚度的垫块实现整体剪切高度的调整，适配不同直径的出料溜槽安装需求，垫块采用45号钢调质处理，表面硬度达到HRC28-32，长期承受剪切冲击也不会出现压溃变形。刀片采用高速钢材质，刃口做了氮化处理，表面硬度可达HRC62以上，刃口角度设计为22度，既保证刃口的锋利度，又兼顾刃口的抗冲击性能，避免长期接触高温玻璃液出现刃口卷边、崩损的问题，每个刀片通过两个内六角螺栓固定在刀座上，更换时只需松开螺栓即可快速拆装，无需重新调整整个支座的位置，大幅缩短产线换型、维护的停机时间。

　　实际作业过程中，两个刀片在外部驱动机构的带动下做同步对向运动，当熔融玻璃料流下落至设定长度时，两个刀片快速闭合完成剪切，被切下的玻璃料坯顺着溜槽进入下一成型工序，刀片复位后等待下一次剪切循环。装置上的调节结构可根据生产的玻璃产品规格灵活调整：生产小规格玻璃器皿坯料时，可将刀片间距调小、切入深度调浅，适配小流量料流的快速剪切；生产厚壁玻璃制品坯料时，可将刀片倾角调大、弹簧预紧力适当调高，保证厚料层能被完全切断，不会出现粘连拉丝的问题。

　　考虑到熔炉周边长期处于高温、有玻璃挥发粉尘的工况，装置所有的运动配合面都设计了防尘密封结构，导向螺柱外部配套了耐高温的防尘护套，避免玻璃粉尘进入螺纹配合面造成调节卡滞；所有锁紧部件都采用防松螺母设计，避免设备长期受剪切振动出现螺栓松动、位置偏移的问题。整套结构没有复杂的传动组件，所有调节点位都外露在设备外侧，操作人员在日常巡检时无需拆解设备即可完成位置校准、状态检查，维护难度极低，非常适合玻璃生产车间连续三班倒的作业工况，能在高温多尘的环境下长期稳定运行，保障剪切工序的作业一致性，减少因剪切不合格产生的玻璃废料，提升整条热熔生产线的成品率。
