剖视结构多柱塞径向抽水装置

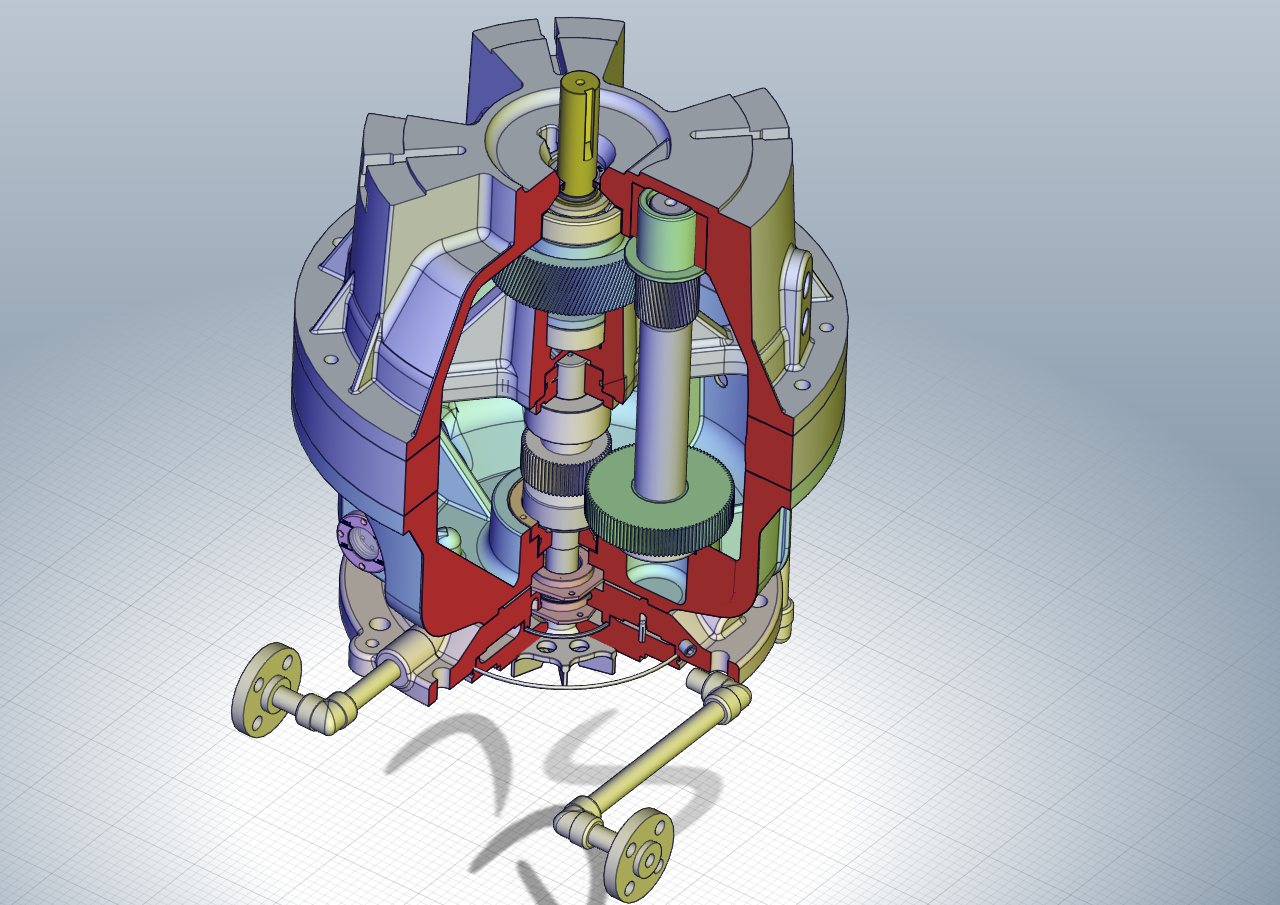

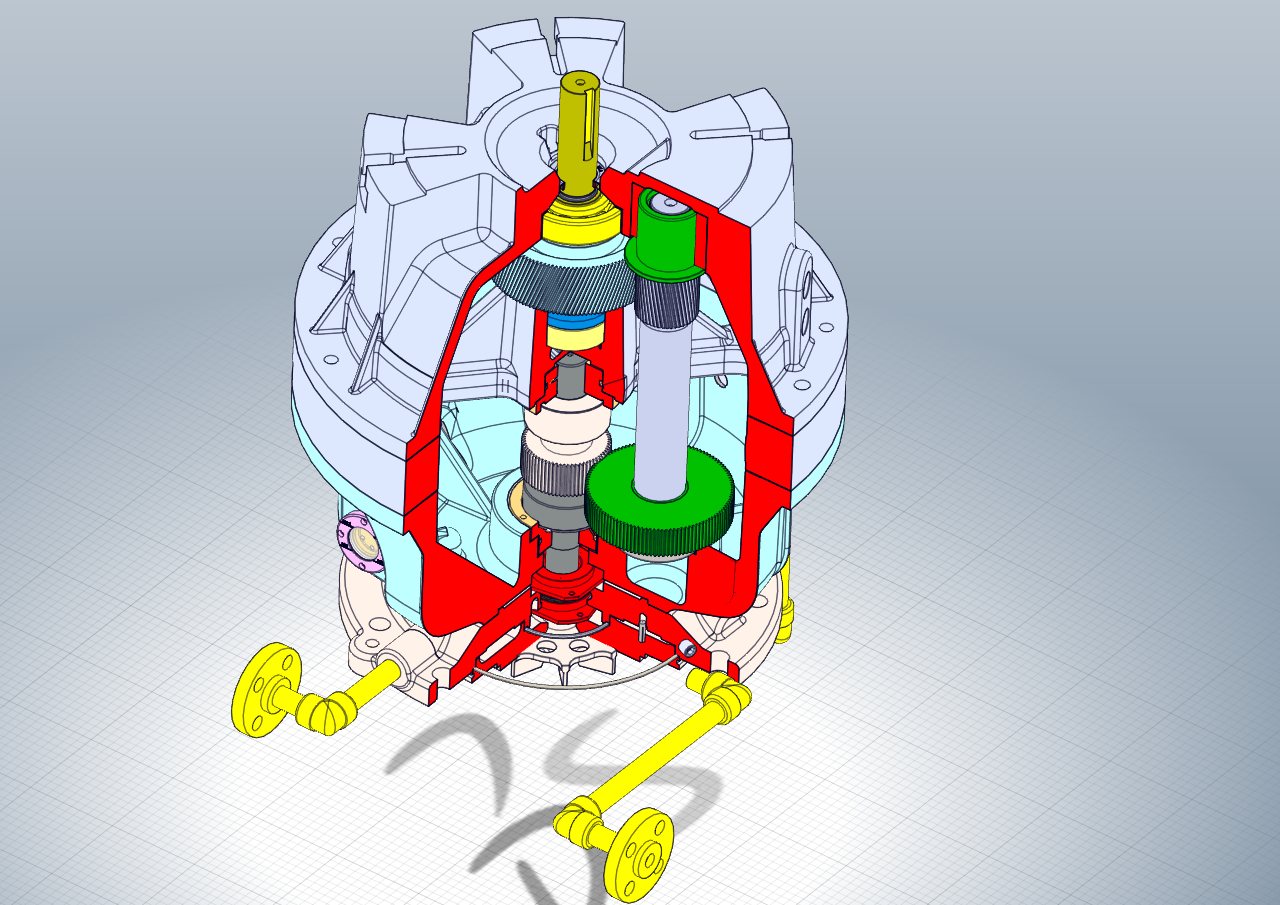

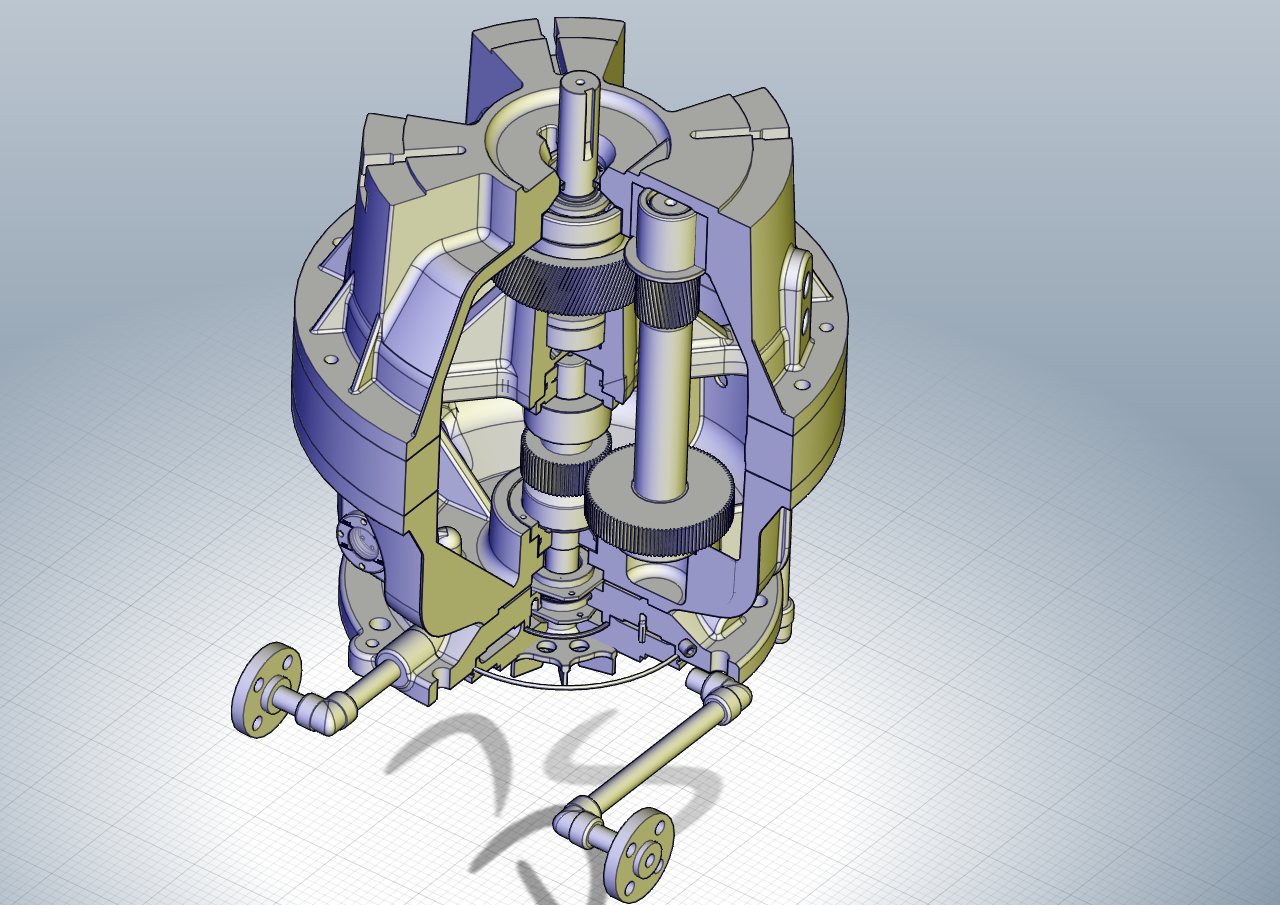

　　这款径向布局的抽水装置，核心采用多组柱塞沿主轴周向均匀排布的结构，区别于常规轴向柱塞泵的狭长布局，整体呈短粗圆柱形态，能在有限径向空间内集成更大的柱塞工作容积，适配安装空间轴向尺寸受限、径向预留空间充足的工况，常见于小型集中供水单元、机床冷却循环系统、中小型化工流体中转工位的流体输送场景。从剖视结构能清晰看到，动力从顶部输入轴接入，输入轴通过第一组斜齿轮将动力分流至周向布置的各柱塞驱动轴，每根驱动轴上集成的偏心轮随轴转动时，会带动对应柱塞做往复直线运动，配合腔体内部的配流盘结构，依次完成腔体吸水、压水的工作循环，多组柱塞交替工作能大幅降低输出流体的压力脉动，相比单柱塞结构，出口压力波动值可降低60%以上，

　　无需额外加装大容积稳压罐就能满足多数对流体压力稳定性有要求的工况。设计阶段优先考虑了易损件的拆装维护性，端盖与主腔体采用止口定位加周向均布螺栓的连接方式，拆开端盖后即可直接取出柱塞组件与配流盘，无需拆解整个传动齿轮组，日常更换密封件、检修柱塞磨损情况的作业时间能缩短40%左右。进出液接口采用侧置下伸的布局，两个带法兰盘的连接管从腔体下部两侧引出，接口法兰的安装孔位采用标准通用规格，可直接对接常规工业输水管道，无需额外制作过渡接头；安装时需注意腔体底部的支撑脚需贴合安装基准面，三个支撑脚的安装孔同轴度公差控制在0.1mm以内，避免输入轴与驱动电机轴对接时出现偏载，加剧轴承与齿轮的磨损。传动齿轮组全部布置在上部独立的润滑腔体内，

　　与下部的过流腔体通过旋转密封件完全隔离，既可以保证齿轮与轴承得到充分的润滑，又能避免润滑油泄漏混入输送流体中，适配输送洁净水、低粘度冷却液、无强腐蚀性工业流体的场景；过流腔体的内壁做了圆弧过渡处理，没有直角积液死角，长期使用后不会在腔体内积存流体杂质，降低了杂质卡滞柱塞、磨损密封件的风险。从结构尺寸边界来看，装置整体最大外径约为输入轴直径的8倍，总高度（不含底部连接管）约为最大外径的1.2倍，底部连接管的外伸长度约为腔体半径的0.7倍，选型安装时需在连接管外侧预留至少1.5倍管径的操作空间，方便管道法兰的螺栓紧固作业；输入轴的轴伸长度控制在合理范围，对接动力源时优先选用弹性联轴器，可补偿少量的轴系对中误差，

　　避免硬对接造成的轴系附加载荷。装置的配流盘采用耐磨合金材质，表面做了抛光处理，与柱塞端面的贴合面平面度公差控制在0.005mm以内，能有效降低高压工作状态下的内部泄漏，提升容积效率；柱塞表面采用硬质氧化处理，耐磨性能是普通不锈钢柱塞的2倍以上，在常规清洁水质工况下的无故障运行周期可大幅延长。周向布置的柱塞数量经过匹配计算，在保证输出流量满足要求的前提下，平衡了结构复杂度与工作平稳性，不会因为柱塞数量过多造成加工装配难度陡增，也不会因为柱塞数量过少导致压力脉动过大影响下游设备。
