转印机配套真空吸附端头结构设计

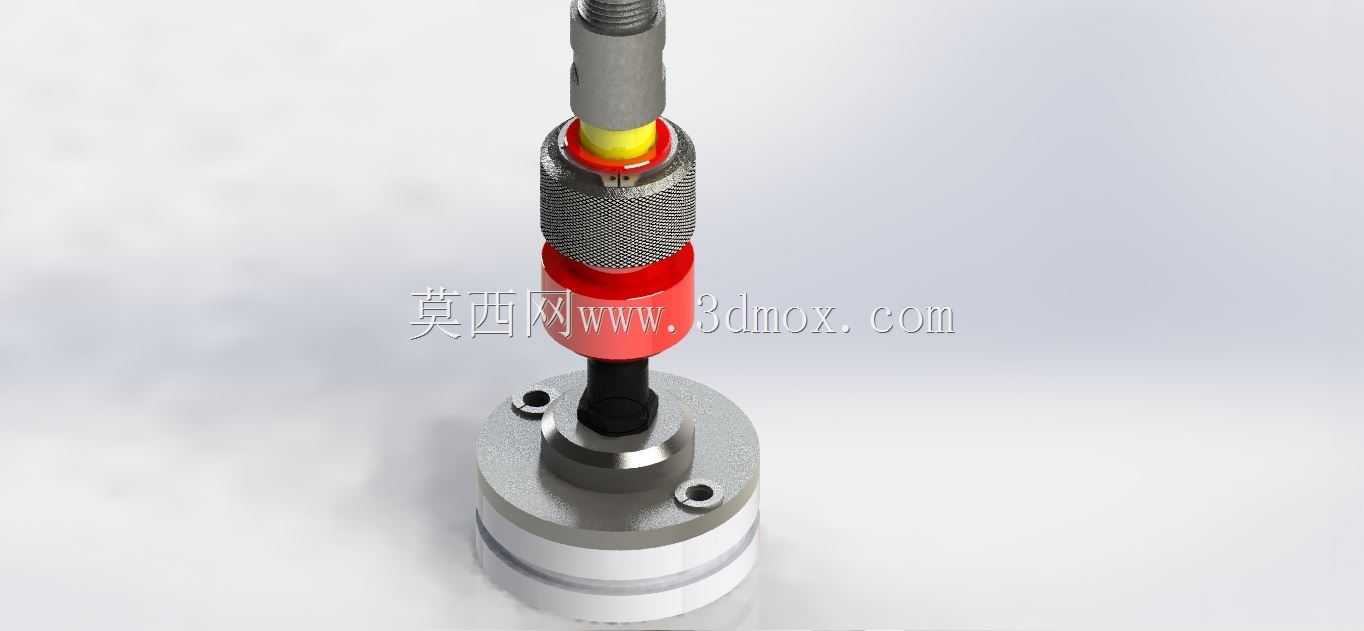

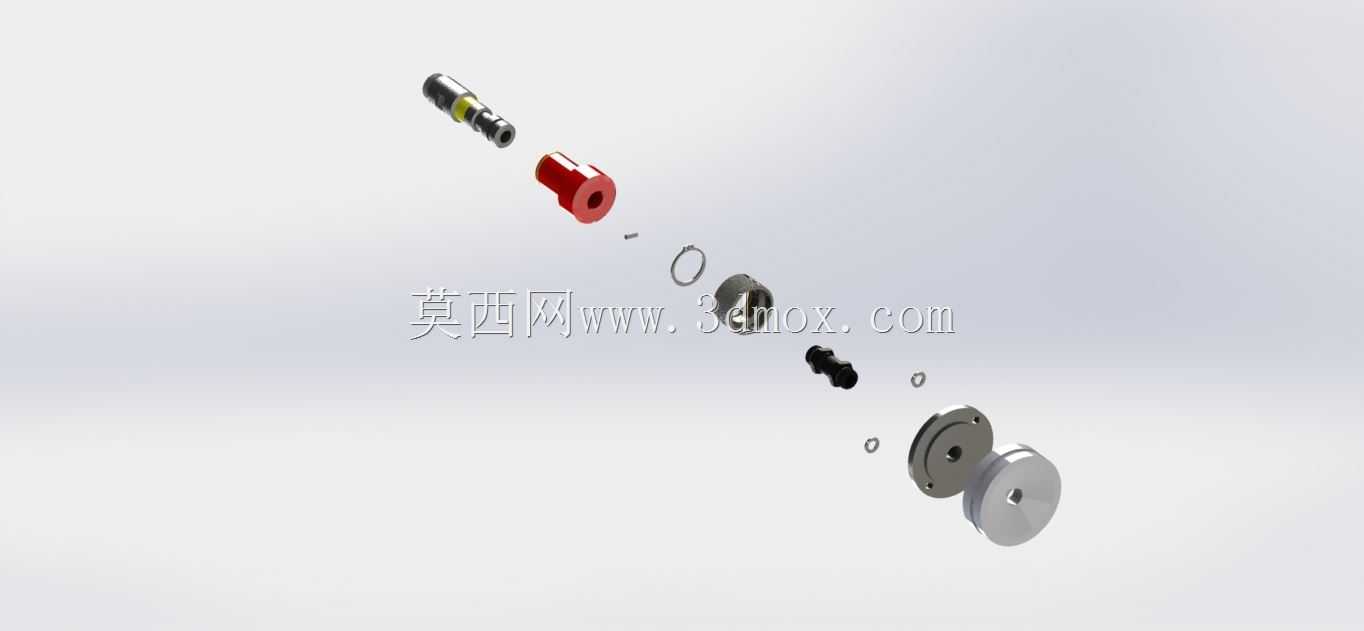

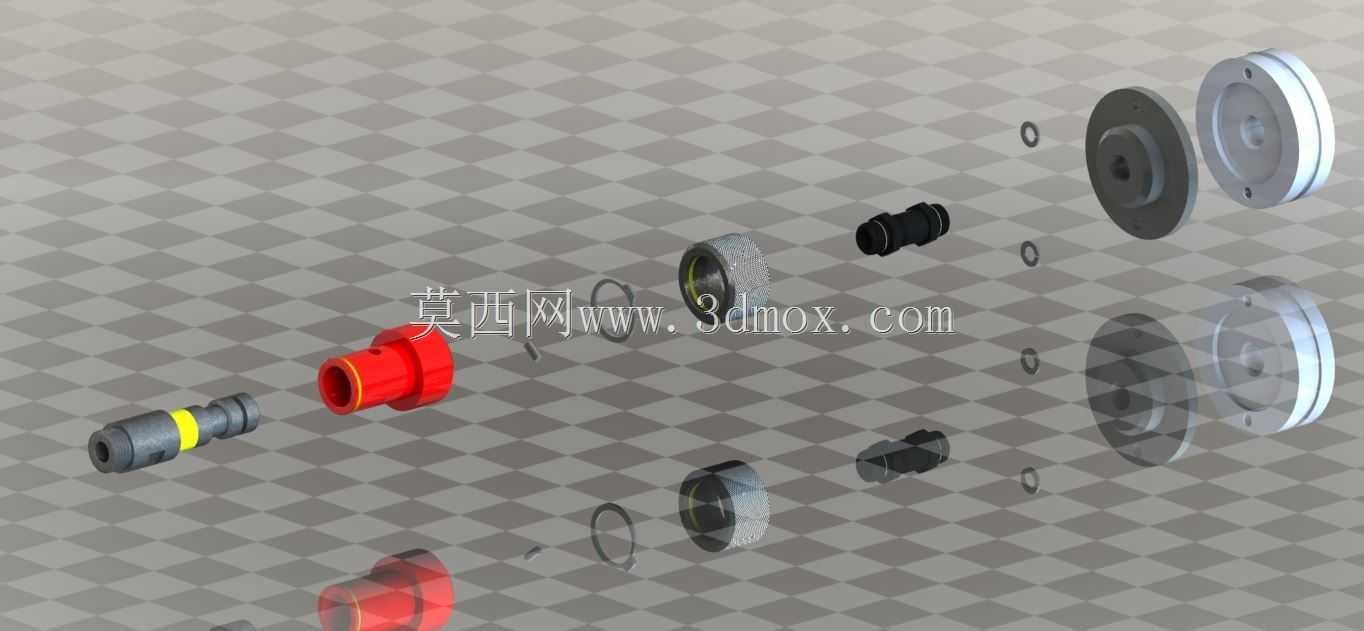

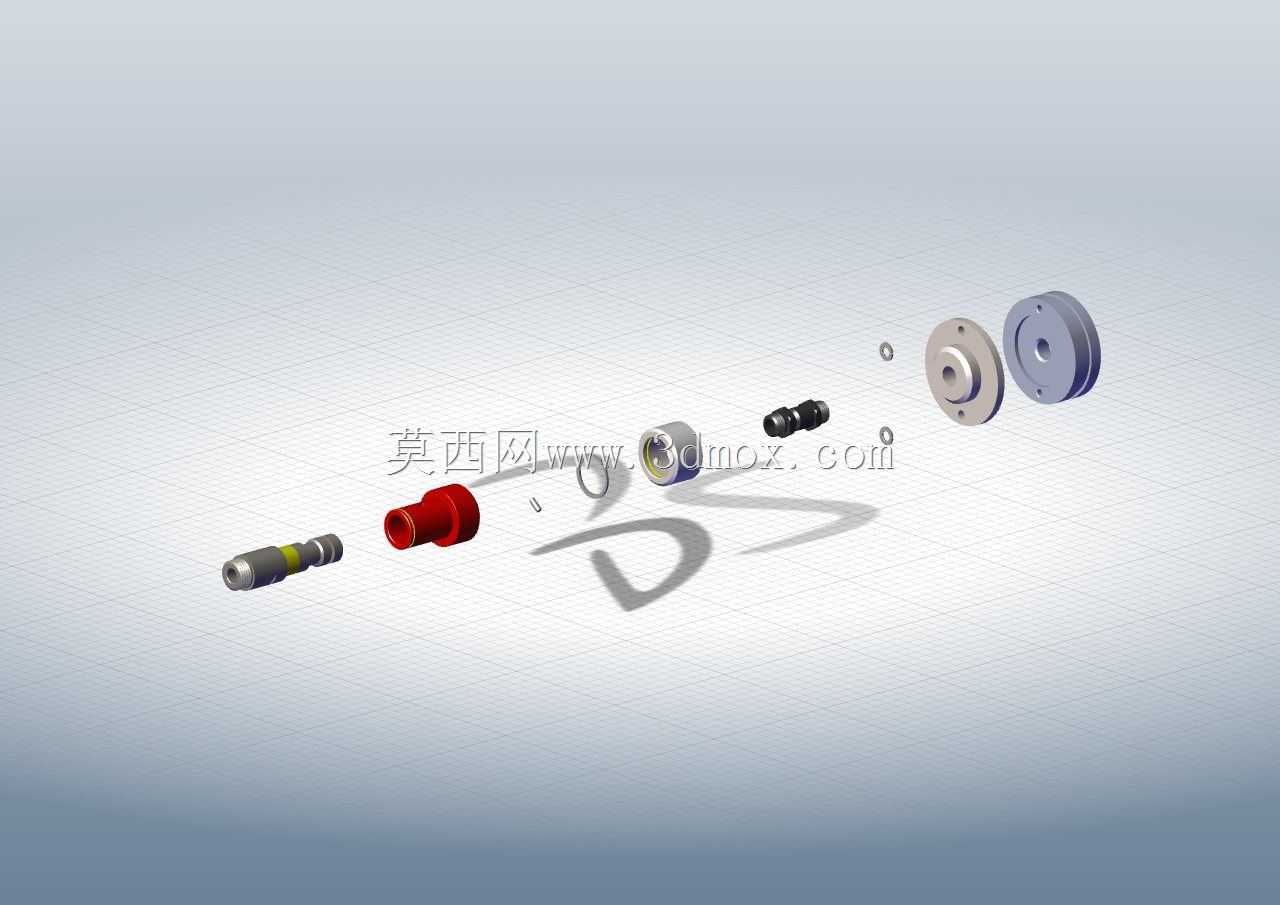

　　在热转印、水转印这类表面覆饰加工场景里，真空吸附端头是决定转印定位精度、成品良率的核心执行部件，不少刚接触转印设备调试的工程师容易忽略这个小部件的结构合理性，总把吸附失效、定位偏移的问题归到真空泵压力不足上，实际上端头的气路布局、密封面设计、安装适配性才是影响吸附效果的关键。这套真空端头采用分体式组合结构，拆解后能看到快插气嘴、转接筒体、密封压环、多孔定位端盖几个核心部分，没有做一体化铸造成型，主要是考虑到现场维护的便利性——转印车间的生产环境里难免有油墨残留、裁切碎屑飘进气路，分体结构不用拆整个安装座就能单独清理气路通道，更换磨损的密封件也不用整体替换部件，能减少一线维护的停机时间。从功能逻辑上看，

　　这个端头的作用是在转印膜贴合工件的环节，通过负压将柔性转印膜牢牢吸附固定在定位工位上，避免膜材在压合、加热过程中出现移位、褶皱，尤其是针对曲面工件转印时，端头的吸附力分布均匀度直接决定了膜材拉伸变形量，要是端盖的吸附孔排布不合理，很容易出现局部吸力过大扯坏膜材、局部吸力不足膜材翘边的问题。设计时特意将端盖的吸附孔做了等距环形排布，中心区域预留了泄压平衡孔，避免负压瞬间建立时膜材被局部吸破，同时端盖和筒体的连接面做了止口定位，安装时不用反复调整同轴度，止口配合面加装了平垫密封，能在-0.08MPa的常规工作负压下保持气路密封，不会出现漏气掉压的情况。安装边界上，这套端头的尾部采用标准快插式气嘴接口，

　　能直接适配车间常用的8mm外径气动气管，不用额外做转接头加工，端盖的安装法兰上预留了四个对称的通孔，能直接通过螺栓固定在转印机的工位安装板上，安装孔的孔距做了通用化设计，能适配市面上多数平压式转印机、曲面真空转印机的工位安装位，不用对原有设备的安装板做二次打孔改造。筒体部分做了阶梯变径设计，靠近气嘴的一端管径收窄，能提升气路内的负压响应速度，按下真空控制开关后能在0.3秒内达到额定吸附力，减少工位等待时间，靠近端盖的一端管径扩大，能让负压均匀分散到整个端盖的吸附区域，避免出现边缘吸力不足的问题。实际生产场景里，这类真空端头不仅能用在转印设备上，稍作调整也能适配小型印刷设备、薄膜贴合设备的吸附定位工位，只要安装孔距匹配、

　　气路压力在额定范围内就能直接替换使用。结构设计时没有做多余的异形结构，所有回转面都采用常规车削工艺就能加工，端盖的吸附孔用普通钻床就能完成加工，没有特殊的工艺要求，加工成本可控，适合批量生产替换。密封压环采用耐磨橡胶材质，反复拆装也不会出现密封面磨损漏气的问题，正常工况下的使用寿命能达到12个月以上，不用频繁更换易损件。气路通道内部做了光滑过渡处理，没有直角转角，能减少气路阻力，同时避免碎屑在转角处堆积堵塞气路，日常维护时只需要从快插嘴端通入压缩空气就能吹出内部残留的碎屑，不用完全拆解部件。和很多设备原配的一体化真空端头相比，这套分体结构的端头在维护效率、适配性上都有明显优势，尤其是在多品种小批量的转印加工车间，不同工件需要更换不同吸附孔径的端盖时，只需要拆下前端的端盖部分更换就行，不用拆整个气路连接，能大幅减少换型调整的时间。设计时也考虑了安装时的防呆需求，端盖和筒体的止口做了不对称定位，安装时不会出现孔位错位的情况，一线操作人员不用专门培训就能完成拆装更换，降低了设备维护的技能门槛。
