退火窑热风内循环风机结构设计

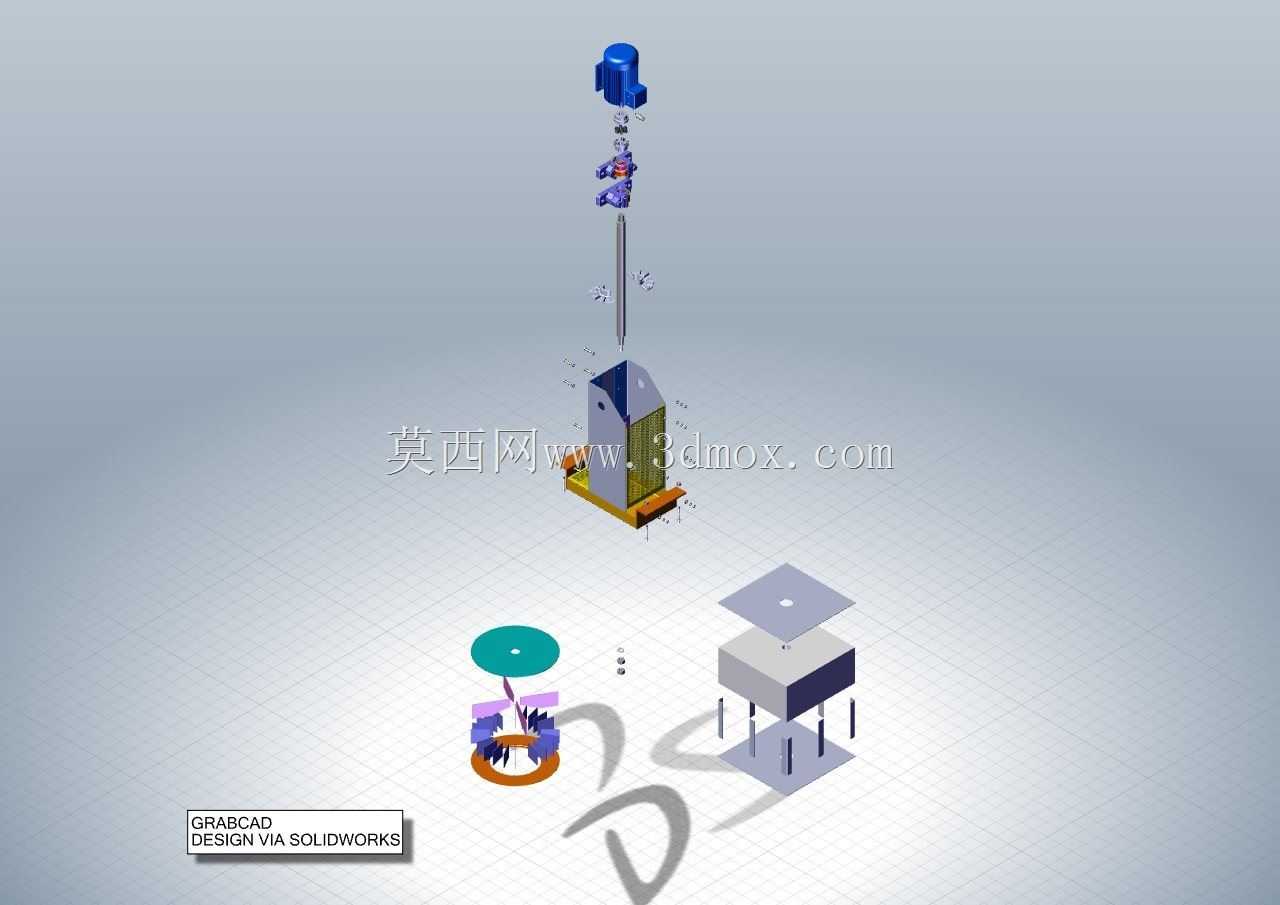

　　在金属热处理、玻璃深加工等涉及退火工艺的生产场景中，窑炉内部的温度均匀性直接决定了工件的退火质量，传统窑炉依靠自然热对流的换热方式，很容易出现窑内上下区域温差过大、局部温度滞止的问题，直接导致工件退火后应力释放不均，出现形变、硬度不达标的次品，而热风内循环风机就是专门针对这类密闭窑内热风导流需求设计的核心配套部件。这款风机的核心作用是在退火窑的密闭腔体内部驱动热风形成稳定的定向循环流场，打破热空气自然上浮带来的温度分层，让窑内各个工位的工件都能处于均匀的温度场中，保证退火工艺曲线的精准落地。从结构设计来看，这款风机采用长轴直联的传动布局，驱动端布置在窑炉顶部的外侧低温区域，避免电机长期处于高温环境下出现绝缘老化、润滑失效的问题，

　　长轴穿过窑顶的保温层后，末端直接连接混流叶轮，这种布局省去了中间传动环节的功率损耗，也减少了高温工况下传动部件的故障点。叶轮部分采用了宽叶片的混流设计，既具备离心风机的高风压特性，能够克服窑内工件摆放、窑壁阻力带来的流道压损，又兼顾轴流风机的大流量优势，能够带动足够体量的热风在窑内循环，叶片的型线经过流场仿真优化，在高温含少量粉尘的窑内环境下运行时，不容易出现积灰挂附的问题，长期运行也能保持稳定的气动性能。安装边界方面，这款风机的安装基座采用方形法兰结构，直接与退火窑顶部的预留安装口配合，法兰面预留了保温密封层的安装空间，能够避免窑内热量从安装缝隙处外泄，同时长轴的长度根据常见退火窑的顶部保温层厚度、窑内有效高度做了适配，

　　叶轮的安装位置处于窑内上部热空气聚集区，能够第一时间将上浮的高温空气加压后导向窑内下部区域，形成完整的循环回路。在设计过程中，针对窑内的高温工况，过流部件和长轴都选用了耐热合金钢材质，能够长期在退火工艺的最高工作温度下保持结构强度，不会出现高温蠕变、形变的问题，轴体穿过窑壁的位置设置了专门的散热段和密封结构，既能够阻断窑内热量沿着轴体传导到外侧的驱动电机端，也能避免窑内的热风外泄影响车间环境。从实际运行的流场组织来看，风机输出的热风沿着窑壁向下导流，经过工件摆放区域后裹挟热量重新回到上部的叶轮吸入口，整个循环过程没有明显的流动死区，能够将窑内的垂直温差控制在工艺允许的范围内，相比传统的窑外循环换热方式，

　　这种内置循环的风机不需要布置复杂的外部风管，热量损失更小，热效率更高，也减少了外部风管的保温维护工作量。在选型适配的时候，需要结合退火窑的有效容积、工艺要求的循环次数、窑内工件的摆放阻力来匹配对应的叶轮规格和驱动功率，这款模型的结构拆分清晰，各个连接部位的配合尺寸、安装孔位都做了明确的标注，能够直接用于窑炉配套设备的选型参考、结构改型设计，也可以作为同类高温循环风机建模的参照基础，帮助设计人员快速完成方案阶段的结构布局，减少重复建模的工作量。
