邦飞利行星齿轮传动减速机三维设计

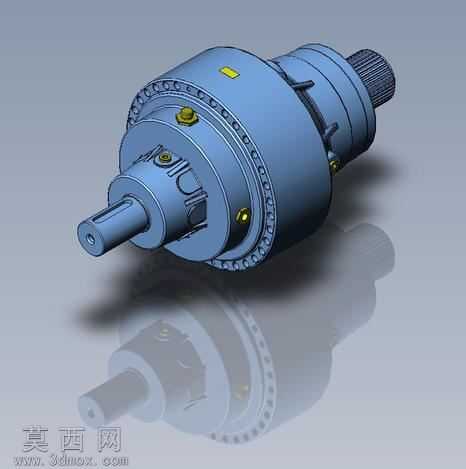

本作品为邦飞利Trasmital系列行星齿轮传动减速机的三维建模设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循该型号减速机的实际尺寸比例与装配逻辑，确保各零部件的配合精度符合工业设计标准。建模阶段首先完成核心传动部件的绘制，从输入轴、太阳轮、行星轮、内齿圈到输出轴的每一个齿形轮廓都经过精准放样，齿面参数匹配行星传动的啮合特性，保证齿轮传动的平稳性与承载能力。随后依次构建壳体、端盖、油堵、连接法兰等外部结构件，壳体表面的散热筋、安装定位孔、密封槽等细节均完整还原，螺栓连接位置的孔位、沉台尺寸完全对应实际装配需求。材质与渲染环节，针对不同部件赋予对应材质属性：齿轮类传动部件采用合金结构钢材质，设置金属磨砂质感与高精度反光参数，还原热处理后金属零件的表面质感；壳体部件采用高强度铸铁材质，表面做喷漆质感处理，呈现工业设备常用的哑光蓝灰色漆面效果；密封件、油堵等辅助零件分别赋予橡胶、黄铜等对应材质，通过光影调整突出各部件的材质差异与结构层次，渲染输出的效果图带有真实的地面反射效果，清晰展现设备的整体外观与结构细节。结构设计上完整复现该型号行星减速机的三级行星传动结构，输入侧采用花键轴结构适配动力输入，输出侧为实心轴输出结构，壳体上设置的注油孔、放油孔、定位销孔均按照实际产品布局排布，各行星轮的安装轴、保持架结构完整，可清晰观察内部传动链的排布逻辑，装配体添加了合理的配合约束，可实现传动动作的模拟演示，直观展现行星齿轮传动的减速增扭原理。设计过程中充分考虑行星减速机的工业应用场景，在保证结构完整性的同时优化了模型的文件结构，各零部件分层管理便于后续的工程图导出、结构修改与仿真分析，模型细节兼顾外观展示与结构还原需求，既可以用于产品展示、教学演示，也可作为相关设备选型、二次设计的参考模型。
