高传动比行星轮系减速机结构设计

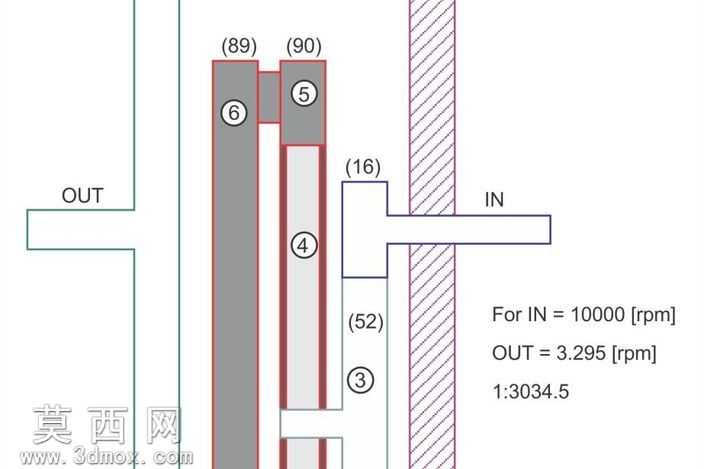

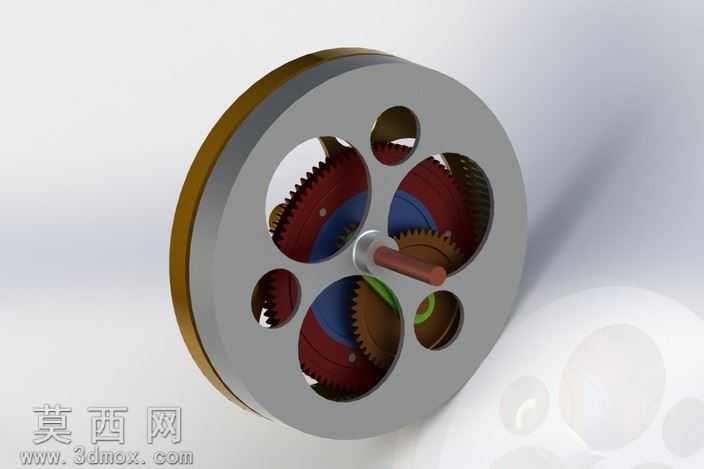

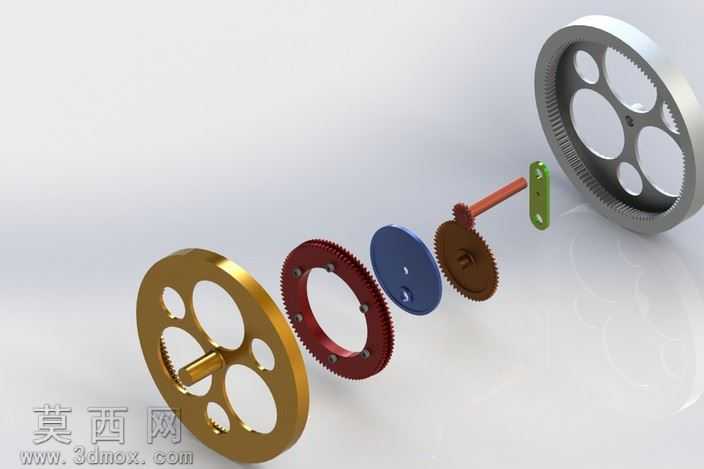

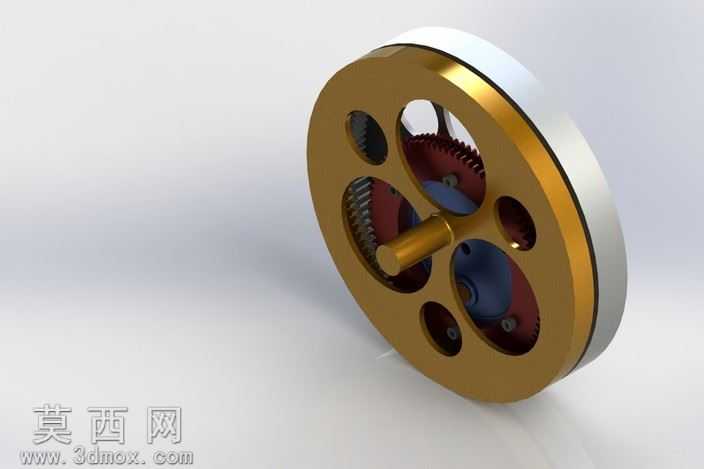

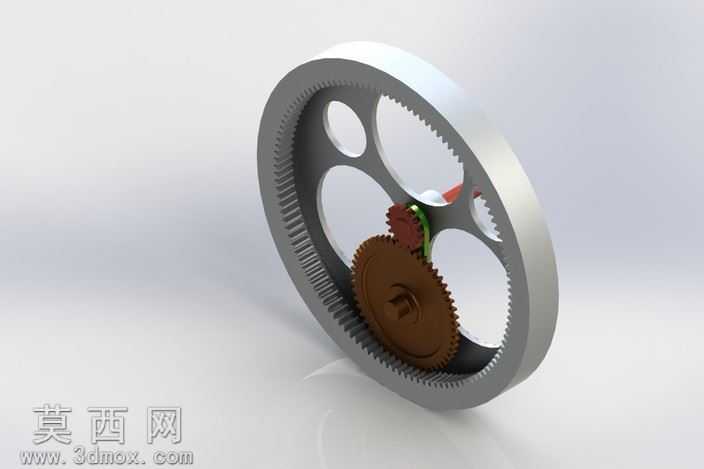

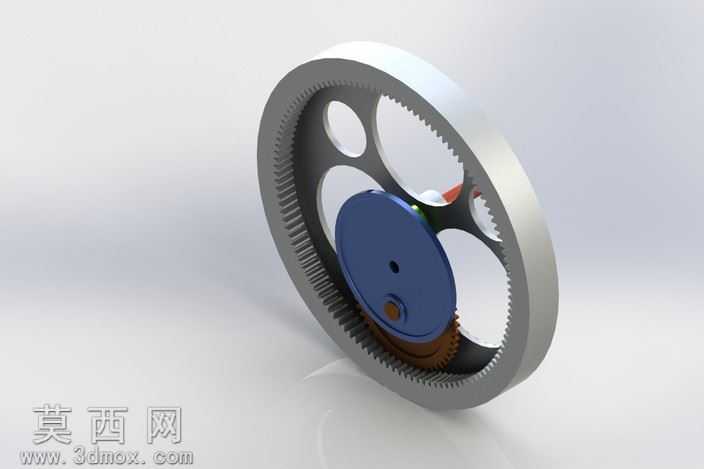

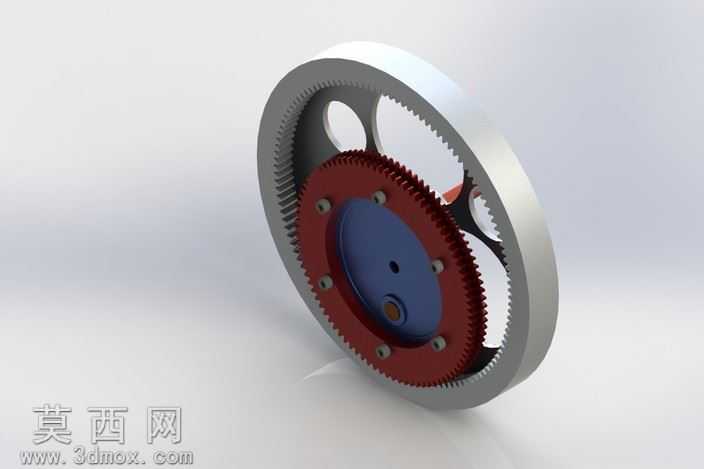

本作品为行星轮系减速机三维建模设计，采用SolidWorks完成全参数化建模，整体围绕超3000的高减速比需求开展结构设计，区别于常规行星减速机的轮系排布逻辑，对行星轮的数量、啮合位置、传动路径做了针对性优化。建模过程中首先完成核心传动部件的参数绘制：中心太阳轮采用渐开线圆柱齿轮齿形，严格按照模数、压力角、齿数参数生成精确齿廓，保证啮合传动的精度；多组行星轮沿太阳轮周向非对称排布，每个行星轮的齿形参数与太阳轮、内齿圈精准匹配，建模时对齿轮啮合的侧隙、中心距做了装配校验，避免出现传动干涉。内齿圈集成在减速机外壳主体内部，外壳采用轻量化镂空设计，在保证壳体结构强度的前提下开设多个减重孔，既降低整体重量，也可直观展示内部轮系的啮合状态。输出轴与行星架做一体化建模设计，行星架的支撑臂对应每个行星轮的安装位置设置销轴装配位，保证行星轮运转时的同轴度与支撑稳定性。材质渲染阶段，对减速机外壳做黄铜金属材质赋值，调整金属粗糙度、反射率参数还原金属加工后的质感，外圈配合面做银灰色金属材质区分，模拟不同部件的机加工表面效果；内部齿轮、行星架、销轴分别赋予不同深浅的金属材质，通过材质差异清晰区分各个传动部件，渲染时采用柔和的工作室光照环境，突出部件的轮廓结构与金属质感，同时避免过强反光遮挡结构细节。设计过程中重点验证了高传动比下的轮系传动逻辑，通过多行星轮的分流传动承载更大扭矩，非对称的行星轮排布可在紧凑的径向尺寸内实现多级减速的效果，整体结构紧凑，传动路径清晰，所有装配部件均添加了同轴、重合、齿轮啮合配合关系，可直接用于传动原理演示、结构拆解教学，也可作为非标减速机设计的参考原型，帮助设计者理解大减速比行星轮系的排布思路与结构设计要点。
