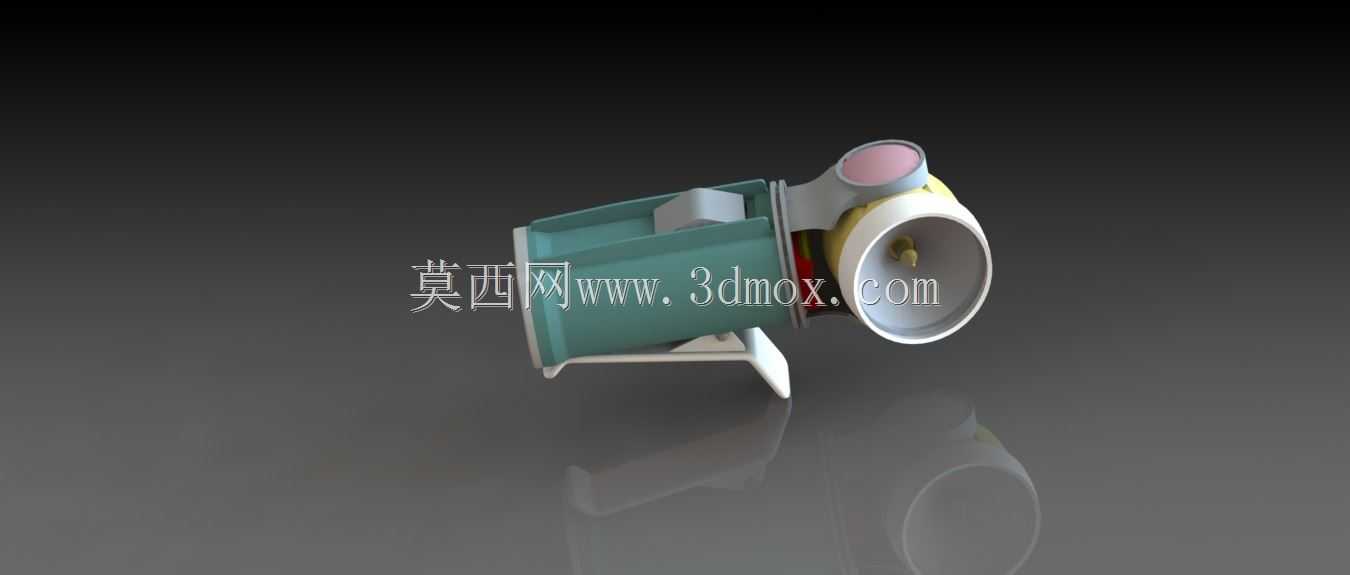

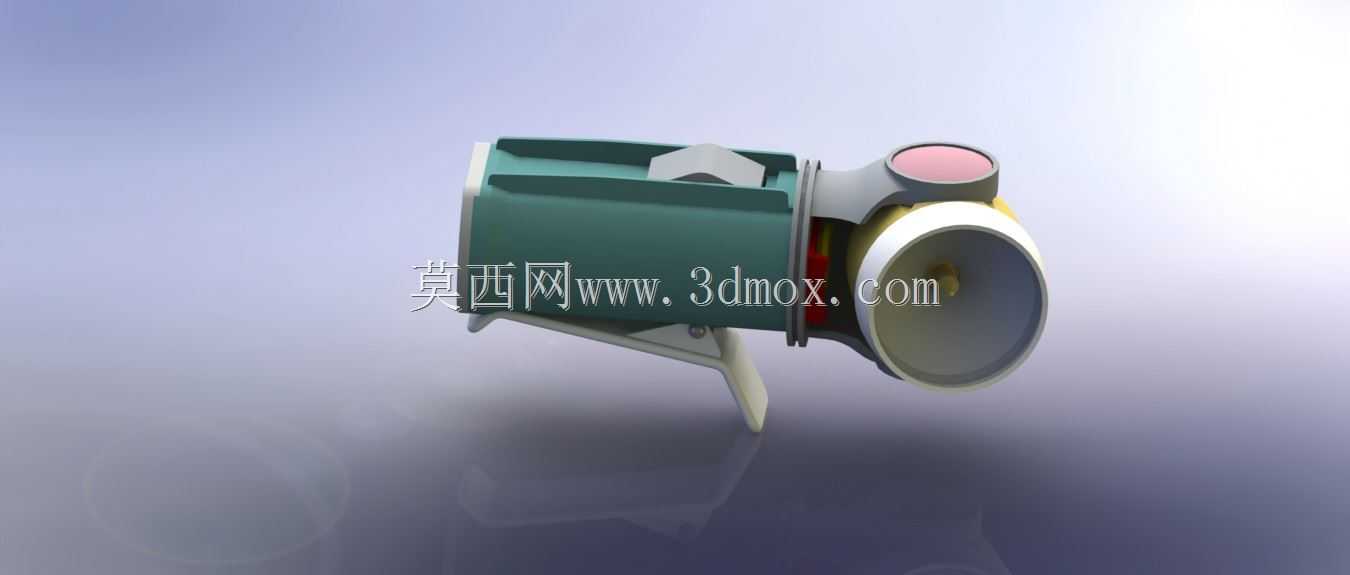

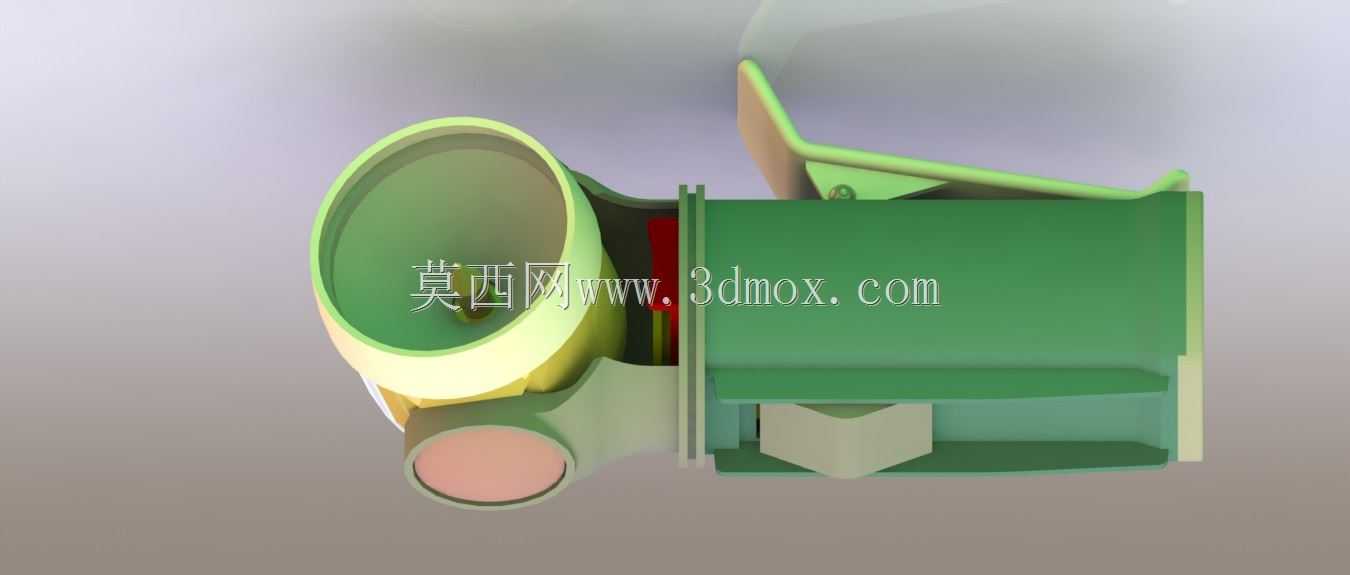

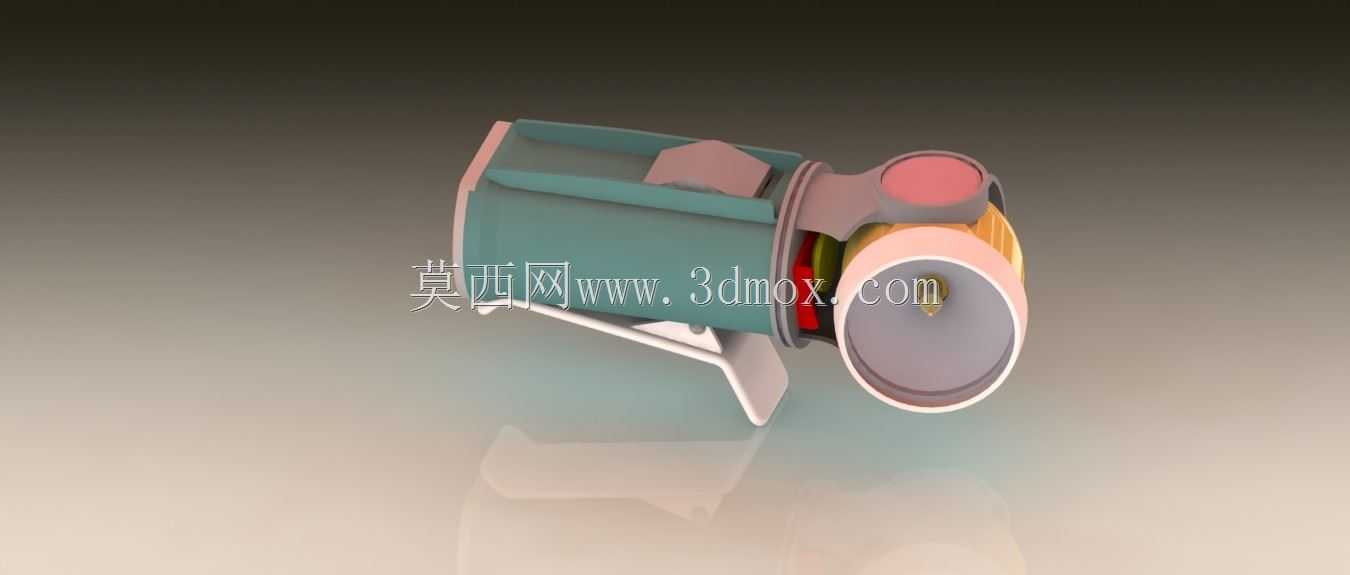

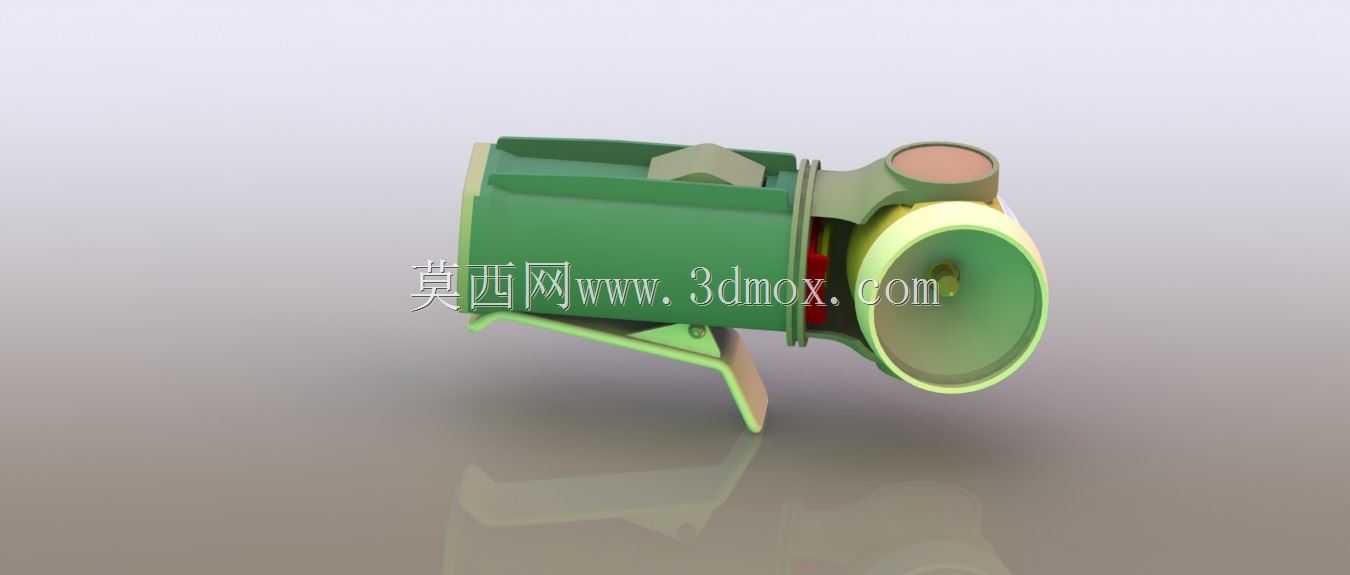

兰佩结构件三维设计实体造型

　　该构件的设计围绕流体通路的导通与介质导向需求展开，主体采用筒式腔体作为核心容纳空间，腔体外侧设置的支撑脚结构直接对应安装面的固定需求，三个支撑点位呈三角分布，可在不额外增加安装辅件的前提下保证构件放置与装配的稳定性，避免运行过程中出现共振偏移。从功能实现逻辑来看，构件前端的扩口式导向结构直接对接介质输出端，扩口内壁做了平滑过渡处理，可减少介质流通时的沿程阻力，避免介质在出口位置形成涡流造成的压力损失；扩口与主腔体衔接位置设置的环形限位台，可直接适配配套密封件的安装尺寸，无需额外加工密封槽即可实现端面密封，减少装配工序的加工量。主腔体上方设置的侧向接口采用凸台式结构，接口端面做了平面度公差控制，可直接对接旁通管路或者检测元件，

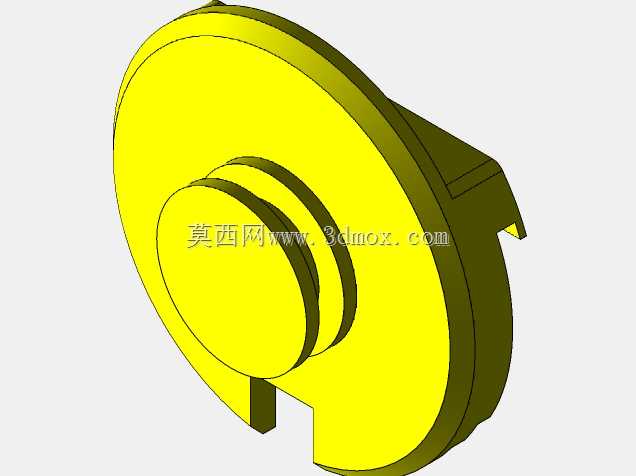

　　接口与主腔体的连通位置做了圆弧过渡，避免直角结构造成的应力集中，同时减少介质流通时的滞留死角。腔体尾部的卡扣式连接结构采用弹性卡爪设计，卡爪的倾斜角度经过反复校核，既可以保证与对接构件的快速插拔装配，又能在额定工作压力下不会出现松脱，卡爪根部做了加厚处理，可承受多次插拔带来的疲劳载荷，避免长期使用后出现断裂失效。从安装边界来看，该构件的整体外轮廓无突出的尖锐结构，所有棱边均做了R2以上的圆角处理，既可以避免装配过程中划伤操作人员，也能减少外部磕碰对构件本体造成的损伤；支撑脚的安装孔位采用长圆孔设计，可适配一定范围内的安装位置误差，降低对接安装时的对位精度要求，提升现场装配的容错率。设计过程中针对腔体的壁厚做了等比例校核，

　　主腔体壁厚保持均匀一致，避免注塑或者铸造过程中出现缩孔、翘曲等成型缺陷，壁厚过渡位置均采用渐变处理，不存在壁厚突变的结构，可有效降低成型过程中的内应力，提升构件的整体结构强度。侧向接口与主腔体的连接位置设置了三角形加强筋，筋板厚度与腔体壁厚保持一致，既可以提升接口的抗弯折强度，避免外接管路受力时造成接口断裂，又不会因为筋板过厚造成成型时的表面缩痕。从实际应用场景出发，该构件可适配小型流体输送设备的终端输出单元，也可作为通风系统的侧向导流部件使用，不同位置的接口可根据实际使用需求搭配不同规格的快接接头，无需修改主体结构即可适配多种管径的管路连接，具备较强的通用适配性。构件内部的流通通路全程无直角拐点，所有转角位置均做了顺滑处理，

　　既可以适配气态介质的输送，也可用于低粘度液态介质的导通，不会出现介质残留堆积的问题，降低后期维护清理的难度。在结构验证阶段，针对卡爪的插拔力做了模拟校核，确保插拔力处于人工操作的舒适区间，既不会因为卡接过紧造成装配困难，也不会因为卡接过松导致密封失效；同时针对腔体的承压能力做了有限元分析，在额定工作压力下，腔体的最大变形量控制在密封件允许的补偿范围内，不会因为腔体变形造成密封面泄漏。支撑脚的高度经过统一校准，可保证构件安装后前端扩口的轴线与对接管路的轴线保持同轴，避免因为安装倾斜造成的密封面偏压，提升密封结构的使用寿命。整个构件的拆分结构遵循最少零件原则，除了必要的密封件之外，主体结构可通过一体成型工艺加工完成，减少装配环节的零件数量，降低整体的生产制造成本，同时减少因为多零件装配带来的累积误差，提升构件的整体一致性。
