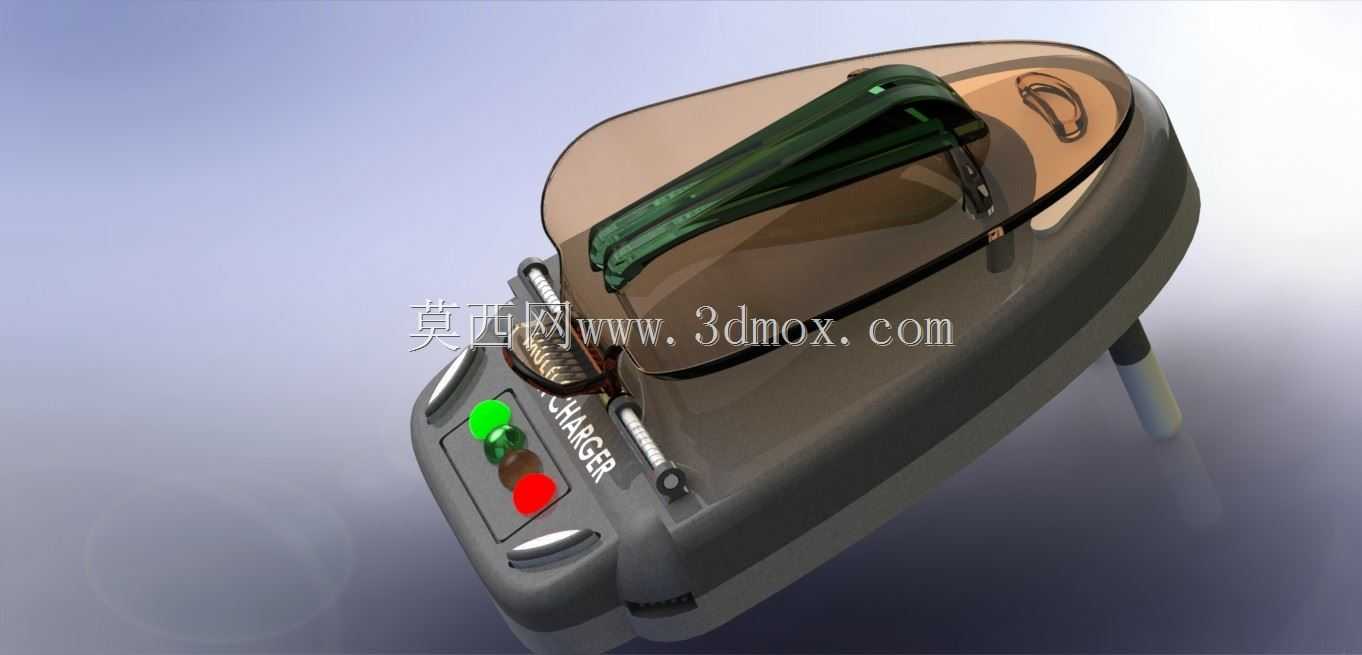

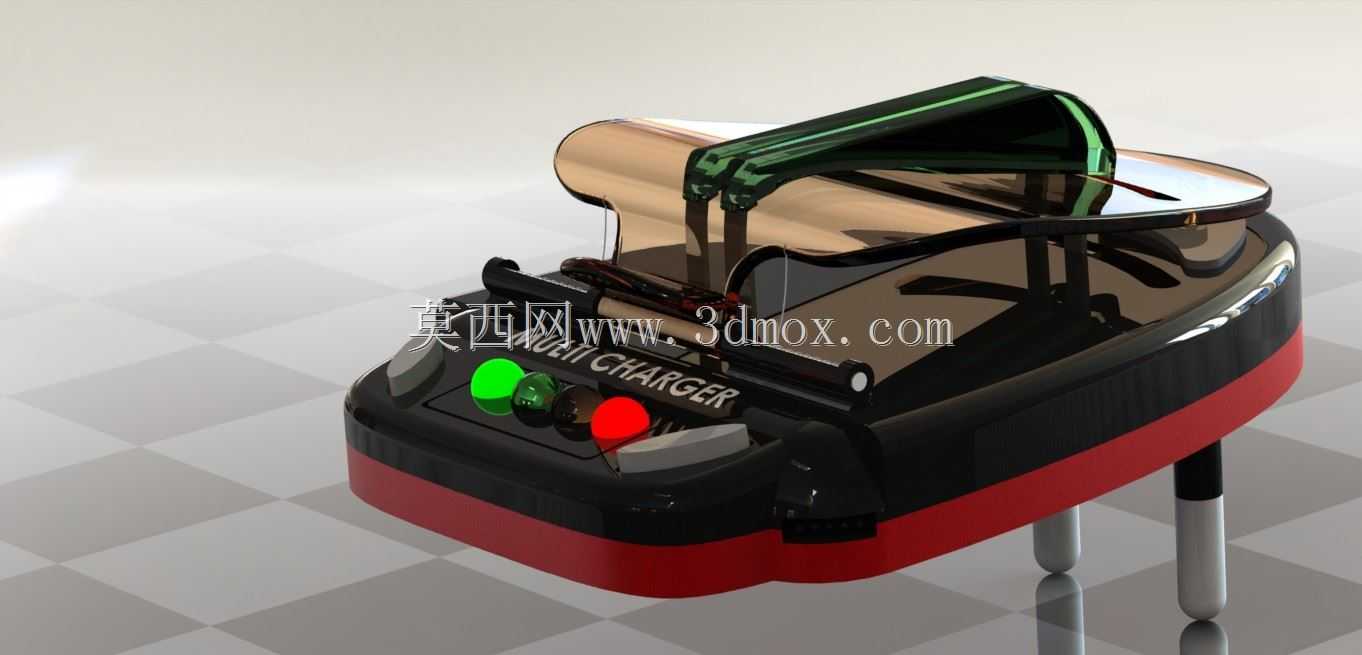

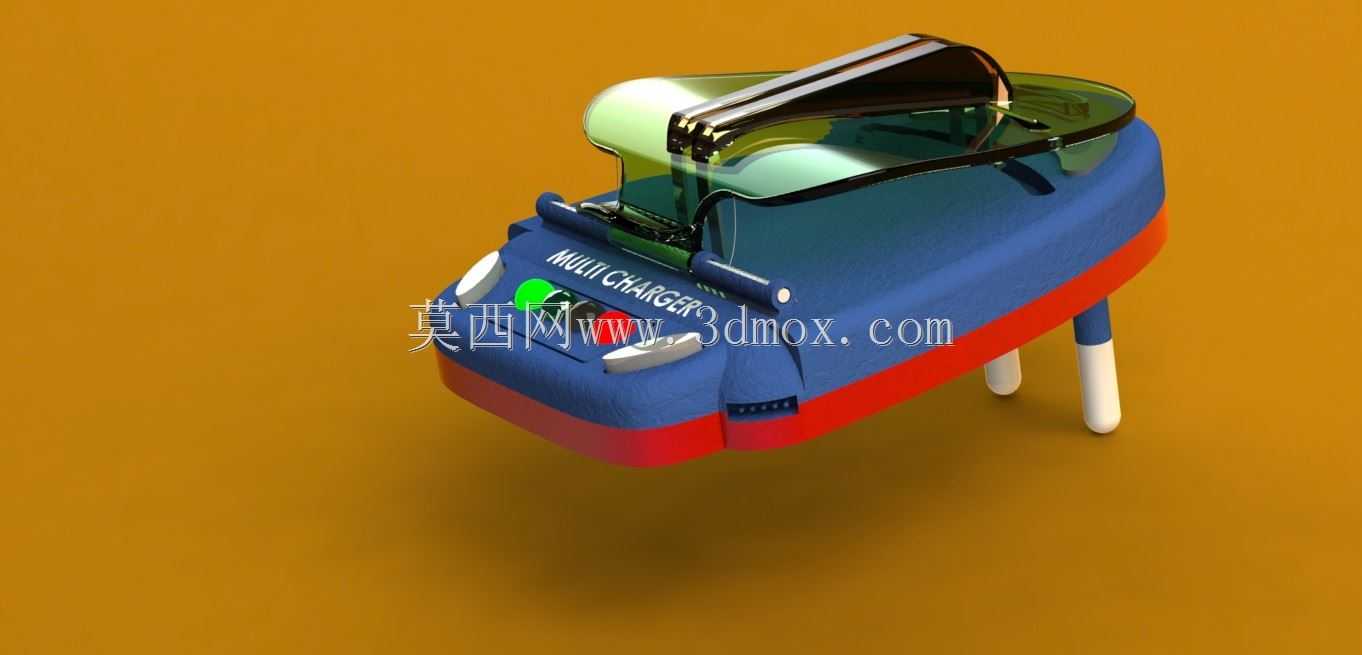

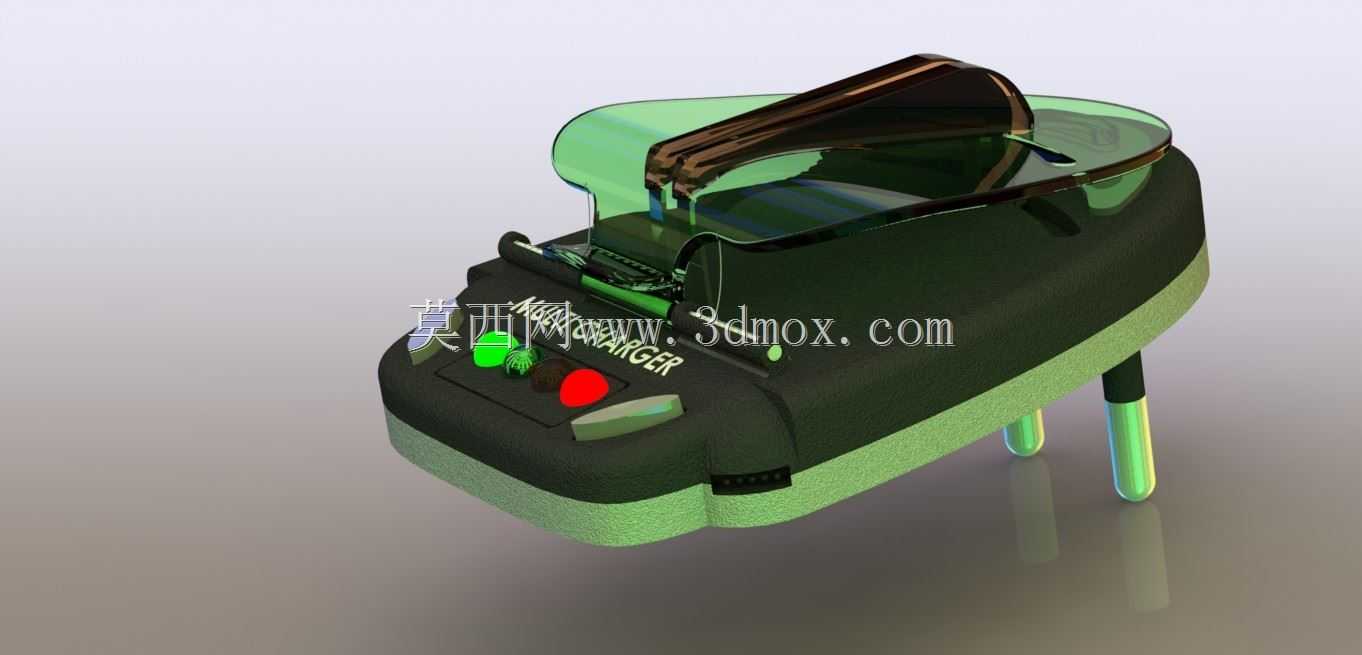

创意钢琴造型多口充电装置结构设计

　　这款充电装置在结构设计阶段，首先锚定桌面消费电子配件的使用场景，区别于常规方正造型的插排与充电器，采用三角钢琴的仿生外形做结构整合，将插脚、充电输出模块、状态指示组件全部集成在仿钢琴造型的壳体内部，既满足桌面摆放的装饰属性，也兼顾充电设备的实用功能。从实际使用场景出发，日常桌面摆放时，仿钢琴琴身的弧面壳体做了圆角过渡处理，避免尖锐棱角磕碰，底部的三个仿钢琴支脚做了等高公差控制，保证放置在光滑桌面时不会出现晃动，支脚底部预留了0.8mm的胶垫安装槽，可粘贴防滑胶垫增大摩擦力，避免插拔充电线时设备移位。设备的交流插脚采用折叠式结构设计，收纳时可完全嵌入壳体底部的凹槽内，携带外出时不会刮蹭其他物品，

　　展开后插脚的伸出长度符合国标插座的插合深度要求，插脚与壳体内部的电源模块连接部位做了防拉脱结构，反复插拔不会出现接线松脱的问题。正面的操作区域设置了两个状态指示灯与一个功能按键，绿色指示灯对应电源接通状态，红色指示灯对应充电负载接入状态，按键用于切换多口输出的功率分配模式，按键的按压行程设置为1.2mm，按压力度控制在2.5N-3N之间，兼顾按压反馈手感与长期使用的结构寿命。上部的仿钢琴琴盖采用半透明绿色PC材质，与下部的深绿色壳体做卡扣式连接，不需要额外螺丝固定，后期拆解维护内部电路模块时，只需要撬开卡扣即可分离上下壳，琴盖的弧形曲面做了壁厚均匀性控制，整体壁厚保持2mm，避免注塑成型时出现缩痕、翘曲等缺陷，

　　同时半透明材质可以隐约透出内部的电路结构，提升外观的层次感。从安装边界尺寸来看，设备整体长度控制在120mm以内，宽度控制在80mm以内，最高处的琴盖抬起后总高度不超过70mm，放置在桌面不会占用过多空间，同时多口输出的接口排布在壳体的侧后方，充电线接入后不会从正面走线，保持桌面视觉整洁。内部结构布局上，高压交流区域与低压直流输出区域做了隔离筋设计，满足安规距离要求，电源模块的散热孔开设在壳体底部与支脚之间的间隙位置，日常摆放时不会被桌面遮挡，保证充电过程中的热量可以顺利散出，避免内部元器件过热降效。不同于常规充电器的纯功能导向设计，这款产品在结构设计时将外观创意与功能结构做了深度融合，

　　仿钢琴的造型没有牺牲设备的电气性能与使用便利性，反而通过造型的曲面设计优化了内部元器件的排布空间，让高压模块、降压模块、输出接口都能在有限的壳体内找到合理的安装位置，同时壳体的曲面造型相比方正外壳拥有更好的结构强度，意外跌落时可以通过弧面分散冲击力，降低壳体开裂的概率。在细节结构处理上，指示灯的导光柱做了漫反射处理，点亮时光线柔和不刺眼，不会在夜间使用时造成光污染，按键周围做了0.3mm的凸边，避免日常放置时按键被误触，插脚的折叠转轴处做了阻尼结构，展开插脚时可以保持固定角度，插入插座时不会因为按压力度导致插脚回弹。
