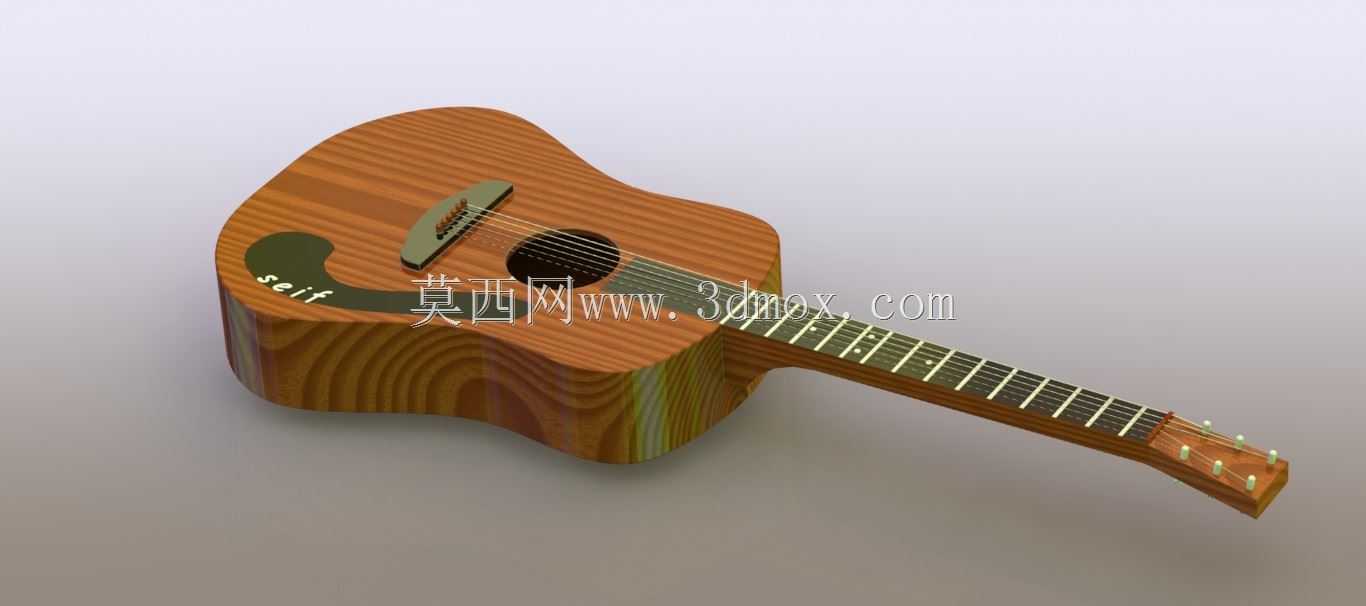

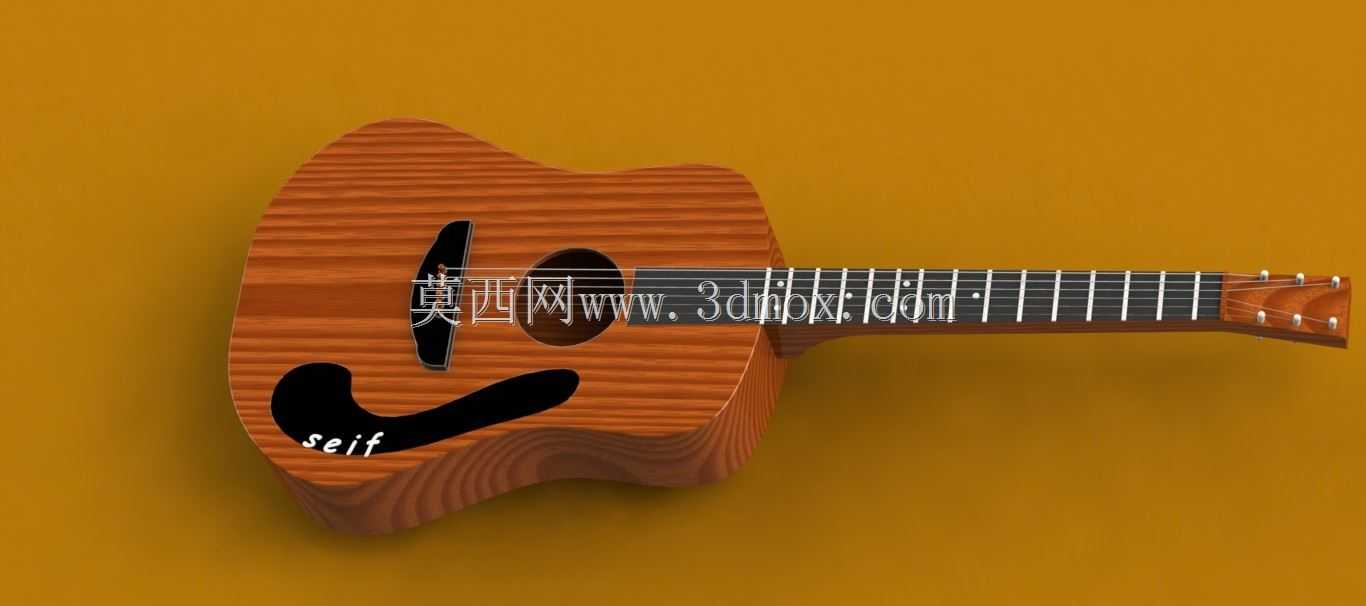

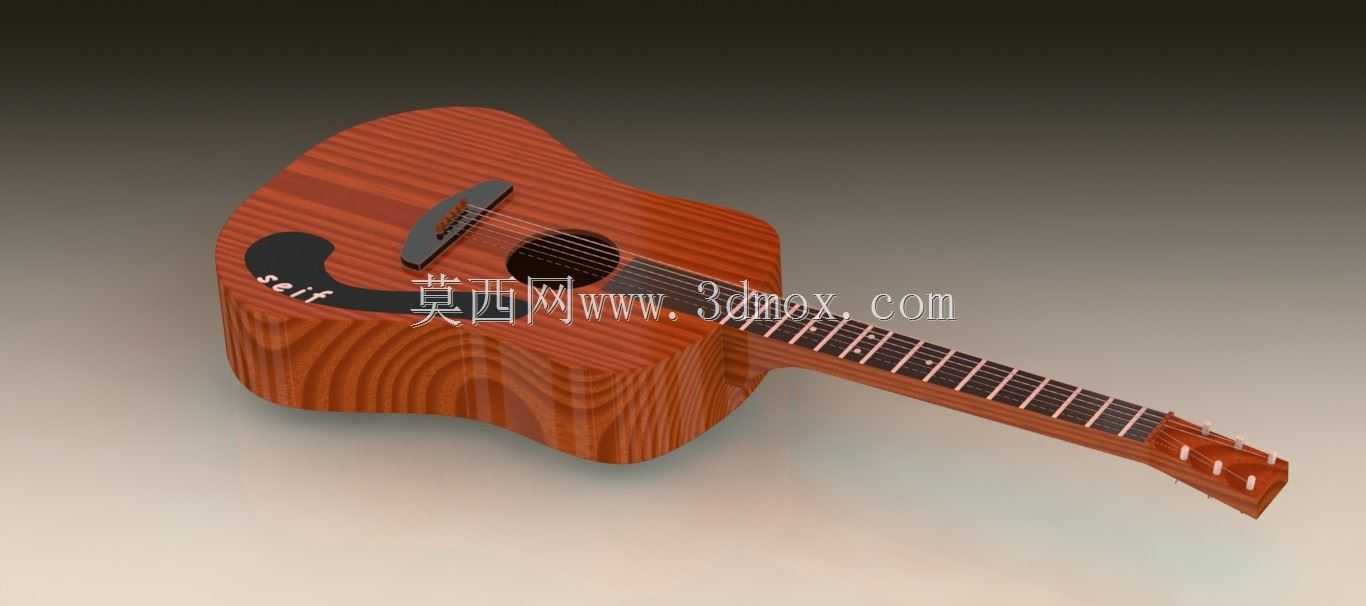

民谣原声木吉他三维结构设计模型

　　从结构设计视角拆解这款原声木吉他的三维模型，首先要明确其核心应用场景覆盖乐器研发打样、文创产品结构验证、教学演示教具开发、影视道具数字化预制多个领域，不同于工业传动类零部件，弦鸣乐器的结构设计需要同时兼顾声学传导特性与人体工学握持体验，建模过程中需要平衡曲面流畅度与结构力学合理性。先看外形尺寸与安装边界的设计逻辑，这款吉他采用经典Dreadnought桶型轮廓，整体长度控制在1040mm左右，琴身最宽处约400mm，箱体厚度在90-110mm区间做渐变过渡，琴颈与琴身的接合位置采用14品插接结构，安装边界需要预留指板与琴箱面板的0.2mm贴合公差，避免后续装配出现阶差影响弹奏手感。琴身面板采用云杉材质对应的纹理映射，曲面建模时严格遵循音梁布局的受力逻辑，面板做2.5-3mm的厚度渐变，音孔周围做局部加厚处理来抵消琴弦张力带来的形变，音孔直径控制在100mm，音孔圈的装饰嵌槽在模型中预留0.8mm的深度，匹配实际生产中的镶嵌工艺余量。琴桥位置设计在面板下方的音梁支撑点正上方，拉弦板的弦钉孔位做1.2°的倾斜角度，保证琴弦安装后与琴桥的接触压力稳定，避免出现滑弦、打品的问题。设计思路上没有采用一体化扫描的逆向建模逻辑，而是从结构拆分角度做正向参数化建模，将整个吉他拆分为琴头、琴颈、指板、面板、背板、侧板、音梁、琴桥、弦钮九个独立可编辑的子部件，每个部件的接合面都做了止口定位结构，比如琴颈与琴箱的插接位置做了5mm深度的定位凸台，

　　装配时不需要额外治具就能保证中心对齐，指板与琴颈的贴合面做了0.1mm的胶层预留间隙，匹配实际生产中的胶合工艺要求。指板部分的品丝位置严格按照十二平均律的弦长比例做定位，有效弦长设置为650mm，品丝之间的间距从琴枕到琴桥方向做递减，每个品丝的安装槽预留0.3mm的深度，指板宽度在琴枕位置为43mm，12品位置为53mm，符合民谣吉他的人体工学握持尺寸，指板弧度做12英寸的曲率设计，兼顾和弦按压与单音solo的手感需求。琴头部分做15°的后倾角度，保证琴弦从弦钮到琴枕的下压角度稳定在12°-15°区间，这个角度范围能让琴弦在琴枕位置的压力保持在合理区间，既不会因为压力过大导致调弦卡顿，也不会因为压力过小出现空弦打品的问题，

　　弦钮的安装孔位做同轴度公差约束，三个弦钮孔的中心距保持35mm的等距分布，孔位轴线与琴头平面垂直，避免后续安装弦钮出现歪斜。侧板的曲面建模采用双曲面放样逻辑，从琴肩到琴腰再到琴尾的曲率做连续过渡，琴腰位置的内凹曲率半径控制在120mm，这个弧度刚好匹配坐姿弹奏时大腿与琴身的贴合轮廓，长时间握持不会出现硌腿的问题，侧板与面板、背板的接合位置做了45°的斜接止口，胶合面宽度保持8mm，保证箱体结构的连接强度，避免琴弦长期拉力作用下出现开胶变形。背板做3m半径的球面拱起设计，这种拱度能让箱体内部的空气共振更充分，提升低频响应的饱满度，背板的音梁采用X型交叉布局，交叉点位置对应琴桥的正后方，能有效分散琴弦振动带来的应力，

　　避免面板在长期拉力下出现塌陷。从实际用途来看，这个模型既可以作为乐器生产企业的前期结构验证数字样机，在开模前模拟不同材质搭配下的结构形变，也可以作为职业院校乐器设计专业的教学案例，讲解弦鸣乐器的结构设计逻辑，还能用于文创周边产品的衍生设计，比如吉他造型的收纳盒、摆件等产品的结构参考。建模过程中对所有活动部件做了装配约束，弦钮部分可以模拟转动调弦的动作，品丝、琴桥、弦钉等易损件都做了独立的可替换结构设计，后续如果要调整规格参数，只需要修改对应子部件的尺寸参数就能快速衍生不同型号的吉他模型，不需要重新构建整体曲面。需要注意的是，不同于工业设备的刚性结构设计，吉他的结构设计需要同时考虑力学性能与声学性能，比如面板的厚度不能单纯追求强度做加厚处理，过厚的面板会抑制振动传导，导致音色发闷，而过薄的面板又会在琴弦拉力下出现形变，甚至开裂，建模时对面板不同区域的厚度做了参数化关联，可以根据不同的材质特性快速调整厚度分布，匹配不同音色取向的设计需求。琴颈内部预埋的钢筋调节槽在模型中也做了预留，槽体位置在琴颈中心线上，距离指板贴合面8mm深度，调节杆的行程空间预留±2mm的余量，保证后续安装调节杆后可以通过调整钢筋曲率来修正琴颈的弯曲度，抵消不同温湿度环境下木材形变带来的手感变化。
