手动式卡丹传动机构教学演示结构

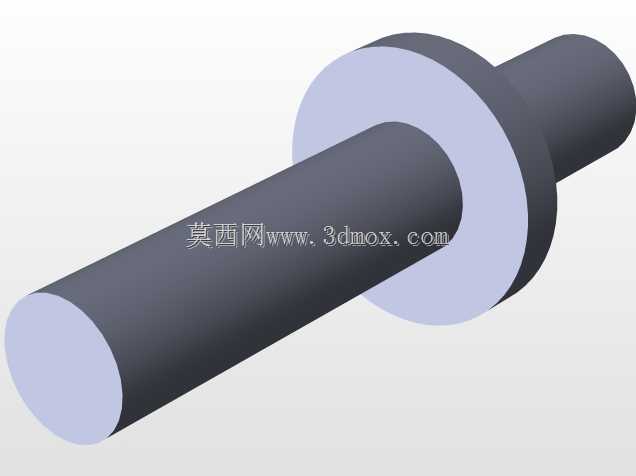

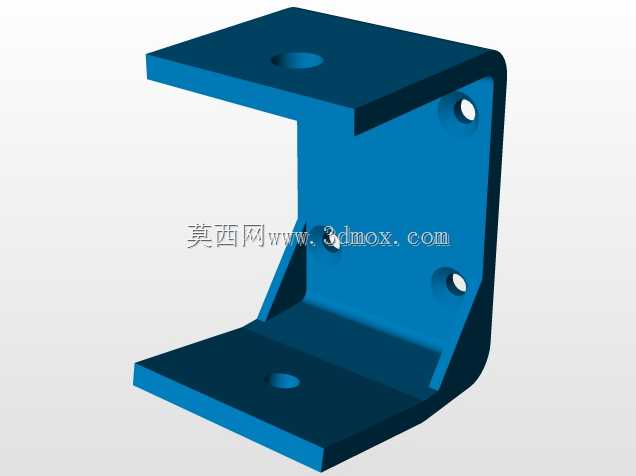

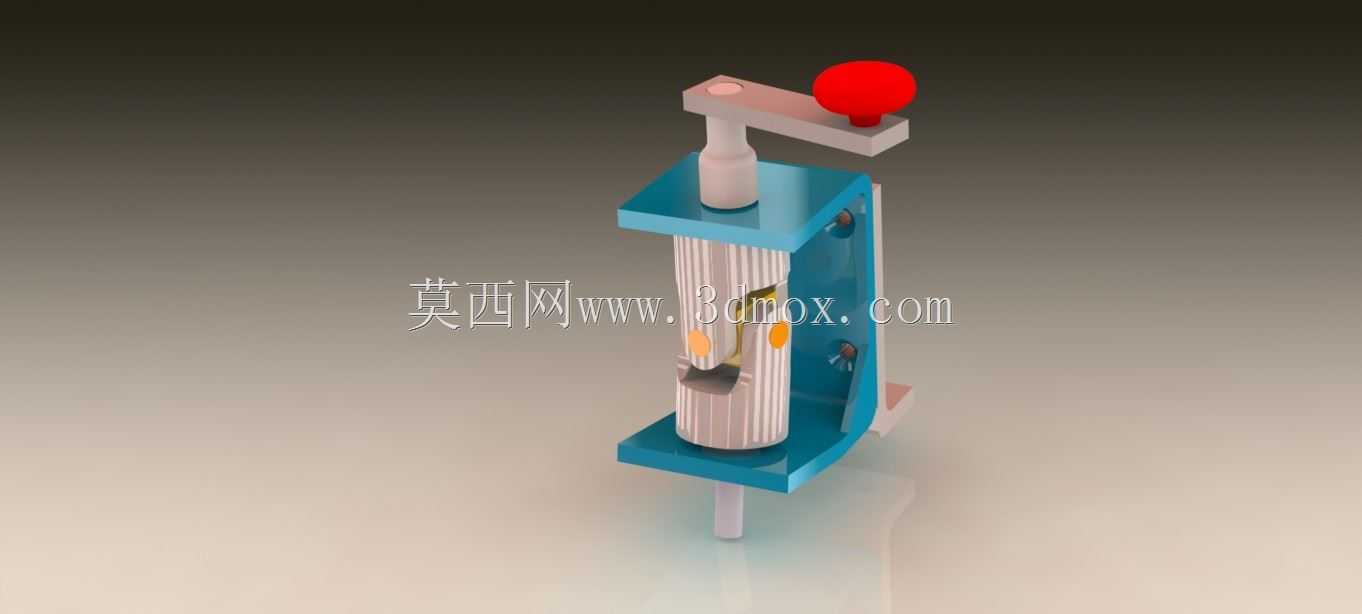

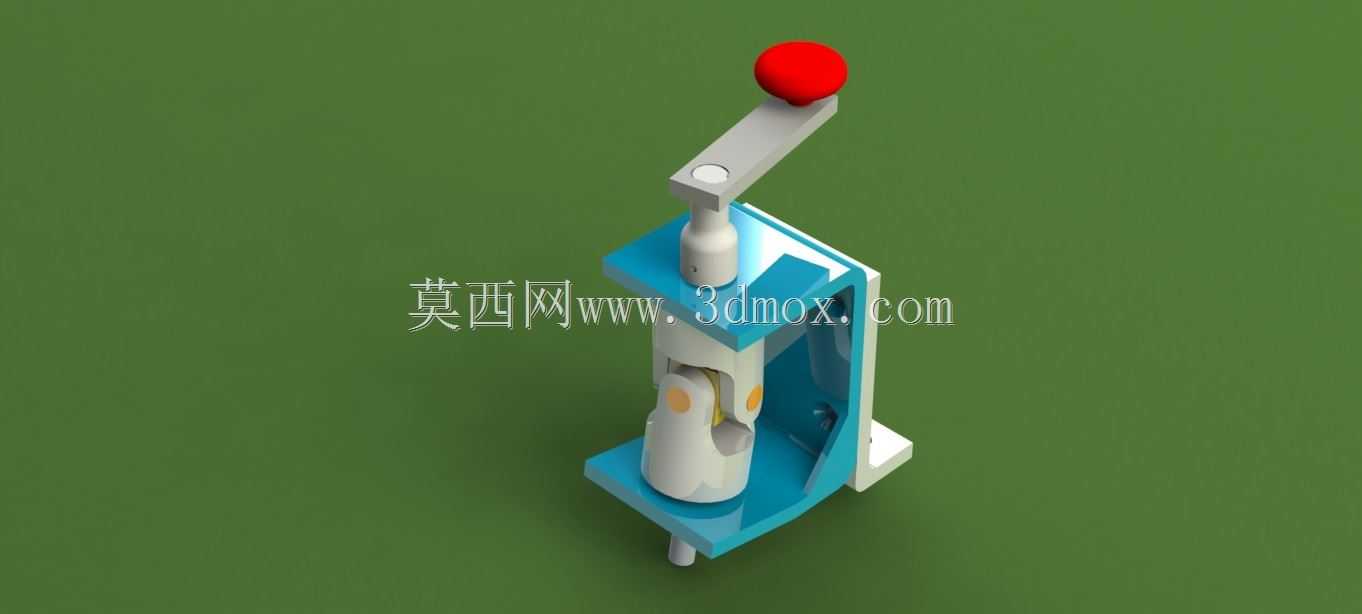

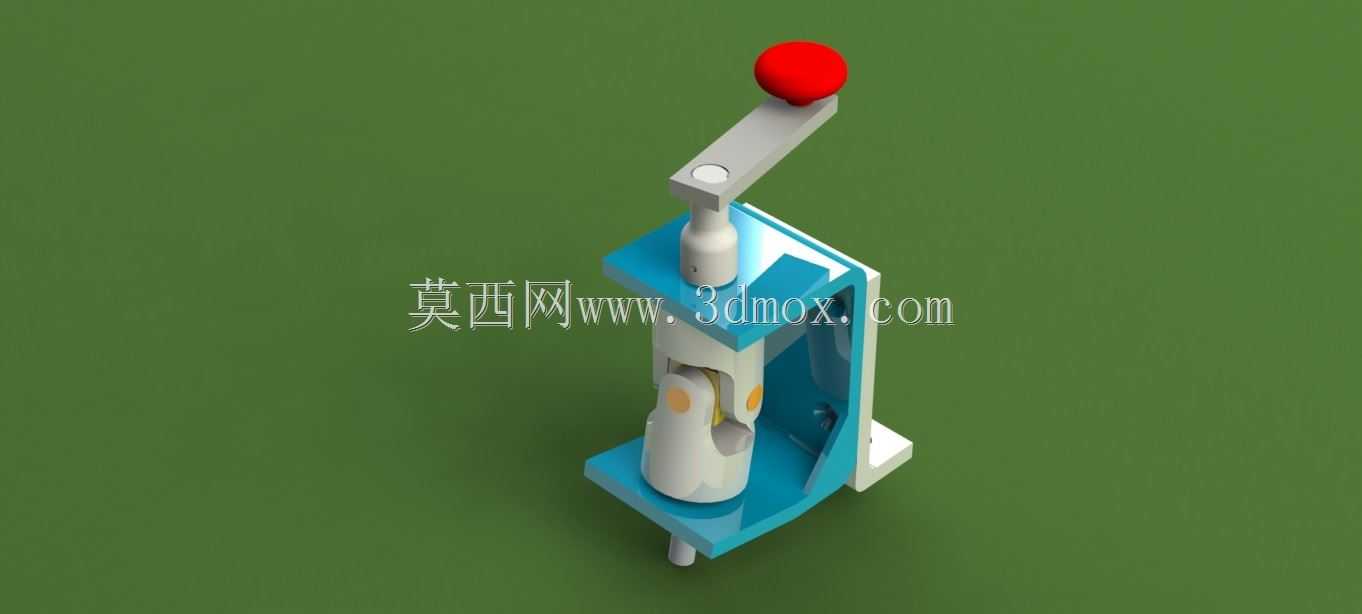

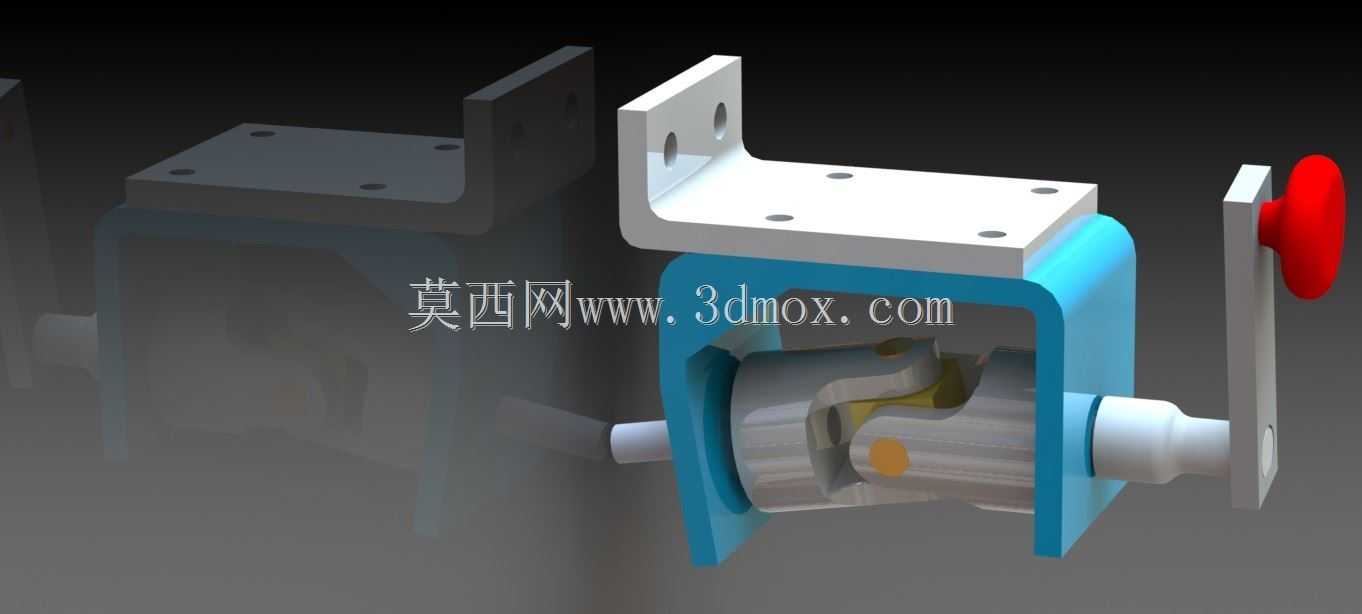

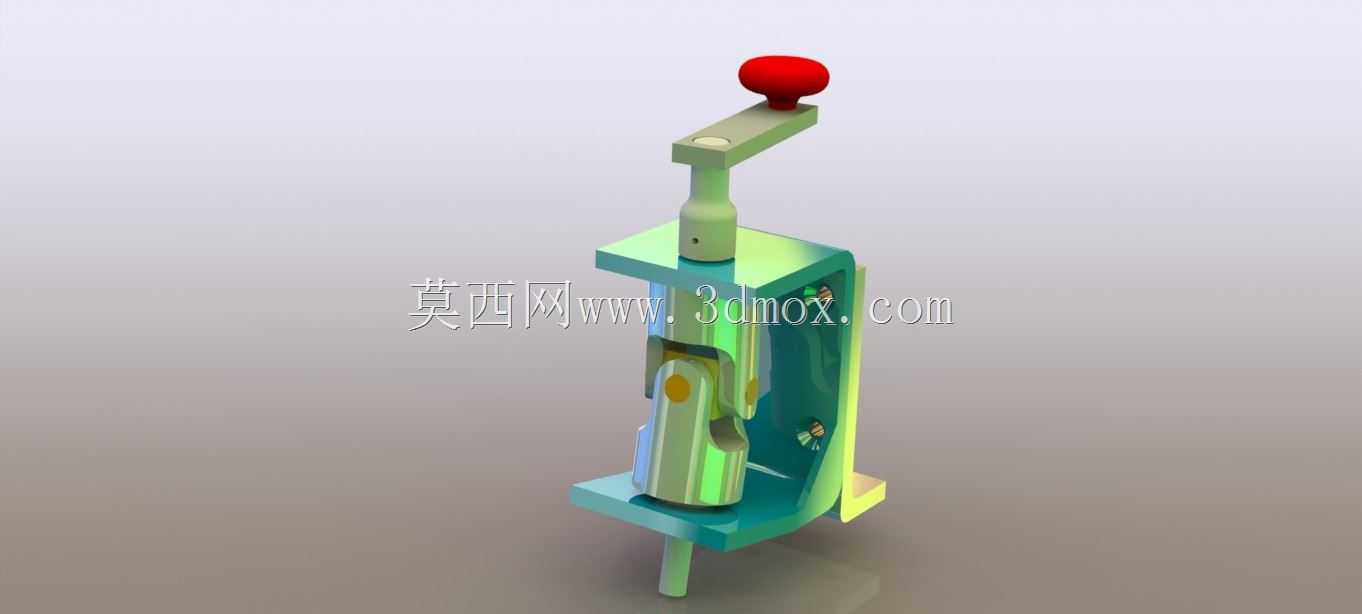

　　这套卡丹传动结构常被用于机械原理教学演示场景，也可嵌入小型手动进给设备、工位级简易调整机构中承担运动转换功能，核心作用是将输入端的回转运动，按照卡丹圆的运动轨迹规律，转换为输出端特定路径的往复运动，相比常规曲柄滑块结构，其运动轨迹无急回特性，运动过程中速度波动更小，传动平稳性更优。从结构组成来看，整套机构包含立式支撑框架、输入转轴组件、带红色握柄的手动操作摇臂、卡丹十字滑块组件、输出导向轴套几个核心部分，支撑框架采用立式L型折弯结构，底部设置方形安装法兰面，可通过螺栓直接固定在工作台面或者教学演示台架上，框架立面加工有同轴的轴孔，用于承载输入轴的回转支撑，轴孔与安装面的垂直度公差控制在0.02mm以内，避免输入轴回转时出现卡滞。

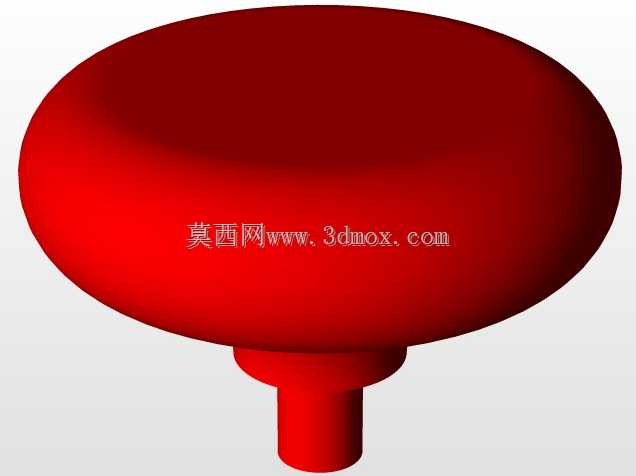

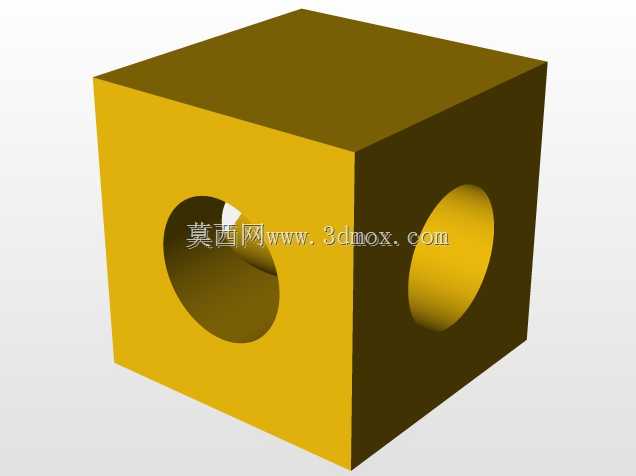

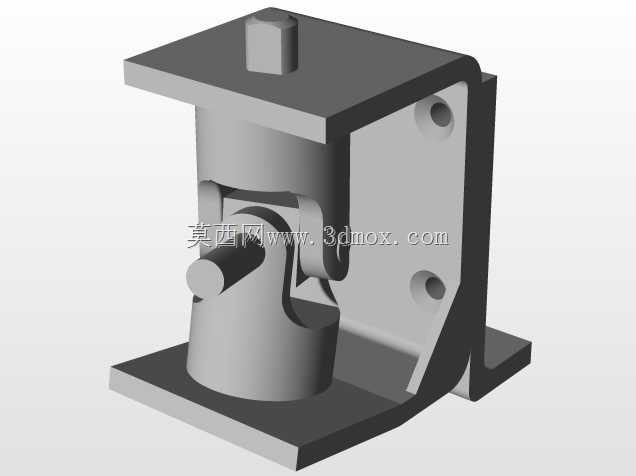

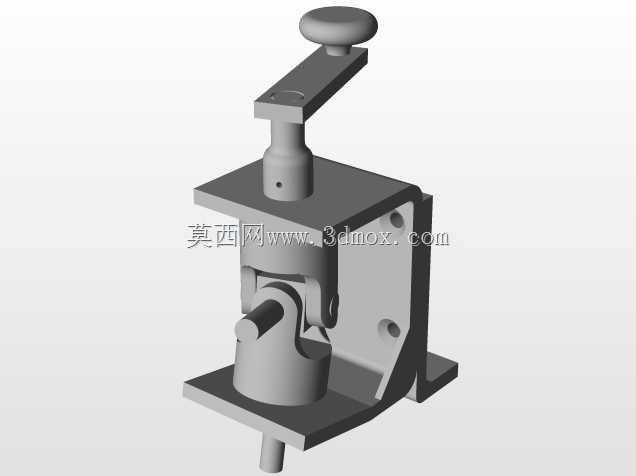

　　手动摇臂设置在机构顶部，摇臂末端的红色球形握柄符合人体工程学握持尺寸，摇臂与输入轴采用方榫连接，拆卸方便，摇臂的回转半径经过匹配设计，手动操作时的施力力矩控制在5N·m以内，单人单手握持即可轻松驱动整套机构运转，无需额外辅助工具。卡丹运动副部分采用十字滑块嵌套结构，滑块与导向槽之间预留0.1mm的配合间隙，槽内表面做抛光处理，降低运动过程中的摩擦阻力，滑块上的两个导向凸台分别嵌入输入偏心盘和输出轴的导向槽内，运动过程中可自动补偿微小的同轴度误差，不会因为安装偏差出现卡死问题。输出轴部分采用圆柱形导向结构，轴套与框架底部的安装孔采用过盈配合压装，轴套内孔镶嵌自润滑铜套，输出轴往复运动时的直线度偏差不超过0.03mm，

　　可直接连接小型执行件完成直线往复动作，比如教学场景下的轨迹绘制、小型工装的位置微调等场景都可直接适配。设计过程中优先考虑了机构的可视性需求，支撑框架的侧板采用镂空式设计，观察者可以直接看到内部十字滑块的整个运动过程，清晰观察卡丹圆的形成原理，各运动部件的配色做了区分，支撑结构采用蓝色涂装，运动核心部件采用浅灰白色，操作端采用醒目的红色，方便教学演示时快速区分固定件、运动件和操作端。安装边界方面，整套机构的底部安装面尺寸为120mm×80mm，四个安装孔位分布在法兰面的四个角，孔距为100mm×60mm，适配常规教学台架的安装孔位标准，机构总高度为210mm，摇臂处于水平位置时的最大回转半径为75mm，

　　安装时只需在台架上预留直径160mm的操作空间即可满足手动操作需求，不会和周边其他教具或者设备产生运动干涉。在实际工况适配中，这套结构可承受的最大轴向输出力为50N，完全满足教学演示、小型轻载调整工位的使用需求，所有运动部件的润滑点都设置在易操作的位置，日常维护时只需在导向槽和铜套位置涂抹少量润滑脂即可长期稳定运行，无需复杂的维护保养流程。结构的受力路径经过优化，手动操作时的作用力通过摇臂传递到输入轴，再通过偏心盘传递给十字滑块，最终带动输出轴做直线运动，整个受力路径上的零件壁厚都经过强度校核，反复操作时不会出现零件变形或者断裂问题，适合教学场景下高频次的反复操作演示。
